Детекторен радиоприемник за след края на света

[emanuilis]

От: Детекторен радиоприемник за след края на света

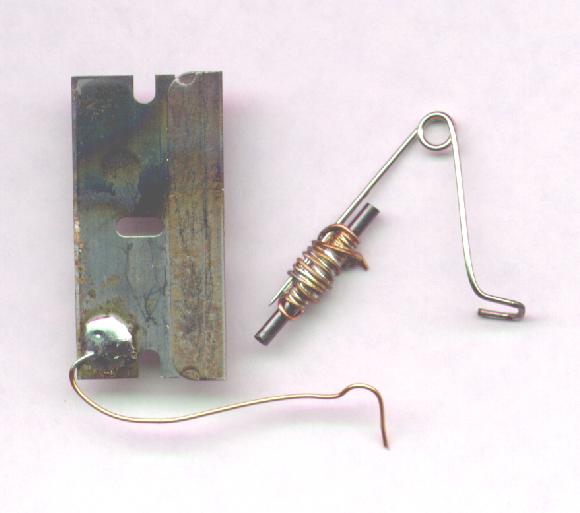

Какво мислите за елемент, изграден от стомана и графит, вместо фабричен диод



Някакъв вариант за собственоръчно изработена високоомна слушалка, евентуално с рупор, за усилване на звука

[ittso]

От: Детекторен радиоприемник за след края на света

Опитай първоначално да го подкараш със стандартни компоненти, а като се види че работи и приема станция, тогава го тунинговай.
Иначе рискуваш да се окажеш с прекалено много неизвестни...

[Ясен]

От: Детекторен радиоприемник за след края на света

Мисля, че ще бъде интересно за децата, а и не само за тях.

Това е и единствената легитимна причина да правиш такъв приемник.

Ако искаш "радио за края на света" - вземи си нормален приемник за дълги, средни и къси вълни. Все още се продават такива които работят с батерийки.
Ако Цивилизацията тръгне да потъва, комплектът батерии R20 ще надживее многократно всякакви опити да се поддържат живи АМ предаватели.

Детекторният приемник е бил флагманът на развитието - хората са имали какво да кажат по радиото и са го казвали с огромни мощности.
Други пък са редили приемници с каквото намерят - баровците с кристали галенит, останалите - въглен.
Съответно и голямата антена е била повод за гордост, а не за политическо преследване.

[sek.1]

От: Детекторен радиоприемник за след края на света

Ето я класическата схема с кристал и игла . https://www.youtube.com/watch?v=cpTefUDf4CI На времето докато работеше вакарелската радиостанция във Вакарел и околните села беше пълно с такива кристални детектори.

[Паджеровод]

От: Детекторен радиоприемник за след края на света

На бас, че никой няма да направи такъв приемник сега, освен ако не е апликация за Андроид от Гугъл Плей

[emanuilis]

От: Детекторен радиоприемник за след края на света

Приемам облога

[Радослав Райчев]

На бас, че никой няма да направи такъв приемник сега, освен ако не е апликация за Андроид от Гугъл Плей

Голям камък хвърли, голяма дума на казвай ...

Една вечер гледайки някакъв филм, как един от главните герои намира някакъв счупен радиоприемник и за 20 секунди хваща станция, децата ме попитаха дали това е възможно без батерия? При което за 1-2 часа и напълно неподготвен за задачата .... успяхме да чуем няколко станции, всички чужди - турски, френски, македонски дори ....... и нито една българска. Това се случва в с. Горна Малина 2012 г.

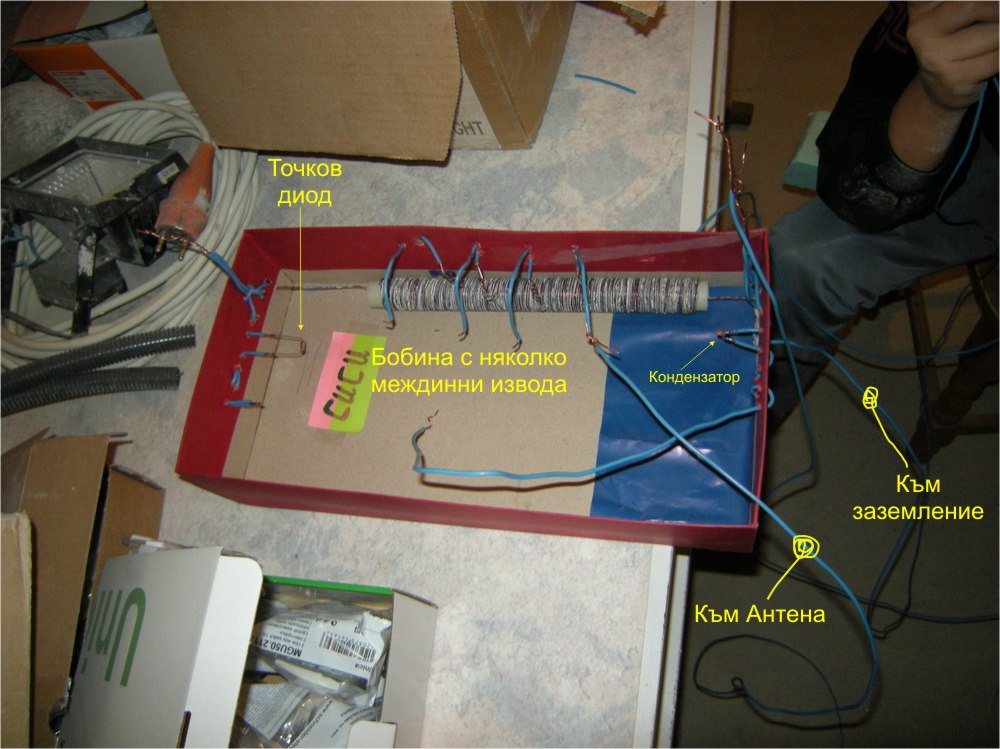

Антената - 20м, заземелнието 1-2 ома - от мълниезащитата.
Материали - проводник за бобината - разглобих един дросел за улична лампа, много яко са импрегнирани, няма развиване - личи си белия лак по проводника.
Кондензатор - не е променлив, не помня от къде го изкъртих - от някаква платка. Капацитет някакви пикофаради - не помня колко.
Диод - намерих точков (на външен вид) и нов, някъде из шкафчетата.
Слушалка - стандартна от стар телефон - 260 ома.
Поялник имам.

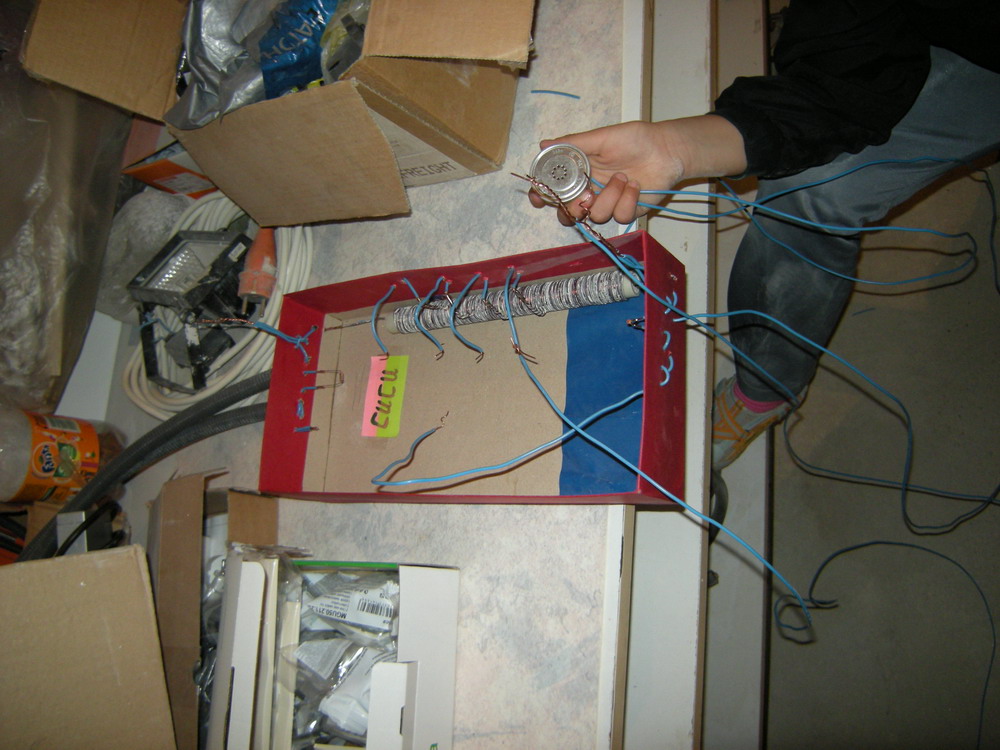

Кутия от обувки и голямо ТНТМ както се вижда.
Резултата - голям кеф ...

[Паджеровод]

От: Детекторен радиоприемник за след края на света

Супер е бил, променливата бобина кърти. Хем даваш и жокер на доктора

[Радослав Райчев]

От: Детекторен радиоприемник за след края на света

Докторе, може да ме ползваш като консултант.
След като измайсторите с децата въпросния приемник - приемам екипа изградил радио-електрония модул за полеви тестове в с. Горна Малина. Имам всички условия, най важното от което е отдалеченост от София.
А-а-а-а хубаво е тестовете да се извършват късно вечер, по-тъмно, това във връзка с теорията за разпространение на радиовълните и разните атмосферни (и не само) смущения.

Тъкмо ще си ги премерим ........................................ приемниците - по ергономия, дизайн, акустика и т.н.

[emanuilis]

От: Детекторен радиоприемник за след края на света

Ето, че можело. Облогът продължава да важи

Бобината имаше ли феромагнитна сърцевина

[Радослав Райчев]

От: Детекторен радиоприемник за след края на света

Ето, че можело. Облогът продължава да важи

Бобината имаше ли феромагнитна сърцевина

Нямаше, но работеше.
За средни вълни (MW) най-добре около 100 навивки върху феритна пръчка, и променлив кондензатор 20-120 pF например от ВЕФ или друо подобно радио.

[коко келеша]

От: Детекторен радиоприемник за след края на света

От детекторен приемник - радио Христо Ботев 2006-та година :

http://www.kn34pc.com/construct/d_ba...ioreceiver.mp3

Цитат от форум за електроника "Сандъците,ком"



Re: Детекторен радиоприемник

« Отговор #2 -: 29 Февруари, 2016, 10:55:44 »



Здравей! За детекторния приемник ти трябва на първо място настройваем паралелен трептящ кръг (бобината и променливия кондензатор). Обхвата на настройка на резонанса на кръга трябва да бъде от около 550 до 1500 килохерца. Дори да не може да се покрие целия диапазон не е толкова страшно. Също така сметките са относително ориентировъчни защото кръга се разстройва от капацитета на антената когато я свържеш. Ключов момент за заработването на приемника е да сметнеш и навиеш бобината правилно, така че кръга да влиза в резонанс за честотата на най-силния предавател в случая 576 килохерца. Капацитета на променливия кондензатор от ВЕФ се изменя от 9 пико фарада до 365 пико. По тези стойности може да сметнем бобината с каква стойност трябва да бъде за да покрива търсения от нас диапазон, ето тук може да прочетеш как се смята резонансна честота на трептящ кръг:
https://en.wikipedia.org/wiki/LC_circuit
Аз получавам стойност около 230 микрохенри.
Сега имаш два варианта - да намериш уред за измерване на индуктивност който може да осигури достатъчна точност в диапазона на микрохенрите. Навиваш на пръчката навивки мериш и коригираш докато получиш търсената стойност.
Другия вариант е да изчислиш стойността на цилиндрична еднослойна бобина и да си я навиеш на PVC канализационна тръба. Аз лично като си правих детекторен приемник навивах на тръба с външен диаметър 5 сантиметра. Тогава си смятах бобината на ръка, сега има програми с които можеш доста по-бързо да си сметнеш броя навивки при зададена индуктивност и диаметър на намотката и проводника с който навиваш. Ето например за проводник с диаметър 0.3мм върху тяло 5 сантиметра получавам 66 - 67 навивки за 230 микрохенри. Качвам ти програмата за да си смяташ сам бобината с твоите диаметри проводници и тела на които ще навиваш. Работи се лесно въвеждаш си стойностите които са ти известни и автоматично се изчисляват неизвестните. Тънкостта е в дължината на намотката която трябва да се сметне в зависимост от броя навивки и диаметъра на проводника, като се има предвид че не можеш да навиваш идеално плътно, най-малкото лаковата изолация има някаква дебелина. Та там трябва малко итерационен процес, задаваш примерна дължина ориентировъчно, получаваш брой навивки, смяташ си дължината, слагаш отгоре няколко процента от не идеално плътно навиване, въвеждаш новата дължина, променят се пак броя навивки и така докато го докараш до това да съвпадат стойностите. Гледай да няма нищо в червено в полето в дясно, ако трябва увеличавай дължината на намотката, т.е. задаваш по-рехаво навиване и така. Ето и малко формулки да видиш попринцип как става смятането на такава бобина без програма:
http://www.mogami.com/e/cad/coil-01.html
В сайта има и калкулатор между другото, но там се изчислява индуктивността а не броя навивки.
След като си навиеш бобинката вече отиваме на антената и заземяването.
Заземяването трябва да е метал но вкопан в земята. Ако водопровода в къщи ти е изцяло с метални тръби е отличен заземител. Ако водопровода не е метален може да се наложи да си заровиш нещо метално на известна дълбочина в земята. Нулата на ел. мрежата е последна инстанция - става но не е за предпочитане има много смущения освен ако си нямате собствен заземител и трипроводна инсталация, тогава може да ползваш въпросния заземител.
На времето когато си правих моя приемник в София предавателя на програма Христо Ботев във с. Столник на средни вълни работеше и сигнала в София беше много силен. Тогава хващах с високоомни слушалки Хресто Ботев със 7 метра кабел опънат пред прозореца в стаята. Обаче сега остана само предавателя във Видин, не съм опитвал да го хващам в София с детекторния приемник - трябва да пробвам но като слушам колко е слаб сигнала със нормален суперхетеродинен радиоприемник май няма смисъл да опитвам с детекторния. В тази връзка за да хванеш видинския предавател около Перник 10 метра ще са ти малко за антена. Трябват ти поне 30 метра високо опънат проводник в открито пространство според мен за да има шанс да го хванеш.
Относно слушалката - би трябвало да стане макар че не е достатъчно високоомна, но все пак е по-добре от обикновени нискоомни слушалки. Така че може да пробваш с телефонна слушалка 600 ома. Още по-хубаво ако намериш две и ги свържеш последователно така ще получиш по-висок импеданс и ще чуваш и с двете уши.
Сега предупрежденията. Не очаквай да стане от пръв път. Не се отказвай ако не стане нищо от първия път. когато правих моя детекторен приемник той не стана веднага. Първия път нито бобината ми беше с точния брой навивки, нито диода ми беше правилния - бях намерил сред елементите прозрачен диод в стъклен корпус в който се виждаше вълнообразна пластинка. Реших че е германиев точков диод - оказа се че не е такъв а е някакъв ценер. Чак след като оправих бобината и смених диода радиото засвири, и радостта беше голяма. Така че прави, опитвай и не се отказвай! Дори да не става продължително време продължавай. Дано имаш късмет със сигнала, че в момента вече е много трудно от както спряха повечето предаватели. Успех и сме насреща за съвети и идеи.

calculatorfile V2.rar (373.71 kB - свалено 13 пъти.)

[Паджеровод]

От: Детекторен радиоприемник за след края на света

Облогът продължава да важи

Разбира се, не се ослушвам. От теб музиката, от мен питието.

[veskov]

От: Детекторен радиоприемник за след края на света

Какво мислите за елемент, изграден от стомана и графит, вместо фабричен диод



Някакъв вариант за собственоръчно изработена високоомна слушалка, евентуално с рупор, за усилване на звука

Истината е без променлив кондензатор. Диодът-в капачка от изпита старовременска светла загорка парче руда и чегърташ по него. Бобина с изводи, без ферит,на парче клон от изсънало дърво. Високоомни слушалки ( старите 1600 и 2200 ома) , колкото може по- дълга и на високо идеално изолирана от всичко чак до входа на приемн. антена. Добро земно. Рупор- от шпули за прежда по текст. фабрики(утопия разбира се) в-у слушалката.

[Ivan Terziev]

От: Детекторен радиоприемник за след края на света

Първото и единствено работещо радио направих с 2 транзистора, и положителна обратна връзка. Линеен приемник, на който усилването му се вдига допълнително, на границата на превръщането в генератор. Ловеше почти толкова добре, колкото и суперхетеродин. Без външни антени, само с феритна. Настройването - чрез ферита в бобината. Регулиране на силата на звука - чрез второ дроселче, дето дава положителна обр. връзка.
С една батерийка в повече се постига 100 пъти по-добър ефект. Не разбирам манията по този минимализъм. Като слушам - и доста изкривено ловят тези детектори. Предполагам заради отпушващото напрежение на диода.
