Гръмоотвод

[Vlado_Ts]

Привет ! Има писано по въпроса за мълниезащита в други теми , но за жалост не ми решава проблема .

Положението е следното : предстои ми изграждането на покрив на вила на 1 100 м. надм. височина.
Покривът е двускатен , с обща площ 140 кв.м. , с термопанели лежащи на метална ферма .
Панелите са изработени от LT ламарина с ПВЦ покритие , а като материал и площ са доста привлекателна за и без друго нелипсващите мълнии в планината.

Въпросите ми са следните :

1.Един гръмоотвод на покрива достатъчен ли ще е ( всеки скат е правоъгълник с размери 12/6 м.).
2. Как и от какво да изработя заземителния кръг/кръгове , какво да замервам и какви допустими граници на съпротивление да "гоня" ?

Работата с метали и метални конструкции е детска игра за мен , ама пусто електричество не ми е силна страна

..та моля , който е запознат с проблема да помага .

[Вива ViRuS4eto]

От: Гръмоотвод

При мен го направиха с така наречен мълниеотводен проводник, минаващ по билата, четирискатен е покрива 140 кв.м.

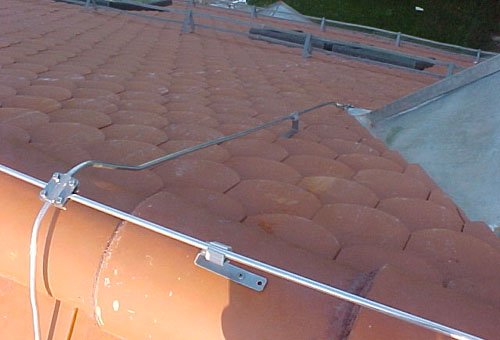

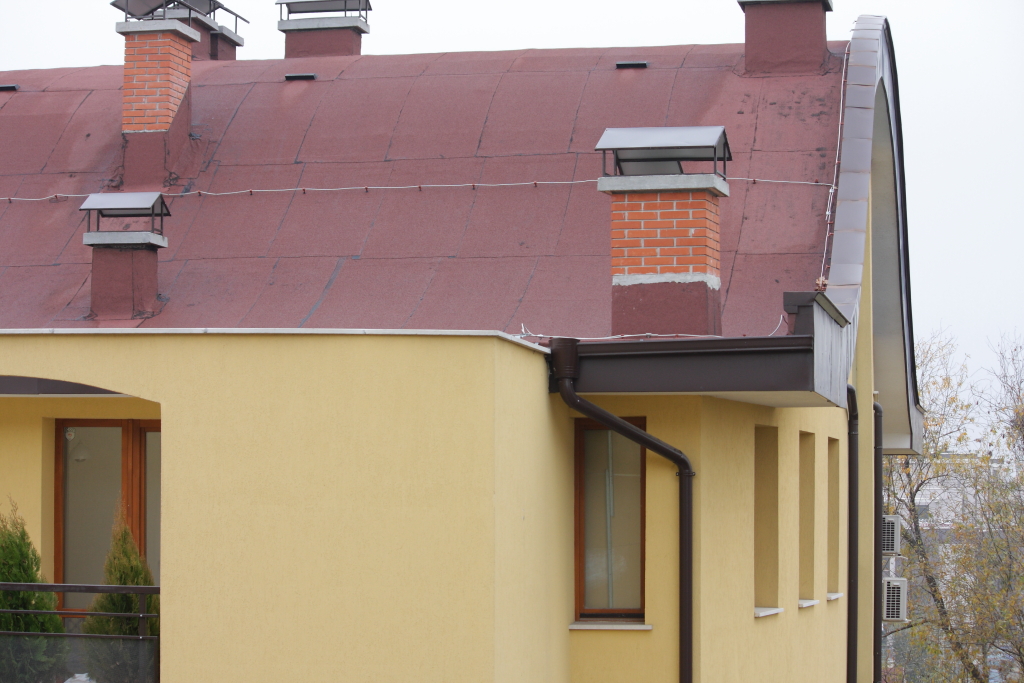

Ето примерна снимка:



Същия проводник заобикаля стрехите, по стената надолу и е свързан с предварително забития в земята заземяващ кол, закупен готов.

[коко келеша]

От: Гръмоотвод

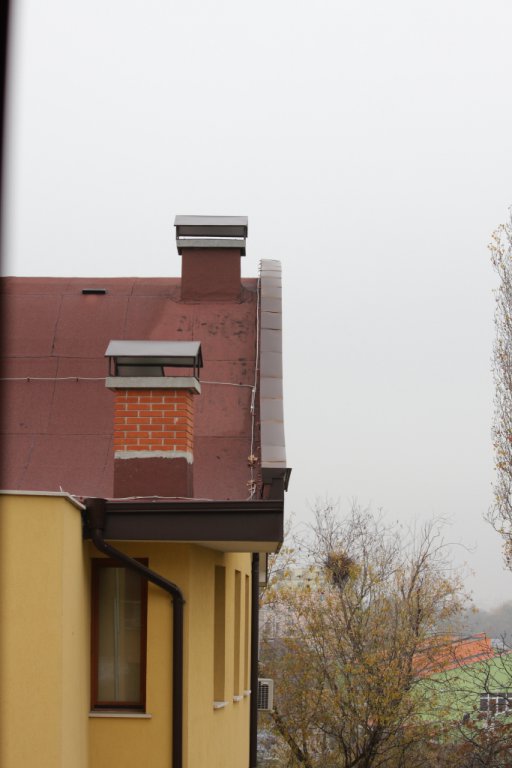

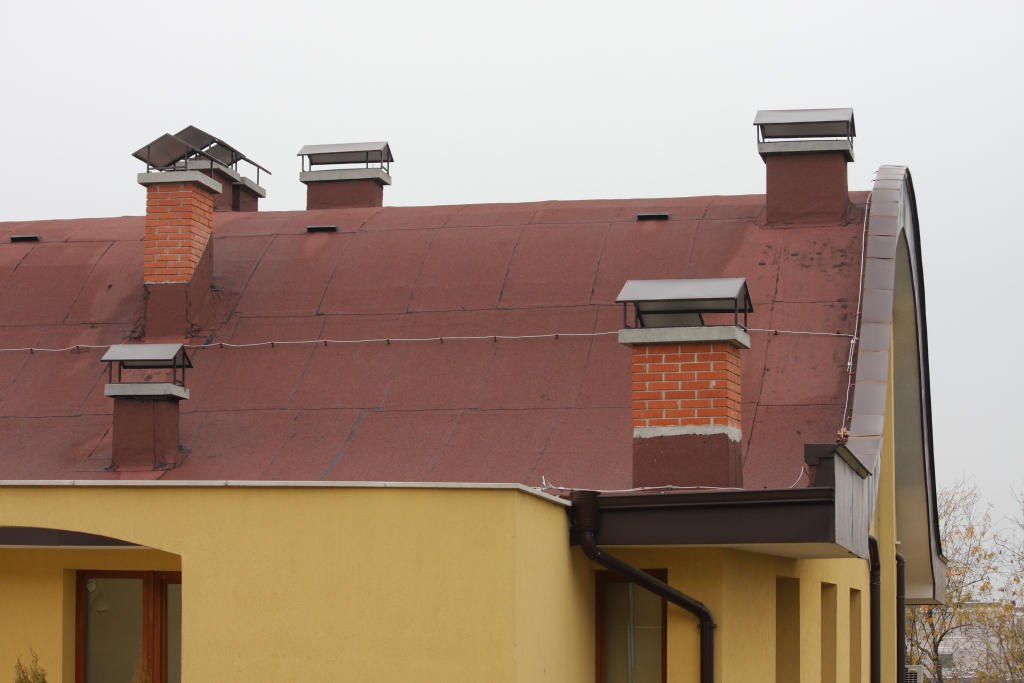

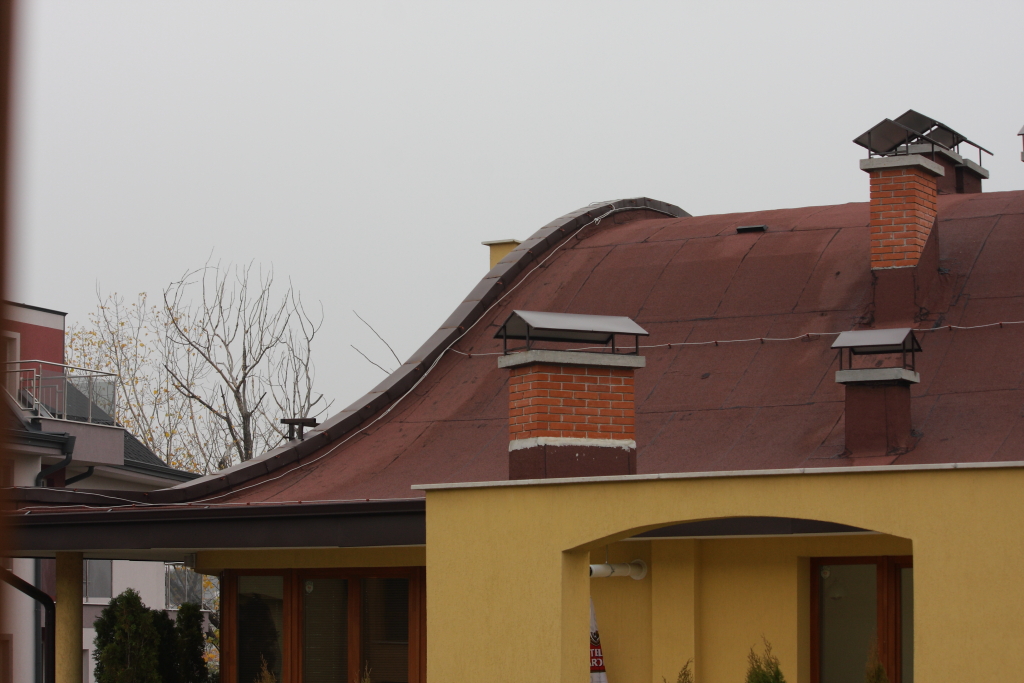

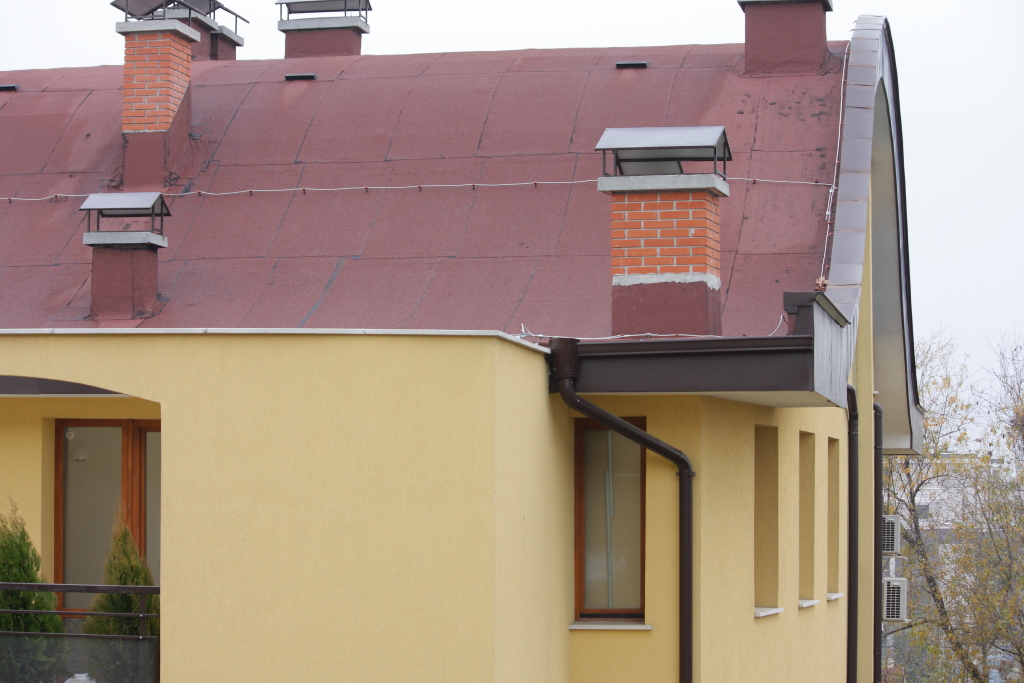

И при нас е така, само че покрива е бетонна черупка:

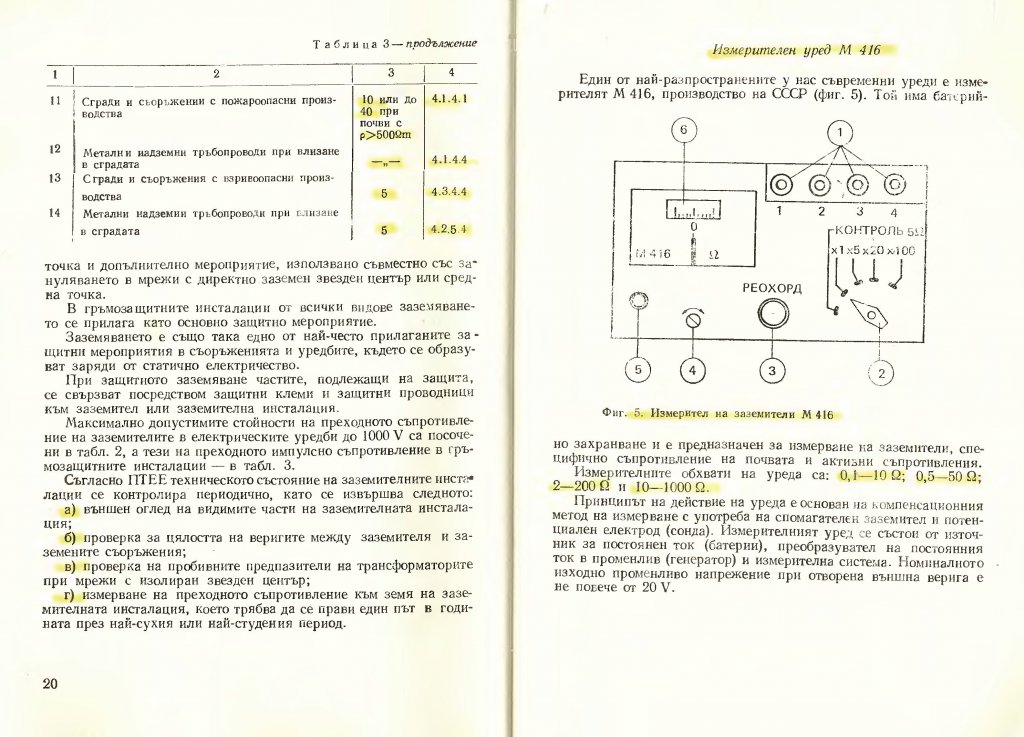

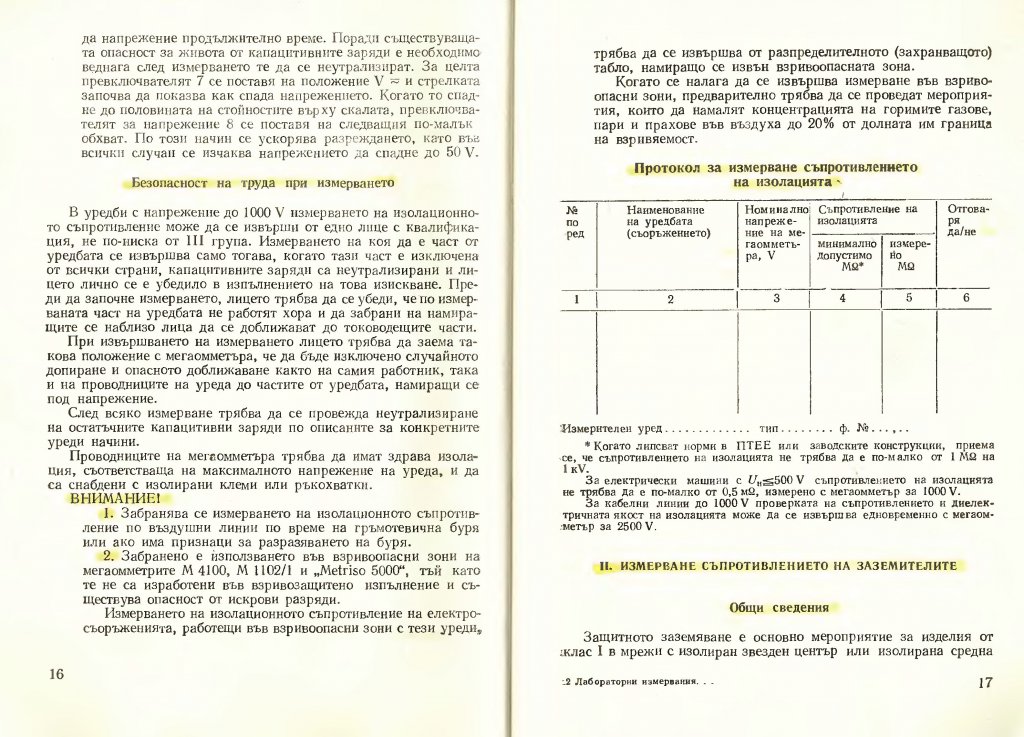

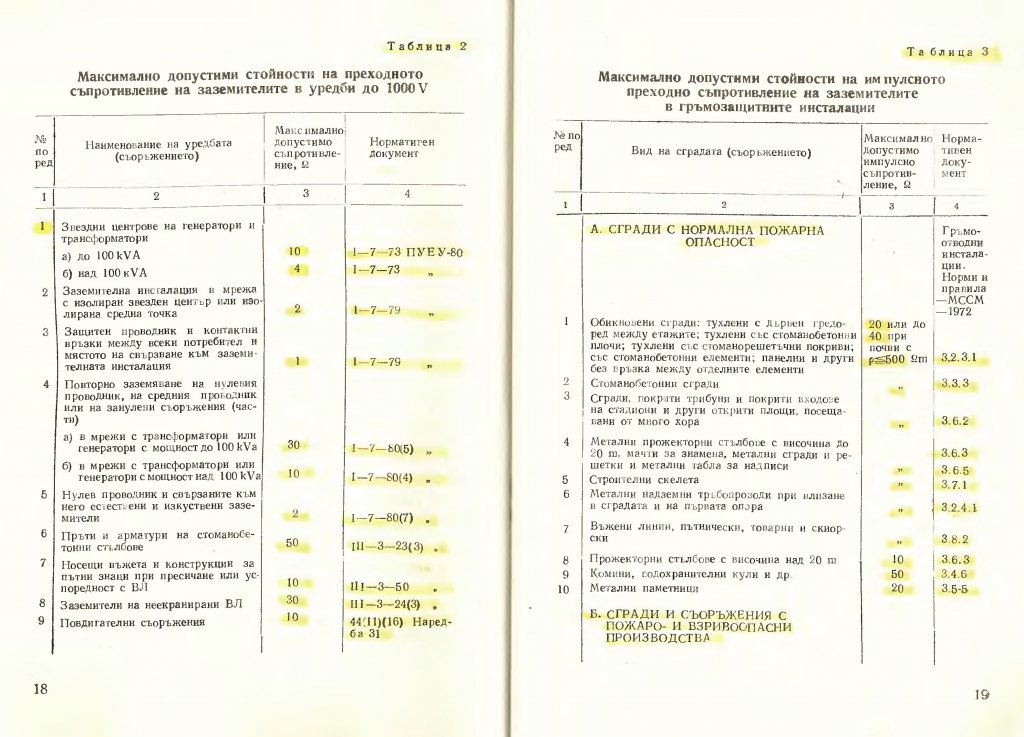

За съпротивлението:

[Vlado_Ts]

От: Гръмоотвод

Благодаря

Сега два уточняващи въпроса :

1. Виве , на покрива с един гръмоотвод ли сте ?
2. До Коко : при заземяването има ли значение на каква дълбочина са забити коловете или просто до там , че да вкарам съпротивлението в нормите ? Щото все пак ми трябва поне ориентировъчна дължина. То знам , че зависи от почвата , ама от 1 м. надолу е скала .

[Вива ViRuS4eto]

От: Гръмоотвод

Няма гръмоотвод, този проводник обикаля билата и крайщата на покрива и сам по себе си е гръмоотвод. Обърни внимание на снимките на Коко, и при него е така. Заземяването е към 2м. кол - винкел поне 50х50, поцинкован, подострен отдолу, като след като го забиха замериха заземяването.

[Vlado_Ts]

От: Гръмоотвод

Аха , сега ми стана ясно

За баш вида на проводника ще се разровя да проверя , щото от години имам два-три кангала с проводник от енергото за жиците - усукани алуминиеви телове с централен стоманен тел , евентуално да го ползвам него.

[коко келеша]

От: Гръмоотвод

Стандартното, което се продава е около 1.50м кол от винкел със заварена към него шина ~40-45/4, също към 2м. Ако дълбочината е само 1м, може да забиеш 2-3 кола и да ги вържеш заедно. Ако ти се занимава по-задълбочено , има вариант със закопаване на медна ламарина 100/50см, на дълбочина 30см под повърхността, на ръб. След засипването периодично поливаш мястото за по-добра проводимост.

[Traum]

От: Гръмоотвод

Ако искаш да си по-наясно с нещата - > НАРЕДБА № 4 от 22.12.2010 г. за мълниезащитата на сгради, външни съоръжения и
открити пространства
Нещото, на което трябва да обърнеш специално внимание:
1. всички метални части по-покрива се заземяват задължително
2. при определена дебелина металното покритие може да изпълнява ролята на мълниеприемник
3. токоотводите (спусъците от покрива) и металната мрежа (ако се избере такъв вариянт) могат да са от арматурно желязо мин. ф8 със заварка мин 8 см двустранно
4. заземителните колове е по-добре да са с дължина 1,5м но 63/63/6 поцинковани - по наредба се набиват на 3м от къщата -за да не попаднат в мека пръст на обратен насип и 3м един от друг
5. набиват се достатъчно за постигане на необходимото съпротивление
6. ако обединяваш заземлението и мълниезащитата трябва да търсиш норма от 10 ома на заземителните колове
и други тайни .... ама на вино и мезе
п.п. припикаването и соленето на коловете при положение, че го правиш за себе си е ЗАБРАНЕНО

[veskov]

От: Гръмоотвод

#7и #8 задължително трябва да ги следваш. Без сол и др. го...на, гони под 7-8 ома, максимално без разглобяеми връзки(болт-гайка).

[Roninn]

От: Гръмоотвод

Мда,гони се нужното съпротивление а не дълбочина,скоро придобих проф.квалификация която ми дава право да правя такива замервания,макар че досега единствените такива съм правил за нуждите на фирмата в която работя.

п.п Цената на медната плоча няма да ти хареса,а и размерите и дебелината са предизвикателство и принципно при нас ги има в КЦМ Пловдив !До медна плоча се прибягва обикновенно след не добри резултати с коловете !И както ти е казал Веско по горе сол слагай само ако искаш да се отървеш от обекта и гониш срок,за теб не е нужно да го правиш !

Алуминий на гръмоотвод не съм виждал да се използва,вероятно няма да устиска по ток при пряко попадение ,още повече че съединението между кола и алуминиев проводник няма как да стане

[sek.1]

От: Гръмоотвод

На времето правех щирове за гръмоотводи за един приятел та от него знам дължината на щира минус 20% на 45 градуса това е полето което ефективно защитава един щир .

[Vlado_Ts]

От: Гръмоотвод

.....

п.п Цената на медната плоча няма да ти хареса,а и размерите и дебелината са предизвикателство и принципно при нас ги има в КЦМ Пловдив !До медна плоча се прибягва обикновенно след не добри резултати с коловете !И както ти е казал Веско по горе сол слагай само ако искаш да се отървеш от обекта и гониш срок,за теб не е нужно да го правиш !

Алуминий на гръмоотвод не съм виждал да се използва,вероятно няма да устиска по ток при пряко попадение ,още повече че съединението между кола и алуминиев проводник няма как да стане....

Цените в КЦМ-то ги знам Ама ако се наложи ше опра и до тях .

Иначе алуминиевия проводник си е с бая голямо сечение . Контактна "щирокоплощна" поцинкована скоба няма ли да свърши работа ?
Макар че има евентуален друг проблем : чувал съм от електричари ,че при мълния се случва алуминиевия проводник да се топи като лед на слънце , независимо от сечението. Ако е меден - с какво сечение трябва да е ?

[Traum]

От: Гръмоотвод

Всичко е от ф8 нагоре.

[raico]

От: Гръмоотвод

На един обект не можахме да постигнем шестнадесет ома на четирте заземителни кола. Слагахме всякакви химии и пак не. Накрая изкопахме изкоп около цялата сграда. В него положихме арматурно желязо и свързахме четирте кола. Получи се нещо като "фарадеев кафез"

[ALEX_Z]

От: Гръмоотвод

Владо, предполагам си наясно , че задачата е въпрос на конкретно техническо решение.Обикновено се избира между двата варианта -с AlMgSi проводник или системите с кръгово действие без проводници/ с изпреварващо действие/.Решава се дали са необходими и гръмоотводни пръти на покрива-тук се отчитат и околните дадености.В зависимост от обекта, различно е излизала сметката. Искам да кажа , да се обърнеш към специализирана фирма ,която да ти разработи схемата. Първият вариант и ти после може да си го монтираш.
