  • Изработка и монтаж на броня и лебедка на Нисан Терано

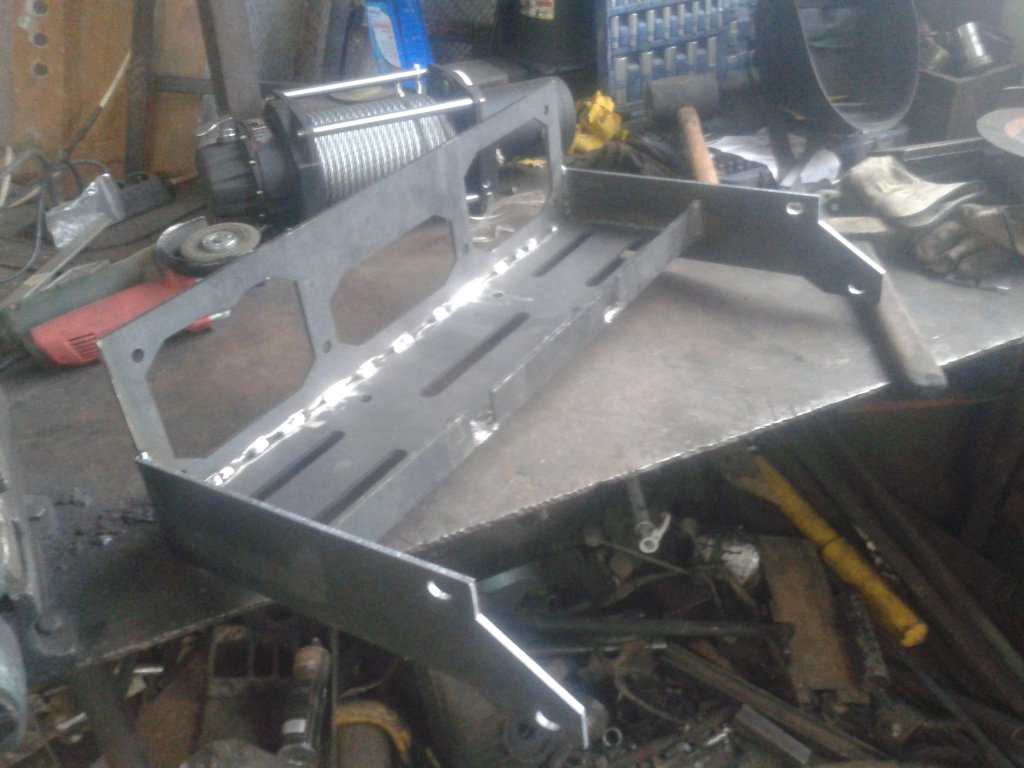

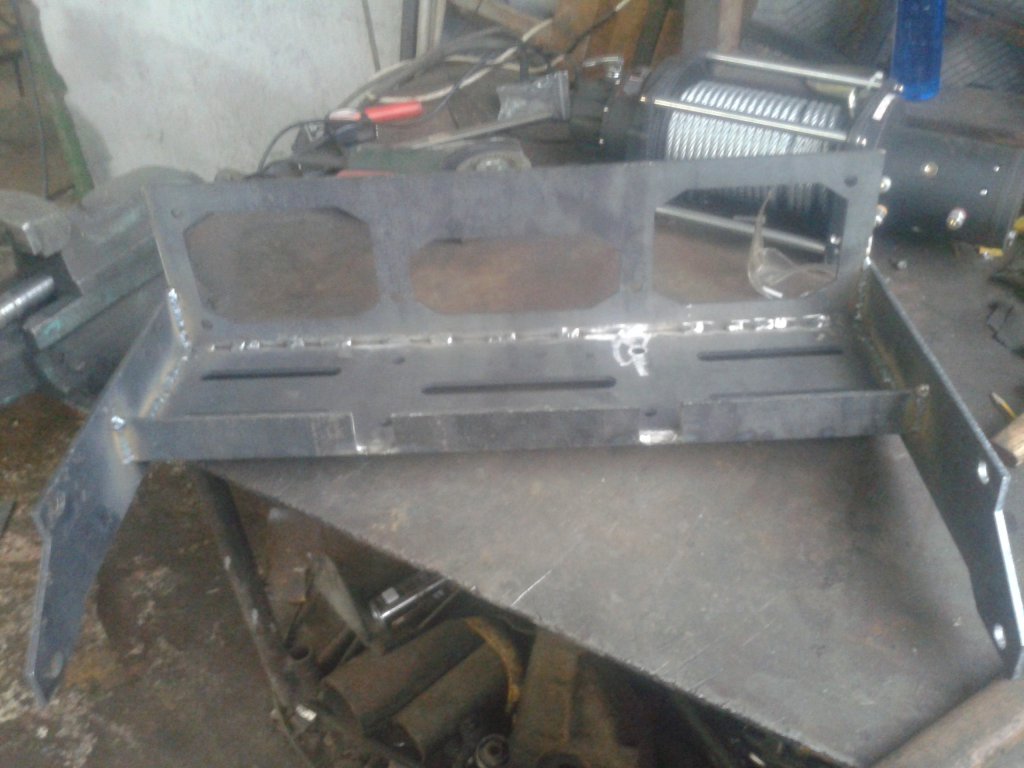

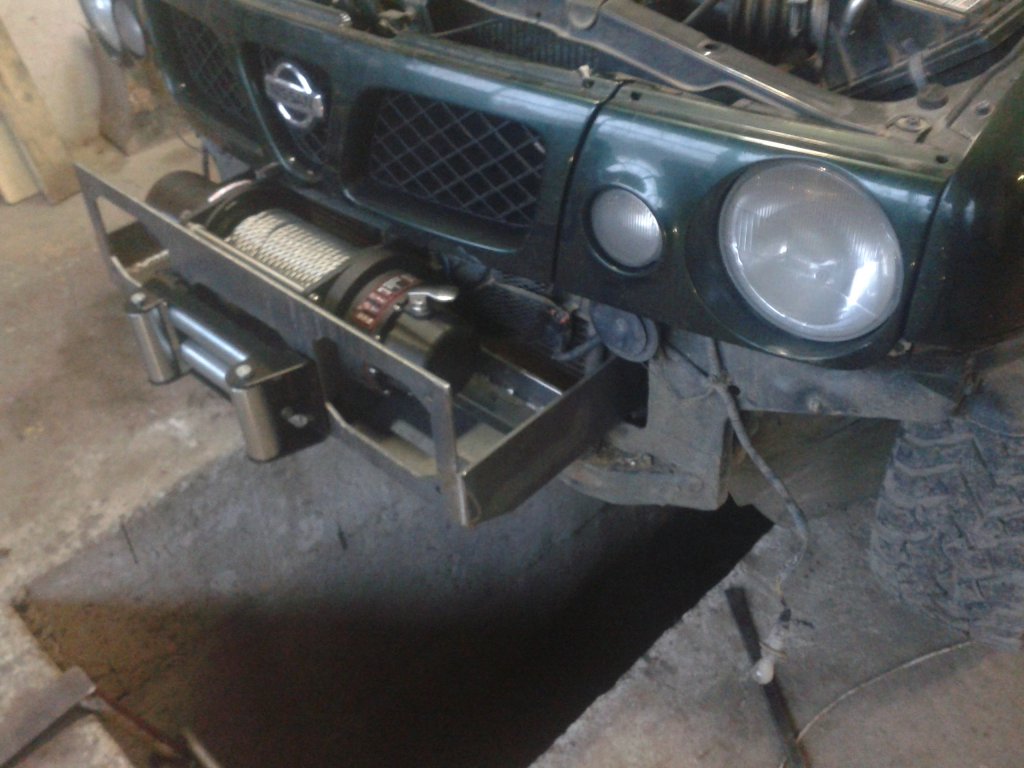

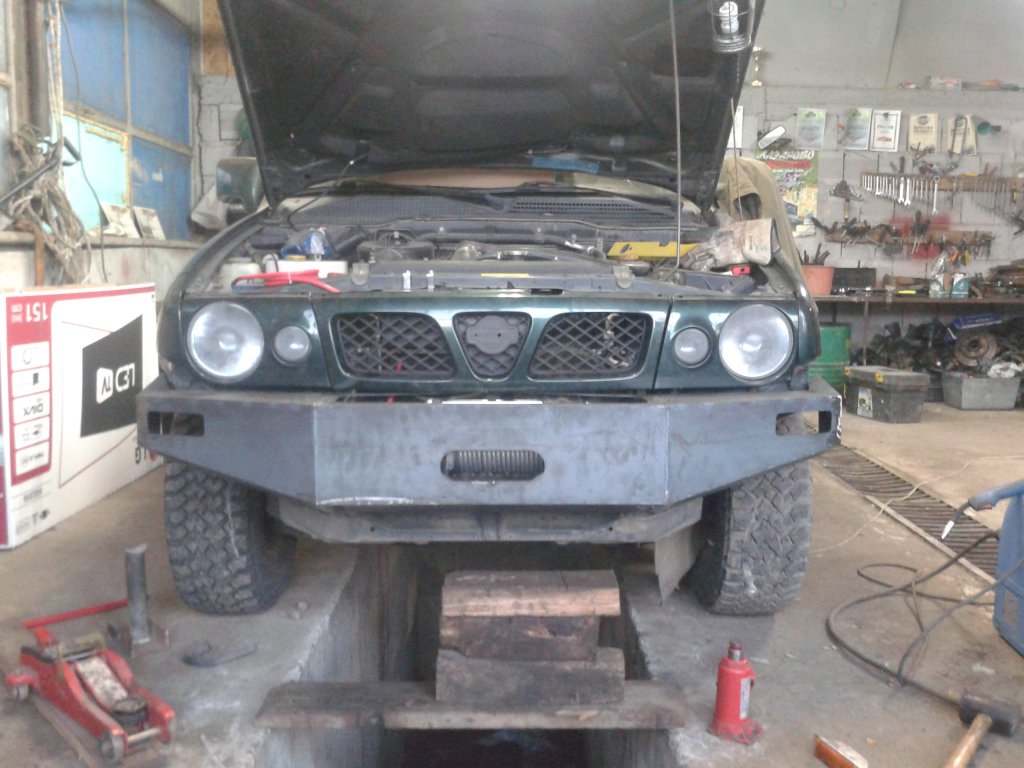

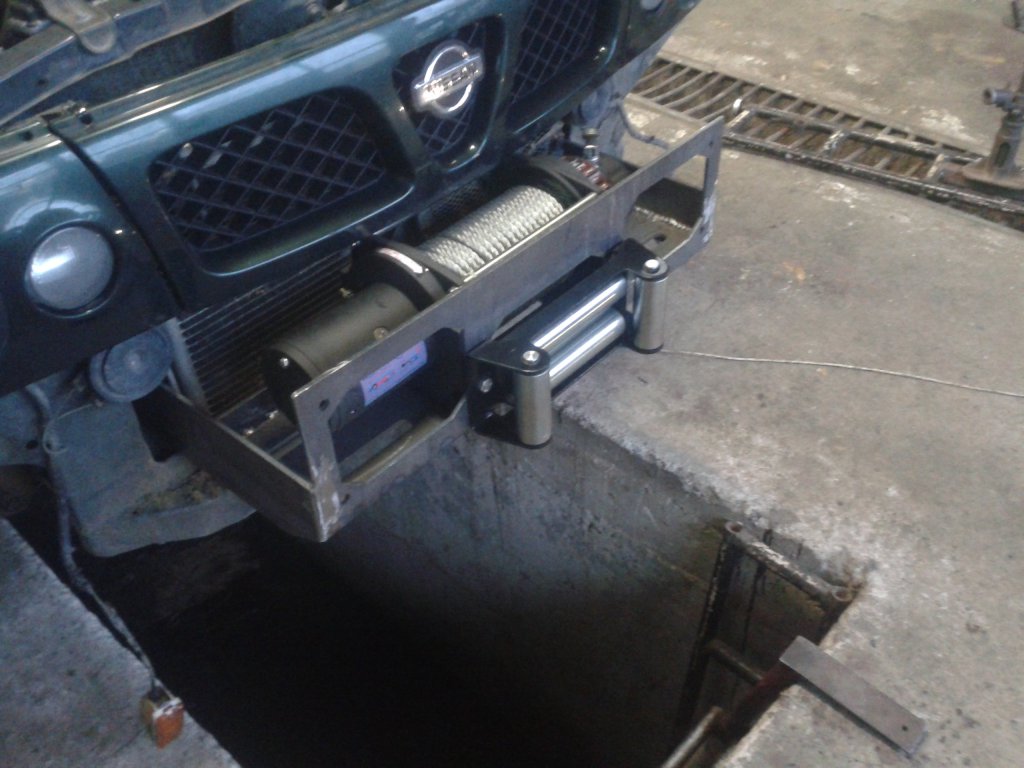

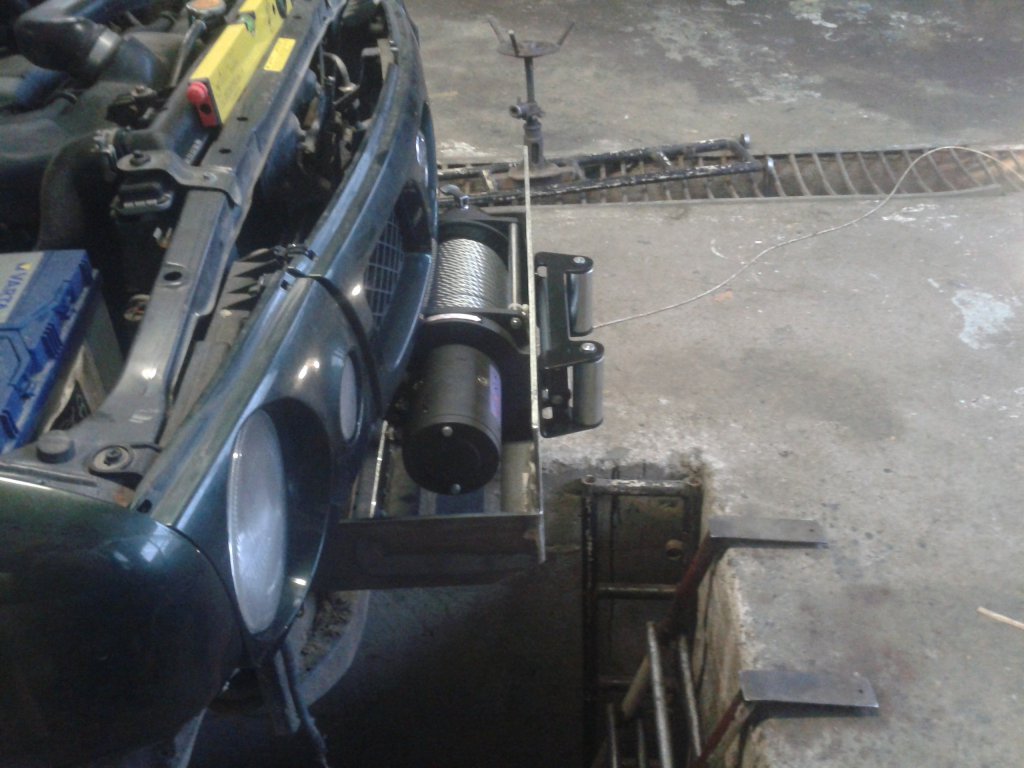

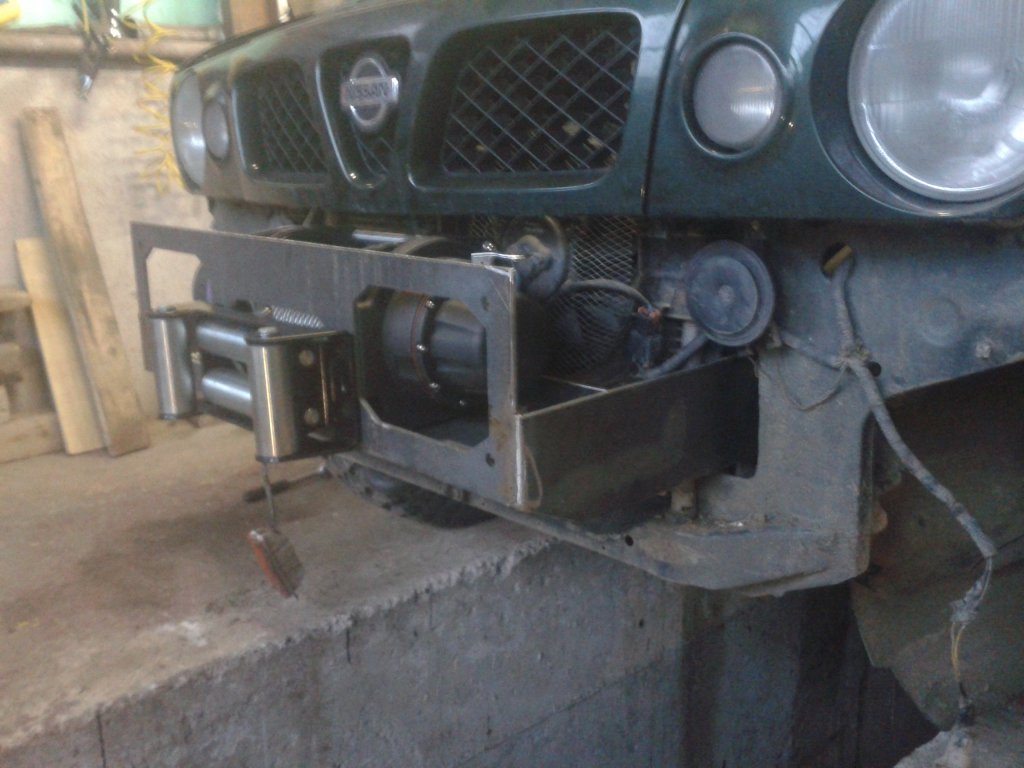

    При мен в сервиза дойде едно Терано за направа и монтаж на броня от ламарина , плоча и лебедка . Собственика дава за модел бронята на Любо , но модела на Тераното е различен , а и когато я правих не запазих чертежите и файла за плочата на лебедката , така че се наложи да почна от начало . Свалих шаблон за двата разкоса , свалих и размерите на лебедката / някаква нестандартна е и не става на шаблона който имам / , 2 часа умуване и чертане и я дадох на лазера да я изреже . Днес взех разкосите и плочата и тъй като няма къде да ми огънат 6 мм ламарина се наложи да я зарязвам и да я свия на ръка . След това нагласяне и пасване на височина и отстояние напред , яки заварки и монтаж на готовата плоча с лебедката . Под плочата ще има защита от ламарина , а върху плочата ще направя броня която ще се сваля отделно от плочата . Това е засега , по нататък ще има още .


    Натиснете снимката за да я уголемите

Име:2014-12-05 15.14.54.jpg
Прегледи:1
Размер:101.6 КБ
ID:6074313

    Натиснете снимката за да я уголемите

Име:2014-12-05 15.15.04.jpg
Прегледи:1
Размер:110.2 КБ
ID:6074314


    Натиснете снимката за да я уголемите

Име:2014-12-05 16.04.19.jpg
Прегледи:1
Размер:117.2 КБ
ID:6074315


    Натиснете снимката за да я уголемите

Име:2014-12-05 16.04.38.jpg
Прегледи:1
Размер:116.1 КБ
ID:6074316


    Натиснете снимката за да я уголемите

Име:2014-12-05 16.04.52.jpg
Прегледи:1
Размер:114.9 КБ
ID:6074317


    Натиснете снимката за да я уголемите

Име:2014-12-05 16.05.08.jpg
Прегледи:1
Размер:111.0 КБ
ID:6074318


    Натиснете снимката за да я уголемите

Име:2014-12-05 16.05.16.jpg
Прегледи:1
Размер:109.1 КБ
ID:6074319

    Тази снимка е специално за Таргата щото знам че ще ме захапе ...
    Натиснете снимката за да я уголемите

Име:2014-12-05 16.03.57.jpg
Прегледи:1
Размер:92.2 КБ
ID:6074320
    VEREYA MOTORSPORT TEAM

  • #2
    От: Изработка и монтаж на броня и лебедка на Нисан Терано

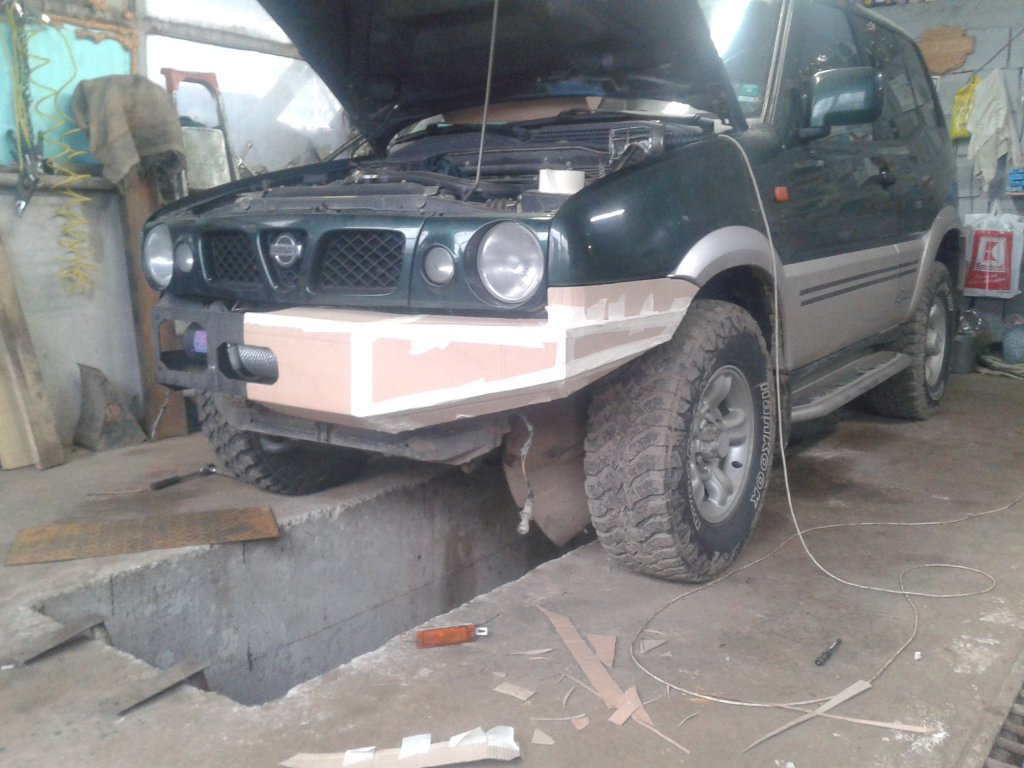

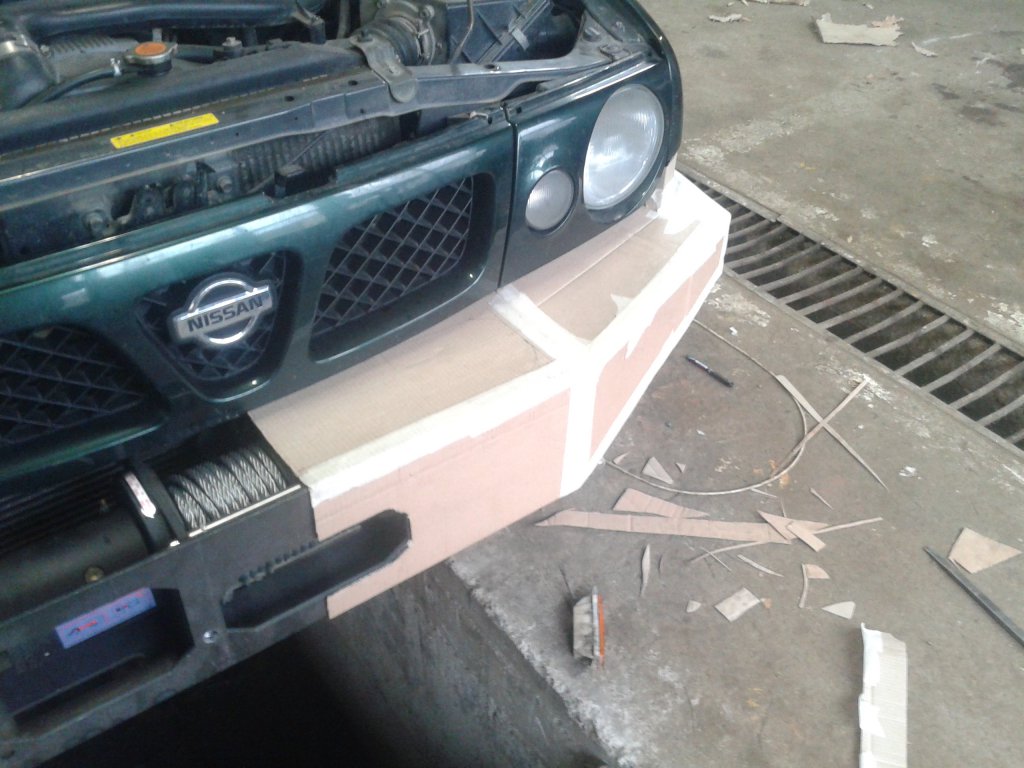

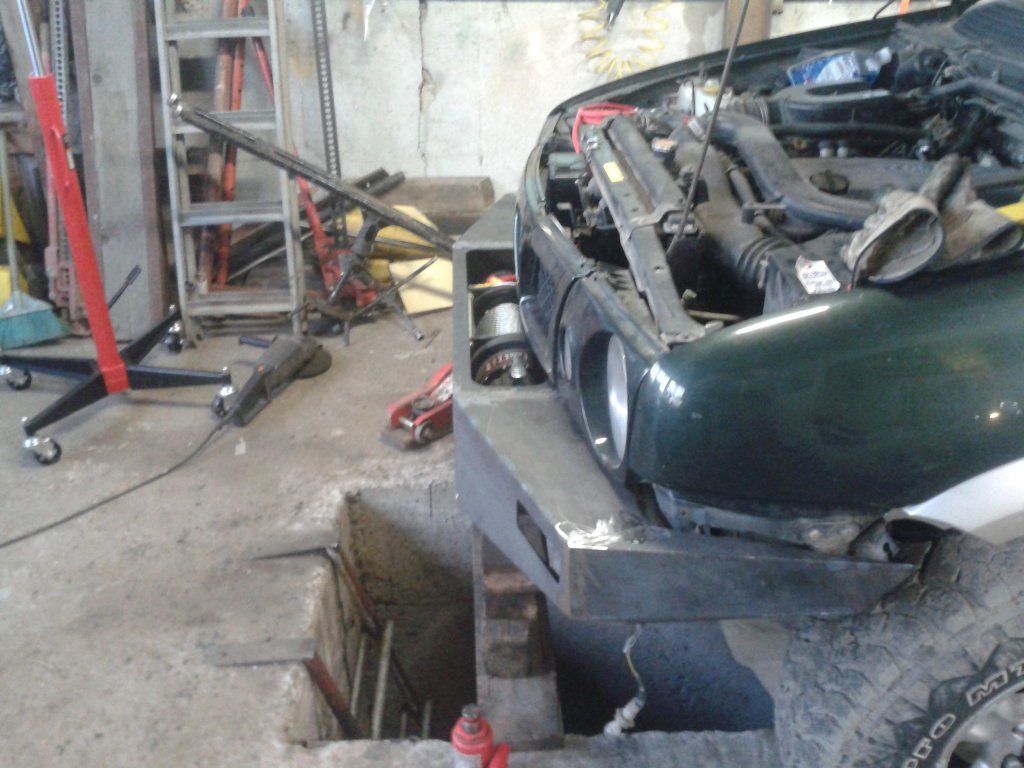

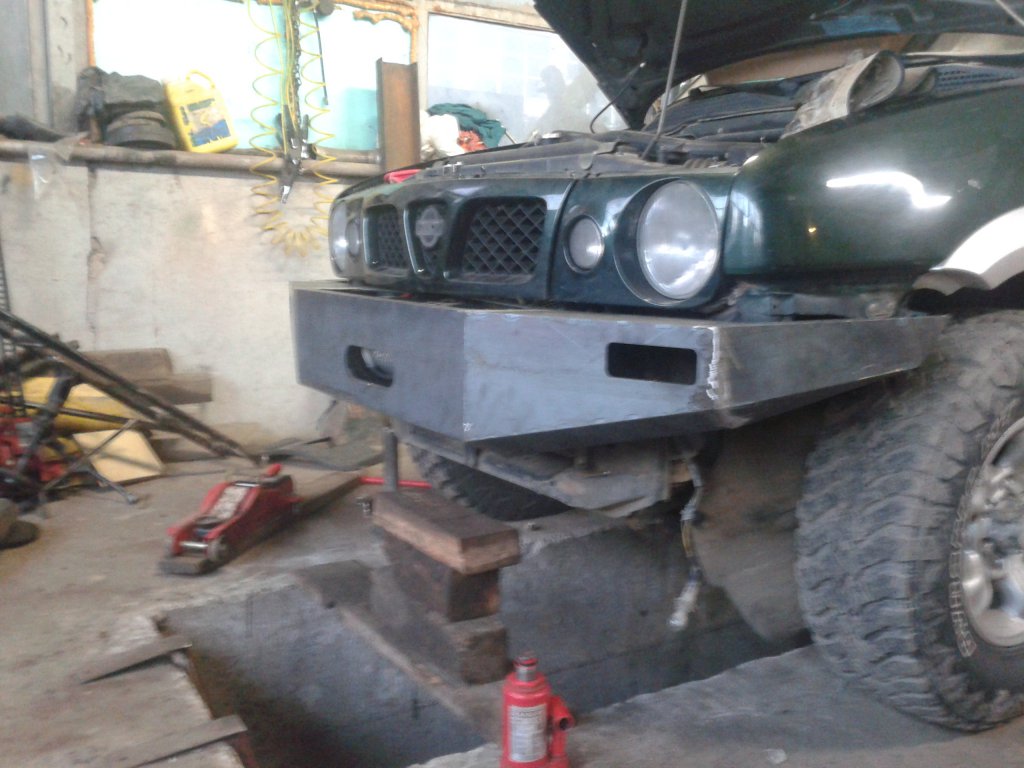

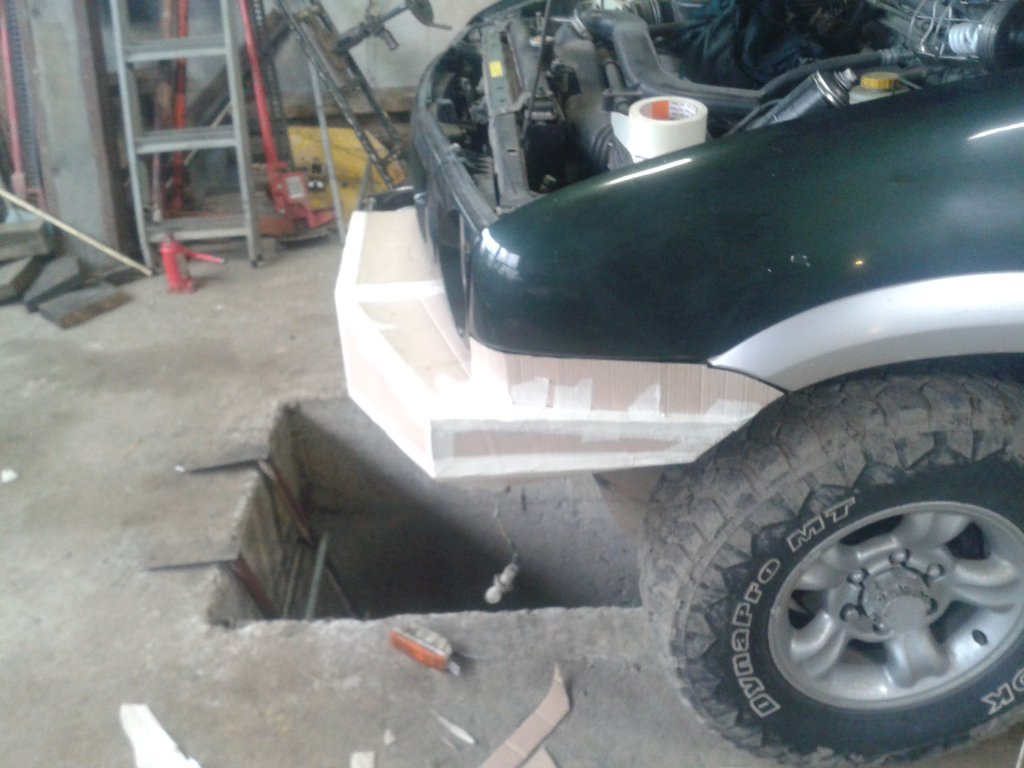

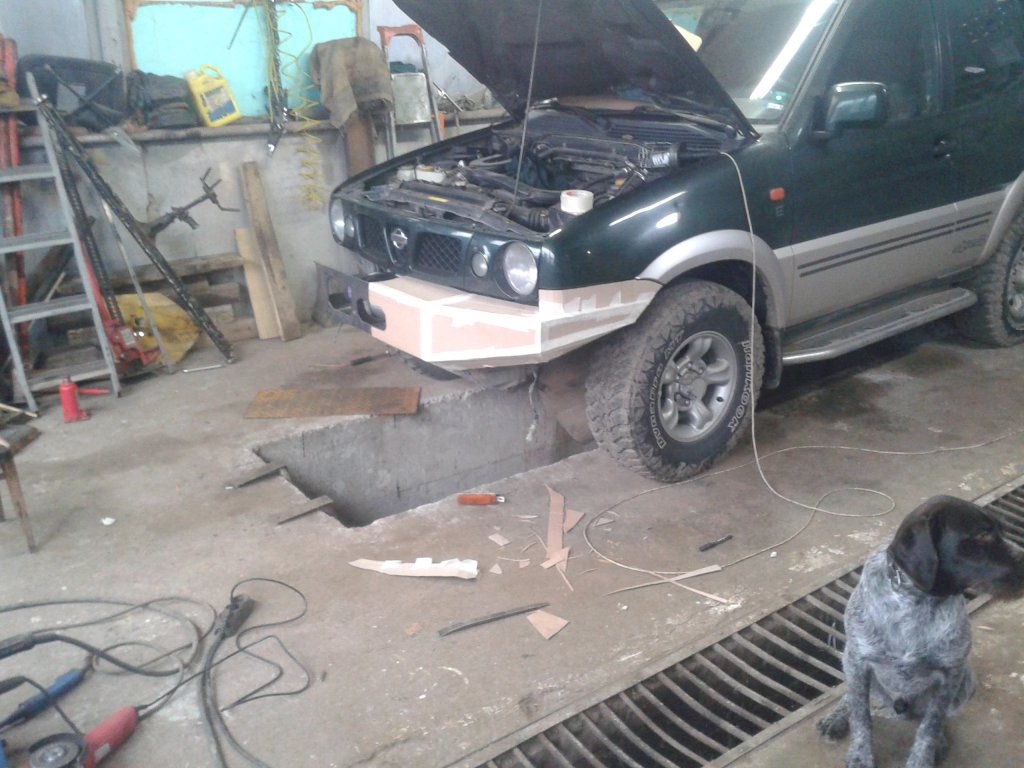

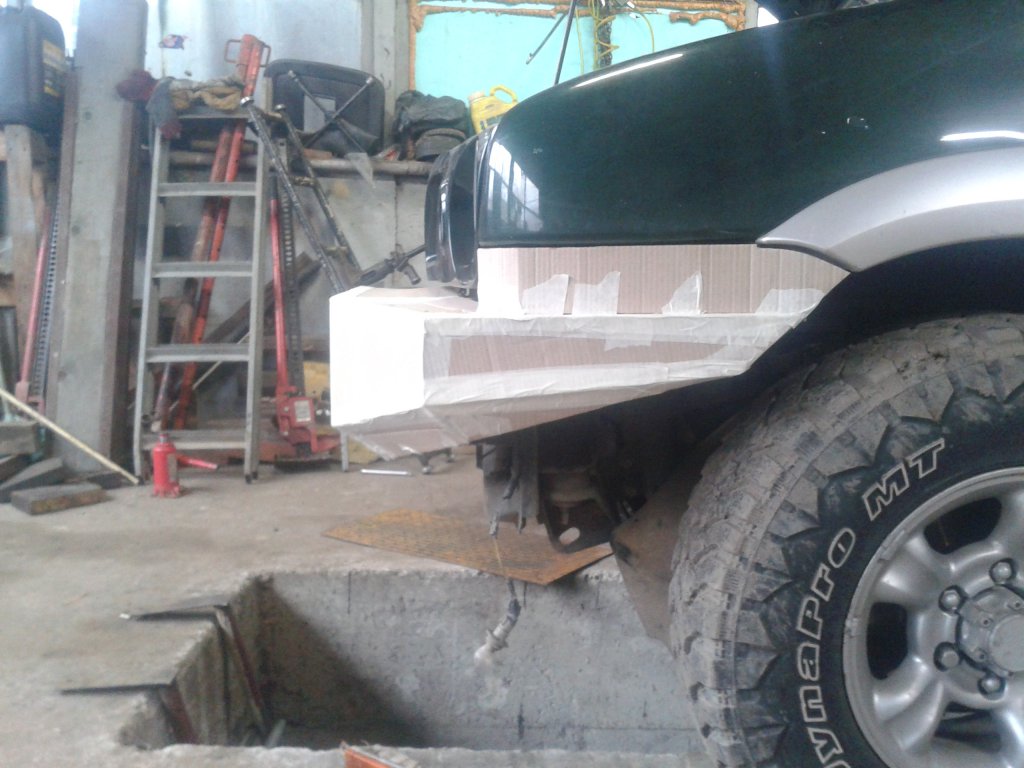

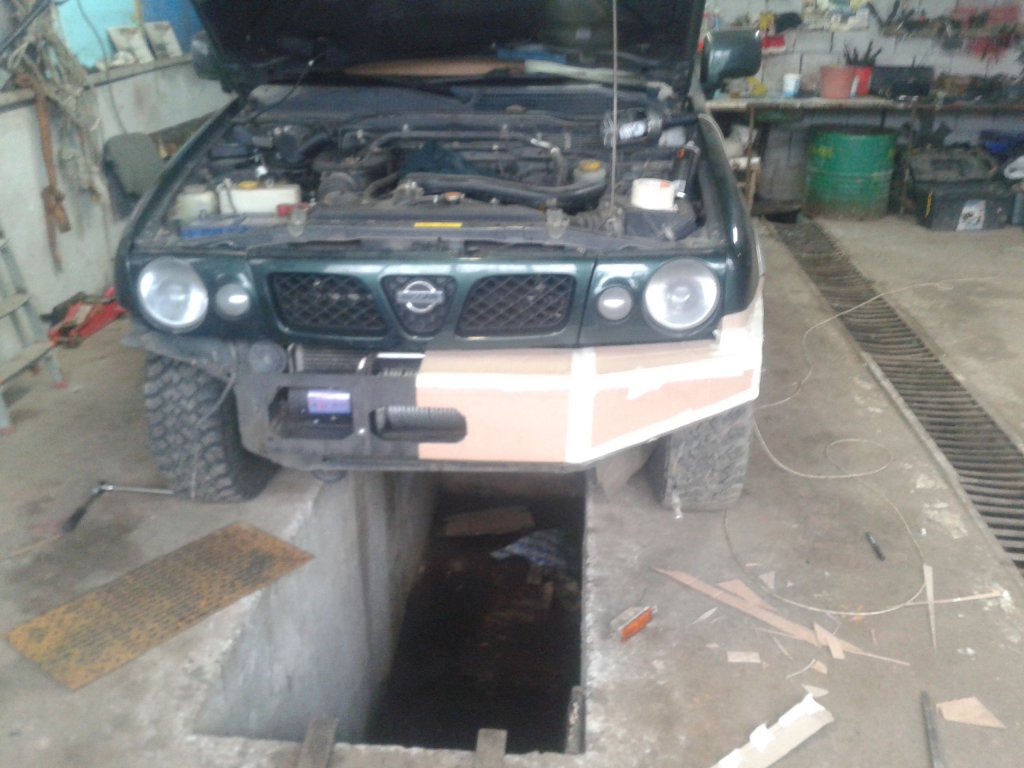

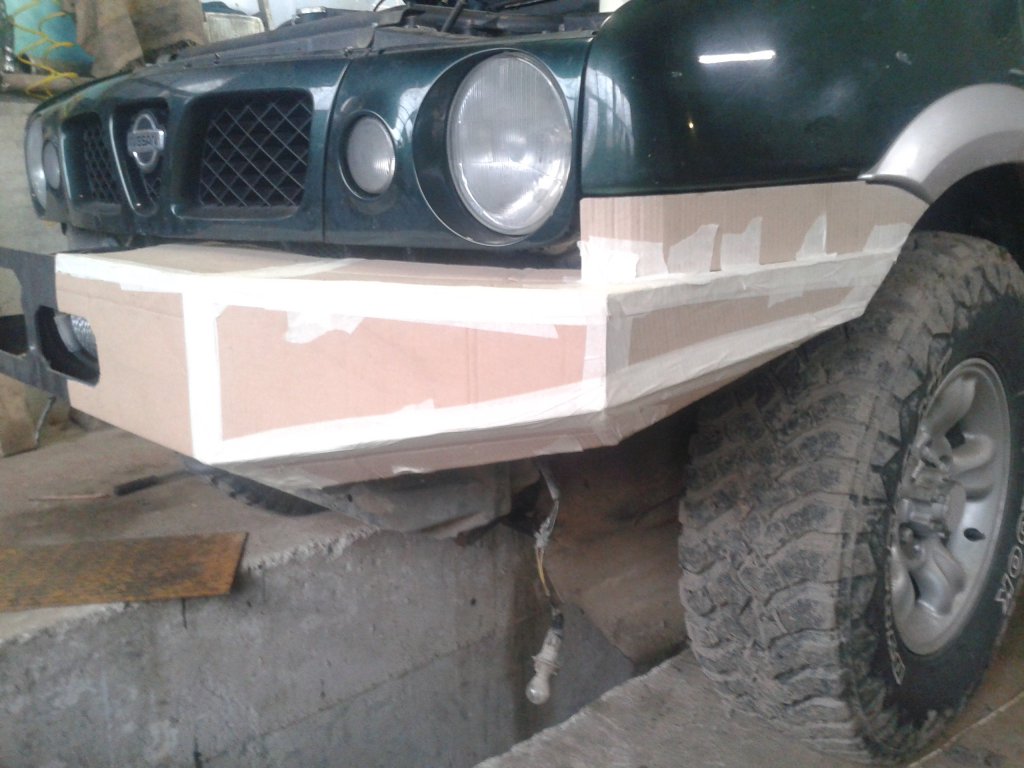

    Напредвам по малко - изработих рамка от 8Х8 за добия визуална представа как ще изглежда бронята , след това парчета картон и я сглобих половината . Под бронята ще има защита от рифелна ламарина 3 мм със изрязани отвори за обдухване . Утре всичко отива на лазера , през това време ще монтирам демпфер .

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.39.58.jpg
Прегледи:1
Размер:111.6 КБ
ID:5628594

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.40.10.jpg
Прегледи:1
Размер:124.7 КБ
ID:5628597

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.40.23.jpg
Прегледи:1
Размер:112.1 КБ
ID:5628600

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.40.34.jpg
Прегледи:1
Размер:105.8 КБ
ID:5628601

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.40.43.jpg
Прегледи:1
Размер:119.2 КБ
ID:5628603

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.40.54.jpg
Прегледи:1
Размер:136.0 КБ
ID:5628604

    Натиснете снимката за да я уголемите

Име:2014-12-10 15.41.14.jpg
Прегледи:1
Размер:128.0 КБ
ID:5628606
    VEREYA MOTORSPORT TEAM

    Коментар


    • #3
      От: Изработка и монтаж на броня и лебедка на Нисан Терано

      Много добре се получава! Този път е добре да запазиш размерите...Смятам да ти ги поискам скоро

      Коментар


      • #4
        От: Изработка и монтаж на броня и лебедка на Нисан Терано

        Я обясни за незнаещите, това дето е за Таргата.
        GSM 0877 08 99 19
        Jeep Grand Cherokee 5.2 V8

        Коментар


        • #5
          От: Изработка и монтаж на броня и лебедка на Нисан Терано

          Аз оставям малко повече луфт между калника и бронята ,че като се натисне бронята и троши яко
          Toyota Land Cruiser RJ77 , Toyota Tacoma 4.0 , Unimog 406
          Yamaha WR 450F
          New hope garage о886/44-36-5о , о898/48-11-46

          Коментар


          • #6
            От: Изработка и монтаж на броня и лебедка на Нисан Терано

            Има луфт Ицо - около 20 мм , парчето картон го сложих да видя как ще изглежда и след това го поизрязах .
            VEREYA MOTORSPORT TEAM

            Коментар


            • #7
              От: Изработка и монтаж на броня и лебедка на Нисан Терано

              Първоначално публикуван от barzashki Преглед на мнение
              Я обясни за незнаещите, това дето е за Таргата.

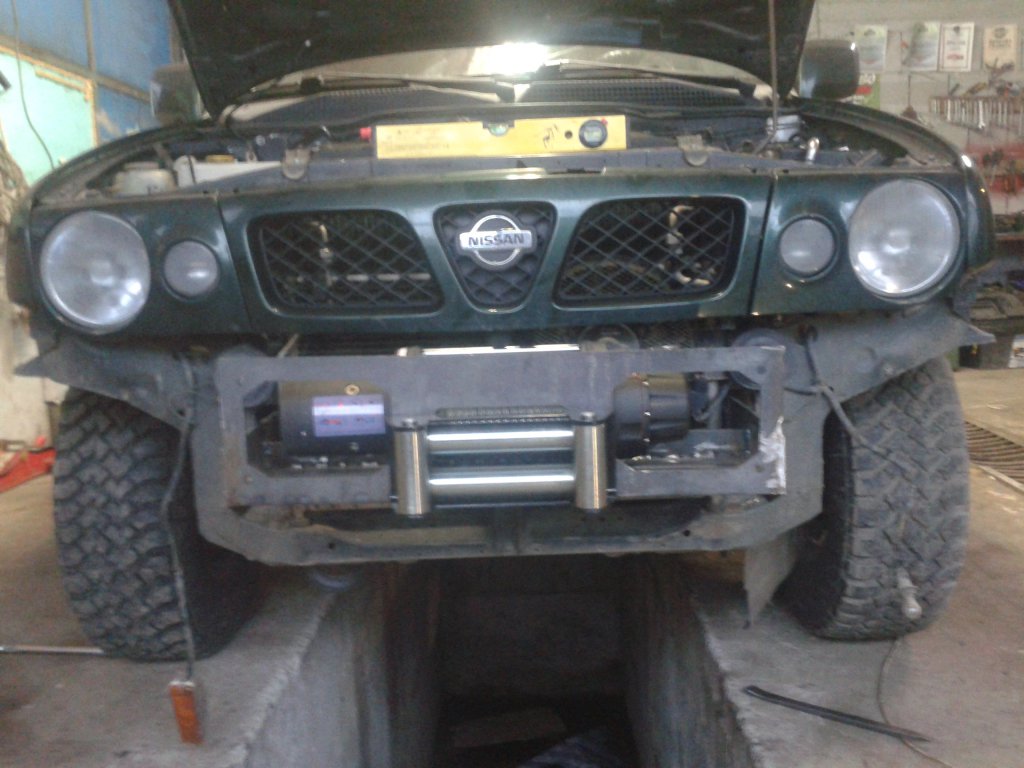

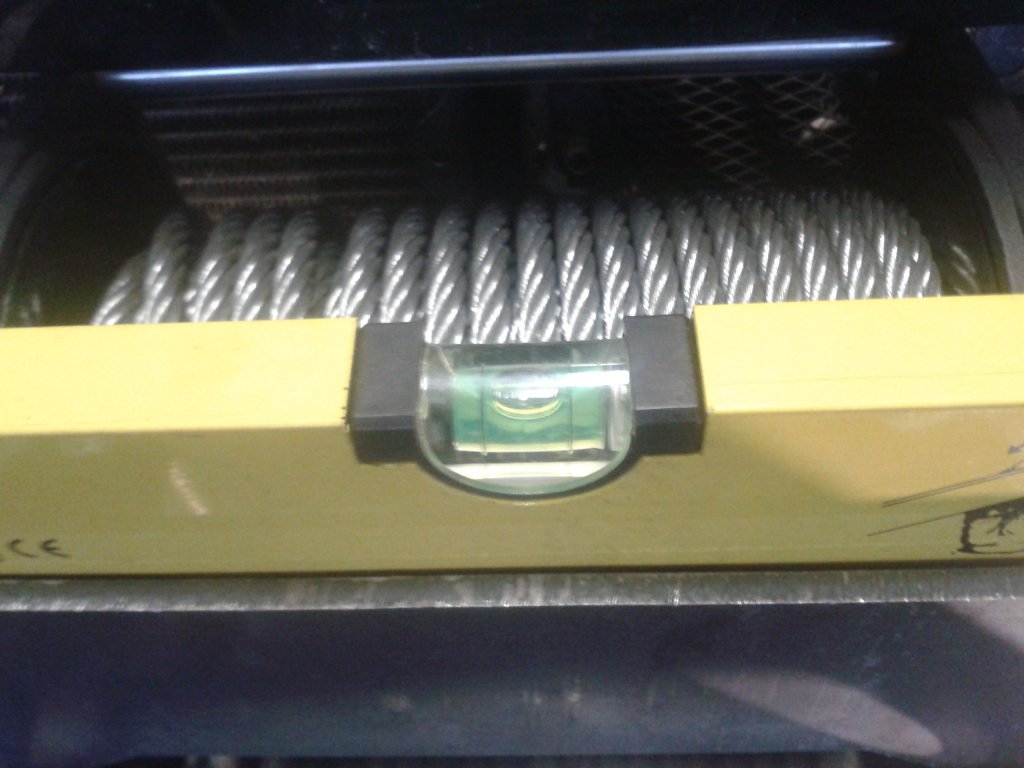

              Таргата все намира за нещо да ме заяде , затова му снимах нивелира върху плочата за лебедката да я види отвесна .
              VEREYA MOTORSPORT TEAM

              Коментар


              • #8
                От: Изработка и монтаж на броня и лебедка на Нисан Терано

                Първоначално публикуван от Бакалов Преглед на мнение
                Има луфт Ицо - около 20 мм , парчето картон го сложих да видя как ще изглежда и след това го поизрязах .
                Много Теранота станаха и голям наплив за брони
                Toyota Land Cruiser RJ77 , Toyota Tacoma 4.0 , Unimog 406
                Yamaha WR 450F
                New hope garage о886/44-36-5о , о898/48-11-46

                Коментар


                • #9
                  От: Изработка и монтаж на броня и лебедка на Нисан Терано

                  Първоначално публикуван от New hope Преглед на мнение
                  Много Теранота станаха и голям наплив за брони
                  Нека да е , нали и ние къщи храним / сега кажи че имаш плотерния файл за бронята и ще си изям яд че не съм те питал /
                  VEREYA MOTORSPORT TEAM

                  Коментар


                  • #10
                    От: Изработка и монтаж на броня и лебедка на Нисан Терано

                    Първоначално публикуван от Бакалов Преглед на мнение
                    Нека да е , нали и ние къщи храним / сега кажи че имаш плотерния файл за бронята и ще си изям яд че не съм те питал /
                    Нямам чертеж (само хартиените шаблони имам) ,всеки път импровизирам , но горе доло ефекта е същия . Миналия месец правихме на същото такова Терано (ще го накарам да пусне някоя снимка) и се зарекох че ще направя катски чертеж на разгъвката , ма пусто време не остава ..... всеки действа по задачи
                    Toyota Land Cruiser RJ77 , Toyota Tacoma 4.0 , Unimog 406
                    Yamaha WR 450F
                    New hope garage о886/44-36-5о , о898/48-11-46

                    Коментар


                    • #11
                      От: Изработка и монтаж на броня и лебедка на Нисан Терано

                      Първоначално публикуван от New hope Преглед на мнение
                      Нямам чертеж (само хартиените шаблони имам) ,всеки път импровизирам , но горе доло ефекта е същия . Миналия месец правихме на същото такова Терано (ще го накарам да пусне някоя снимка) и се зарекох че ще направя катски чертеж на разгъвката , ма пусто време не остава ..... всеки действа по задачи
                      Ще взема плотерния файл от лазера и ако ти потрябва мога да ти го пратя
                      VEREYA MOTORSPORT TEAM

                      Коментар


                      • #12
                        От: Изработка и монтаж на броня и лебедка на Нисан Терано

                        Първоначално публикуван от Бакалов Преглед на мнение
                        Ще взема плотерния файл от лазера и ако ти потрябва мога да ти го пратя
                        Toyota Land Cruiser RJ77 , Toyota Tacoma 4.0 , Unimog 406
                        Yamaha WR 450F
                        New hope garage о886/44-36-5о , о898/48-11-46

                        Коментар


                        • #13
                          От: Изработка и монтаж на броня и лебедка на Нисан Терано

                          Пък аз , като порасна искам да приличам на вас!
                          На сърбела майката му е чесането.
                          Борислав Борисов Русе О885 О37815

                          Коментар


                          • #14
                            От: Изработка и монтаж на броня и лебедка на Нисан Терано

                            Натиснете снимката за да я уголемите

Прегледи:1
Размер:119.9 КБ

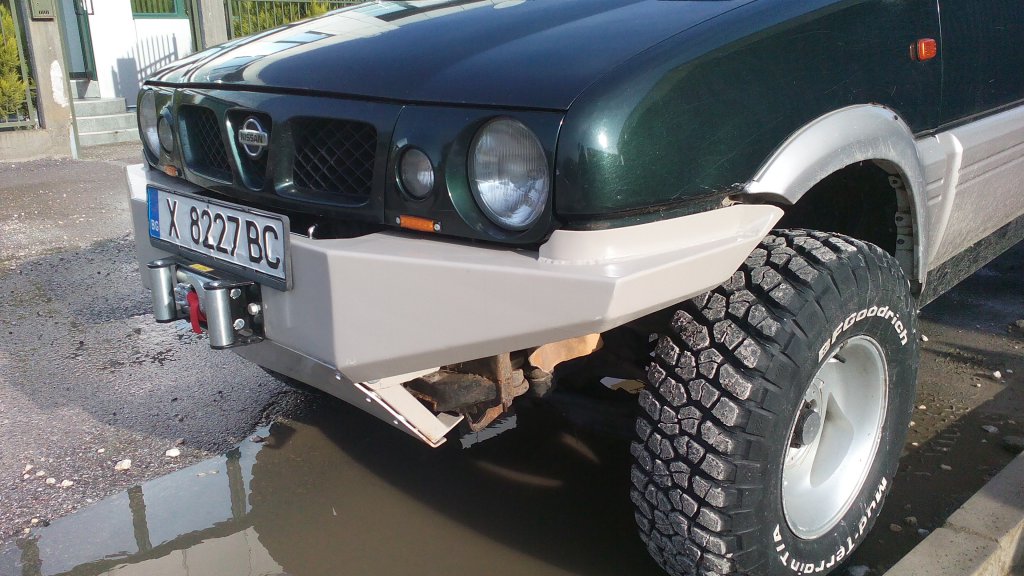

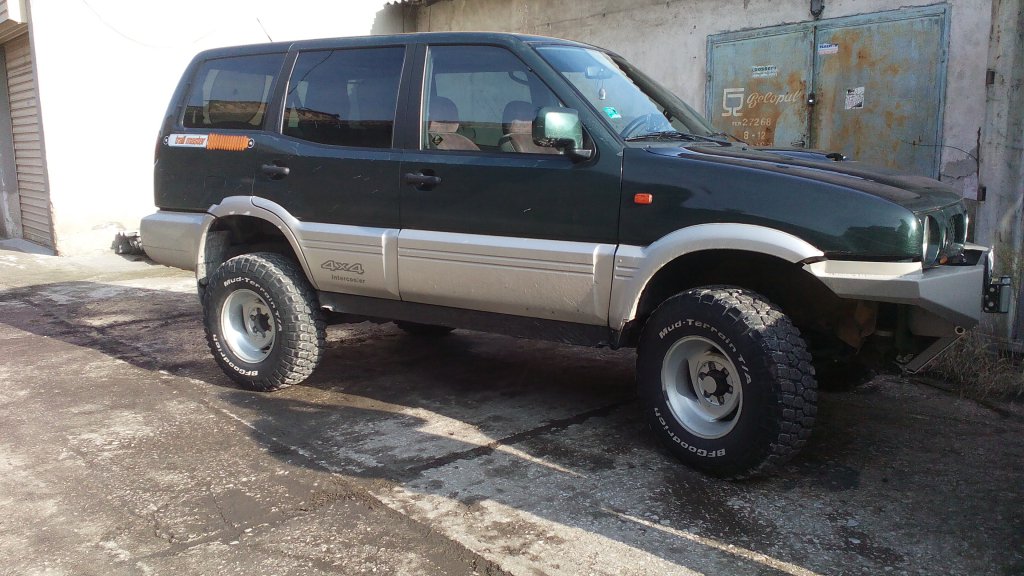

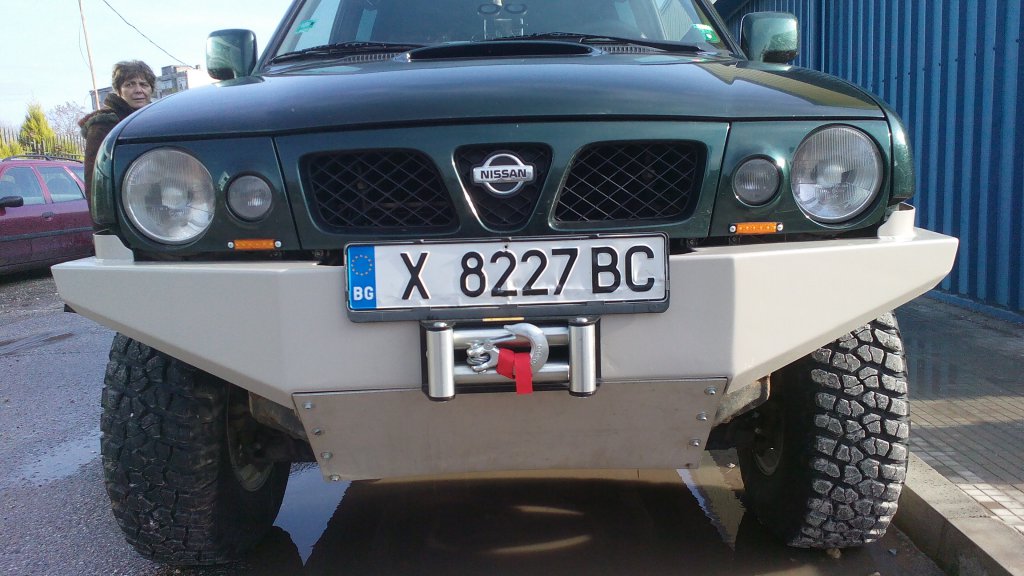

ID:5628893Ето я бронята която направихме с Ицо на моето Терано
                            Натиснете снимката за да я уголемите

Прегледи:1
Размер:136.4 КБ
ID:5628894
                            Натиснете снимката за да я уголемите

Прегледи:1
Размер:137.1 КБ
ID:5628895
                            R R CLASSIC 35`,Ashcroft transmision,FOX racing shocks
                            AUDI A6 avant QUATRO
                            TLC HDJ 73 4.2td factory diff locks и климатиче

                            Коментар


                            • #15
                              От: Изработка и монтаж на броня и лебедка на Нисан Терано

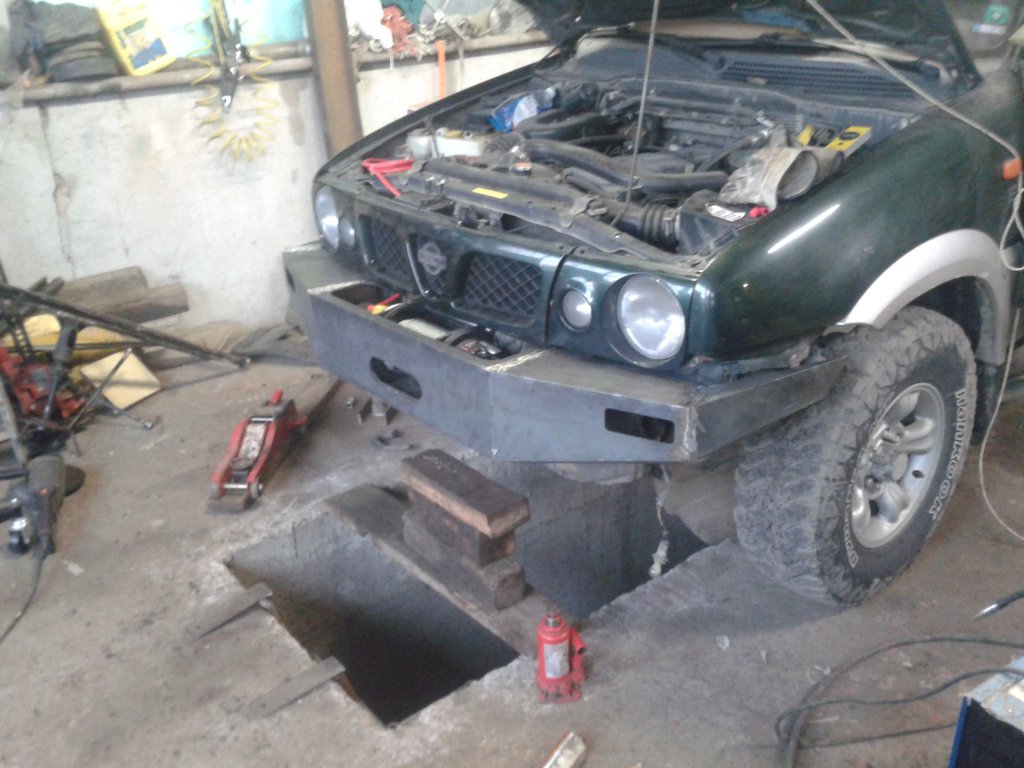

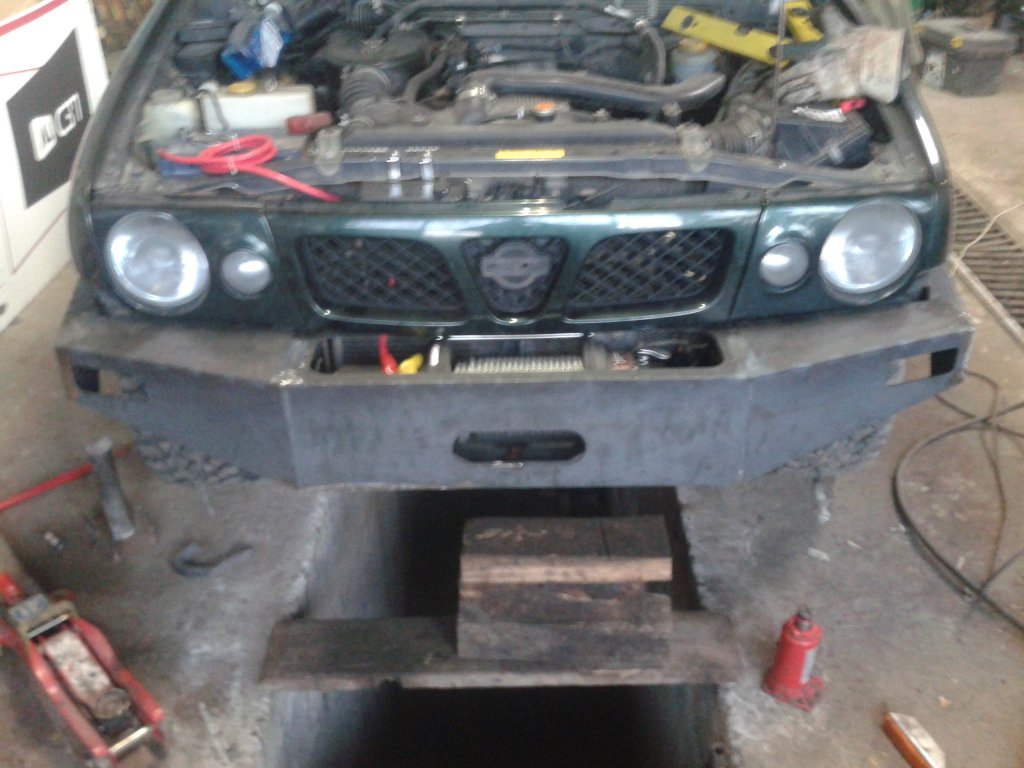

                              Вече и в суров вид

                              Натиснете снимката за да я уголемите

Име:2014-12-18 16.41.09.jpg
Прегледи:1
Размер:132.9 КБ
ID:5629888

                              Натиснете снимката за да я уголемите

Име:2014-12-18 16.41.17.jpg
Прегледи:1
Размер:126.8 КБ
ID:5629889

                              Натиснете снимката за да я уголемите

Име:2014-12-18 16.41.33.jpg
Прегледи:1
Размер:124.2 КБ
ID:5629890

                              Натиснете снимката за да я уголемите

Име:2014-12-18 16.41.33.jpg
Прегледи:1
Размер:124.2 КБ
ID:5629890

                              Натиснете снимката за да я уголемите

Име:2014-12-18 16.41.44.jpg
Прегледи:1
Размер:120.1 КБ
ID:5629891

                              Натиснете снимката за да я уголемите

Име:2014-12-18 16.42.03.jpg
Прегледи:1
Размер:120.2 КБ
ID:5629892
                              VEREYA MOTORSPORT TEAM
