  • Мерителни инструменти и измервания.

    Измерване с шублер, нониус.

    Нониусът е една хитринка, която ни помага да правим по-точни измервания. В най-общия случай, педставлява една допълнителна скала от 9 мм, разделена на 10 равни части, или всяко едно деление е равно на 0.9 мм.



    В простите измерителни уреди, за по-точни измервания, се ползва нониус, в който 19, или дори 39, мм се делят на 20, а понякога и на 40, части. Когато размерът не е точно цяло число, следи се кое по ред деление на нониуса съвпада с някое от деленията на основната скала. По този начин успешно се отчитат не само целите числа, а и десети и дори стотни. Най точните конвенционални шублери отчитат с точност 0.02 мм, или казано по друг начин до 2 стотни от милиметъра.



    Измерените размери, показани на последните две картинки са съответно 9.4 мм и 28.75 мм.

    Освен в шублерите, нониуси се използват и в металорежещите машини (стругове, фрези и т.н.) за измерване на подаването на режещия инструмент, или изместването на плотовете. Нониусите се ползват, не само за линейни размери, но и при измерване на ъгли.

    Преди да започнем измерването, редно е да проверим състоянието на шублера. Проверява се за луфт между подвижната и неподвижна части, на шублера. Проверява се, дали в събрано положение има съвпадение на началото на скалата. Нулата на основната скала, трябва да съвпада с нулата на нониуса. Износването на измерителните повърхности се проверява, като в събрано положение, шублера се вдига срещу светлината. Между измерителните повърности не бива да има просвет. Дълбокомерът (рамото което излиза от долна страна на шублера, за измерване дълбочини), се проверява, като шублерът се постави върху твърда и гладка повърхност и се опитаме да предвижим (отворим) плъзгача. Ако показанието се задържи на нула, то дълбокомерът е точен.
    Друг метод за проверка на точността, е чрез еталонни мярки, примерно т.н. "Йохансонови пластини", но за тях, по-нататък...
    Последно редактирано от giorgio; 25-08-10, 19:37.
    Land Rover Discovery I; Jeep Wrangler 4.0; Jeep Grand Cherokee 5.2.
    Honda Transalp XL600V; Suzuki DR-Z400; BMW F800GS.

  • #2
    От: Мерителни инструменти и измервания.

    Така изглежда един добър шублер:



    Освен метричната скала, отгоре е добавена и инчова.



    Както всеки измерителен инструмент, шублерът трябва да се съхранява добре. Обикновено шублерите се продават с найлонови калъфчета, които бързо се късат, затова аз съм си направил калъфче от плат, което на снимката, е подложено под шублера, на смимката горе.

    Така, събран и вдигнат срещу светлината, се проверява състояниоето му



    Имерване на външни размери:



    на вътрешни:



    и дълбочина:



    На последната снимка се вижда табличка, на задната страна на шублера, в която са дадени параметрите на т.н. нормални резби. Външен и вътрешен диаметър на резбата на болта, диаметърът на който трябва да се пробие отворът за съответната резба, както и стъпката. Горната табличка е за метрични, а долната за цолови резби.
    Последно редактирано от giorgio; 26-08-10, 13:03.
    Land Rover Discovery I; Jeep Wrangler 4.0; Jeep Grand Cherokee 5.2.
    Honda Transalp XL600V; Suzuki DR-Z400; BMW F800GS.

    Коментар


    • #3
      От: Мерителни инструменти и измервания.

      Лошите навици на някои съфорумници, да пишат мнението си, независимо дали е по темата, или не, ме принудиха да изтрия и мнения, не само свързани с темата, но и доста ценни. По-късно, когато намеря време, ще възстановя накои от постовете. Сега ви приканвам да пишете само и единствено по темата. Очаквам смислени въпроси, свързане с шублерите (за сега класическите, или ако щете, да ги наречем аналогови) и измерването с тях. По-нататък ще разгледаме и останалите мерителни инструменти, вкл. и цифровите им аналози.
      Land Rover Discovery I; Jeep Wrangler 4.0; Jeep Grand Cherokee 5.2.
      Honda Transalp XL600V; Suzuki DR-Z400; BMW F800GS.

      Коментар


      • #4
        От: Мерителни инструменти и измервания.

        При показаните по-горе захвати, обръщайте внимание с коя част от челюстите мерите. На грапава повържност плоския и острия участък дават различни показания.
        Меренето на малки отвори (под 5 мм), всъщност е проблемно, и не особено точно. Донякъде върши работа завъртането на детайла, с връхчетата на шублера в него.
        Шублера на снимката е със стопор - плъзгач. Назъбената дъгичка под нониуса. Удобен за чести измервания, и напълно надежден, докато е нов, или добре поддържан. За груби изпълнения предпочитайте стопорно болтче отгоре. Макар и рядко, има и с това, и с онова. Не си струва да добавяте болтче към плъзгача сами вкъщи, освен ако наистина не знаете срещу каква стомана се изправяте.

        Коментар


        • #5
          От: Мерителни инструменти и измервания.

          Да се включа и аз.
          При мерене на ламарина например, ако се мери краят който е рязан, и има стърчащи краища(заосенъци) трябва краят на ламарината да се постави в разширението на челюстите, така, че измерващата повърхност на челюстите да отчитат дебелината на ламарината, а не колко стърчат заосенъците.
          А ако те са толкова големи, че да пречат на измерването-трябва да се премахнат.

          Искам да попитам-каква е най-голямата дължина на шублер която съществува?
          Работил съм с такъв 1 метър, в завода в който работа сега съм виждал метър и половина, но май има и по-големи...
          Последно редактирано от Кольо; 26-08-10, 23:27.
          Има ли желание-има и начин!

          Коментар


          • #6
            От: Мерителни инструменти и измервания.

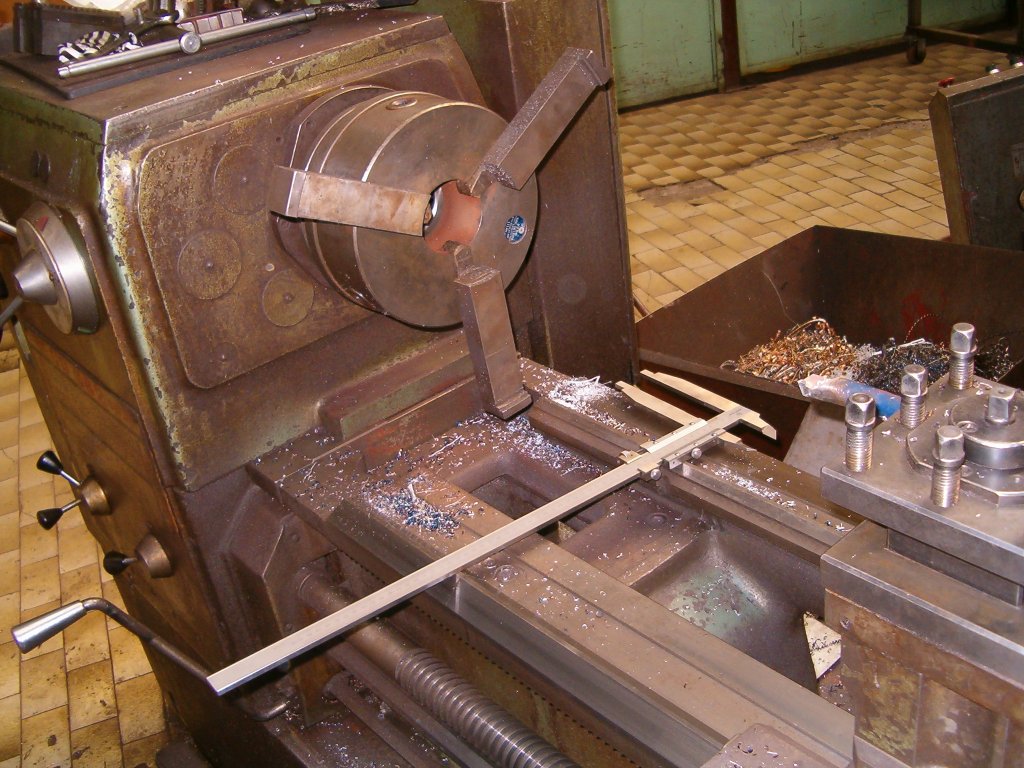

            Ето го еднометровия . В работата, в инструменталната, има два метра, мисля че и три, но аз никога не съм работил с тях. В случая, този е производство на Митотойо.

            Натиснете снимката за да я уголемите

Прегледи:4
Размер:180.1 КБ
ID:5204669
            Последно редактирано от giorgio; 20-10-10, 09:43.
            Без цигари и алкохол ще съм най здравия труп в гробищата .

            Коментар


            • #7
              От: Мерителни инструменти и измервания.

              Всички знаем, че металите се разширяват при нагряване.
              Как се отразява температурата на шублера на точноста на измерване ? Примерно при 0 градуса и при 35 градуса.
              Последно редактирано от giorgio; 28-08-10, 08:22.
              LZ5ZI qth HASKOVO
              Pajero II GLS 3000 V6

              Коментар


              • #8
                От: Мерителни инструменти и измервания.

                Първоначално публикуван от ivan4o Преглед на мнение
                Всички знаем, че металите се разширяват при нагряване.

                Как се отразява температурата на шублера на точноста на измерване ?

                Примерно при 0 градуса и при 35 градуса.
                Зле. Колкото по-голям размер мериш, толкова по-зле. Вероятно някъде по стандартите има температура, при която са максимално точни, ама не я знам. Ще да е някакви 20 градуса, обикновено. На електронните принципно е възможно да се направи някакъв вид компенсация, и вероятно някои си имат, но пак всичко си има граници.
                Интернет експлорър: Безплатно предоставян от Майкрософт тул за сваляне на браузер по избор.

                Коментар


                • #9
                  От: Мерителни инструменти и измервания.

                  Има си Български институт по метрология за тая работа. Питайте тях. А ако си организирате разходка вътре ще видите наистина впечатляващи неща.
                  Нойзи: И т'ва от народ, който е изпреварил Шрьодингер и котката му с няколко века – чрез израза „ни жив, ни умрел“.

                  Коментар


                  • #10
                    От: Мерителни инструменти и измервания.

                    Всичко такова, и лабораторната стъклария, е тарирано за +20 по Целзий, освен ако на него изрично не пише нещо друго.

                    Най-големия за който съм чувал, е 4 метра, пак благоевградски. Точността му е 0,05 мм (пет стотни).
                    Последно редактирано от giorgio; 27-08-10, 19:33.

                    Коментар


                    • #11
                      От: Мерителни инструменти и измервания.

                      Мислех по нататък, когато стане дума за микрометри, да пиша за температурата, при която се правят измерванията, но когато иде реч за шублери над 200 мм, температурата е фактор. Стефане, във физиката може да е прието да се мери при 20 по Целзий, но в машиностроенето сме приели 18.

                      П.П. Следва малко лирично отклонение:
                      Преди 31-32 години, имах удоволствието да се запозная с един майстор в завод "Болшевик", в Габрово. Този човек оправяше брака на шублерите. Всички произведени шублерите минаваха през ОТК (отдел качествен контрол), т.н. 100%-тов контрол. Всеки един, който не беше в норма, се бракуваше и отиваше при въпросния майстор. Този човек вършеше чудеса. Възстановяваше повечето от бракуваните, при това тези, които минаваха през ръцете му, излизаха с еталонна точност. Цяла седмица, с огромно удовоствие наблюдавах работата му. Възхищавах се тайничко на търпението и старанието, което влагаше в работата си. Когато "стажът" ми приключи, майсторът ми подари един, възстановен от него шублер. Изключително точен. Ползвах го дълги години, пазех си го, като очите си, но за съжаление, преди 2-3 години се затри нейде...
                      Последно редактирано от giorgio; 28-08-10, 08:22.
                      Land Rover Discovery I; Jeep Wrangler 4.0; Jeep Grand Cherokee 5.2.
                      Honda Transalp XL600V; Suzuki DR-Z400; BMW F800GS.

                      Коментар


                      • #12
                        От: Мерителни инструменти и измервания.

                        Не, във физиката за стайна температура се приема 300 по Келвин. По подразбиране толкова се и използва за общи груби оценки.

                        Коментар


                        • #13
                          От: Мерителни инструменти и измервания.

                          Виждал съм щублер който няма скала а има часовник но никога не съм работил с такъв(механичен и електронен)
                          Ако може някой да обясни за тези с механичния часовник.
                          За всеки ден прекаран в риболов господ дава по два
                          0878 79 20 61 Борис

                          Коментар


                          • #14
                            От: Мерителни инструменти и измервания.

                            Първоначално публикуван от gabocvet Преглед на мнение
                            Виждал съм щублер който няма скала а има часовник но никога не съм работил с такъв(механичен и електронен)
                            Ако може някой да обясни за тези с механичния часовник.
                            Дори и тези, с "часовник", си имат скала, защото "часовникът" отчита десети и евентуално стотни, но милиметрите се отчитат върху скалата на тялото.

                            П.П. Имайте търпение, ще разкажа и за индикаторите, часовников тип.
                            Land Rover Discovery I; Jeep Wrangler 4.0; Jeep Grand Cherokee 5.2.
                            Honda Transalp XL600V; Suzuki DR-Z400; BMW F800GS.

                            Коментар


                            • #15
                              От: Мерителни инструменти и измервания.

                              Първоначално публикуван от giorgio
                              Дори и тези, с "часовник", си имат скала, защото "часовникът" отчита десети и евентуално стотни, но милиметрите се отчитат върху скалата на тялото.
                              П.П. Имайте търпение, ще разкажа и за индикаторите, часовников тип.
                              Извинявай, че се намесвам пак уреда беще с две стрелки но намаше скала по тялото.
                              Чакам с нетърпение защото някои работи съм ги забравил други не съм виждал а трети незнам.
                              Благодаря за търпението
                              За всеки ден прекаран в риболов господ дава по два
                              0878 79 20 61 Борис

                              Коментар
