  • Нестандартни ,хитроумни и евтини приспособления (Инструменти)

    Дойде ми тази идея в главата защото на всекиго от нас се е налагало да се сблъсква с проблеми решавани по принцип от скъпо струващи инструменти , които не не оправдано да купуваме .,защото ще се ползуват няколко пъти годишно или въобще няма да се ползуват повече, а няма от кой да поискаме или пък ни е неудобно.И тук в тази тема , ако споделяме тези неща по между си, можем да си помогнем с идеи като споделим опита си.Много от "майсторите" не обичаха на времето да споделят занаята и тънкостите му , но занаятите са на отмиране и според мен е полезно да споделяме , пък дано и някой по млад се зариби да продължи тези занаяти! Много бих се радвал и други да споделят своя опит.Дано да съм бил полезен!
    Та ето две нещица които ще споделя аз:

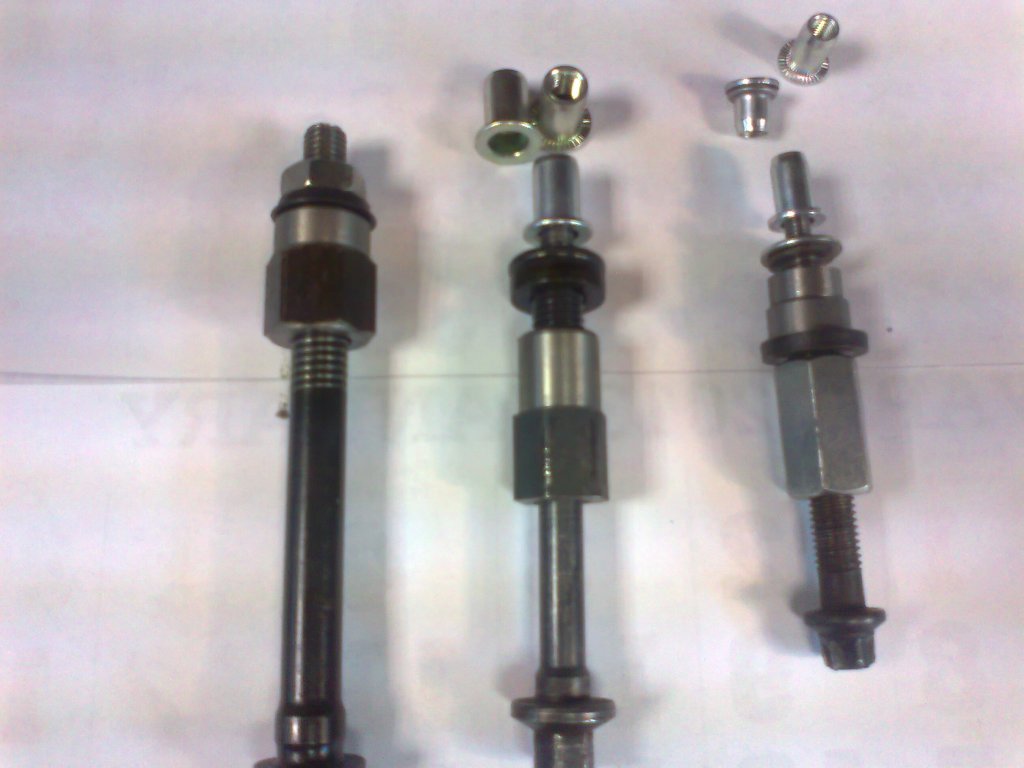

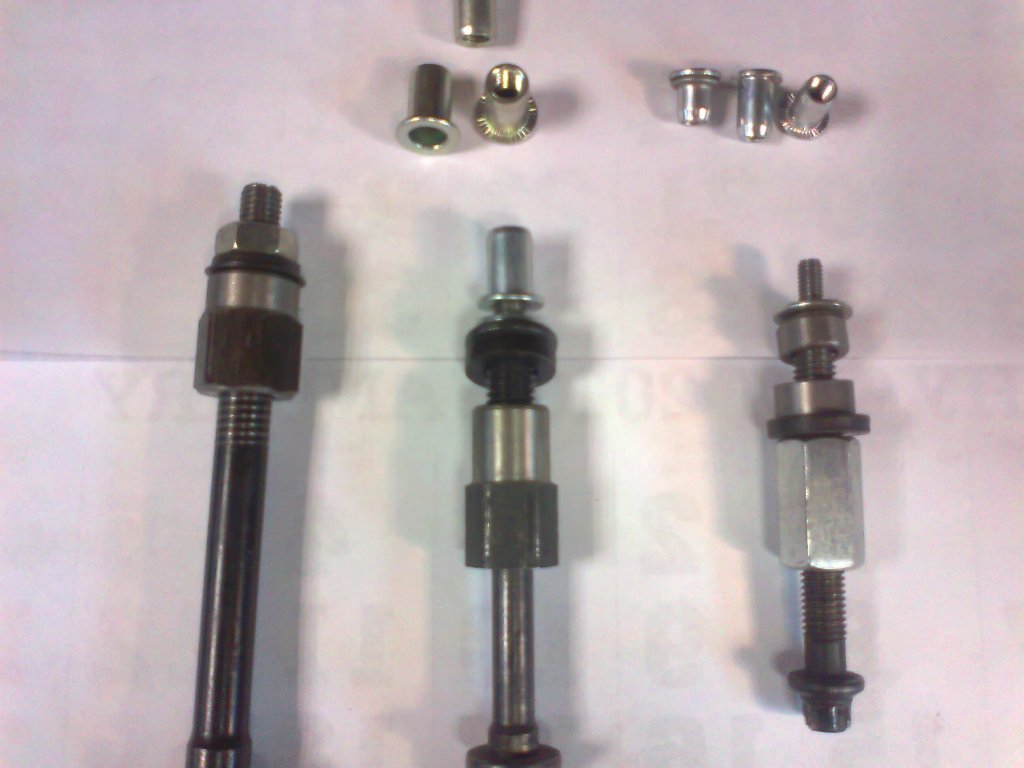

    Първото е двустепенен болт да нитоване на резбови втулки към ламарина.Не е производителен , но е евтин и за любителски цели е незаменим.Представлява както казах болт примерно в единият случай с резба М6мм на която се навива резбовата втулка(нит) и продължава с М10мм на която е изтеглящата гайка с по голяма дължина.След като поставите втулката в пробитият отвор в ламарината завивате болта в нея .После като държите контра с ключ главата на болта развивате (навивате) изтеглящата гайка по посока на втулката и тя се нитова към ламарината.Хубаво е м/у втулката и гайката да има стоманена шайба за да не се батише главата на втулката.Важно е Стъпката на резбите на степенчатият винт да е различна в полза на големият диаметър, защото понякога докато се изтегля втулката превърта и разликата в стъпките гарантира че изтеглянето продължава , въпреки превъртането.Пример: М6-М10 , М8 -М12 , М10-М14 стандартни резби.Ето снимки на три р/ра втулки с изтеглящото у/во М6 , М8, М10.Има и демонстративно смачкана втулка М6:
    Натиснете снимката за да я уголемите

Прегледи:1
Размер:75.9 КБ
ID:6013522Натиснете снимката за да я уголемите

Прегледи:1
Размер:77.9 КБ
ID:6013523
    "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
    Ат.Буров.

  • #2
    От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

    Ето и второто както обещах. Него го бях показал по друг повод в една друга тема. Та на въпроса:

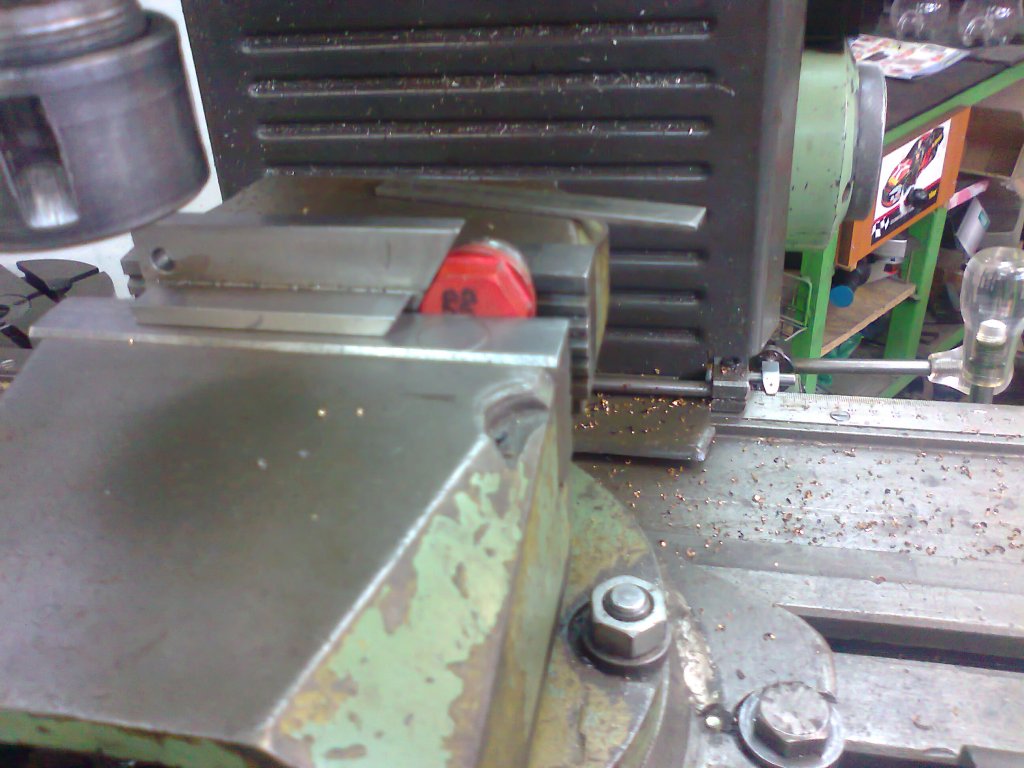

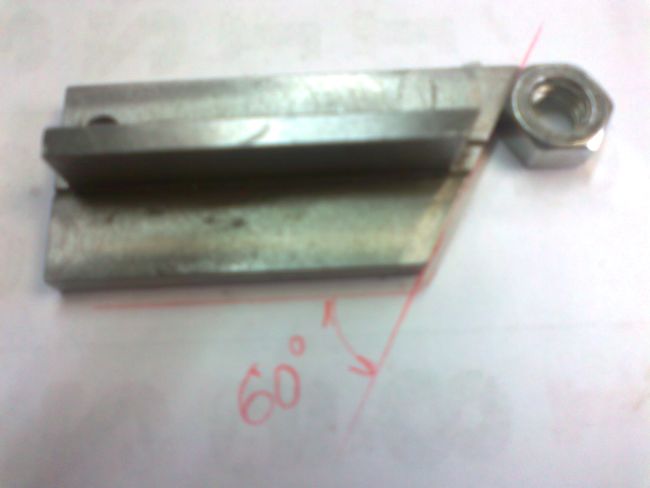

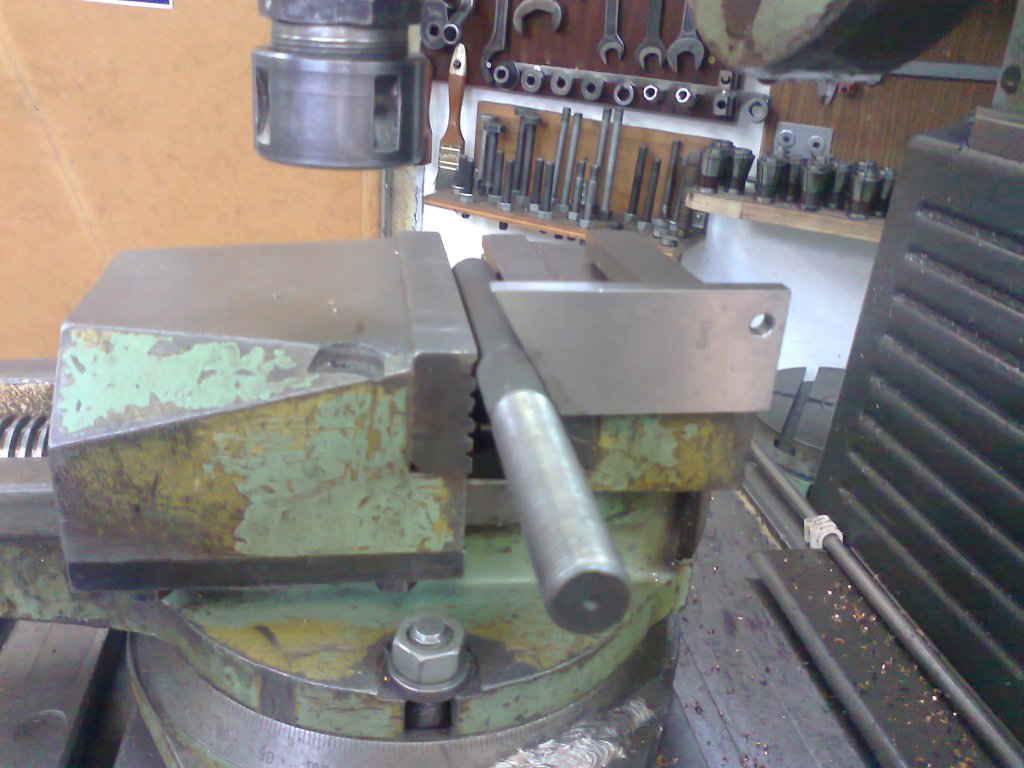

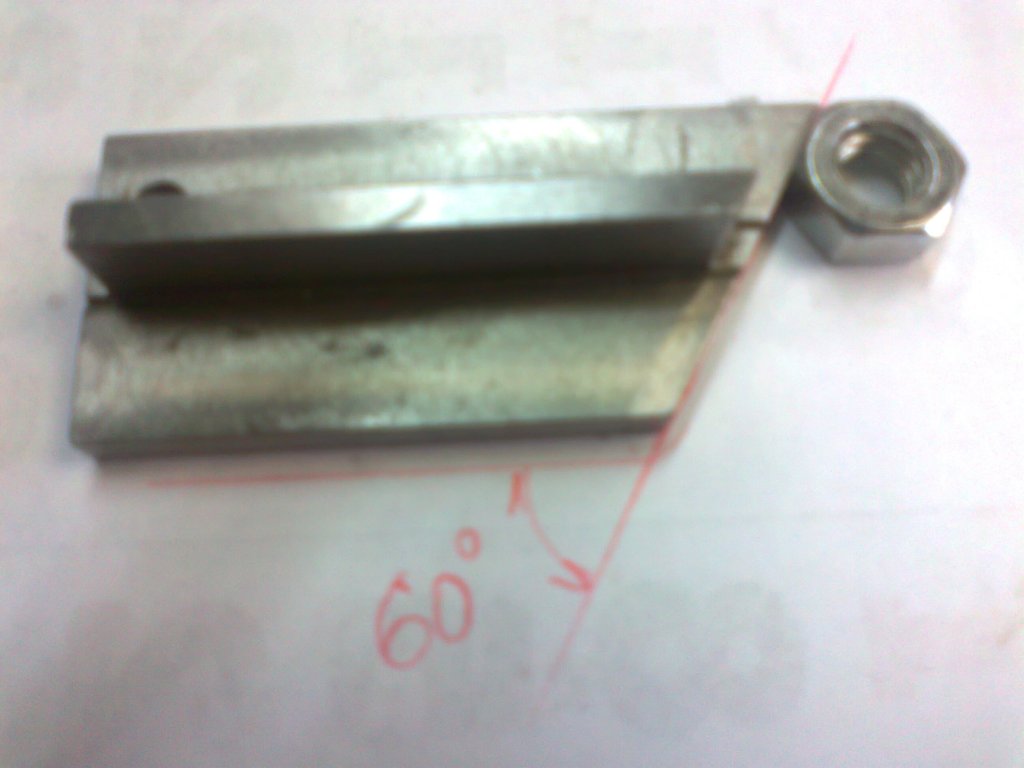

    И по повод да си улесниме работата ще ви покажа едно простичко инструментче (приспособление) за направата на шестостени без помоща на делителен апарат (делителна маса) или когато е невъзможно използуването им.Първо обработвате една от повърхностите и после завъртате детайла , така че обработената провърхност да легне по приспособлението , стягате менгемето и обработвате втората повърхност. Повтаряте операцията 6 пъти и воала- имате точен шестостен.Направих си това приспособление защото имам само делителна маса и на нея не винаги мога да позиционирам определен детаил. И от тогава го ползувам редовно.Единственото условие е точен ъгъл от 60 градуса спрямо основната повърхност. Ето и въпросното инструментче.:
    Натиснете снимката за да я уголемите

Прегледи:2
Размер:64.6 КБ
ID:5480831Натиснете снимката за да я уголемите

Прегледи:2
Размер:120.6 КБ
ID:5480832Натиснете снимката за да я уголемите

Прегледи:2
Размер:117.4 КБ
ID:5480833Натиснете снимката за да я уголемите

Прегледи:1
Размер:23.5 КБ
ID:5480907
    Последно редактирано от pgv64; 10-05-13, 14:02. Причина: По ясна снимка
    "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
    Ат.Буров.

    Коментар


    • #3
      От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

      Хубава тема, поздравления. Качеството на снимките е лошо.
      LZ1AIV

      Коментар


      • #4
        От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

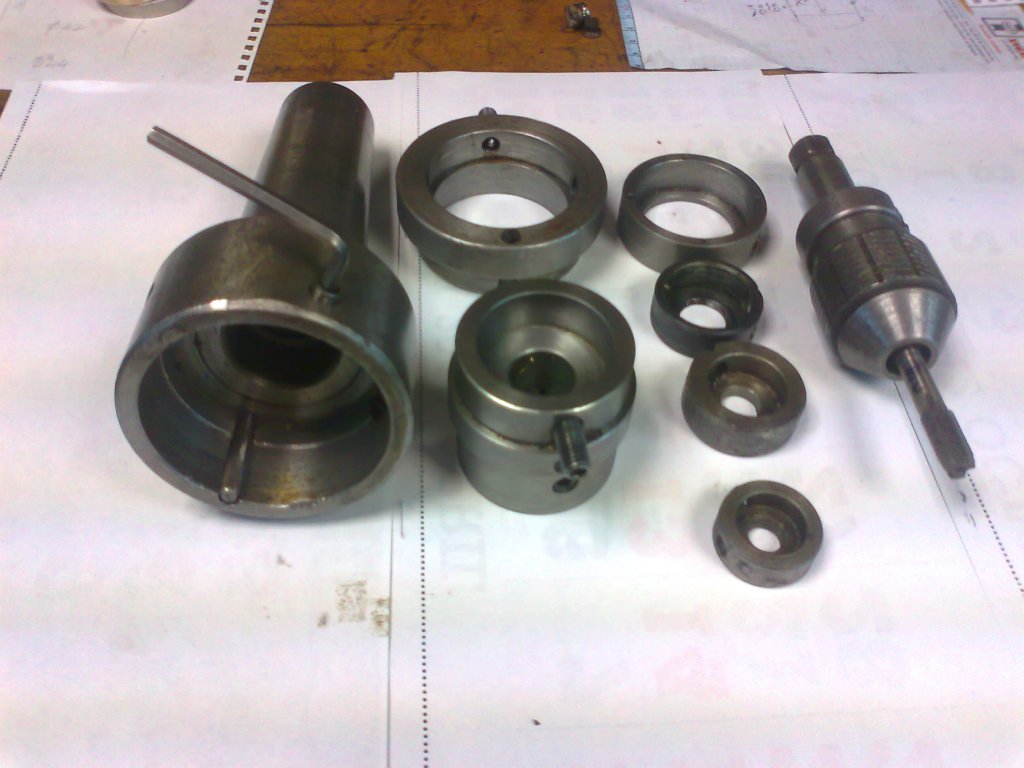

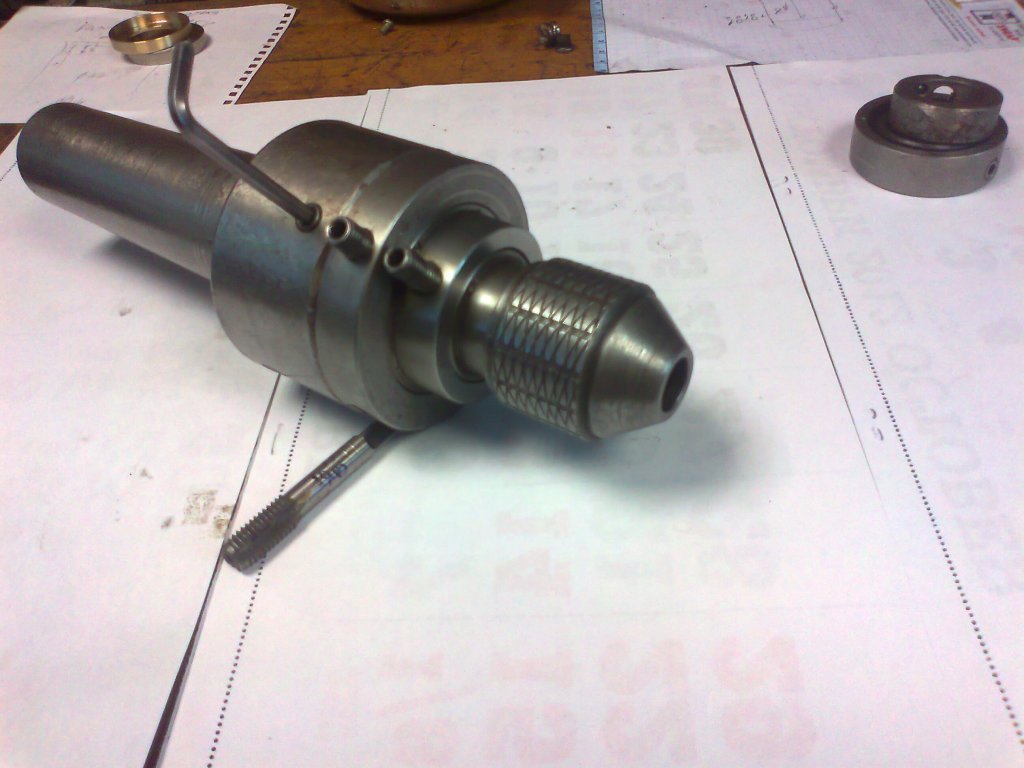

        Съжалявам , но нямам фотоапарат и ги снимах с камерата на телефона а тя е само 5 мега пикселова.Ето и още едно полезно приспособление което по-старите стругари го имат със сигурност ,но пък е полезно за тези които все още не го знаят.Аз моето го правих през далечната 88г и от тогава ми служи безпроблемно.Това е флашкодъжач комбиниран с метчикодържач за машинно нарязване на резби на струг. Направен е от корубата на стар въртящ се център плюс съответните вложки според р/ра на флашките отМ4 до М30 и отгоре.А Метчико държача е копиран от такъв ръчен с раздвижени челюсти от У8А стомана-закалени и лови от М6 до М16.Удобни са защото не се криви резбата , както понякога се случва ,когато използуваме ръчен държач и поведем накриво. Ето го и него:
        Натиснете снимката за да я уголемите

Прегледи:3
Размер:92.6 КБ
ID:5480893Натиснете снимката за да я уголемите

Прегледи:3
Размер:91.6 КБ
ID:5480892
        "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
        Ат.Буров.

        Коментар


        • #5
          От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

          Само ако има фокус, на два мегапиксела ще кандисаме
          LZ1AIV

          Коментар


          • #6
            От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

            Първоначално публикуван от asenv Преглед на мнение
            Само ако има фокус, на два мегапиксела ще кандисаме
            Ми то тя сама си го гласи .Моето участие е да натисна копчето.Извинявам се ,но не съм добър фотограф.Но съм добър на маса!
            "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
            Ат.Буров.

            Коментар


            • #7
              От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

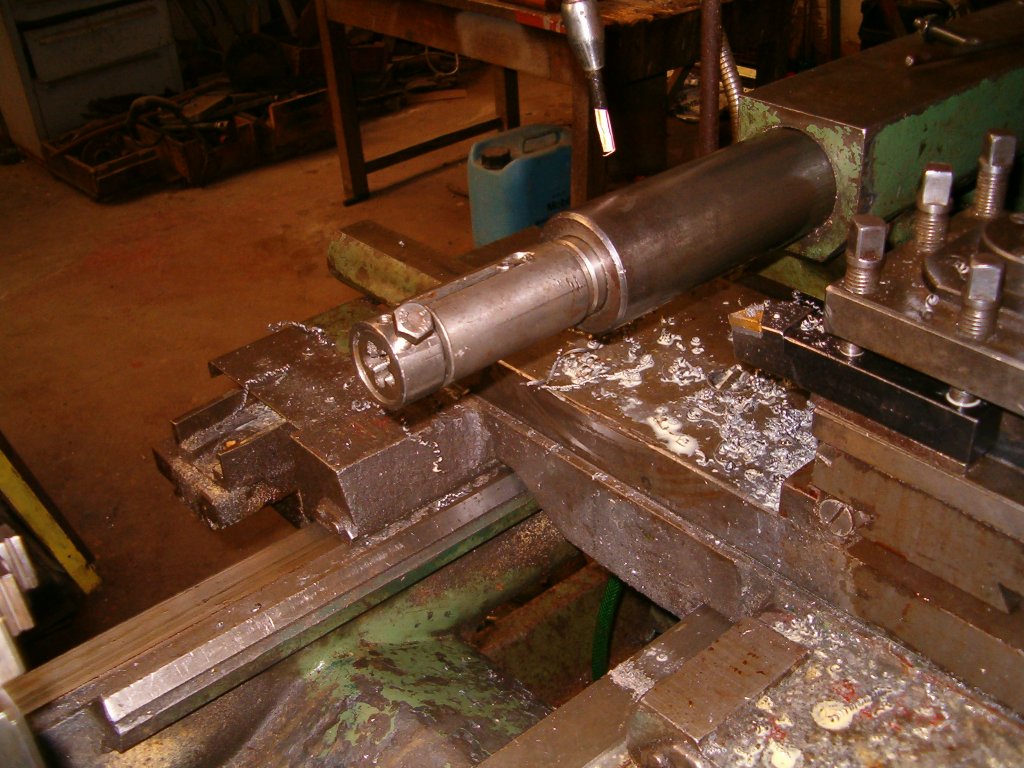

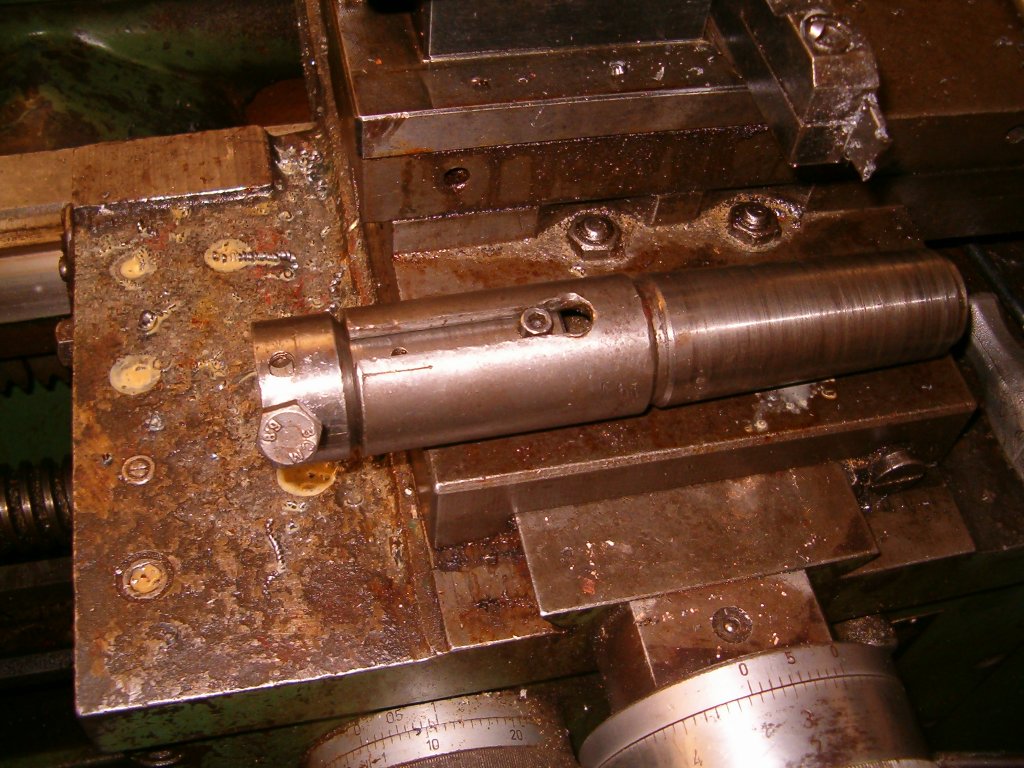

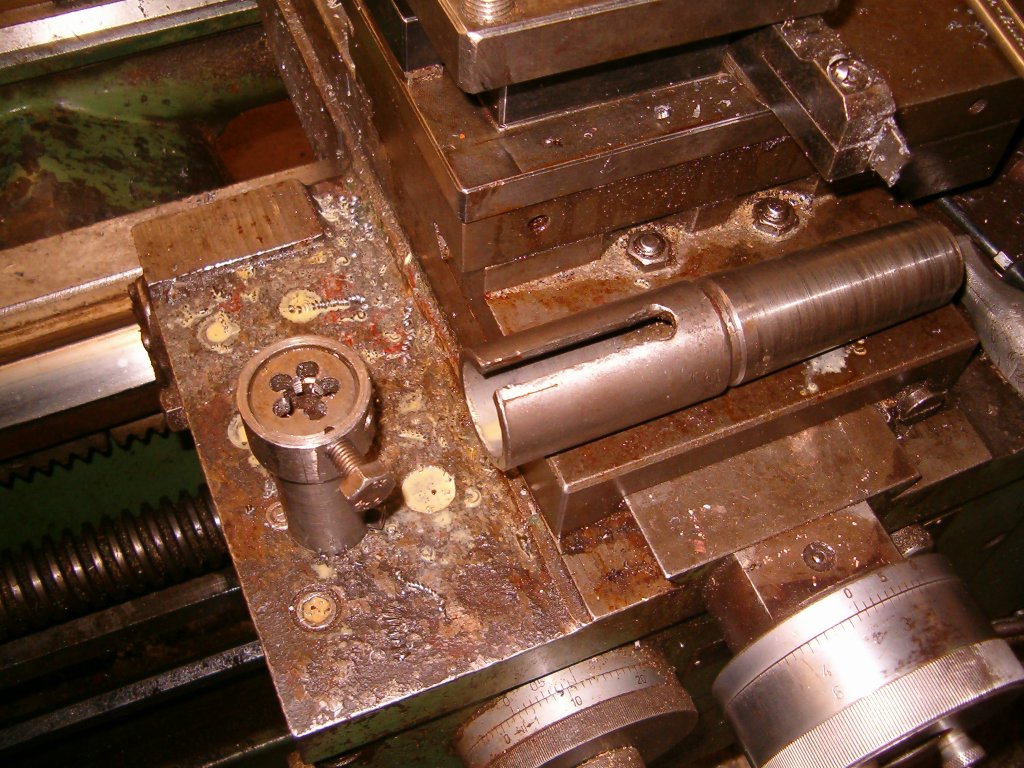

              Ето един центрови флашкодържател който съм го правил преди повече от 20 години . С него се работи много лесно и удобно защото самата резба си го движи . Натиснете снимката за да я уголемите

Прегледи:4
Размер:164.3 КБ
ID:5481165Натиснете снимката за да я уголемите

Прегледи:4
Размер:175.7 КБ
ID:5481166Натиснете снимката за да я уголемите

Прегледи:4
Размер:197.4 КБ
ID:5481167
              Без цигари и алкохол ще съм най здравия труп в гробищата .

              Коментар


              • #8
                От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

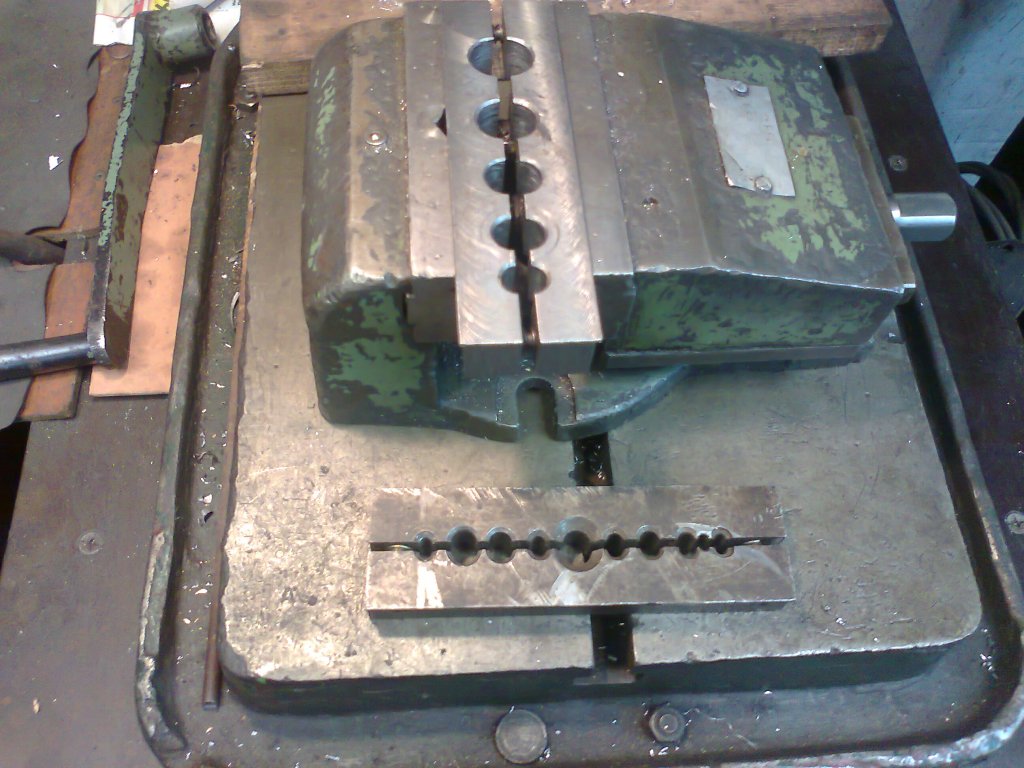

                Здравейте колеги! Ще ви покажа едно приспособление за захващане на болтове и прътов материал с неголеми дължини когато трябва да не нараним повърхностите.Навремето го ползувахме да чеканим поансони и игли за матриците.Направено е по следният начин в двата края на челюстите се пробиват отвори в които се слагат водачи (с пружинки)след което се челосват с мъртво парче ламарина с дебелина 1 -1.5 мм. после се пробиват отвори с център мъртвото парче и различни р/ри.След това се отстранява ламарината и имате готова стиска ,която слагате на менгемето.Може да ползувате за пробиване по остта или ексцентрични отвори спрямо центъра и т.н. Ето и приспособлението в два варианта за различни те р/ри Ф.Направени са две анзисчета по 2мм по дължина от външната страна, за да не пропада стиската , а да лежи в/у чулюстите на менгемето.
                .Натиснете снимката за да я уголемите

Прегледи:1
Размер:138.9 КБ
ID:5481622
                Последно редактирано от pgv64; 13-05-13, 16:44.
                "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
                Ат.Буров.

                Коментар


                • #9
                  От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

                  Навремето използвах тоя шестен,за производство на големи гайки от Ф.Условието е следното,пробиваме отвор на Ф-то което ще обработваме(в случая 20мм)и го затягаме със гайка,закрепваме фрезера във универсала(в случая свредло ф-25,заточено като фрезер) и поставяме шестена във ножодържача,отнемаме от едната страна,превъртаме шестена и така до получаване на готов детайл.

                  Вива: Което само доказва, че земята е била плоска, преди да я намотаят на глобус...

                  Коментар


                  • #10
                    От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

                    Евала за темата и за идеите които споделяте, не спирайте ,този който иска да научи и без пиксели ще успее

                    Коментар


                    • #11
                      От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

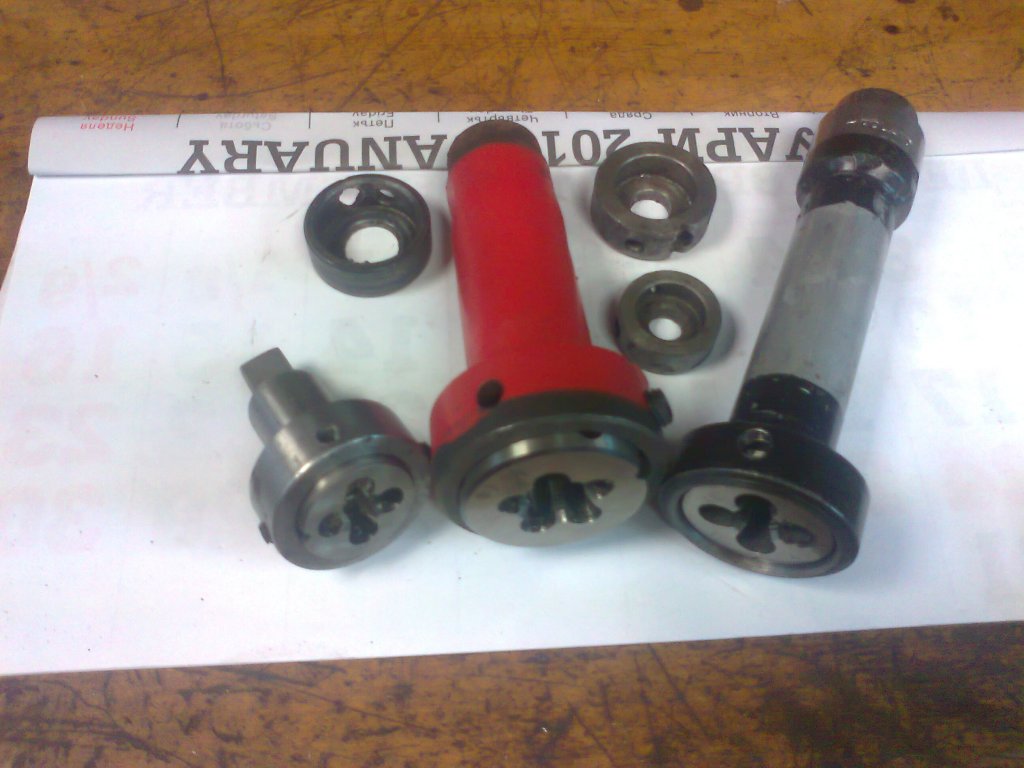

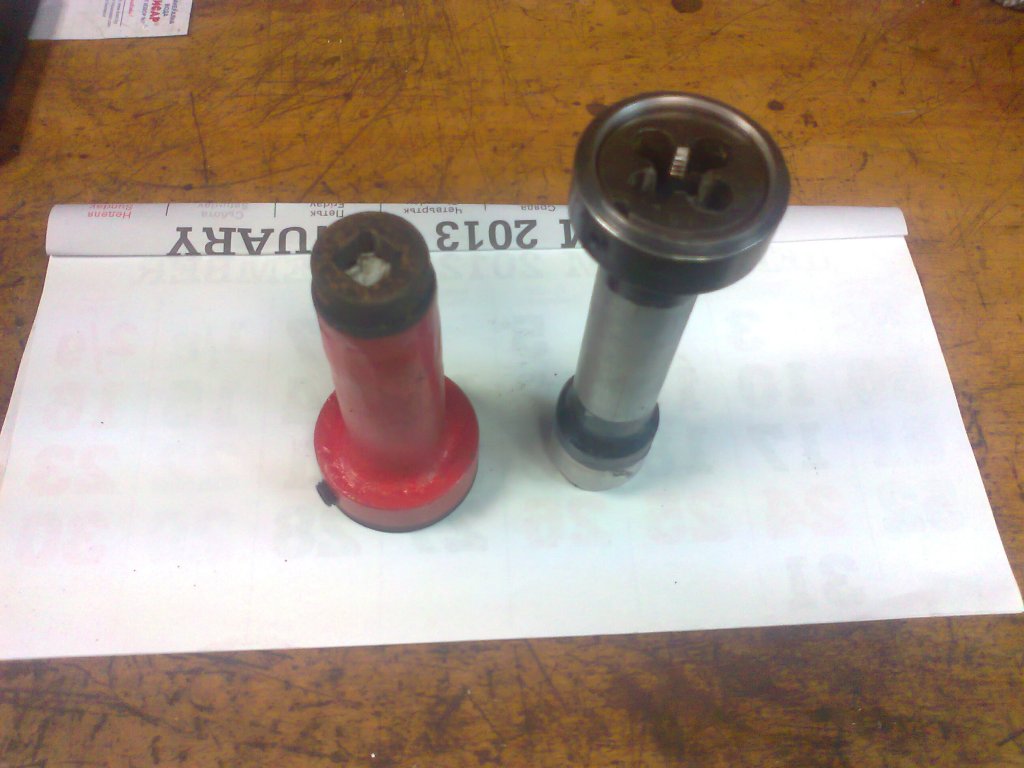

                      Привет колеги! Днес ще ви покажа едни нестандартни плашкодържачи ,които се използуват когато има неудобни за нарязване резби или да прокараме наранени такива.Например наранена шпилка на главината на автомобила -не е удобно ,невъзможно с обикновен плашкодържач да свършим работа или U -образна шпилка ,за нарязване на двата края или поправяне на наранената им резба.Както ще видите на снимките това е основа за плашка (може и от стар плашкодържач) на която е заварено парче тръба , а в другият му край вложка от гедоре (примерно спукана или пък стара ръждава)Използува се за рамо ,кръстачка от гедоре.Използувам и преходници за по малките р/ри плашки.Натиснете снимката за да я уголемите

Прегледи:2
Размер:98.7 КБ
ID:5484791Натиснете снимката за да я уголемите

Прегледи:2
Размер:97.2 КБ
ID:5484792
                      "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
                      Ат.Буров.

                      Коментар


                      • #12
                        От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

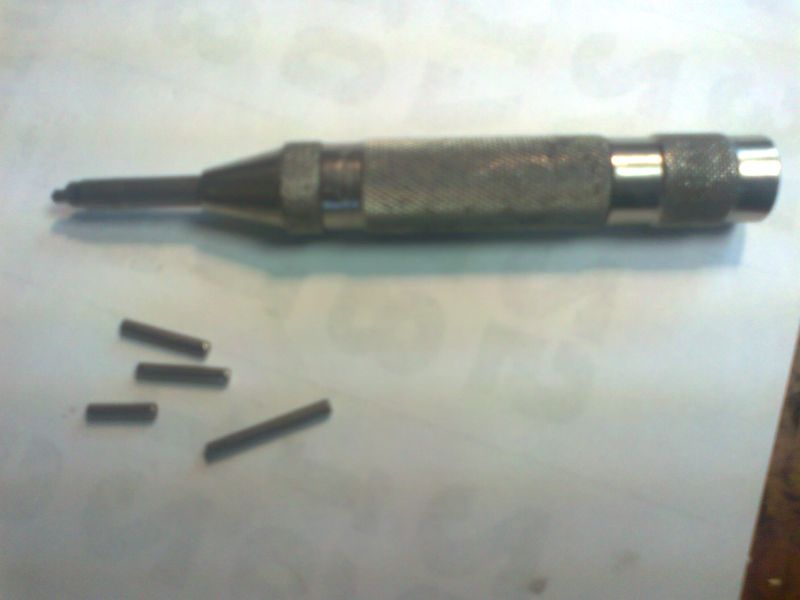

                        Сега ще ви покажа един много удобен шлосерски инструмент.Той замества "третата ръка" .Това е автоматичен център- изключително удобен и полезен .Когато хем трябва да придържаш детайла хем да даржиш центъра хем да биеш по него с чука (когато е обикновен център) и обикновенно мръднеш и после псуваш.А това инструментче само го поставяш в/у маркировката и натискаш, той щрака- и оставя центровъчна следа (вдлъбнатина).На моят, понеже е ползуван много години рационално ,му направих малко подобрение.Разпробих върха му и набих ролка от иглен лагер .сега износването на върха и много по-бавно , защото иглата е с много голяма твърдост и същевременно не е крехка.Купих го преди 15г. от битака, от един манго за левче,щото той не знаеше какво продава.Ето го и него а отстрани са иглите от лагер.
                        Натиснете снимката за да я уголемите

Прегледи:2
Размер:30.0 КБ
ID:5484796
                        "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
                        Ат.Буров.

                        Коментар


                        • #13
                          От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

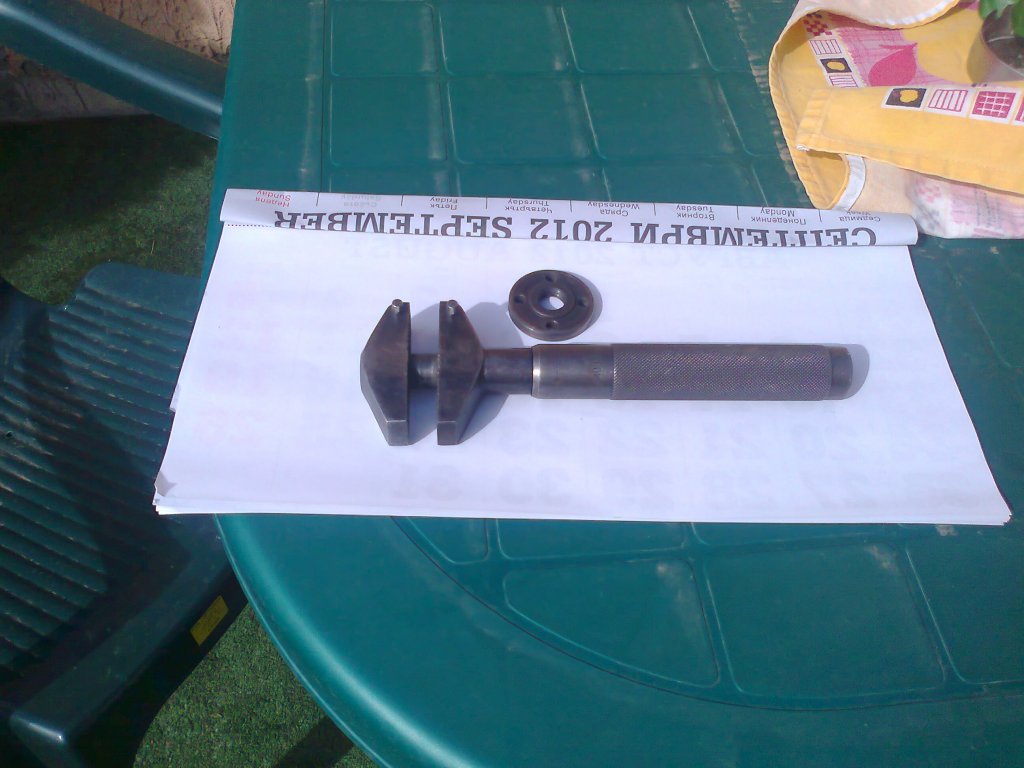

                          Всички знаем колко са "кашкавалени" ключовете за притискателната гайка на флексовете.Натиснеш повече и той се изкриви и псуваш ли псуваш.Ето едно решение на проблема.Раздвижен ключ тип "френски" ,на който се пробиват отвори на челюстите, странично с видиева бургия ф5 ,на която сме обрали страниците на видията до ф4,95 . В отворите се набиват ф5 игли от ролков (иглен) лагер или парчета Ф5 от стомана 65Г.Мойте са от лагер. И понеже е раздвижен ключа става за всички модели гайки на флексове. Ето резултата:
                          Натиснете снимката за да я уголемите

Прегледи:2
Размер:100.6 КБ
ID:5484804
                          "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
                          Ат.Буров.

                          Коментар


                          • #14
                            От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

                            На всеки който работи на струг,му се е налагало да "подпре"детайл със голям отвор,във който нормалният център влиза и от него няма смисъл.Поради тази причина,навремето изработих два нестандартни центъра,средният "хваща" до ф-60,а големият до ф-130мм.Изработих и тапа,поставя се на стандартният център М-5,която "ляга" на конуса на центъра и работи до ф-65мм.

                            Вива: Което само доказва, че земята е била плоска, преди да я намотаят на глобус...

                            Коментар


                            • #15
                              От: Нестандартни ,хитроумни и евтини приспособления (Инструменти)

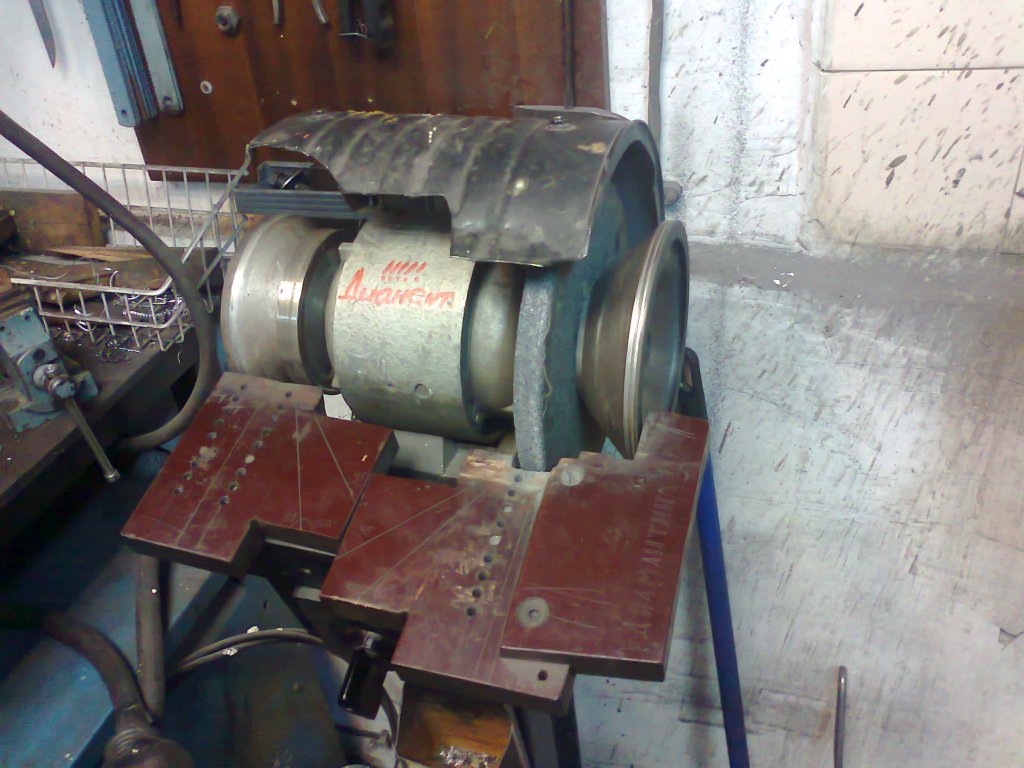

                              Ето едно нестандартно решение за шмиргел.Вместо стандартните камъни за заточване на инструменти с твърдосплавни пластини(стругарски ножове , видирани фрезови глави, свредла за бетон и др.) се използуват шайби с диамантено покритие- така наречените диамантини.Предимството им е че режещият ръб става гладък и остър ,като бръснач и са много износоустойчиви .Първата шайба която поставих на шмиргел беше през 2002г. и до момента работя на нея и има още хляб за 20г.С две думи ,ако се работи (точи) внимателно без голям натиск ,то шайбите работят прекрасно и са практически вечни Моите са две с аксиално покритие и една по -малка с радиално покритие на техн.диамант.Оставил съм и един камък за грубо - стомана , кобалт. Като кобалтовите ножове ги заглаждам накрая на диамантината.Единственият им недостатък е цената - скъпи са. Но на битака в "Малашевци" (Орландовци за някой) ги има на сносни цени. Аз уцелих тото с моите - по 15лв. парчето ,а най малката за 5. Но то е късмет.Та ето и шмиргелчето:
                              Натиснете снимката за да я уголемите

Прегледи:5
Размер:126.4 КБ
ID:5488580
                              "Българинът ще стане велик гражданин на света в деня, когато зареже най-долното си качество - винаги да гледа да мине тънко и да не си плати справедливо за това, което получава!"
                              Ат.Буров.

                              Коментар
