3-фазен ел. двигател на монофазен ток (изчисления).

Свий
X

  • Филтър
  • Час
  • Покажи
Изчисти всичко
нови мнения

  • 3-фазен ел. двигател на монофазен ток (изчисления).

    Здравейте попадна ми едно малко електрическо моторче което пробвах че работи, и смятам да го ползвам за нещо.
    Понеже ел. двигателя е трифазен, трябваше да изчисля работен кондензатор.

    Моторът е производство на Елпром-Тетевен
    Тип: АО 021/4 0,250 kW (250 вата) 50 Hz

    При схема триъгълник и напрежение 220 волта му дават ток 0.85

    При схема звезда и напрежение 380 му дават 0.8* (третата цифра е изтрита леко затова приемам че е 0.85)
    Само се бъркам това фазовия или линейния ток е? Но при сметките ползвам него като само сменям корен от 3 с корен от 2 в зависимост дали смятам за 380 звезда или 220 триъгълник.)

    Косинус Фи 0.68
    КПД-то го приемам за 0.85
    Оборотите са мисля 1370 в минута (леко е изтъркана табелката

    Та като тегля чертата излиза че работният кондензатор трябва да бъде приблизително 32 микроФарада (при схема триъгълник и напрежение 220 волта разбира се)
    А за напрежението знам е трябва да е 350-400 волта.
    Та правилна ли е тази сметка? Като правя проверка с тези числа за връзката между ток, напрежение кпд и косинус фи всичко излиза вярно та би следвало и сметката за кондензатора да е вярна?
    Поздрави!

  • #2
    От: 3-фазен ел. двигател на монофазен ток (изчисления).

    Какви са тези сложни изчисления?!
    C = 2 800.I/U
    В твоя случай 10.8 микрофарада. Абе, като го пуснеш виж тока - ако е около номиналния, значи си улучил.
    Когато човек нe чувства привързаност, той е постигнал освобождение!

    Lancia Delta HF Integrale Evolucione

    Коментар


    • #3
      От: 3-фазен ел. двигател на монофазен ток (изчисления).

      Привет, благодаря за твоята сметка, само че формулата която си дал е за схема "звезда"
      Не е ли редно при ползване на монофазен ток да го закача на триъгълник, и да ползвам съответната формула?

      Cp=4800*I/U mF

      И още нещо, преди време бях гледал едни руски схеми където се ползваха повече от 1 работни кондензатора, и уж било много по ефективно. Сега обаче не мога да намеря точно тези схеми. Има ли истина в това или по-скоро съм гледал нещо друго?

      Коментар


      • #4
        От: 3-фазен ел. двигател на монофазен ток (изчисления).

        + Още нещо: Някой знае ли някаква алтернатива на т.н. Ключ Рига? (Пуск ключ)?

        Коментар


        • #5
          От: 3-фазен ел. двигател на монофазен ток (изчисления).

          Първоначално публикуван от StickWelder Преглед на мнение
          + Още нещо: Някой знае ли някаква алтернатива на т.н. Ключ Рига? (Пуск ключ)?
          Ами то ключ рига е алтернатива на центробежния изключвател. Другата възможност е с някакво време реле да се изключва.

          Коментар


          • #6
            От: 3-фазен ел. двигател на монофазен ток (изчисления).

            Първоначално публикуван от StickWelder Преглед на мнение
            Привет, благодаря за твоята сметка, само че формулата която си дал е за схема "звезда"
            Не е ли редно при ползване на монофазен ток да го закача на триъгълник, и да ползвам съответната формула?

            Cp=4800*I/U mF

            И още нещо, преди време бях гледал едни руски схеми където се ползваха повече от 1 работни кондензатора, и уж било много по ефективно. Сега обаче не мога да намеря точно тези схеми. Има ли истина в това или по-скоро съм гледал нещо друго?
            Истина има, а доколко отговаря на истината ще трябва да установиш сам. Ще гледам да кача едни схеми, но по-късничко. Най-грубата алтернатива на ключ Рига е комбинацията от бутон и ЦК ключе с достатъчно "дебели" контакти.
            Искам винаги да съм най-бързия, дори и на паркинга!
            Колин Макрий

            Коментар


            • #7
              От: 3-фазен ел. двигател на монофазен ток (изчисления).

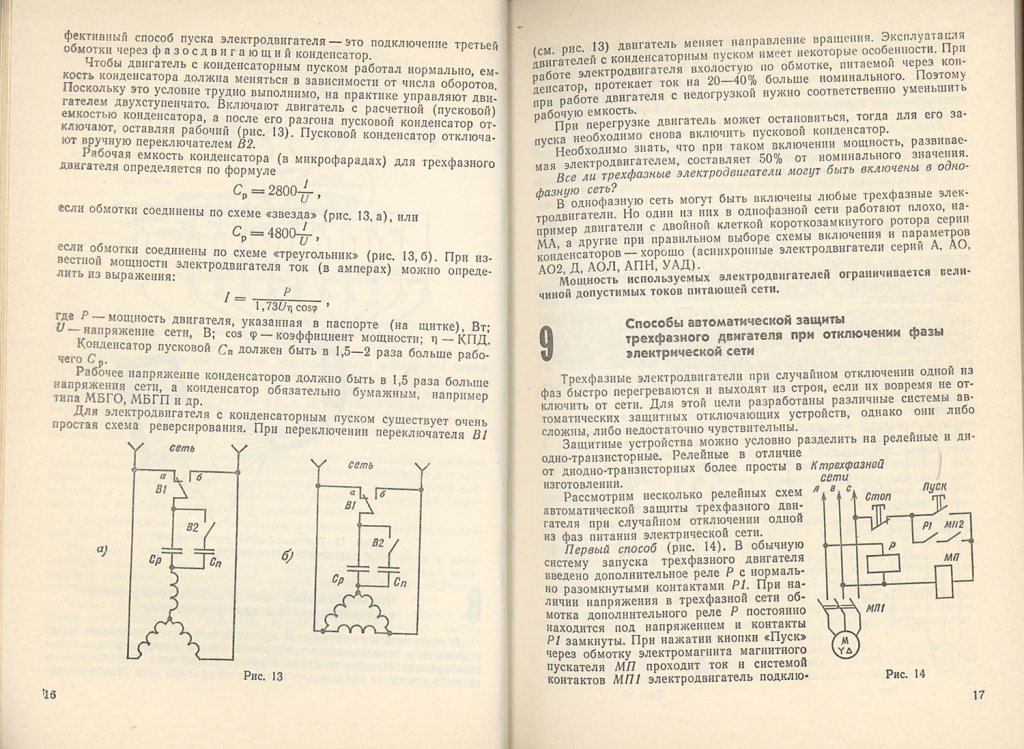

              Ето и част от обещаните схеми, но почнете четенето от долната картинка!

              Натиснете снимката за да я уголемите

Прегледи:1
Размер:201.5 КБ
ID:5543991
              Прикачени файлове
              Искам винаги да съм най-бързия, дори и на паркинга!
              Колин Макрий

              Коментар


              • #8
                От: 3-фазен ел. двигател на монофазен ток (изчисления).

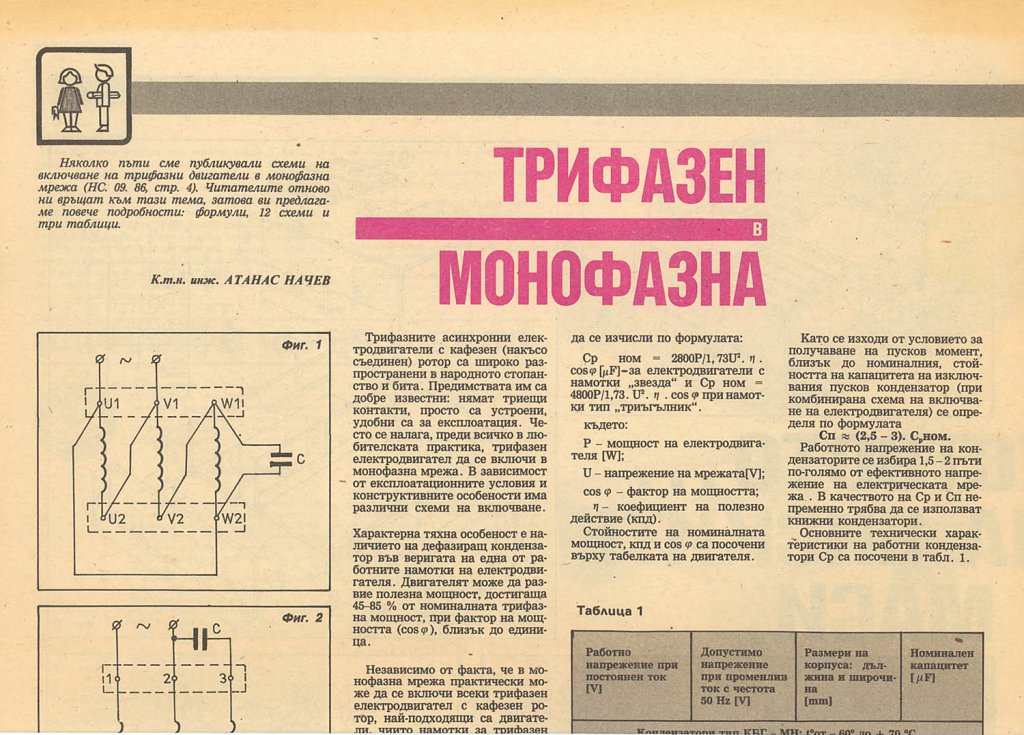

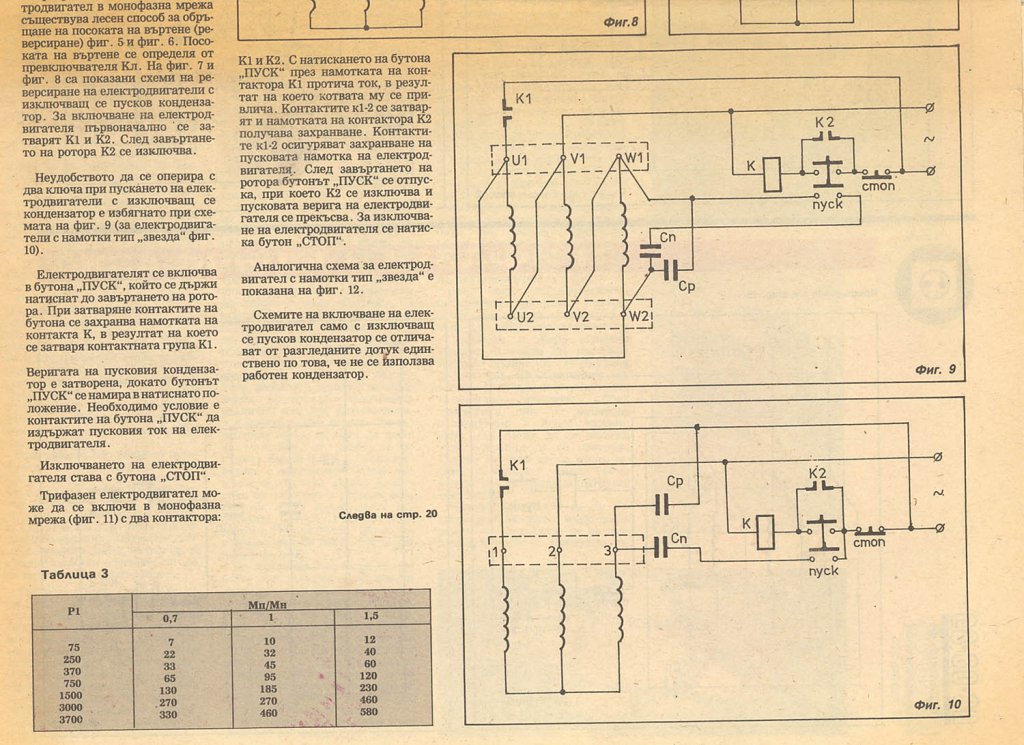

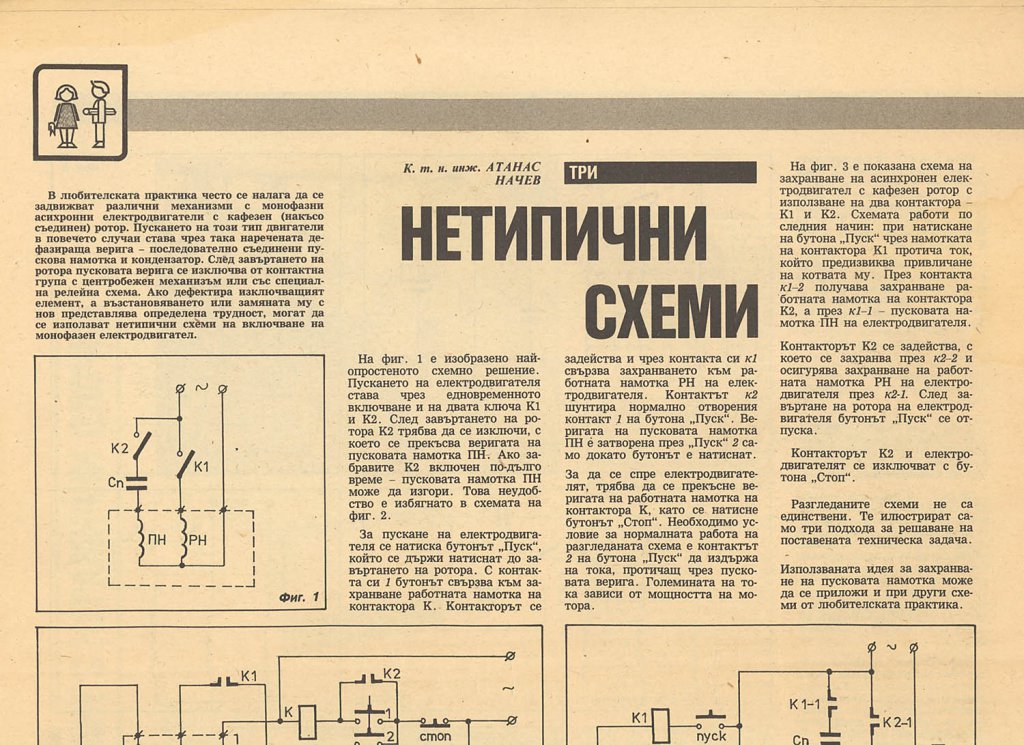

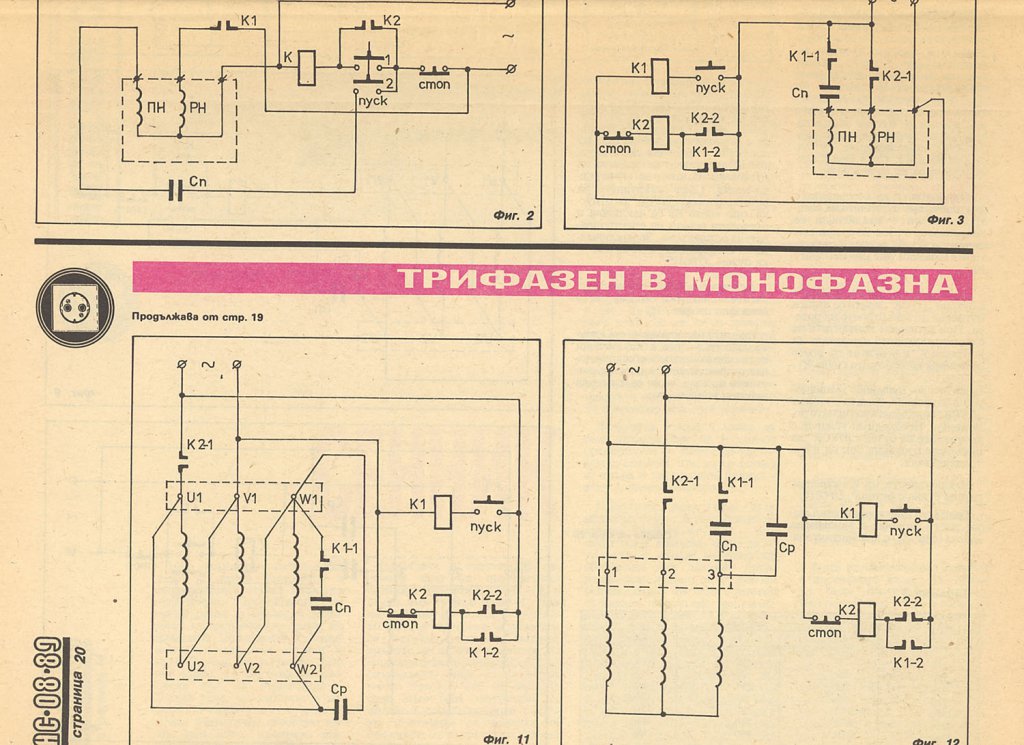

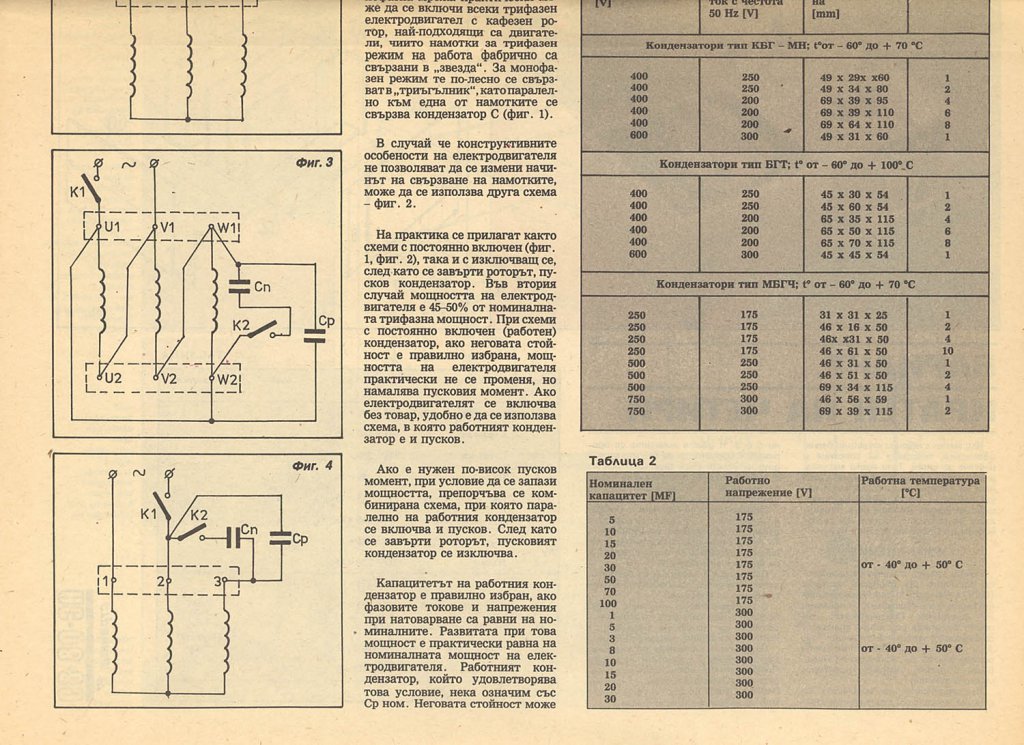

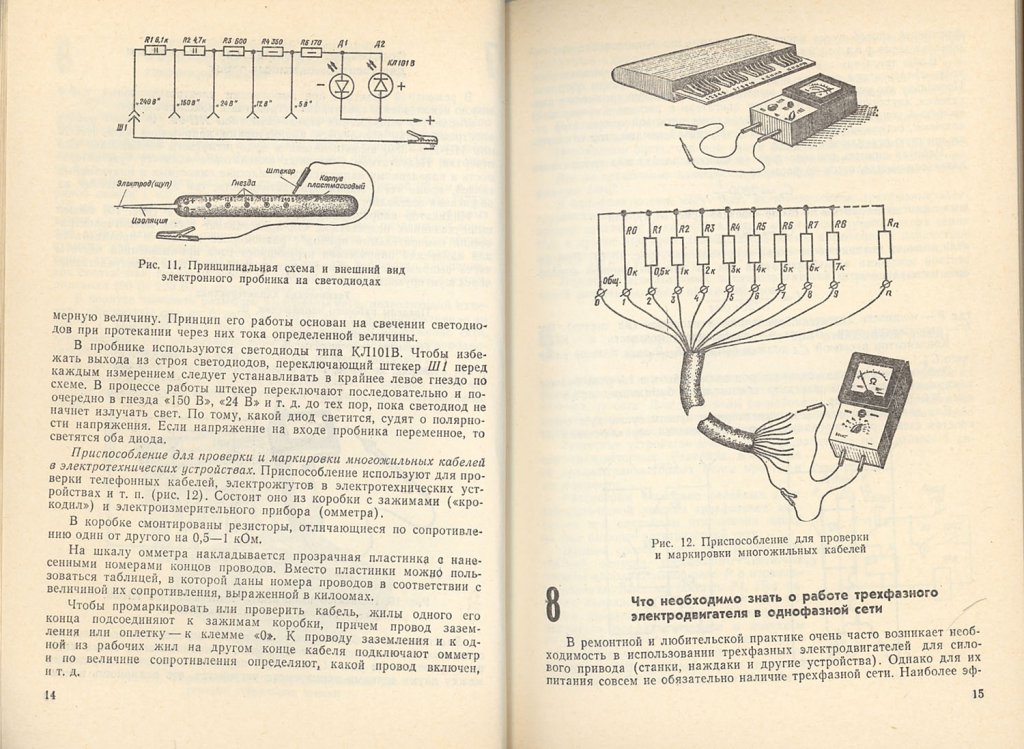

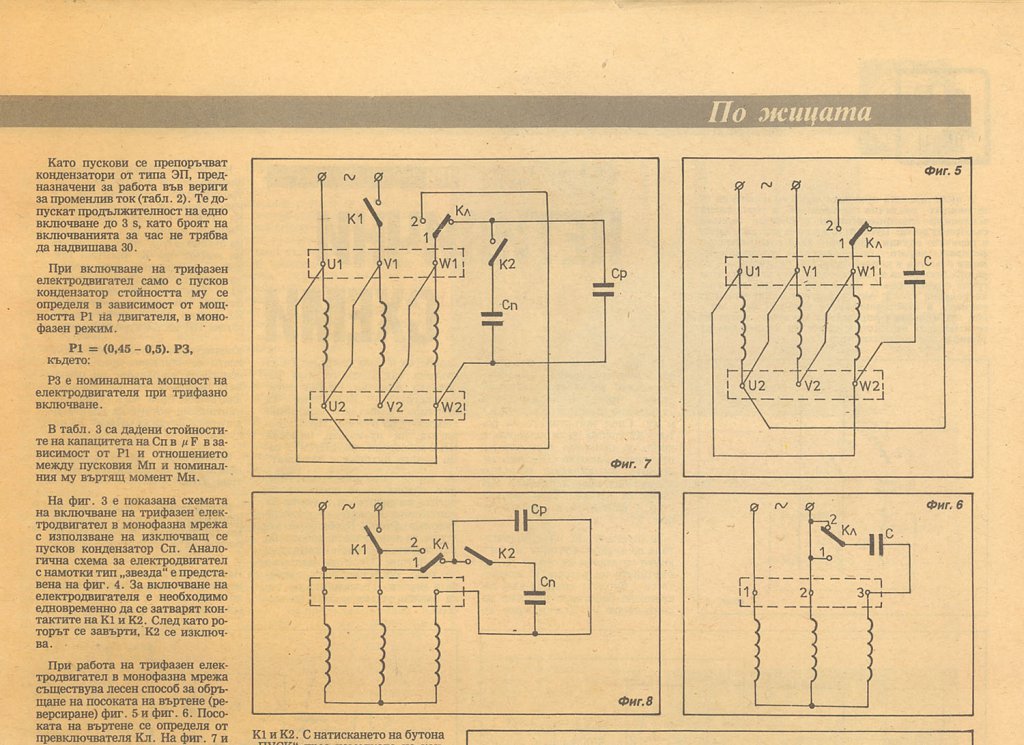

                Хайде и останалите:

                Натиснете снимката за да я уголемите

Прегледи:1
Размер:189.3 КБ
ID:5544058

                Натиснете снимката за да я уголемите

Прегледи:1
Размер:194.0 КБ
ID:5544062

                Натиснете снимката за да я уголемите

Прегледи:1
Размер:159.2 КБ
ID:5544067

                Натиснете снимката за да я уголемите

Прегледи:1
Размер:181.2 КБ
ID:5544073

                Натиснете снимката за да я уголемите

Прегледи:1
Размер:201.8 КБ
ID:5544077

                Натиснете снимката за да я уголемите

Прегледи:1
Размер:147.7 КБ
ID:5544082

                Малко ще трябва да си понаставите страниците!!!
                Искам винаги да съм най-бързия, дори и на паркинга!
                Колин Макрий

                Коментар


                • #9
                  От: 3-фазен ел. двигател на монофазен ток (изчисления).

                  Баси. Това с кондензаторите е компромис.
                  Ако мислиш да го ползваш сериозно тоя двигател му сложи едно регулаторче на 220В.
                  Бан-метод с който модераторите налагат на останалите своя начин на мислене.
                  Към модераторите-А изтрийте го сега.
                  Суратя утрепа и тоя форум. Жалко. Сбогом Приятели. Вальо. О888 557Ч7Ч

                  Коментар


                  • #10
                    От: 3-фазен ел. двигател на монофазен ток (изчисления).

                    Първоначално публикуван от drukman Преглед на мнение
                    Баси. Това с кондензаторите е компромис.
                    Ако мислиш да го ползваш сериозно тоя двигател му сложи едно регулаторче на 220В.
                    Защо да е компромис? При цената на кондензаторите си заслужава да се направи, особенно ако е само един електродвигател. Ако ще се правят много двигатели от трифазен на монофазен тогава сумата за кондензаторите става сериозна.

                    Коментар


                    • #11
                      От: 3-фазен ел. двигател на монофазен ток (изчисления).

                      Не знам как я смяташ тая цена но при загубата на мощност която тая сиромашка система дава и разликата в цената на мотори с толкова разлика в мощността може да не излезе чак далавера.
                      Място, КПД, стабилност няма да коментирам.
                      Бан-метод с който модераторите налагат на останалите своя начин на мислене.
                      Към модераторите-А изтрийте го сега.
                      Суратя утрепа и тоя форум. Жалко. Сбогом Приятели. Вальо. О888 557Ч7Ч

                      Коментар


                      • #12
                        От: 3-фазен ел. двигател на монофазен ток (изчисления).

                        И в крайна сметка всичко зависи от това, какво точно иска да постигне колегата. Ако иска да задвижи нещо с големината на шевна машина, защо пък не.
                        Искам винаги да съм най-бързия, дори и на паркинга!
                        Колин Макрий

                        Коментар


                        • #13
                          От: 3-фазен ел. двигател на монофазен ток (изчисления).

                          Като сметнеш че един монофазен електромотор струва колкото и трифазния, що не си купиш направо монофазен? Мога ти отговоря че щото има наличен трифазен, ама трифазен ток нема.

                          Коментар


                          • #14
                            От: 3-фазен ел. двигател на монофазен ток (изчисления).

                            Димич, при тия 250W трифазна мощност, нали се сещаш колко ще остане от нея в "монофазен" вариант. Та комай ще успее да задвижи някоя помпичка за аквариум.
                            Искам винаги да съм най-бързия, дори и на паркинга!
                            Колин Макрий

                            Коментар


                            • #15
                              От: 3-фазен ел. двигател на монофазен ток (изчисления).

                              При тези евтинки честотни регулатори с монофазно захранване, всяко такова трифазно двигателче е голяма благинка.
