Измайсторихме Сонда самоделка за лична употреба

[lakatnika]

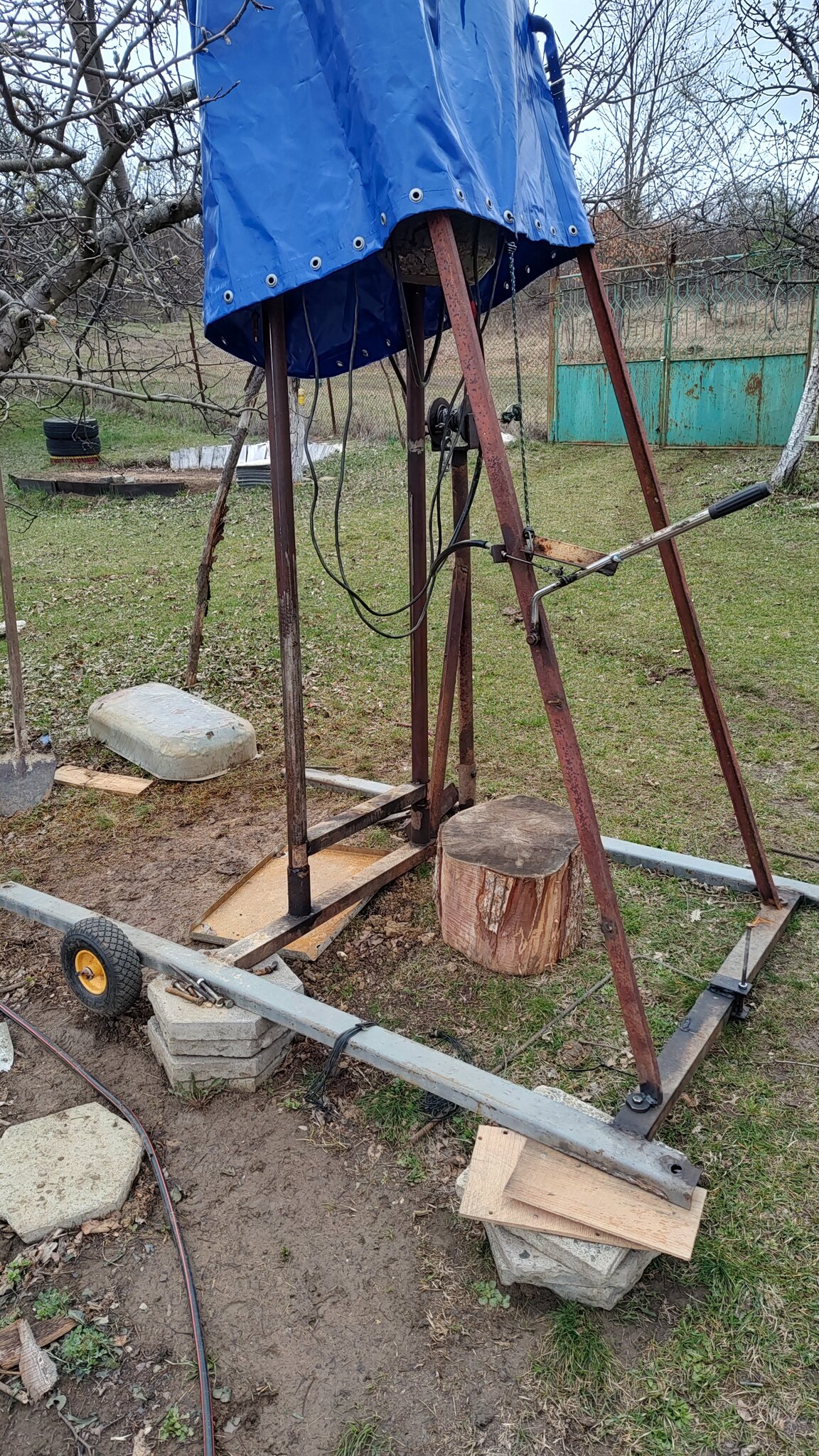

Здравейте, измайсторихме с бащата самоделка за сондаж на вилата. След като водата от собствен водоизточник (изворче, каптаж ) от година на година взе да пресъхва по рано и да идва по късно се решихме....
Имахме доста железария по двора и от тук от там с идеи и снимки се почна.

[lakatnika]

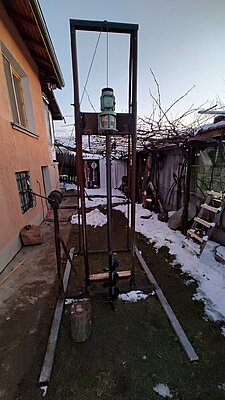

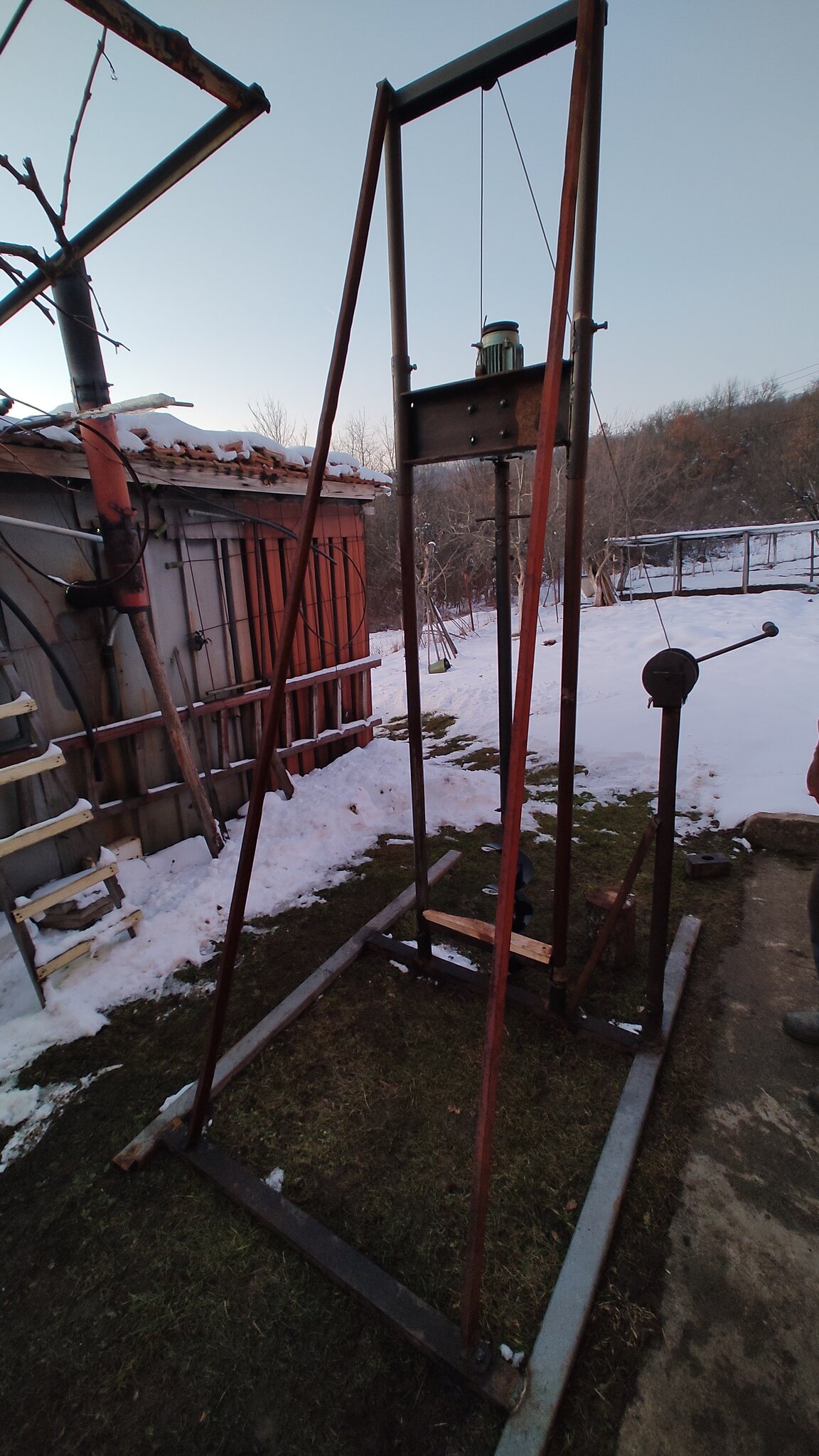

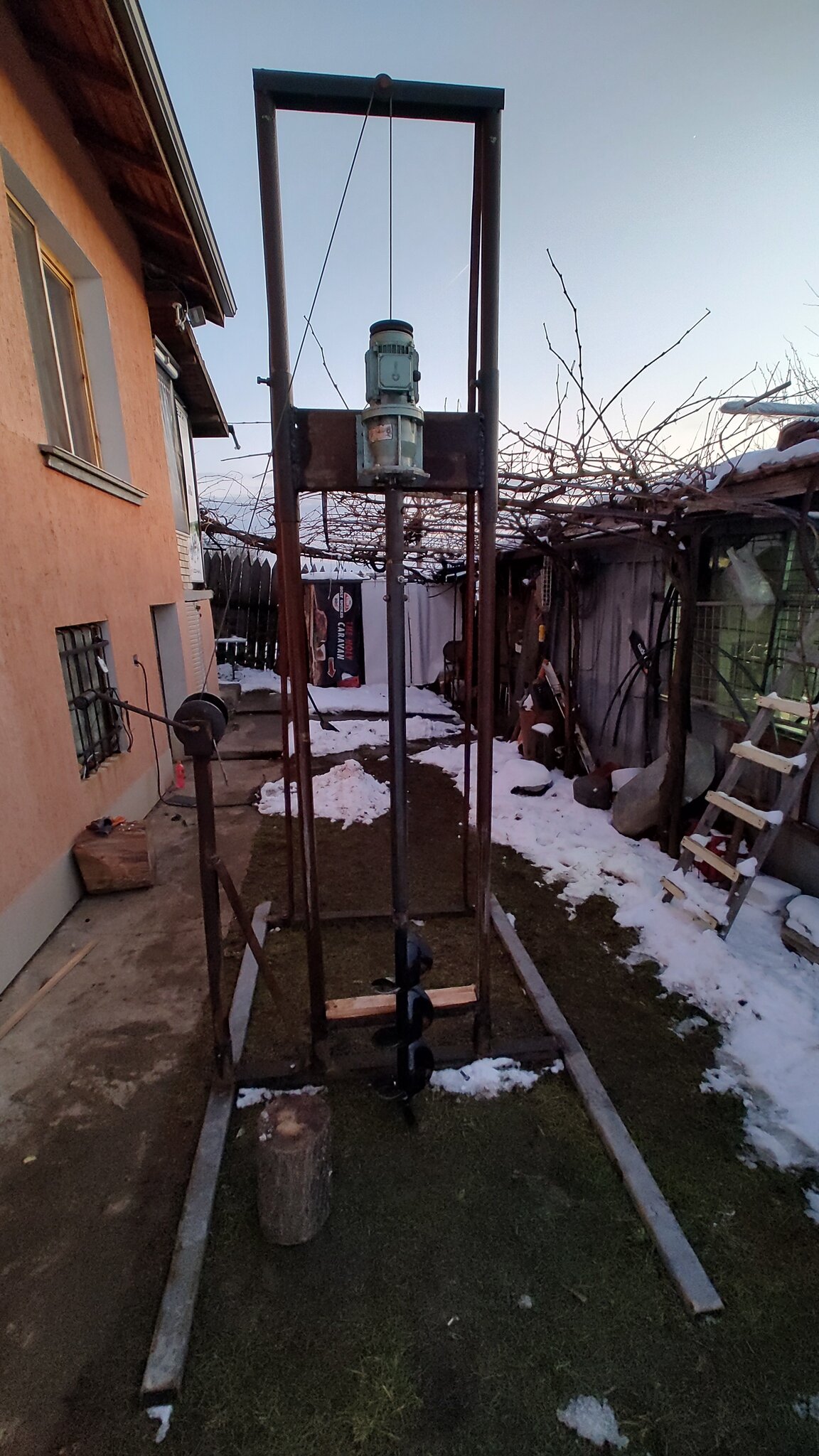

Това горе е в суров вид със стария счупен редуктор.

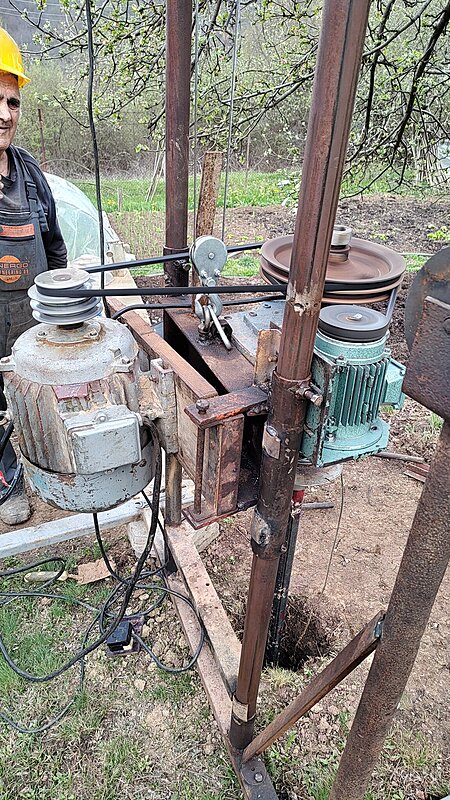

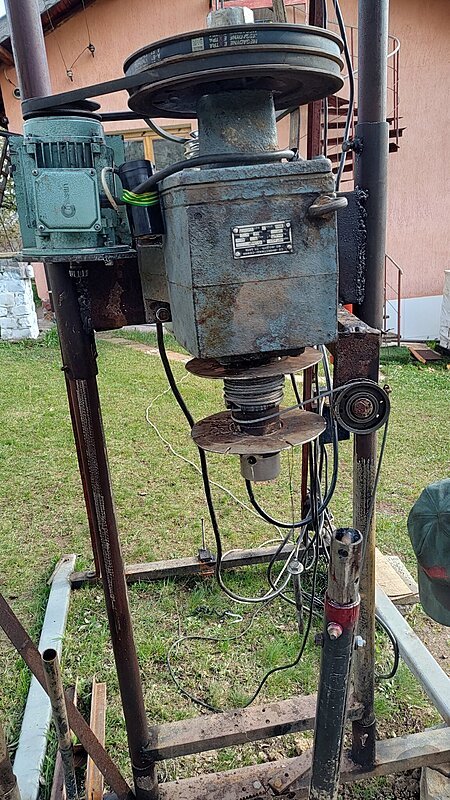

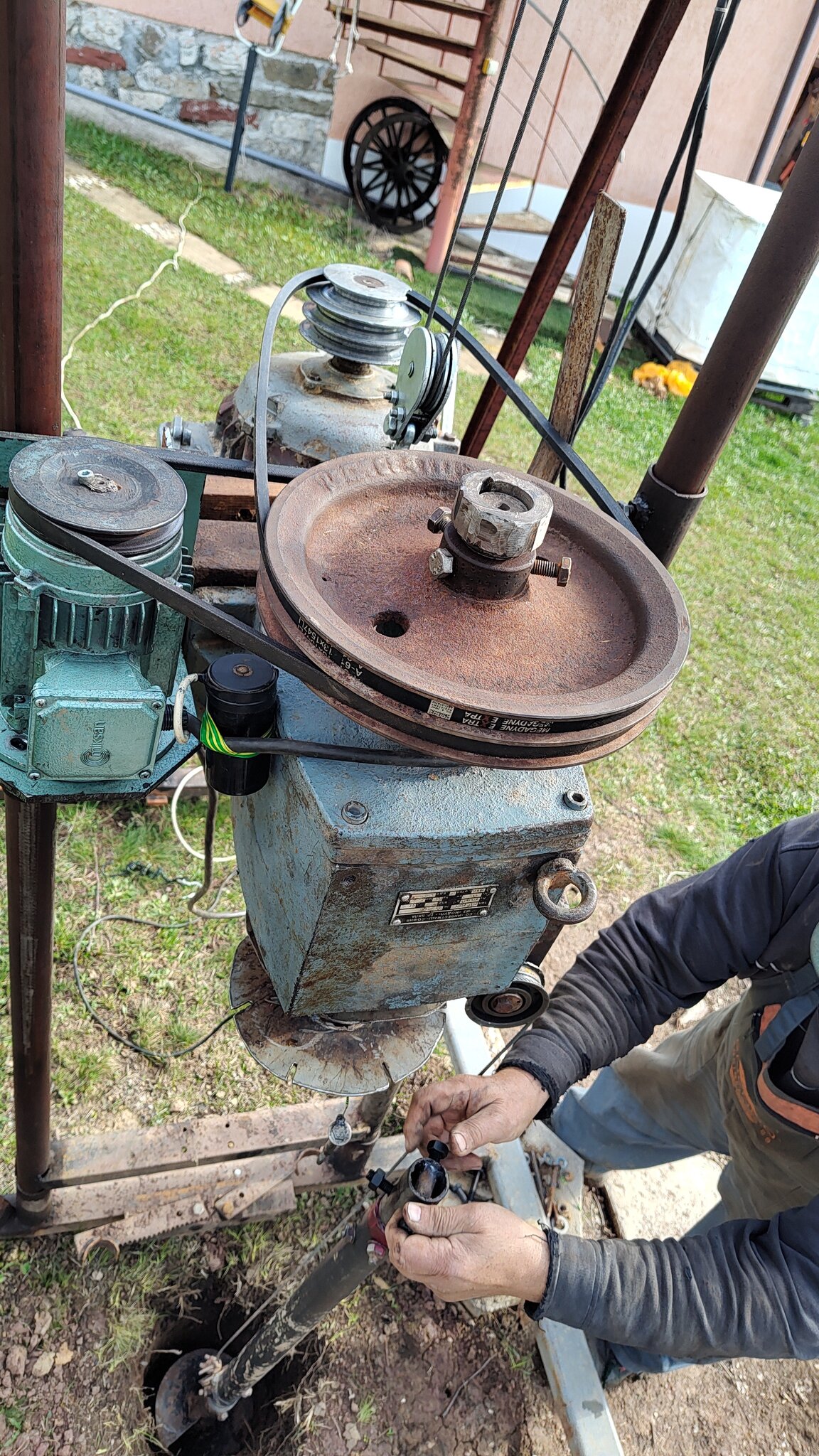

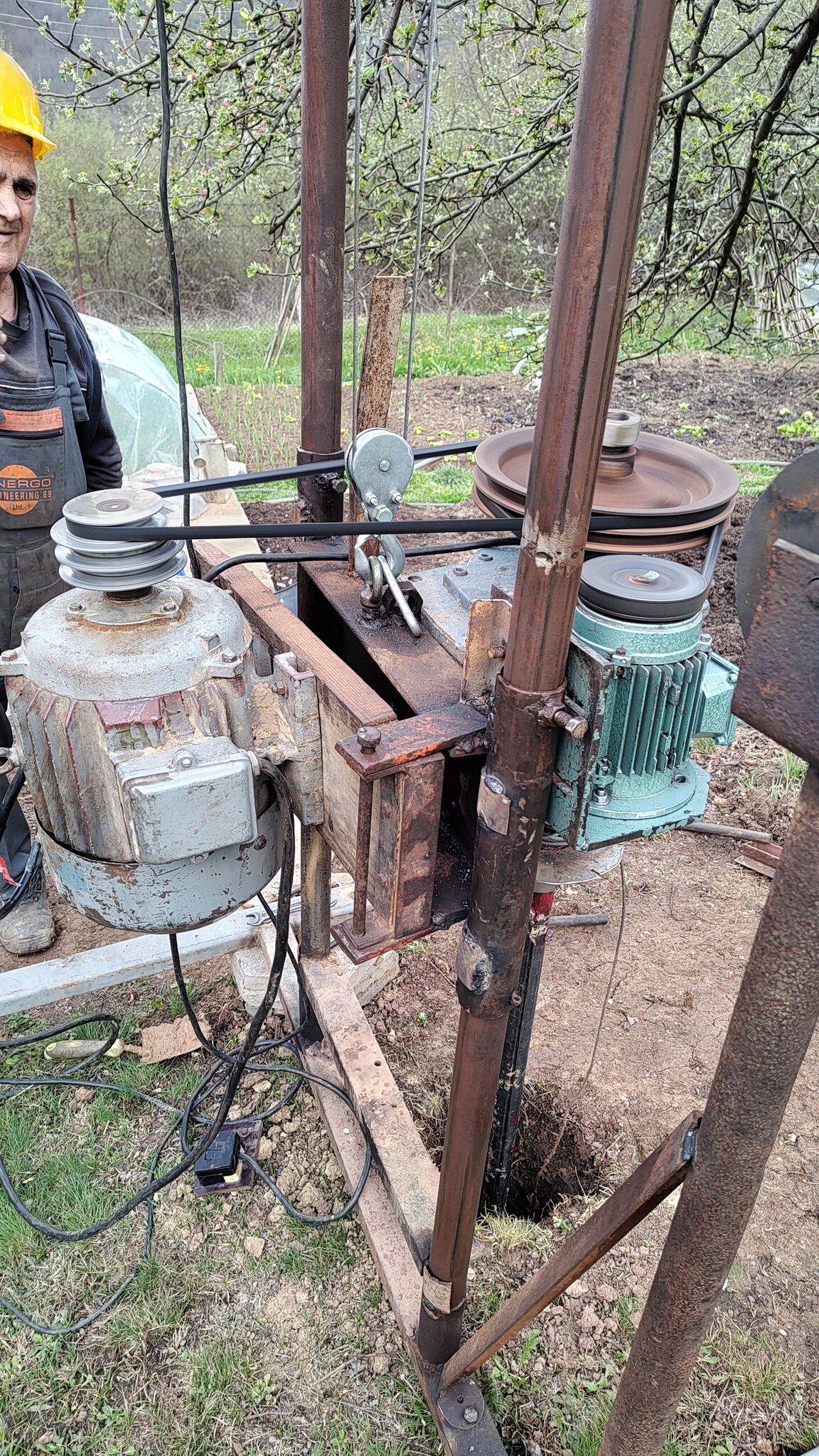

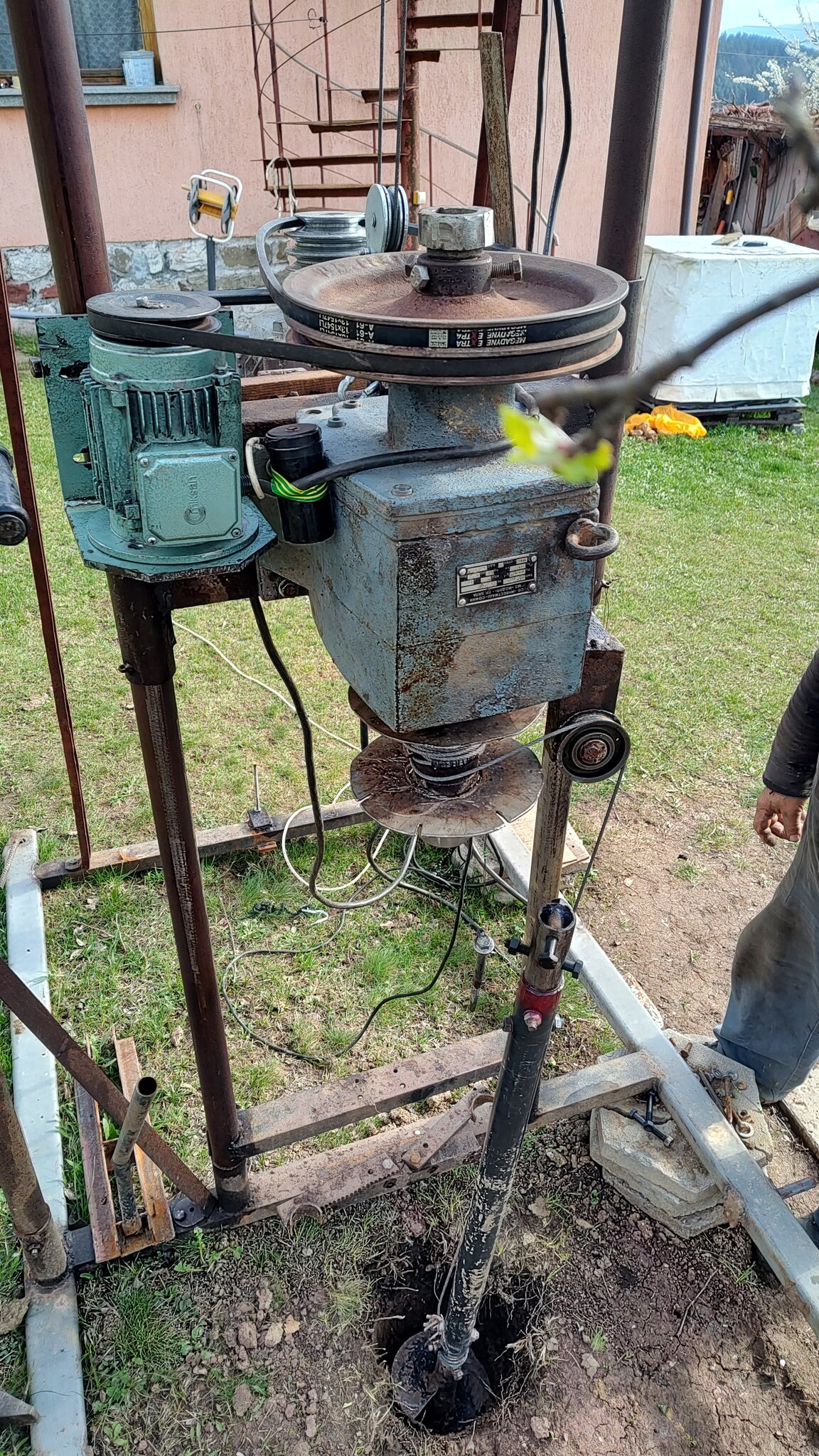

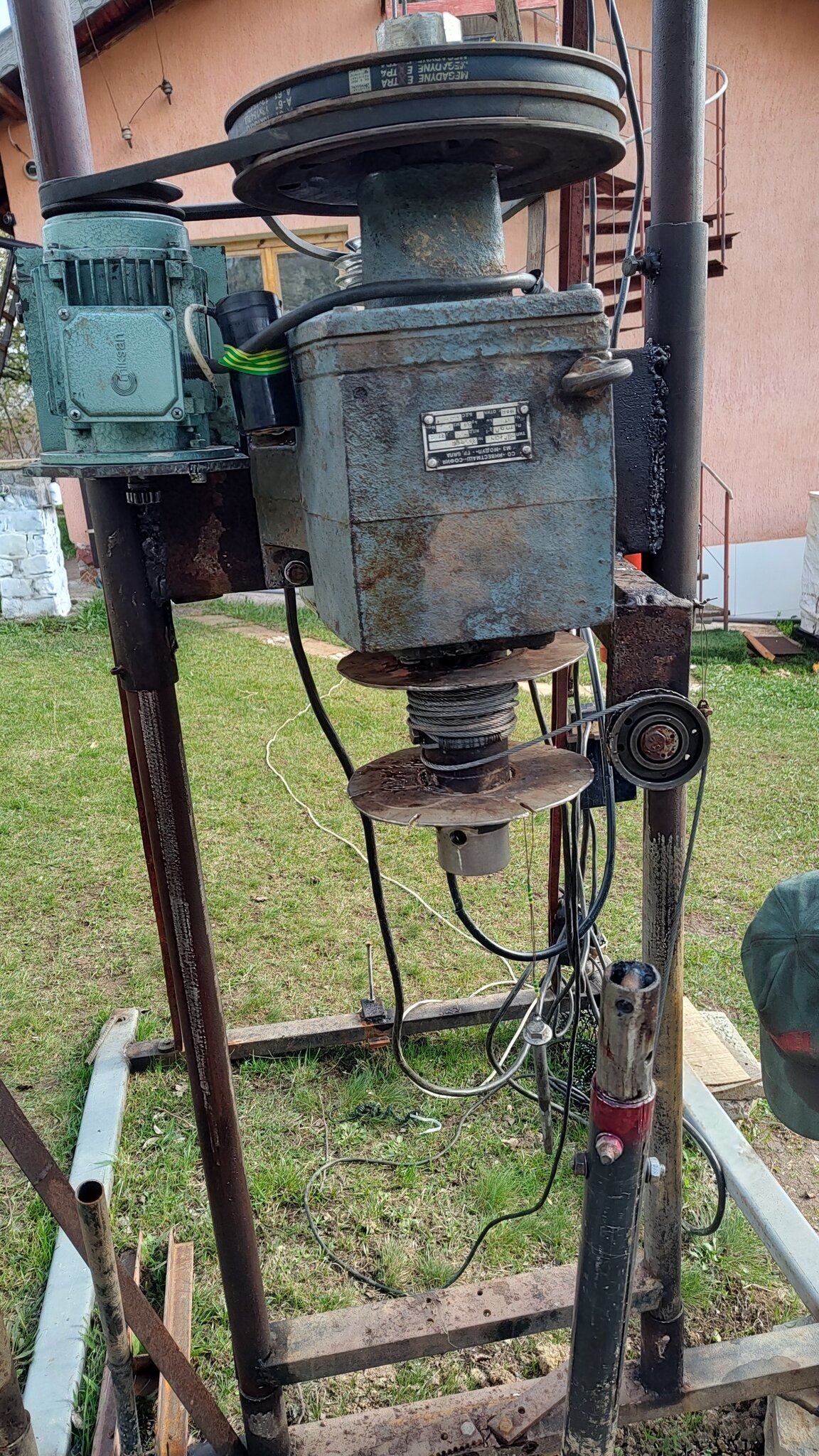

Ел. двигателя е 3,2 моно на 1440об., редуктора РЦС 100 с 31.5об. на изходящия вал. На ремъчна предавка е със ръчен съединител и докарваме точно 15 оборота в минута. Монтирахме на оста на редуктора макара с 20м. стоманено въже 10мм., тя се върти от допълнителен мотор 0.4кв. пак с ремъчна предавка и за целта отгоре на редуктора има двуканална шайба 280мм. постоянно зацепена.
Така с единия двигател пускаме а с другия вдигаме винта с тръбите.

[lakatnika]

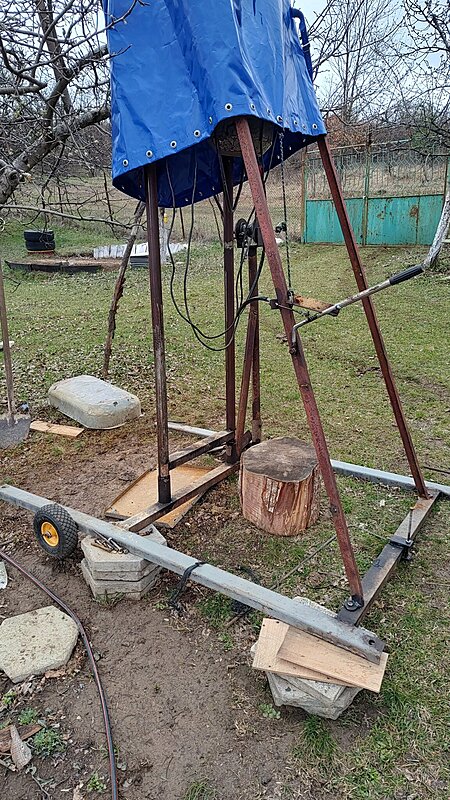

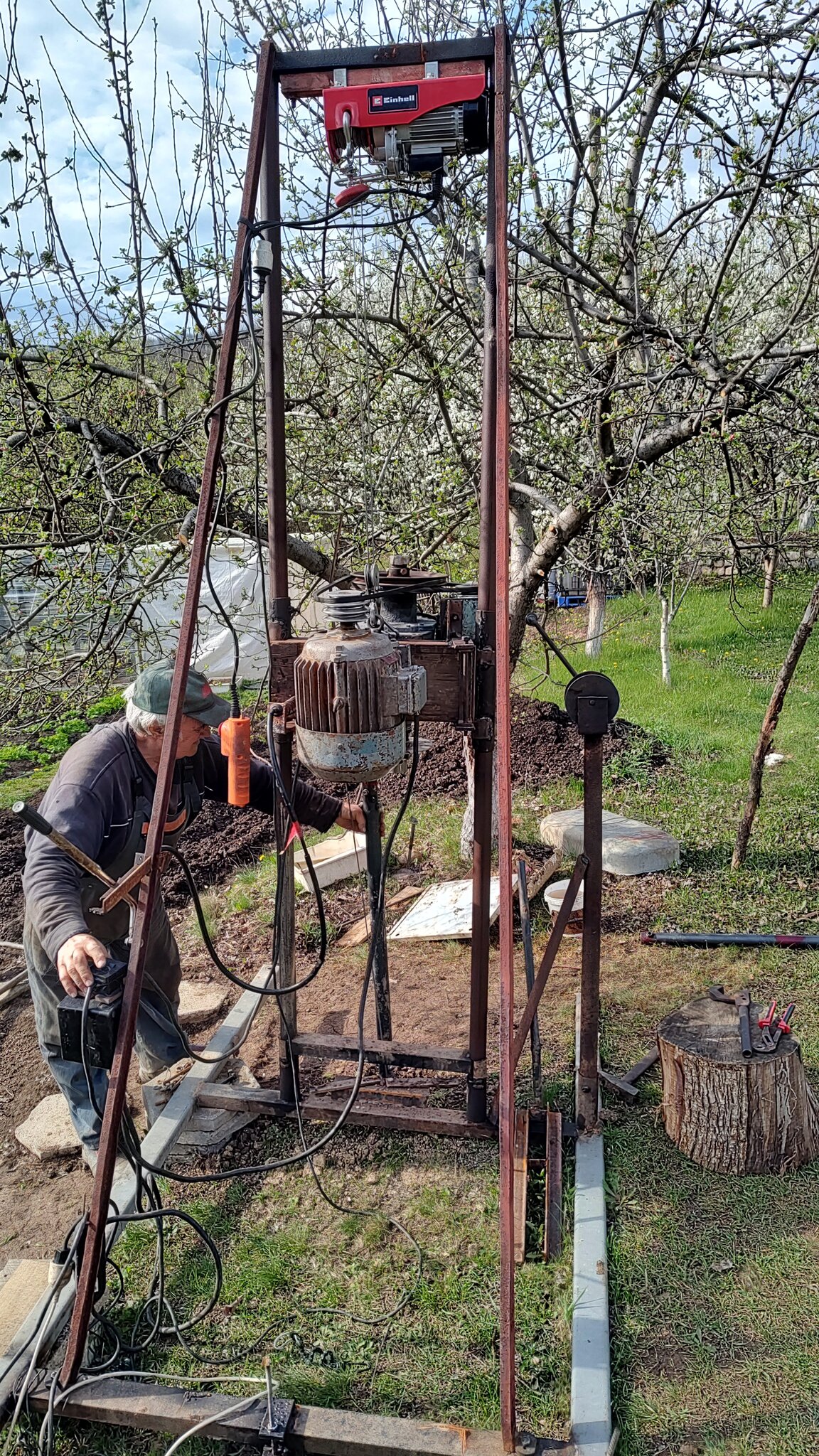

Цялата шейна се вдига и пуска с телфера горе, големия мотор е на панта вертикално, малкия статичен.
Тръбите са по 1,50м/48х3, свързваме ги с втулки 42х3 вътрешно. Втулката е с по 2 болта 12ки усилени (10,9) и с по 2 инжектирани заварки. След като сменихме редуктора (преди това болтовете бяха 10ки обикновени) и като развъртяхме с новия се скъсаха 2 болта, съответно тогава минахме на 12ки.
Решихме да пробваме с обикновен винт китаец 200мм.... усилихме му опашката и пр...
Извъртяхме до 6м., ноооо..... пропуснахме в радостта си че оста му сигурно е тънкостенна...

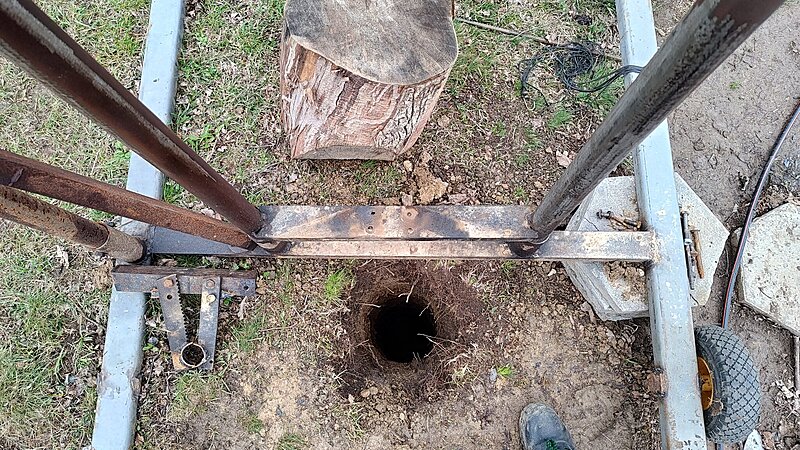

Първия метър чернозем после жълта глина, после кафява, червена и накрая сиво-зелена песъчлива...
По пътя до 6тия метър срещнахме 3-4 малки камъка... нищо драматично и изведнъж на последното пускане запъна нещо подскочи малко сондата и продължи да върти.

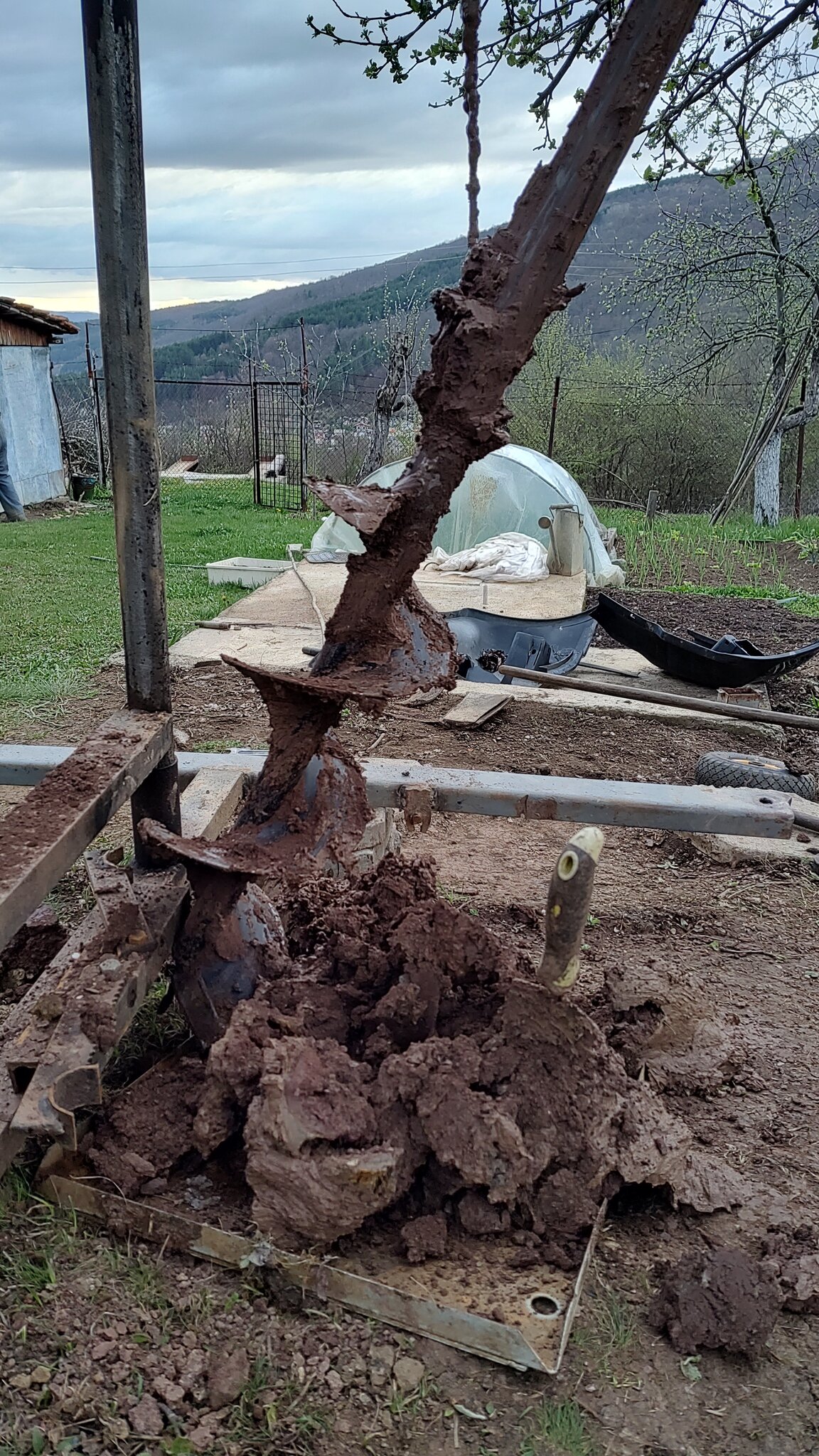

Вадиме...и Греда... 2витки от свърдела ги НЕМА....

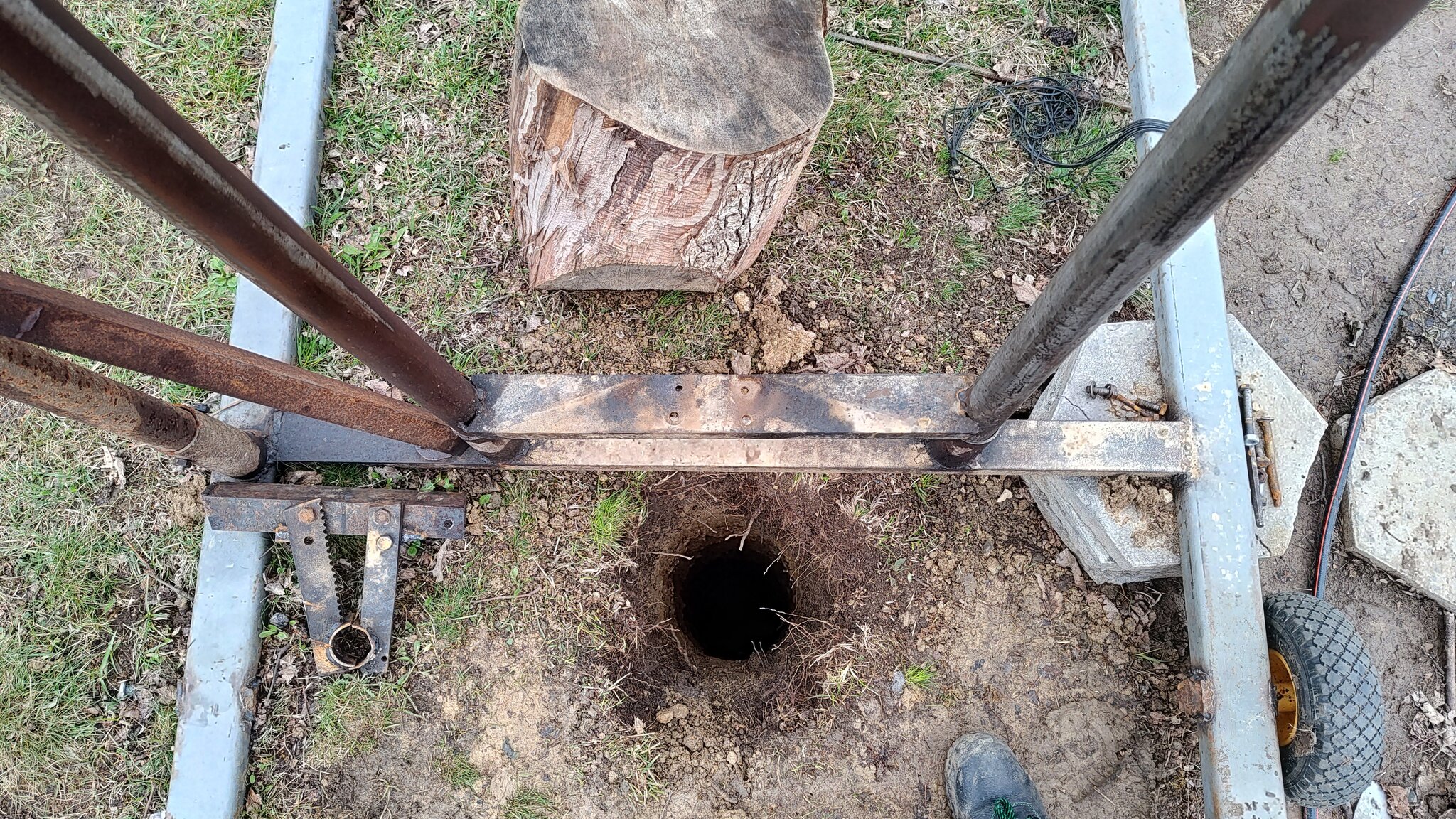

Почнахме да кроиме планове за вадене на върха...но за 3 дни половината дупка се запълни с кафява глина и 100л. вода. Между 2ри и 4ти метър се образува голяма камбана та от там се запълни....
Та тая първа тестова дупка остава в историята.
Сега купихме друг свърдел но 150мм., режеме му тръбата и се заварява за ос калибровано желязо фи 30 плътно.
И ще правиме още една гилза(да я нарека) от тръба 140. с рошав конусен връх да разбутва камъни разни... И друга с нарязани зъби може би....
Ако имате съвети от опит ще съм благодарен.
