WEILER lzd 220 - новата ми "играчка"

[stefsab]

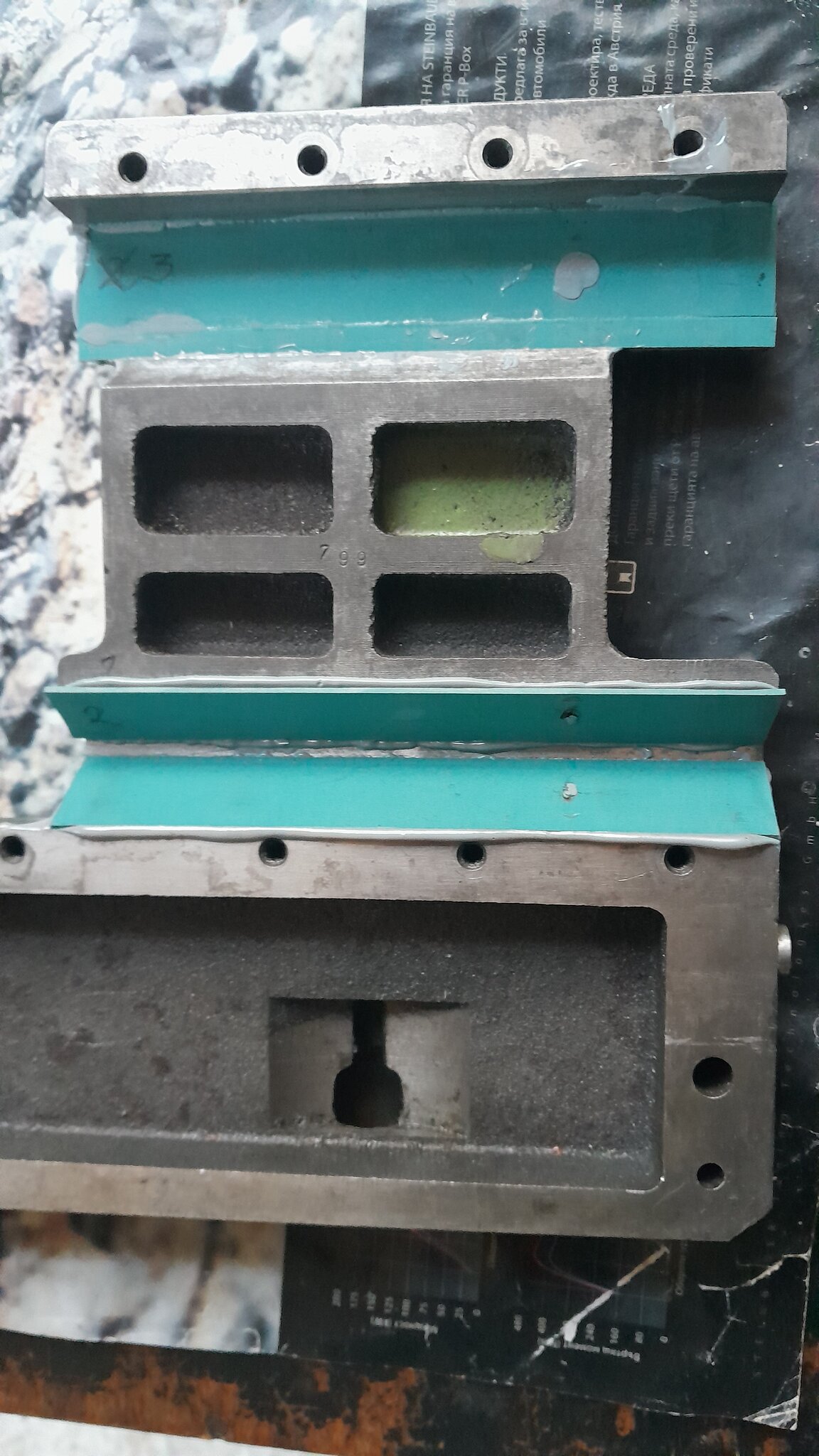

След залепването на подложките

Следва сваляне между 0.4 - 0.5 от подложките, за да се влезе в размер.

И изрязване на маслените канали, че вече трябва да са по-плитки - 0.4-0.5 мм

[stefsab]

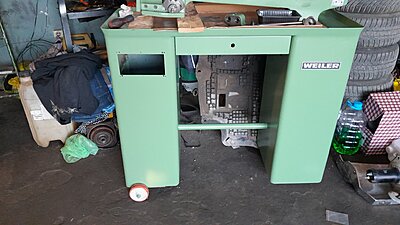

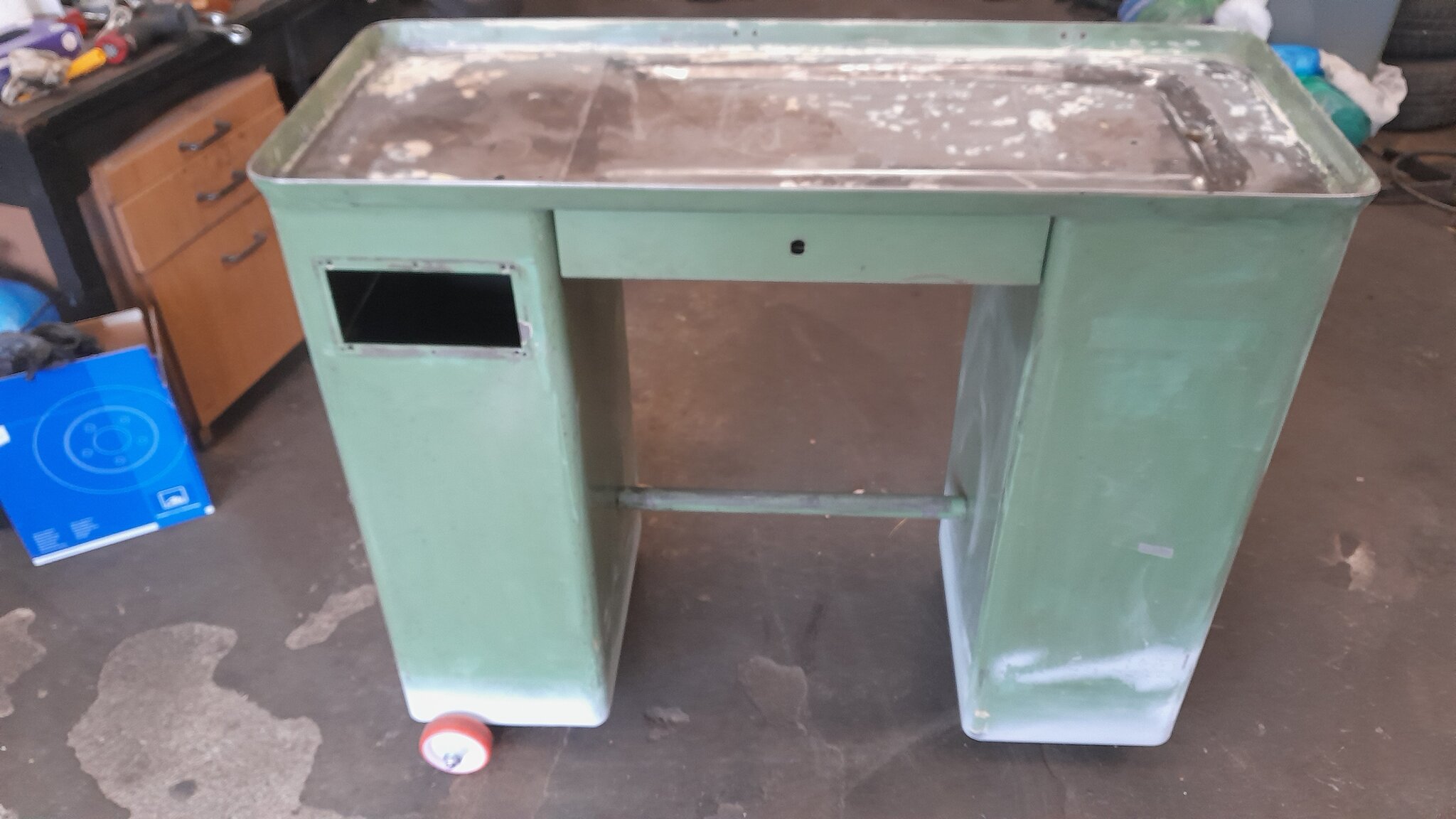

След известно смятане и чертане сътворих това:

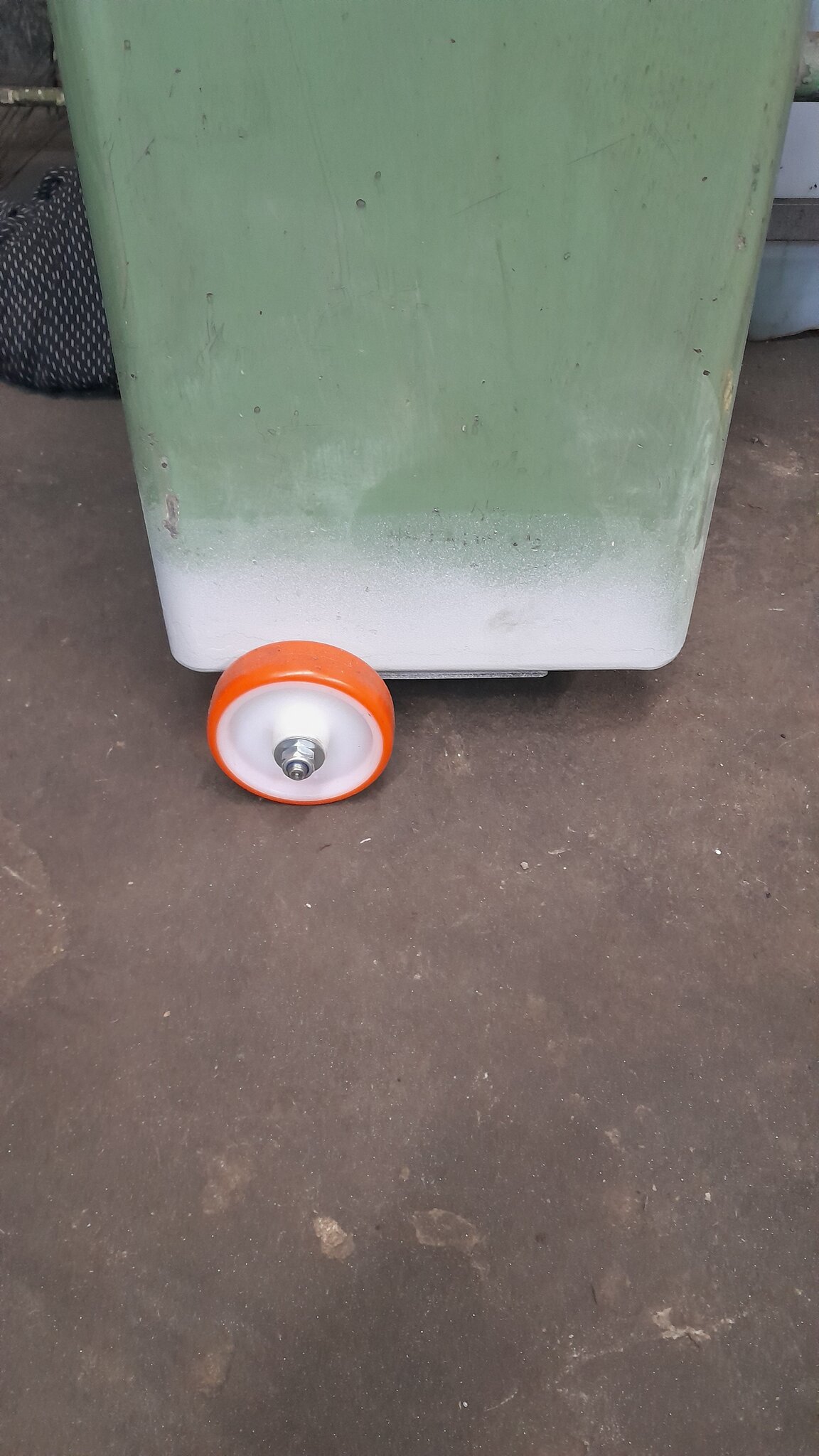

Колелата са твърди полиамидни с полиуретанов бандаж и не поддават. Пише, ча са устойчиви на обичайните химии в работилница.
Имат известен запас от товароносимост.
Диаметъра е 100мм, за лесно преодоляване на малки неравности, но целият шкаф е повдигнат само на 60мм.
Двете колела от по-тежката страна са изнесени извън размера на основата на около 50 мм за по-добра стабилност при местене.
Третото колело е въртящо се. При него имаше нужда от специално решение за конструкцията, че то се захваща на 107 мм от пода.
И трите колела са на 20-30 мм от заводските опорни точки. Нарочно е така, за да мога да ползвам заводското оребряване на опорните точки, ако добавя 60мм лапи за лесно нивелиране.
За времето на подготовка и сглобяване е супер удобно за преместване в най-удобното положение.
Конструкцията е разглобяема и на финала или ще я сваля или ще добавя лапи за нивелиране.

Отне ми около 1/2 час за проектиране, и 2-3 часа за изработка и монтаж.

Бялото е епоксиден грунд, нанесен за проба върху най-ожулените участъци. Ако ми хареса като твърдост и здравина на слоя, ще го ползвам и на другите места преди боя.

[BatGeorgeone]

Браво Стефане, вече знаем на кой да поръчваме разни неща за струговане

[stefsab]

Остава още работа до пускането му.
Но преди да го разглобя "издялках" набързо една стойка за накити на Госпожата от дърво.

[stefsab]

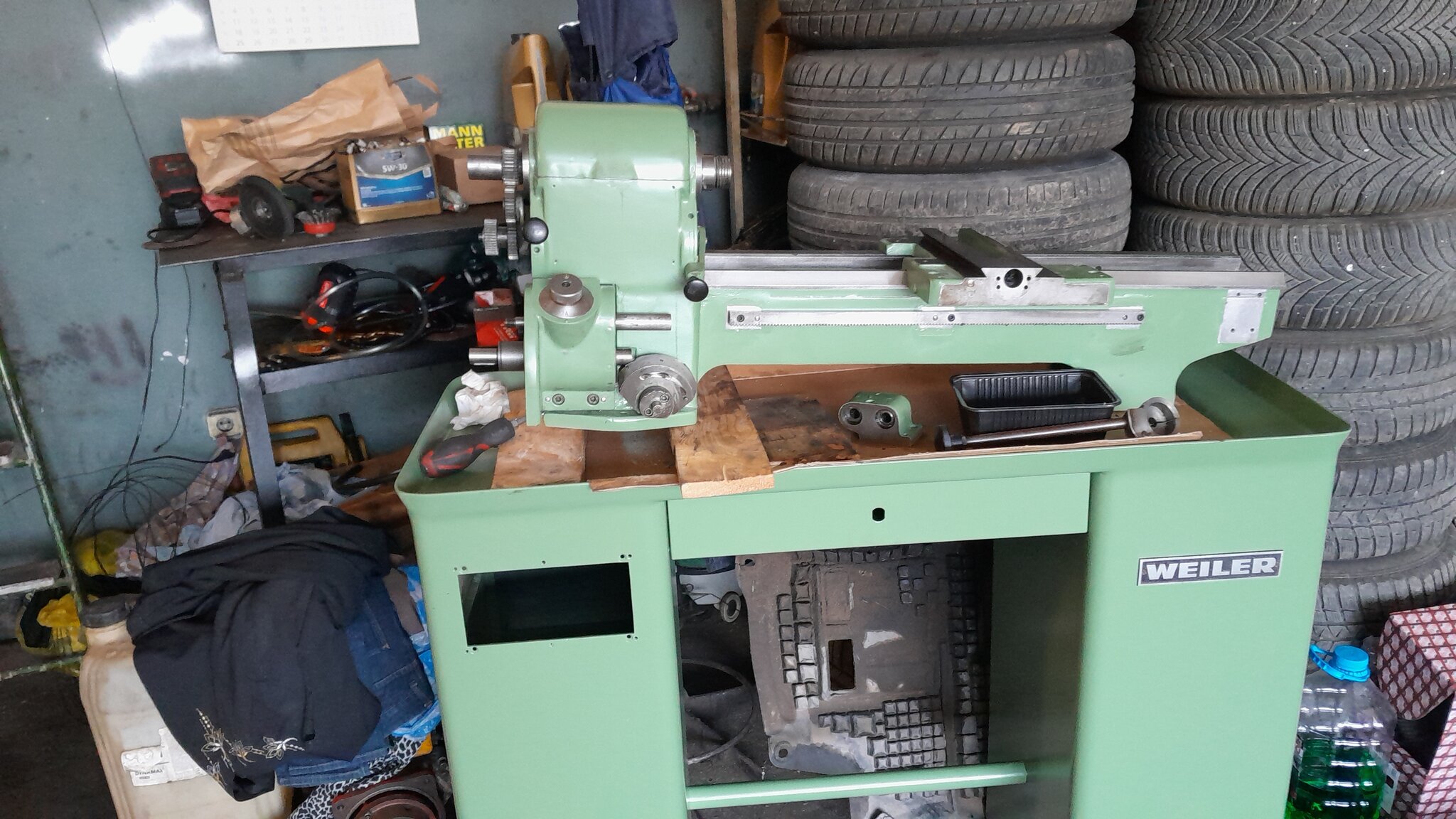

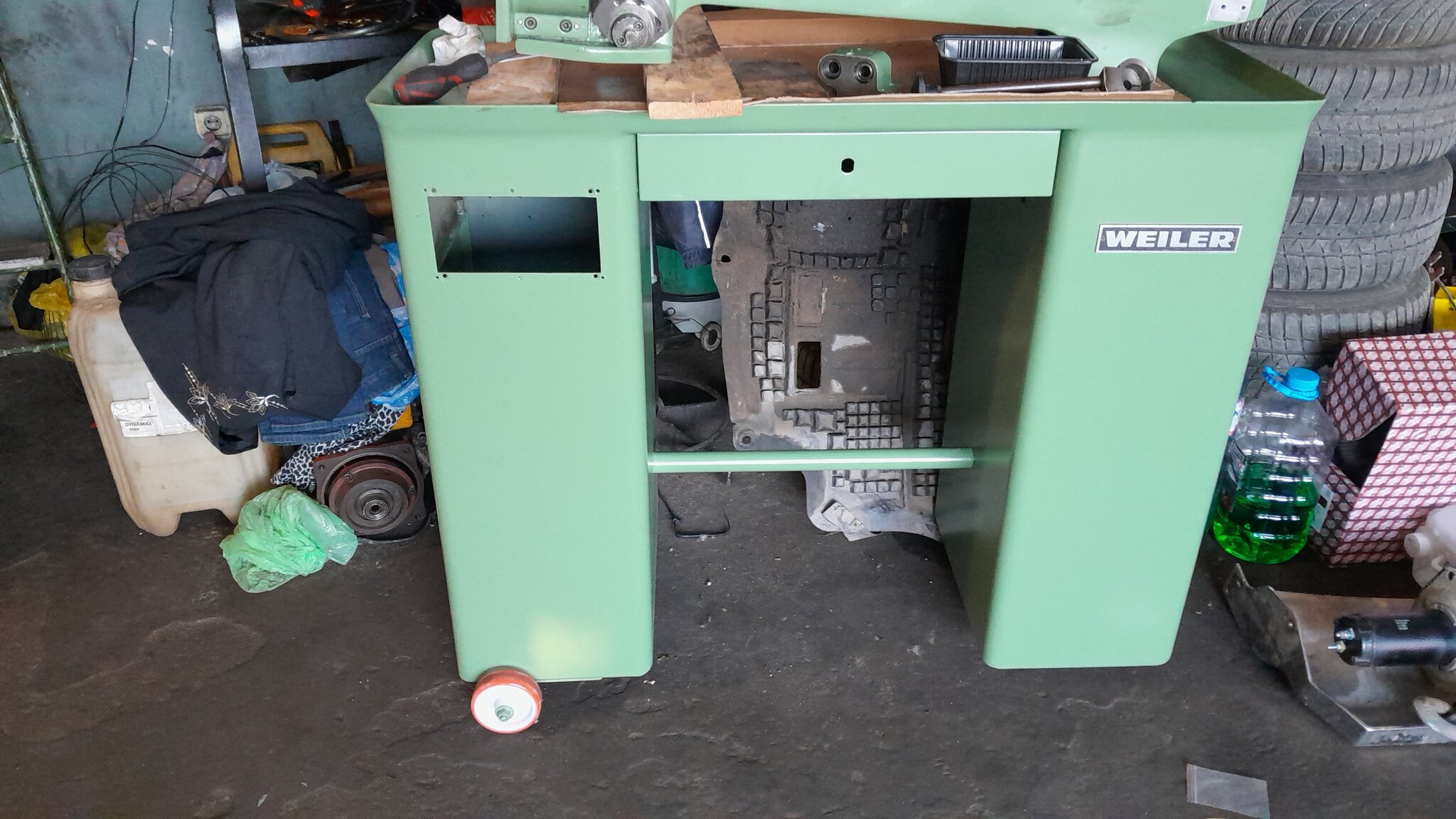

Днес ме досърбяха ръцете и набързо започнах подготовка за бояджийско освежаване.

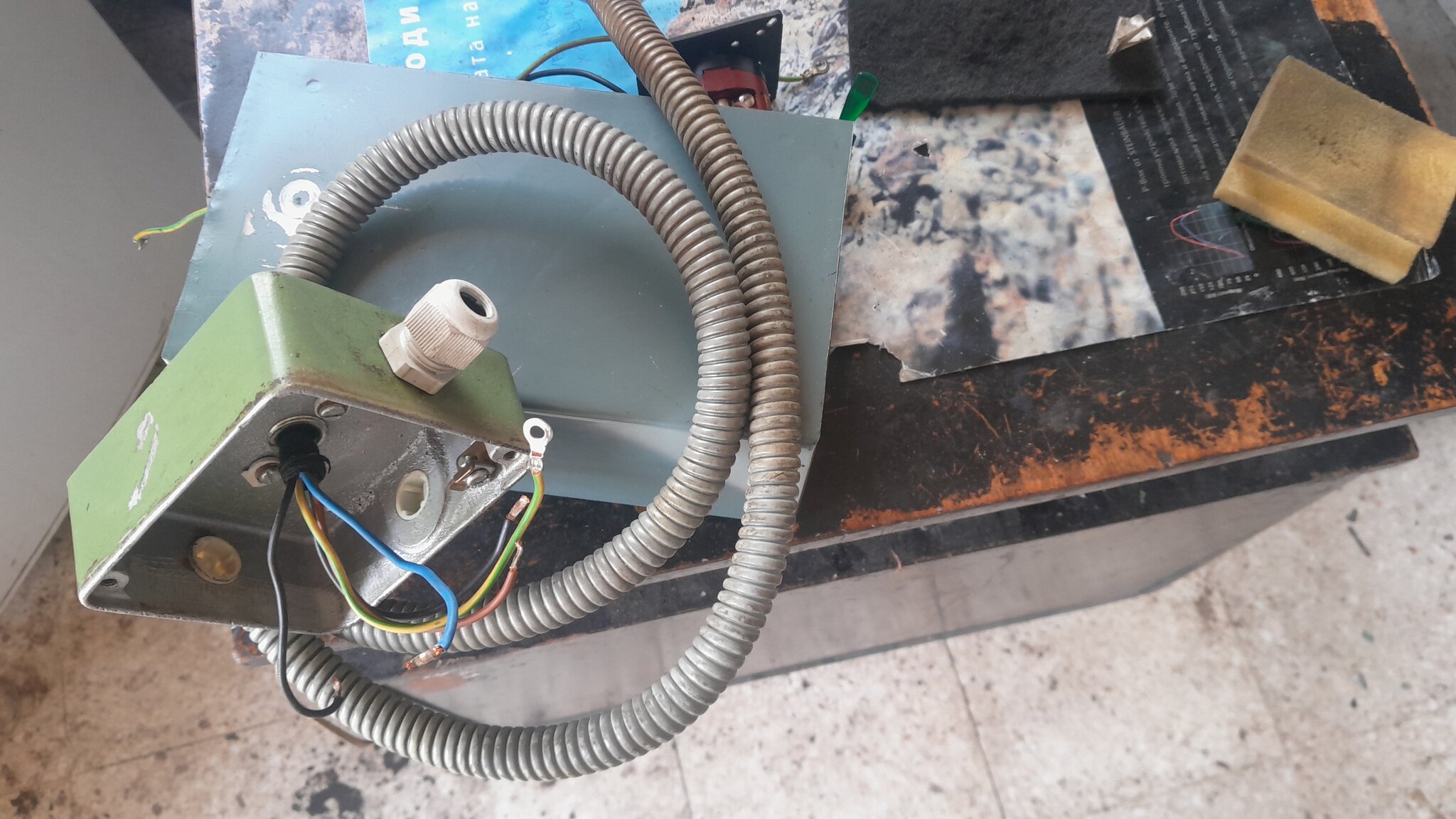

Цялата инсталация и др. дреболии са демонтирани и прибрани.


При мерене - има разлика от 2мм във височината на лявата и дясната страна.
Естествено мерих върху парче старо ламинирано ПДЧ, че пода си е кривичък.
Усилието за местене в момента е като на пазарска количка в супермаркет.

[stefsab]

@ BatGeorgeone

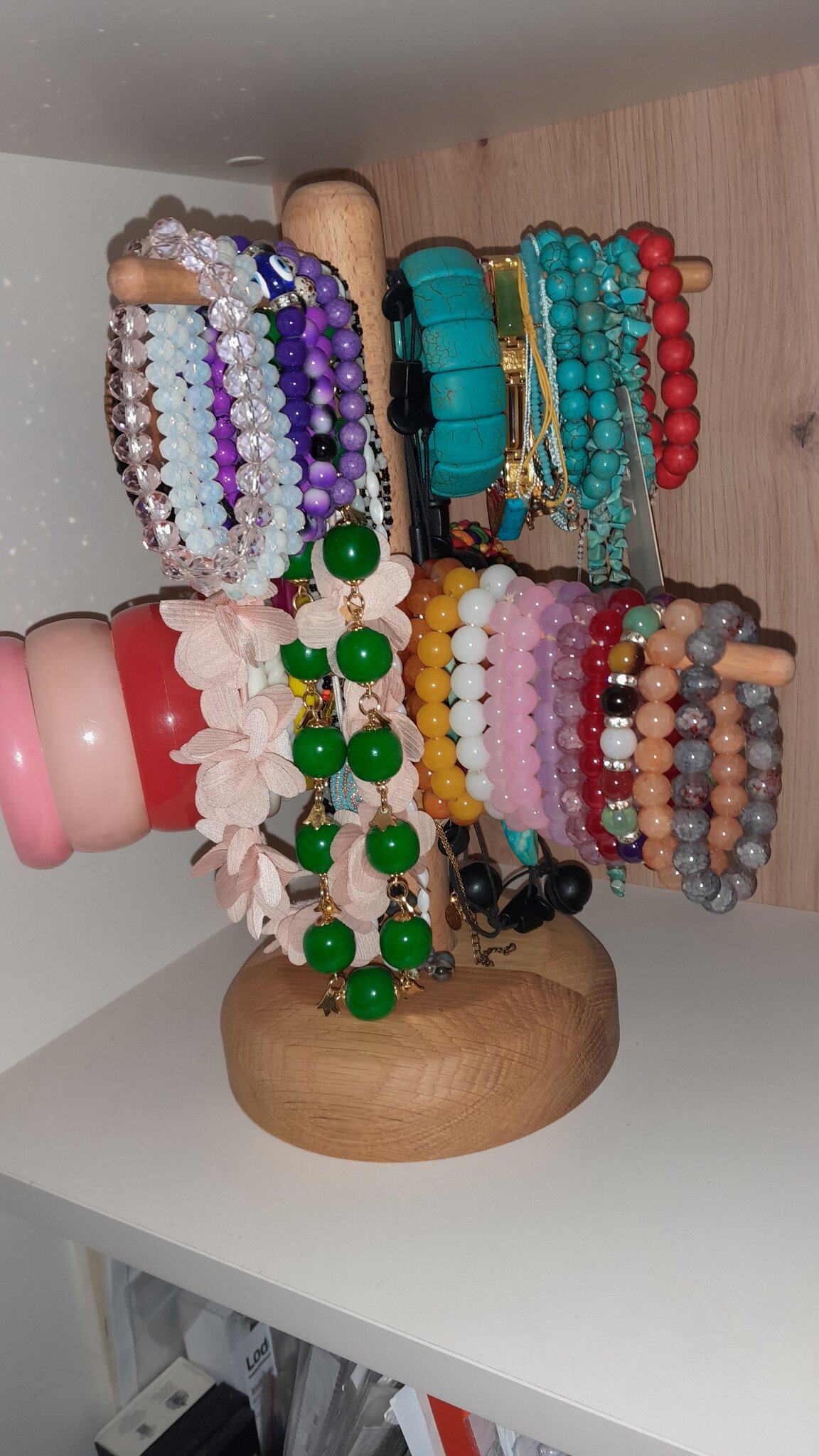

Стойката натоварена

6 лъча през 60 градуса, под наклон от 5 градуса, на 2 нива, 3 х 3 лъча, разминати на 60 градуса.
Основата е дъб, да тежи. Сглобките са на конус, без лепило.
Дървото е намазано с масло за подчертаване на структурата му.

[BatGeorgeone]

Браво, добре си се грижиш за дамата
