  • И за двете, но в случая няма как .с тези дръжки да пуснеш 300 оборота .
    0 8 9 8 4 8 1 3 3 0

    Коментар


    • I.Stoyanov
      I.Stoyanov коментира
      Редактиране на коментар
      Краси ако резбата изглежда накъсана, то това е само визуална заблуда. Остава от киселината нещо като фин мазен прах, по-скоро като лой и от светлината изглежда сеедно е повлякло. И аз така се заблудих, но след забърсване и и здухване изглежда перфектно!

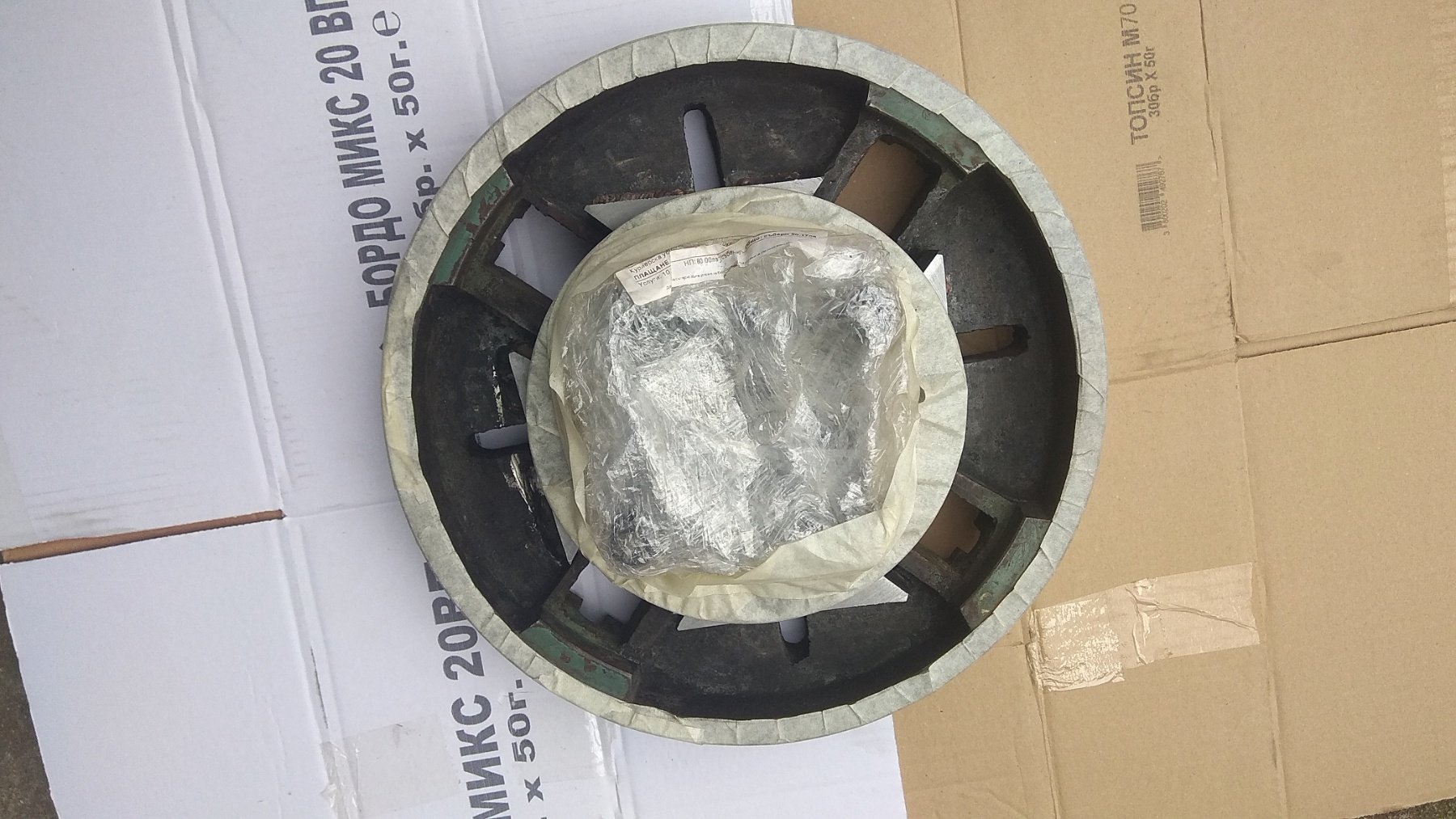

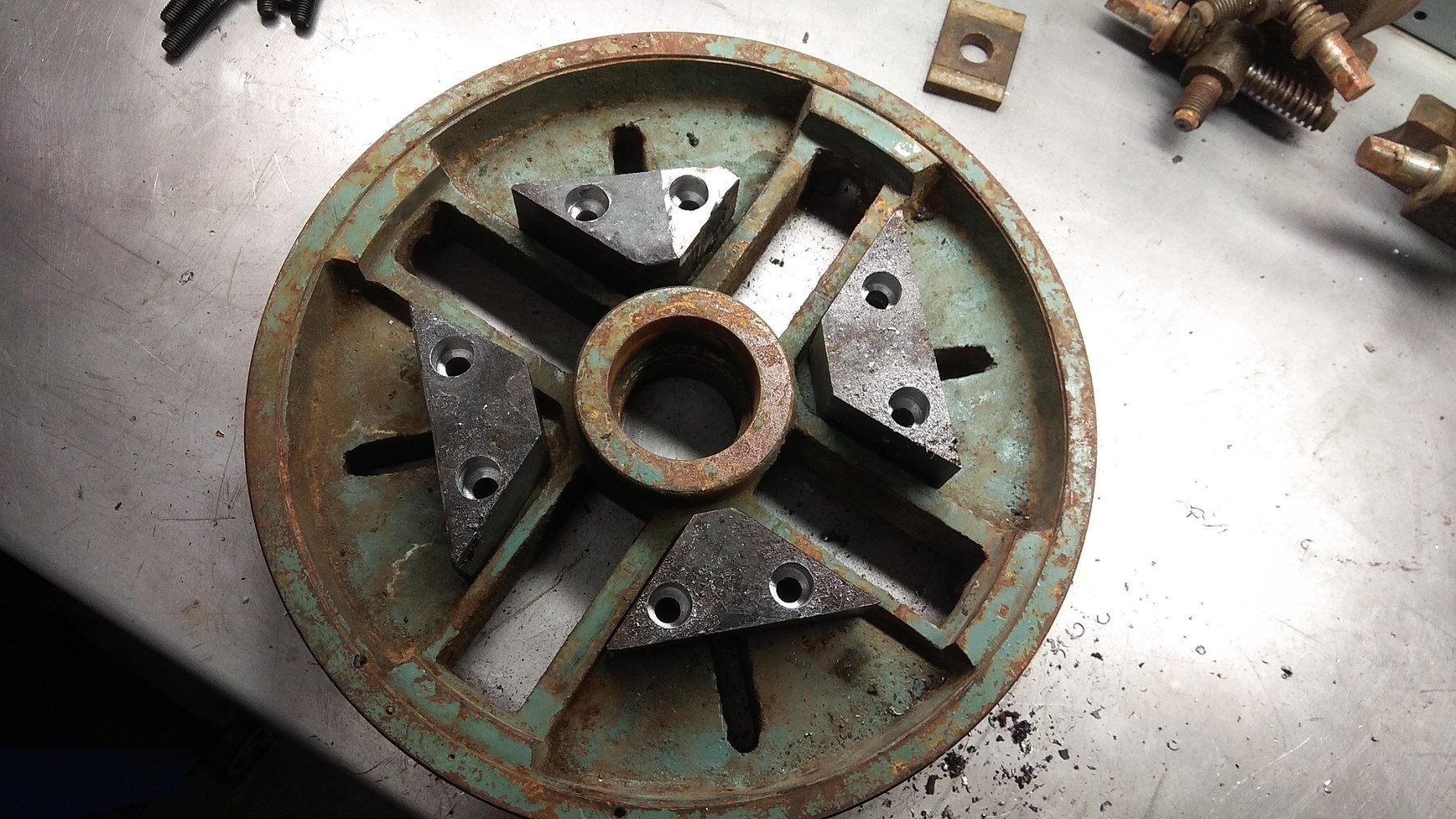

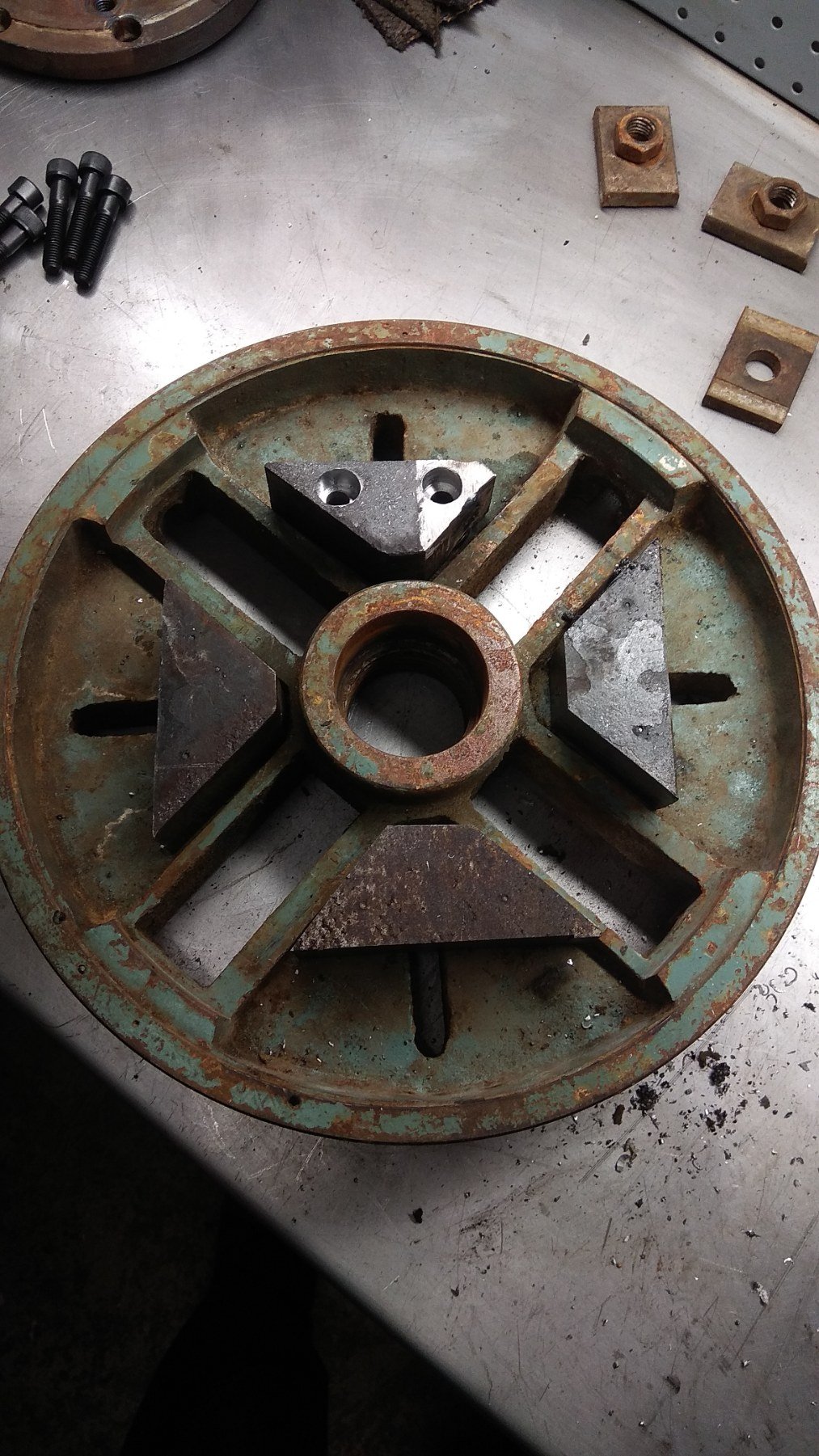

  • Ами ето на, оказахме се заклещени в собствените ни домове под строга карантина. За който още не знае - живея в Банско, а тука от сряда сме под тотална обсада! И пред някой да е попитал - имаме си всичко и ракия и суджук, а в магазина всичко си е както преди. Е неприятно е че железарията не работи и немога да си ползвам годишната винетка щото са ни заптисали от три страни ... Ама това е друга тема за едни п@дер@сти.
    Та в така създалата се ситуация човек трябва да си уплътнява времето, че иначе . А и да добавя и един работещ кУриер си имаме (оня с името на мишка) така, че ако някой има изостанала работа да я праща насам, ркИя, мИзе и квото друго има, БЕЗ ВИРУСИ. ОтплеснАх се пак. Имам си доста изостанали "проектчета" които чакаха по-добри времена и ето, че дойдоха. Номер едно, безспорно и много трудоемък в списъка бе куплирането на малката планшайба - ф380мм, имам и голяма Ф450мм (но тя някой друг път, че тя ще е по друг тертип куплирана). По-малката е много удобна и лесна за слагане, но за нещастие бе за струг с вретено на резба, а моя е на ISO шпиндел. Имах два варианта да направя фланец с резба, на която да се навива шайбата. Но имаше два недостатъка, всъщтност 3 - първият е че нямаше от къде да купя ф160х120мм ст. 45 в карантината, второто, че губя от светлия отвор към вретеното, трето пипкаво нацелване на конуса към вретеното!

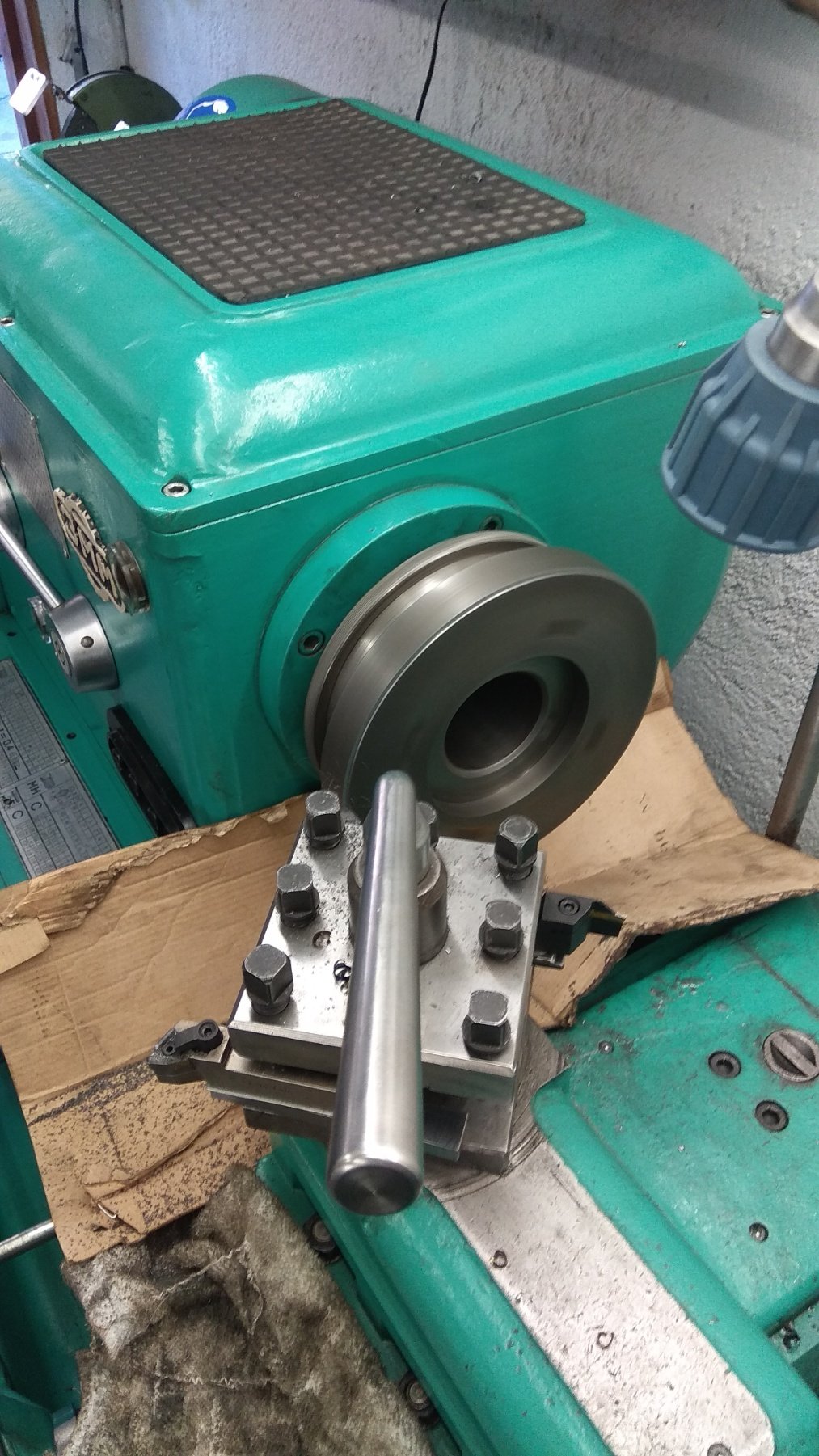

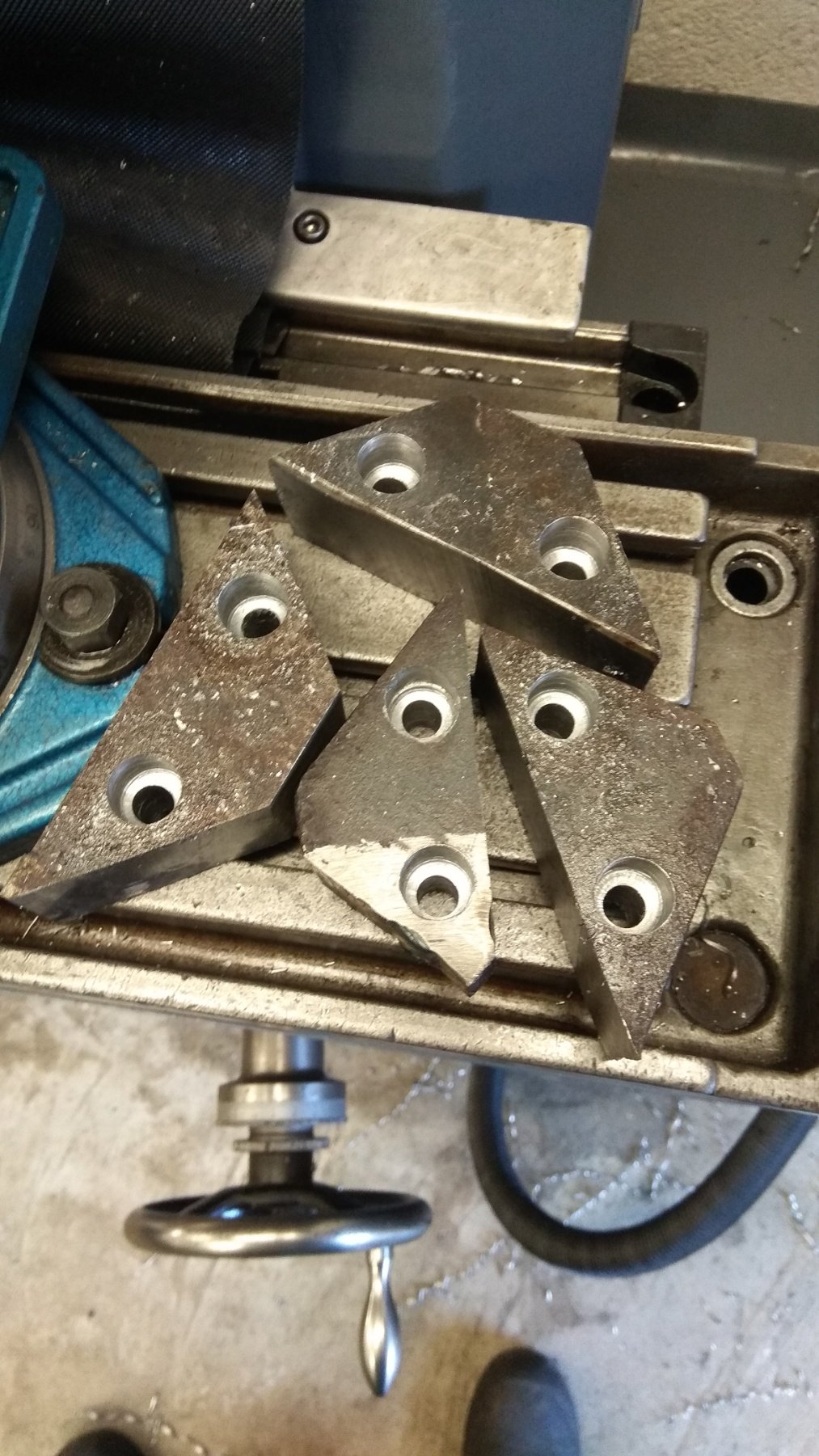

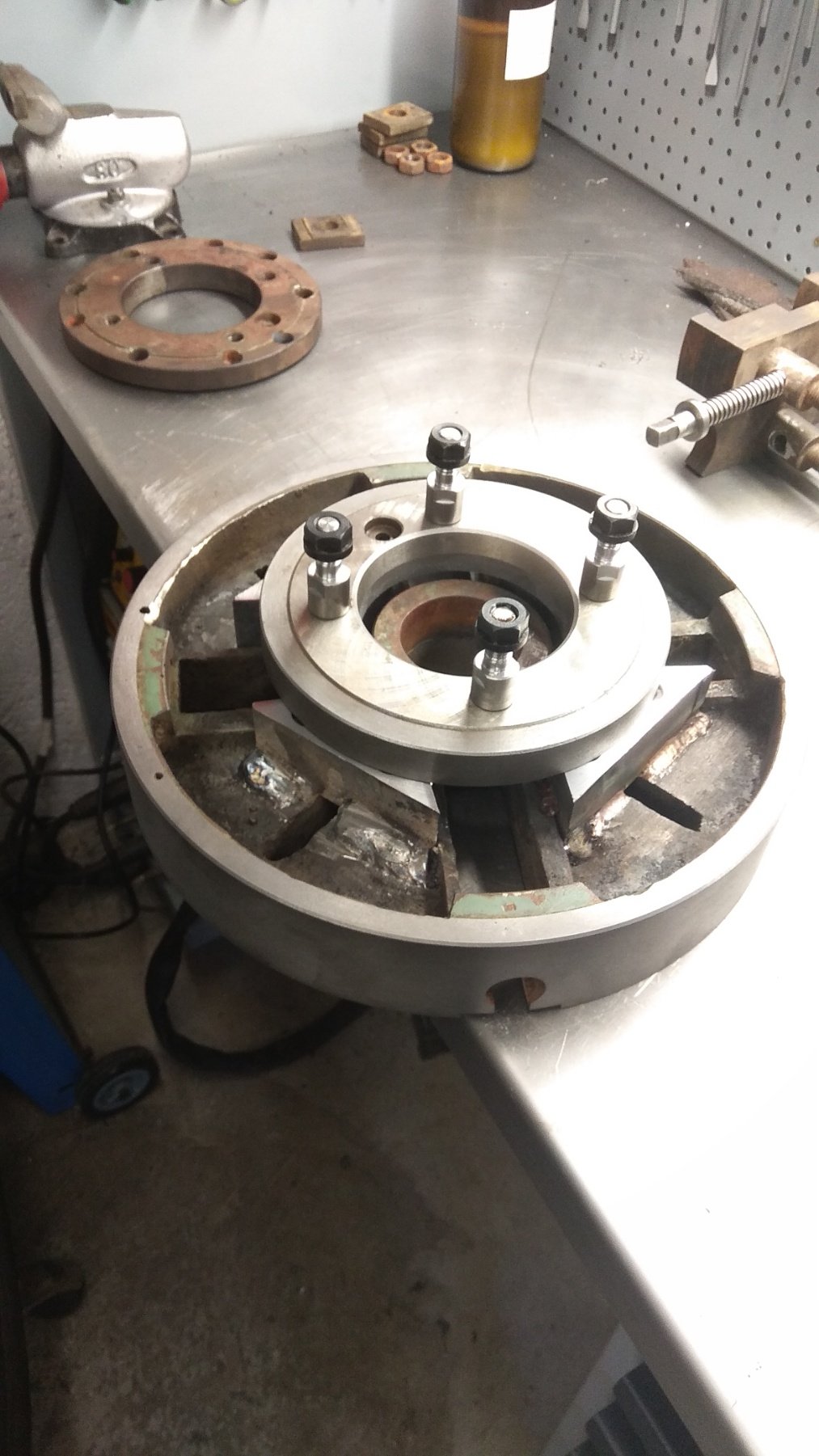

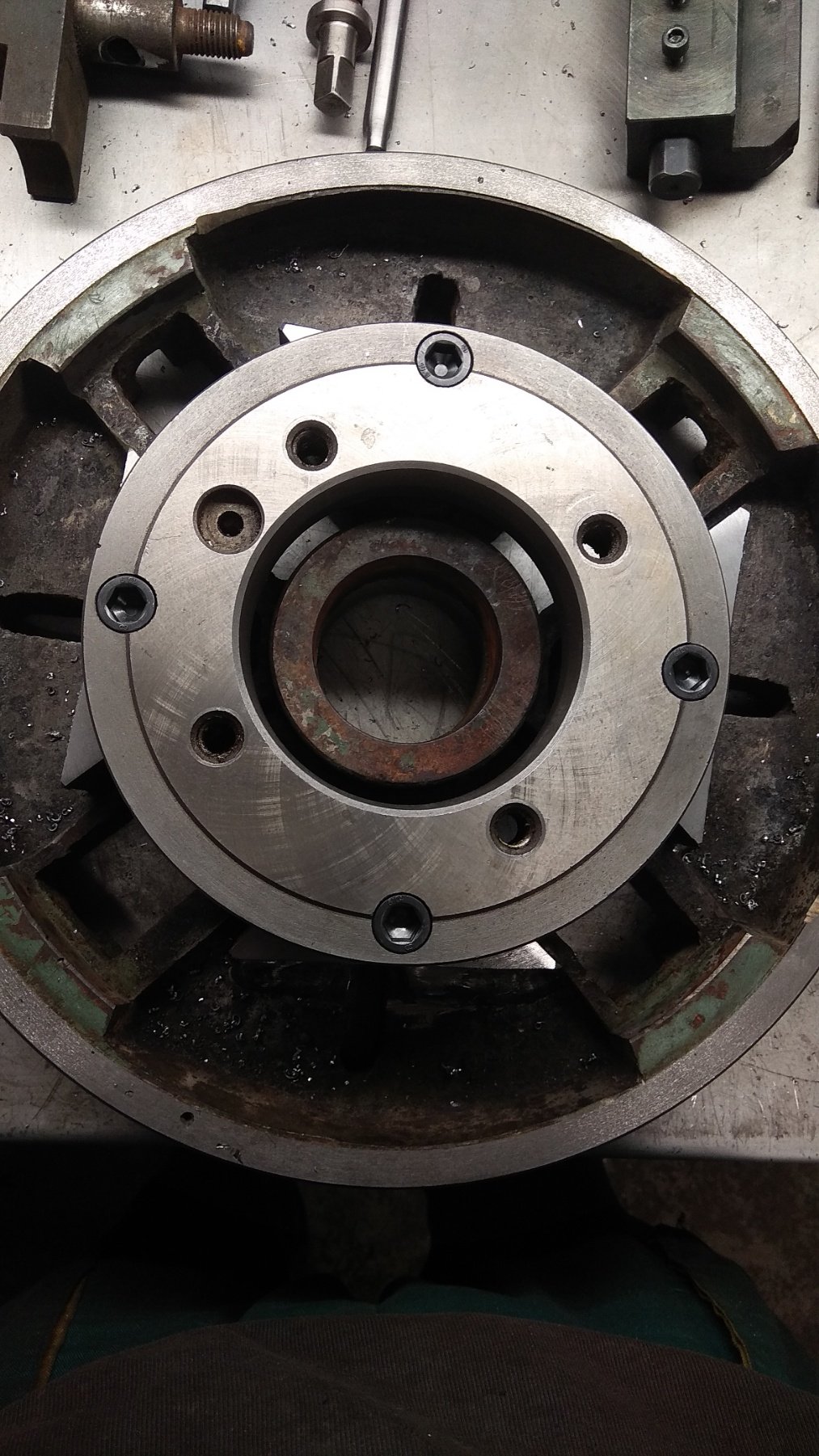

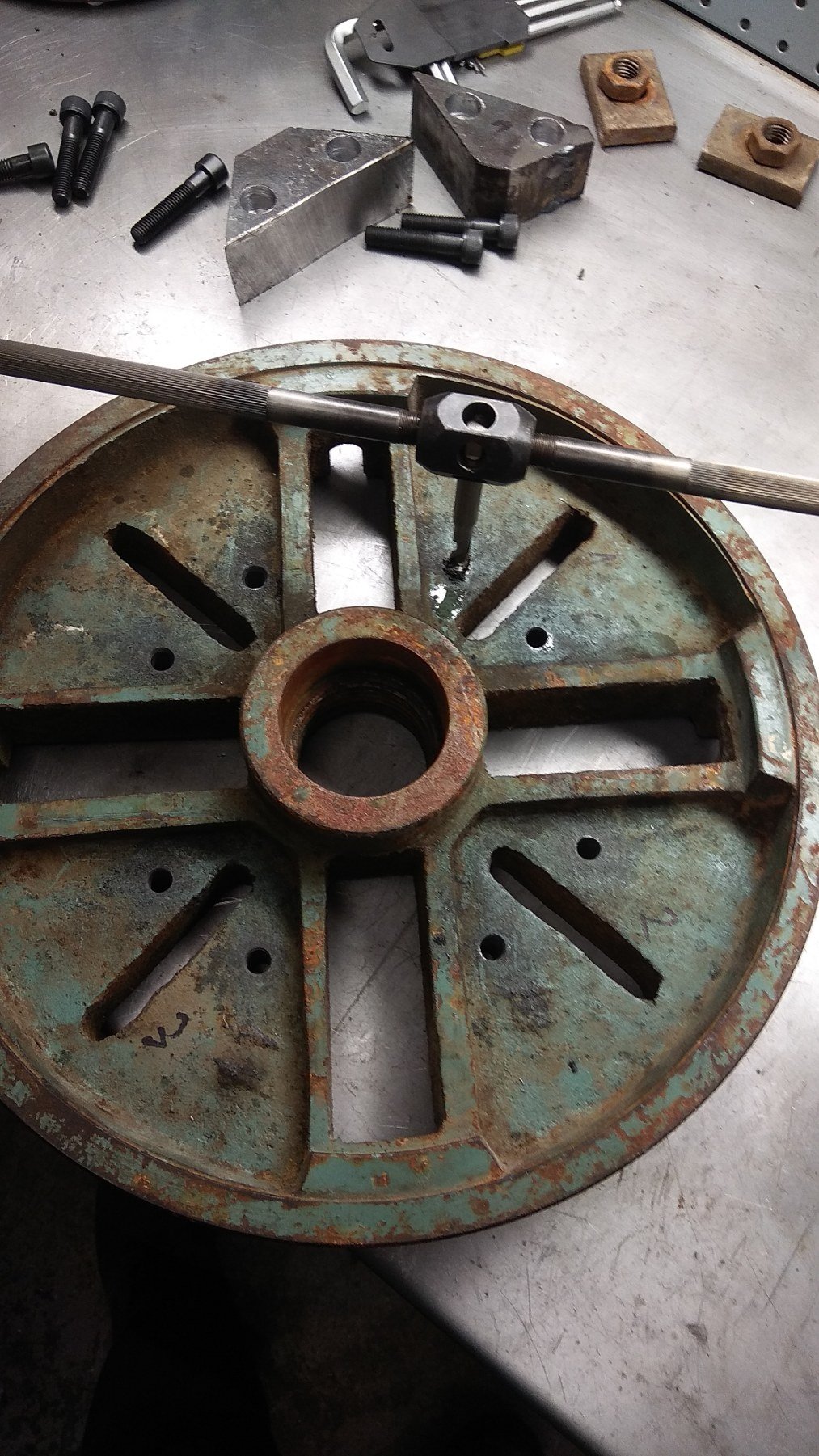

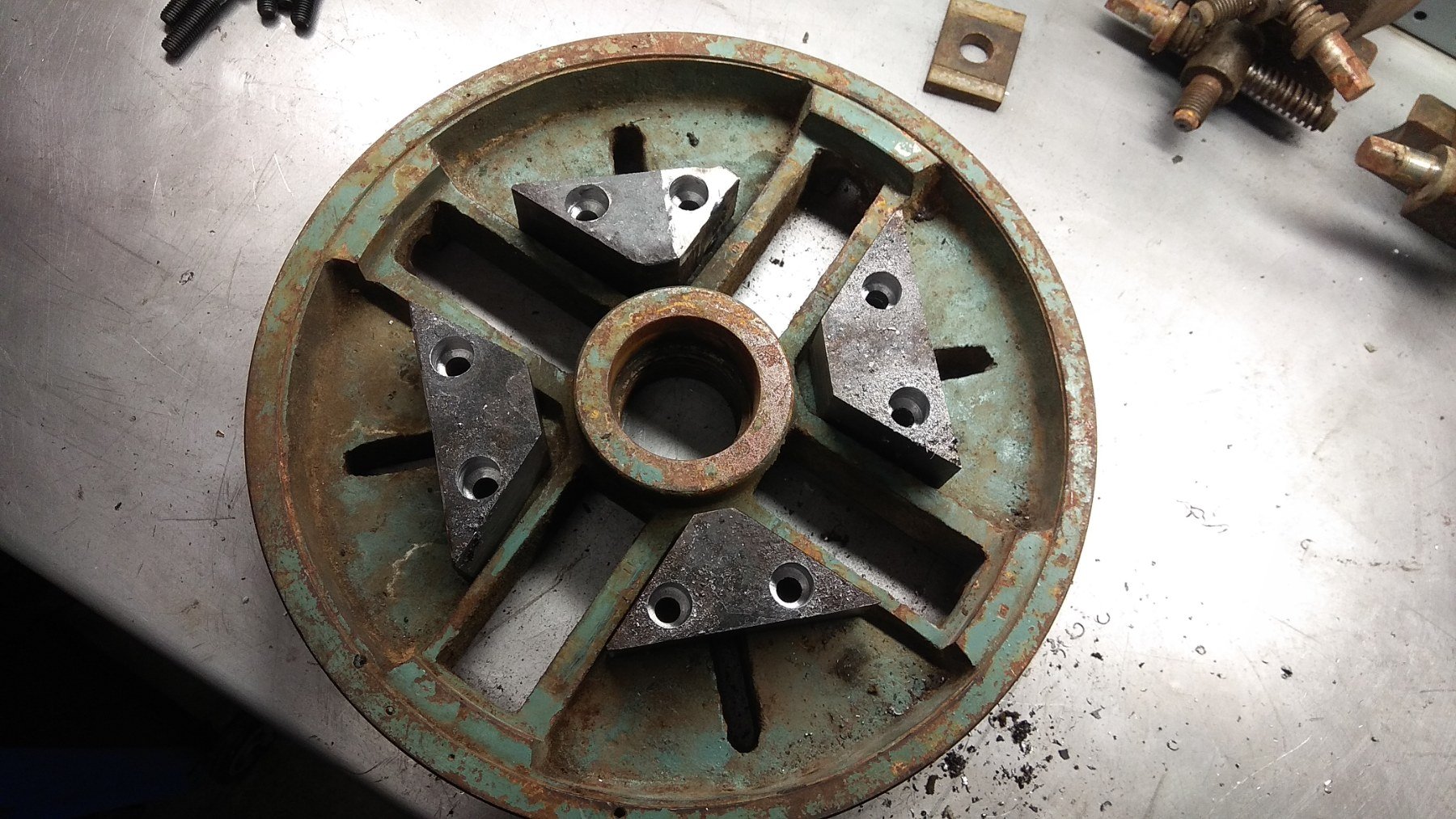

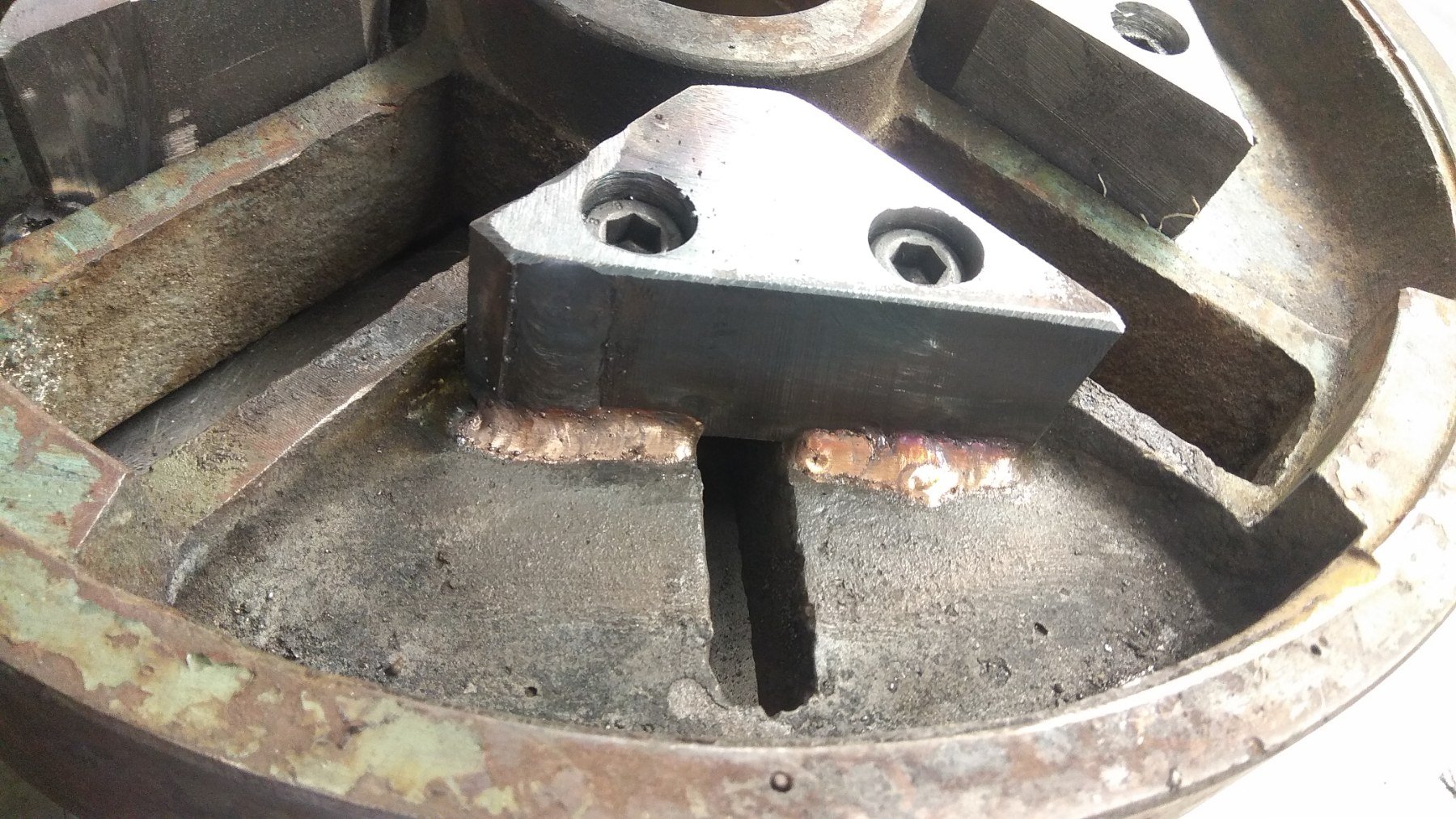

    Затова минах на варианта готов фланец, захванат към дистанционери от ст.30 хванати с болтове 8бр. М10 с якост на опън 10,9MPa , след което заварени!
    Натиснете снимката за да я уголемите  Име:0-02-05-13683ad5e392588a0da7e7717c8aa6d7453b927736fd7a87243763ac5f49b195_7900e1b7.jpg Прегледи:0 Размер:347.7 КБ ID:6576307
    Натиснете снимката за да я уголемите  Име:0-02-05-0536b14c75dc28d0690c8086dedbaf3a7a16d3eb91b7aa17231143aa37bdb080_3e6c10aa.jpg Прегледи:0 Размер:386.3 КБ ID:6576252
    Натиснете снимката за да я уголемите  Име:0-02-05-895fc9d3864f9dfdafc5bc5b1610eac4430c44b483bfb3ddffb6c25a333f7add_d2552b89.jpg Прегледи:0 Размер:389.9 КБ ID:6576310
    Натиснете снимката за да я уголемите  Име:0-02-05-d157e9edd610e1f23f8f0f76abd9fdb00f388ef5f6808cb7507fda5048e86b27_4d1f0d3a.jpg Прегледи:0 Размер:420.8 КБ ID:6576267
    Натиснете снимката за да я уголемите  Име:0-02-05-10981f0765aa1466396e679a9c720f0f31aeed4b3a09ba5c2366085eee169426_798d5a89.jpg Прегледи:0 Размер:413.8 КБ ID:6576263
    Натиснете снимката за да я уголемите  Име:0-02-05-d76aae76f7ee92147623cbfb7442ad80814cd68dbf9910558394cef56a239d51_eaa64ae2.jpg Прегледи:0 Размер:254.0 КБ ID:6576278
    Натиснете снимката за да я уголемите  Име:0-02-05-49ad71e0cad2812c2d7d7eaa7e06e042b195ec8f6ff67a123ec5dd75b9ffe400_64babe4b.jpg Прегледи:0 Размер:315.0 КБ ID:6576290
    Натиснете снимката за да я уголемите  Име:0-02-05-182202d92171261c7fb86f13f1f8dbd242ae156dd7c61c48d2caa1defa95fa4e_7db71c87.jpg Прегледи:0 Размер:306.2 КБ ID:6576294

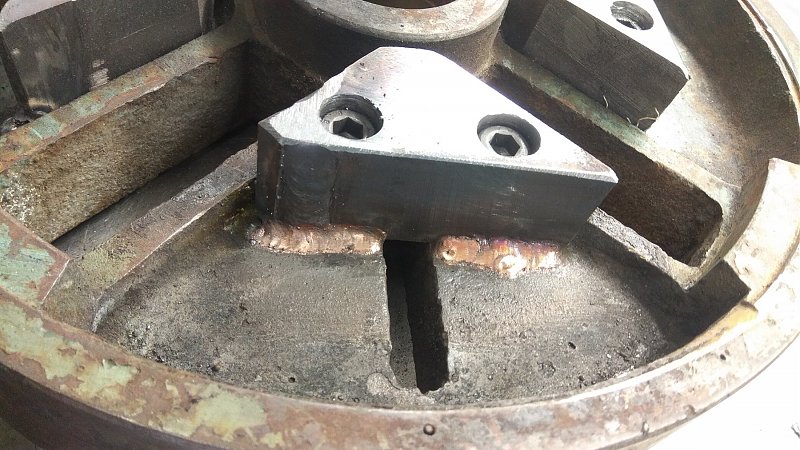

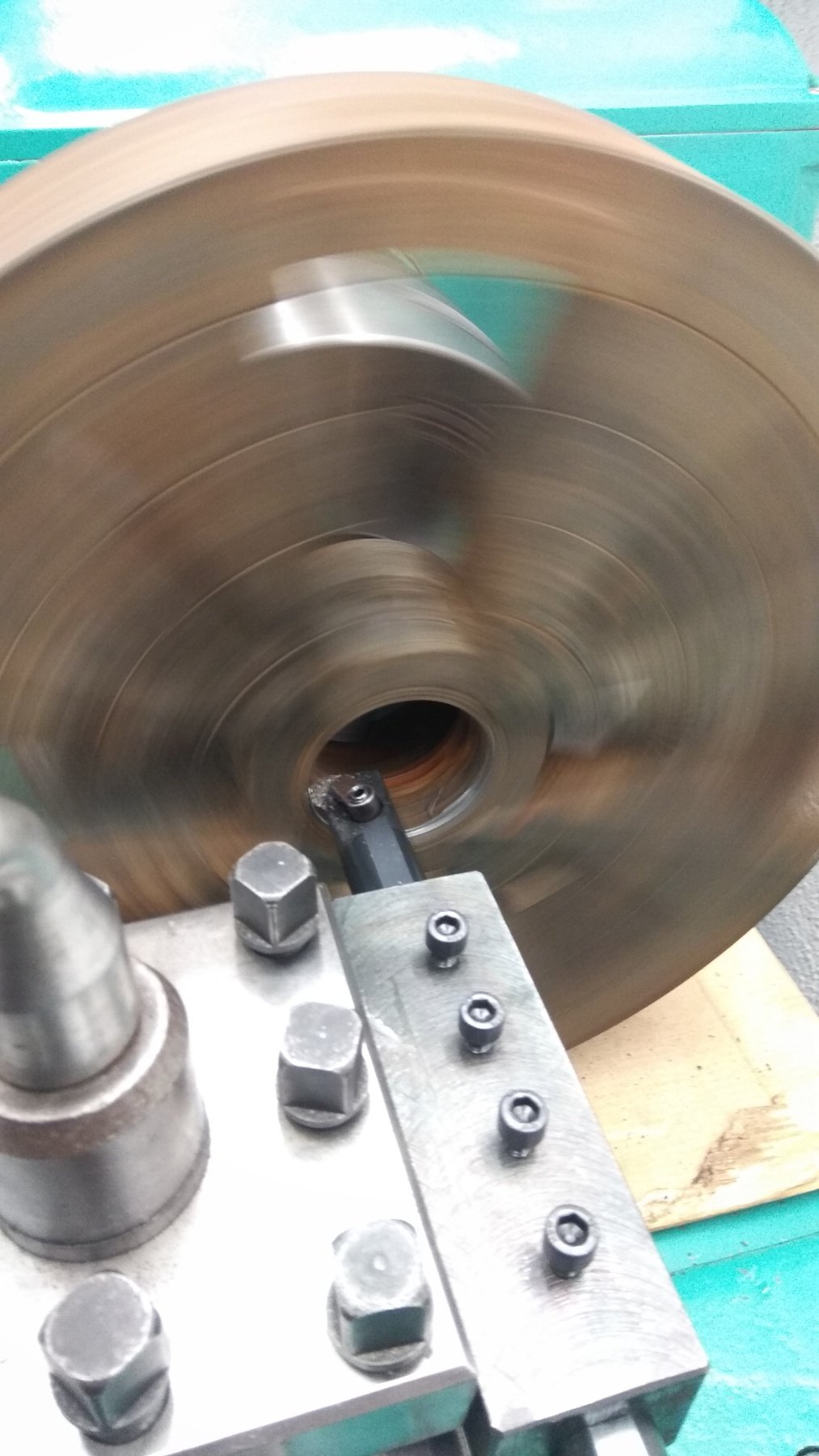

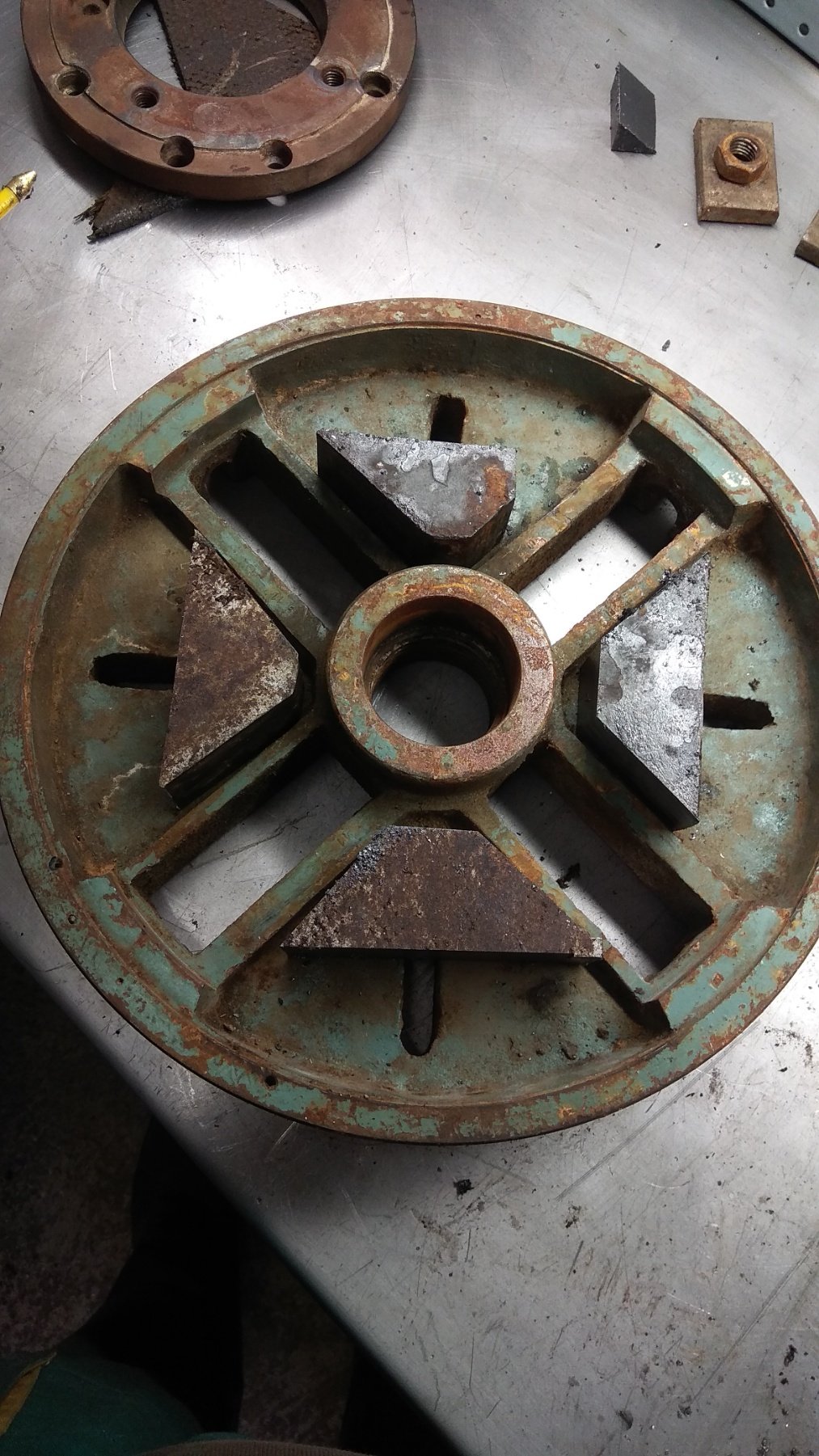

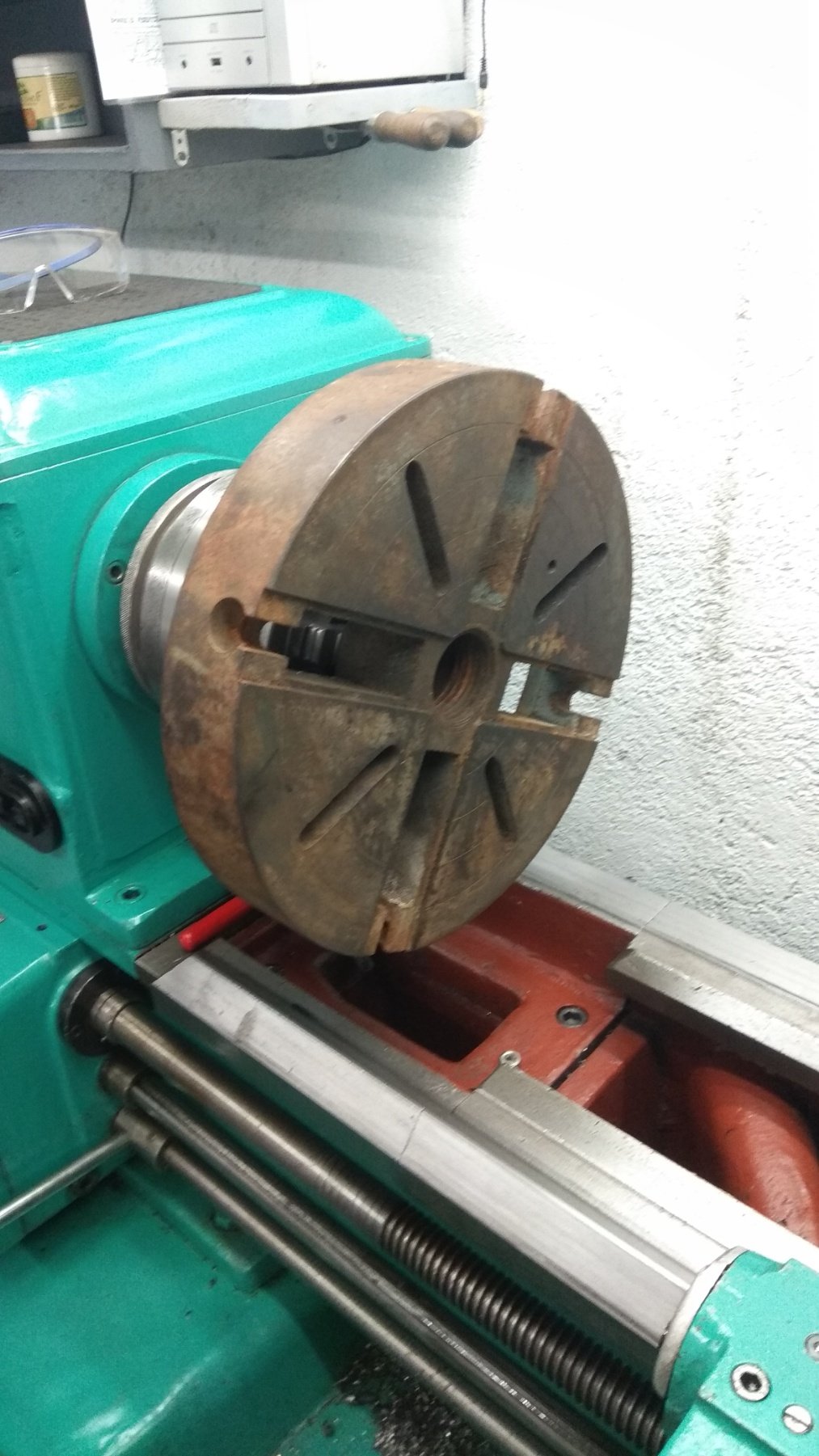

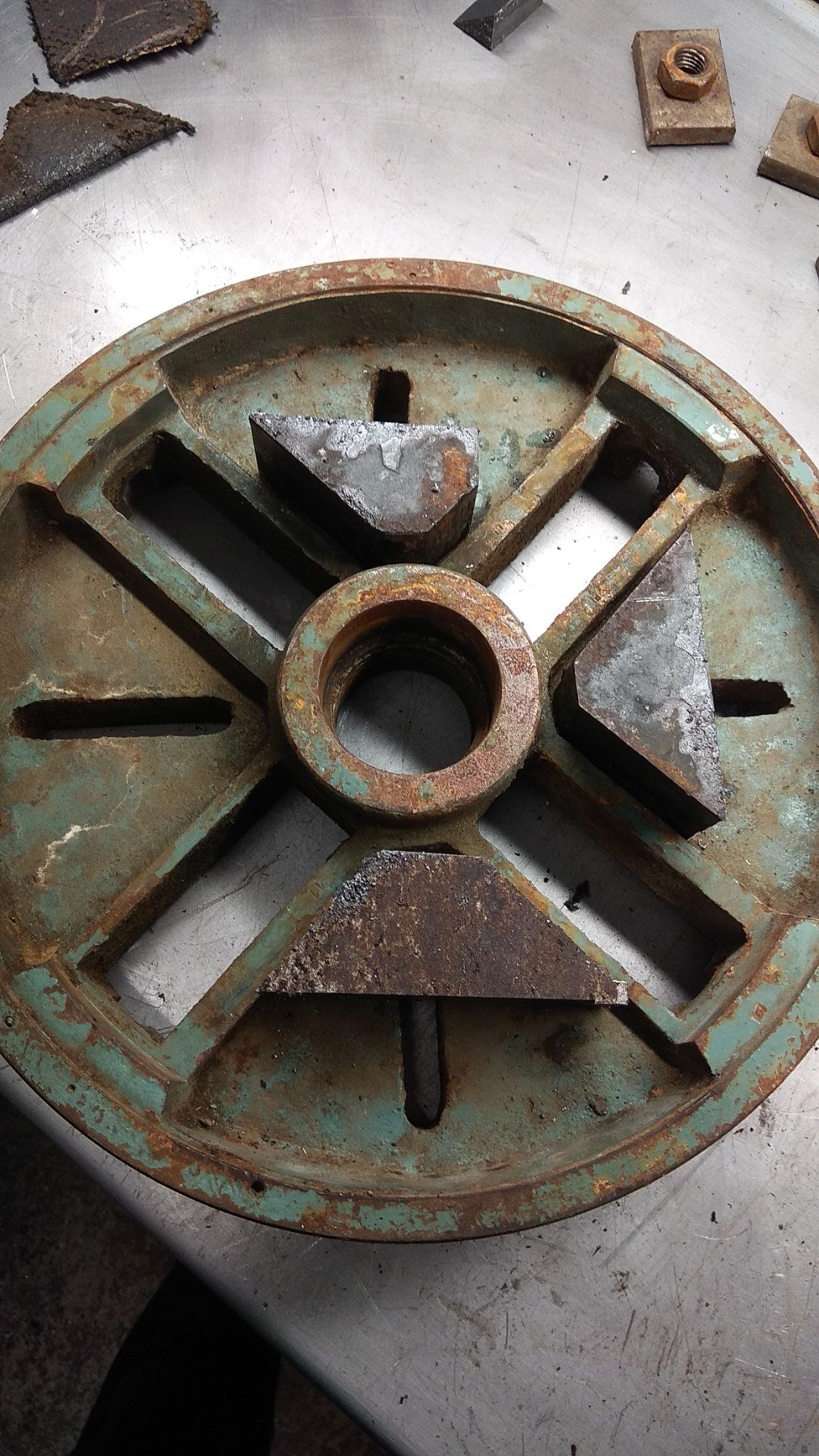

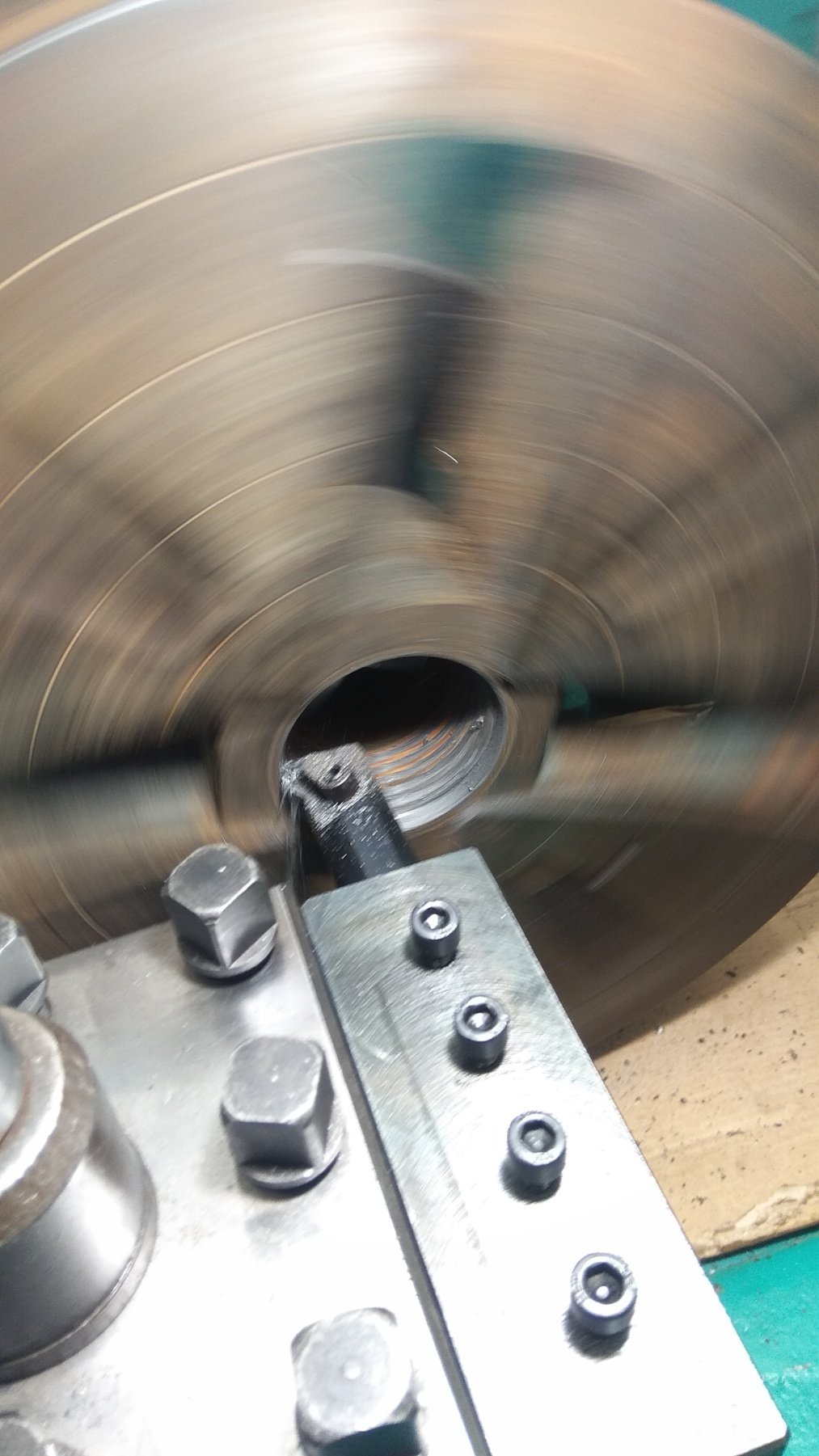

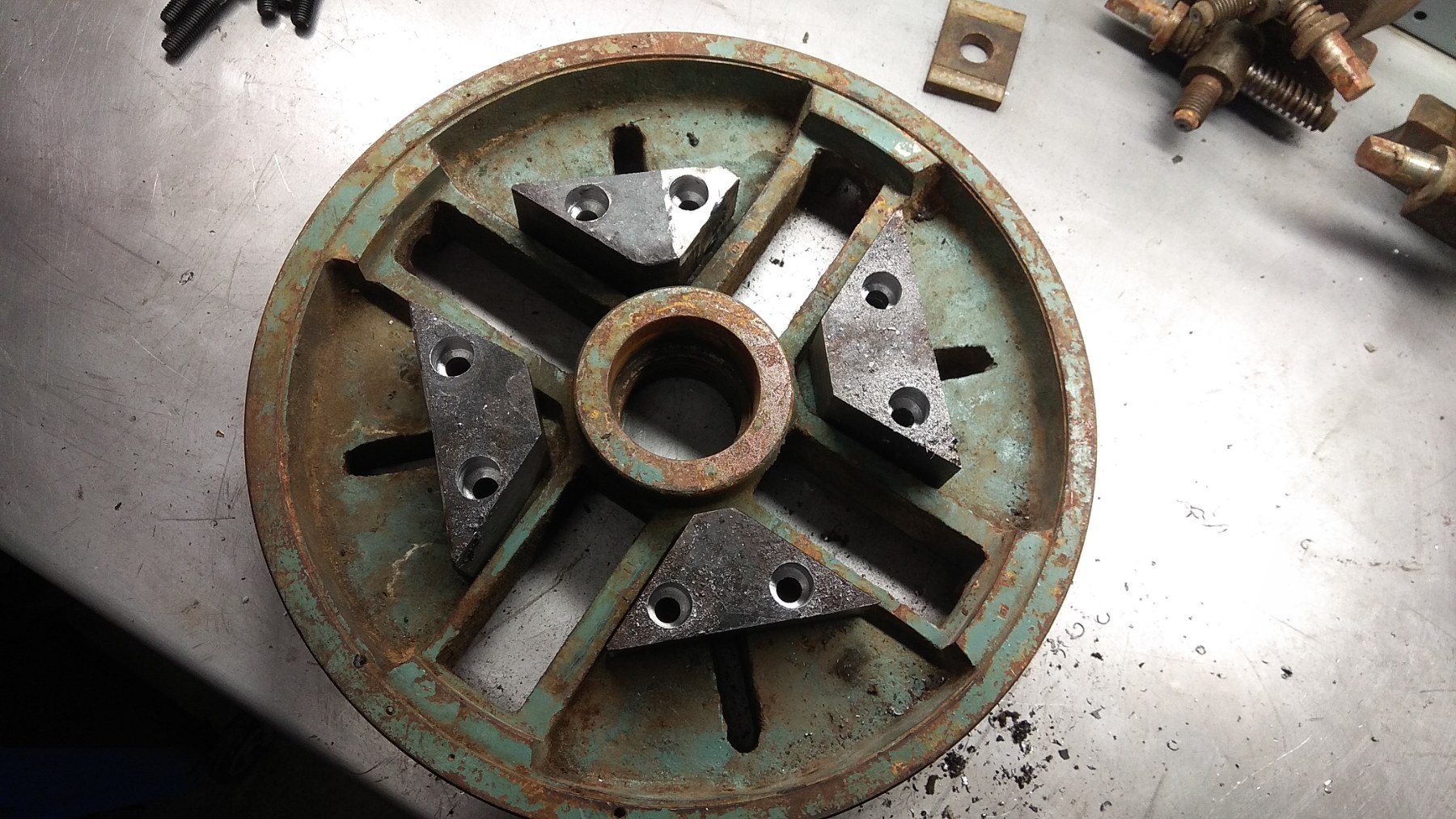

    Реших да премахна резбата от централният отвор, така и така няма да се ползва, поне да освободя повече място, а и да не задържа боклуци.
    Натиснете снимката за да я уголемите  Име:0-02-05-a80bc5191279a23cc579885fe446f3a0ddea2e76d35fd573df31bf20b8207cbc_68cd50e5.jpg Прегледи:0 Размер:197.0 КБ ID:6576250
    Натиснете снимката за да я уголемите  Име:0-02-05-ab17d6db7999711ab9ec923f903973d77c3473adede996a020897e6c3cf44a68_97be3d04.jpg Прегледи:0 Размер:208.7 КБ ID:6576261

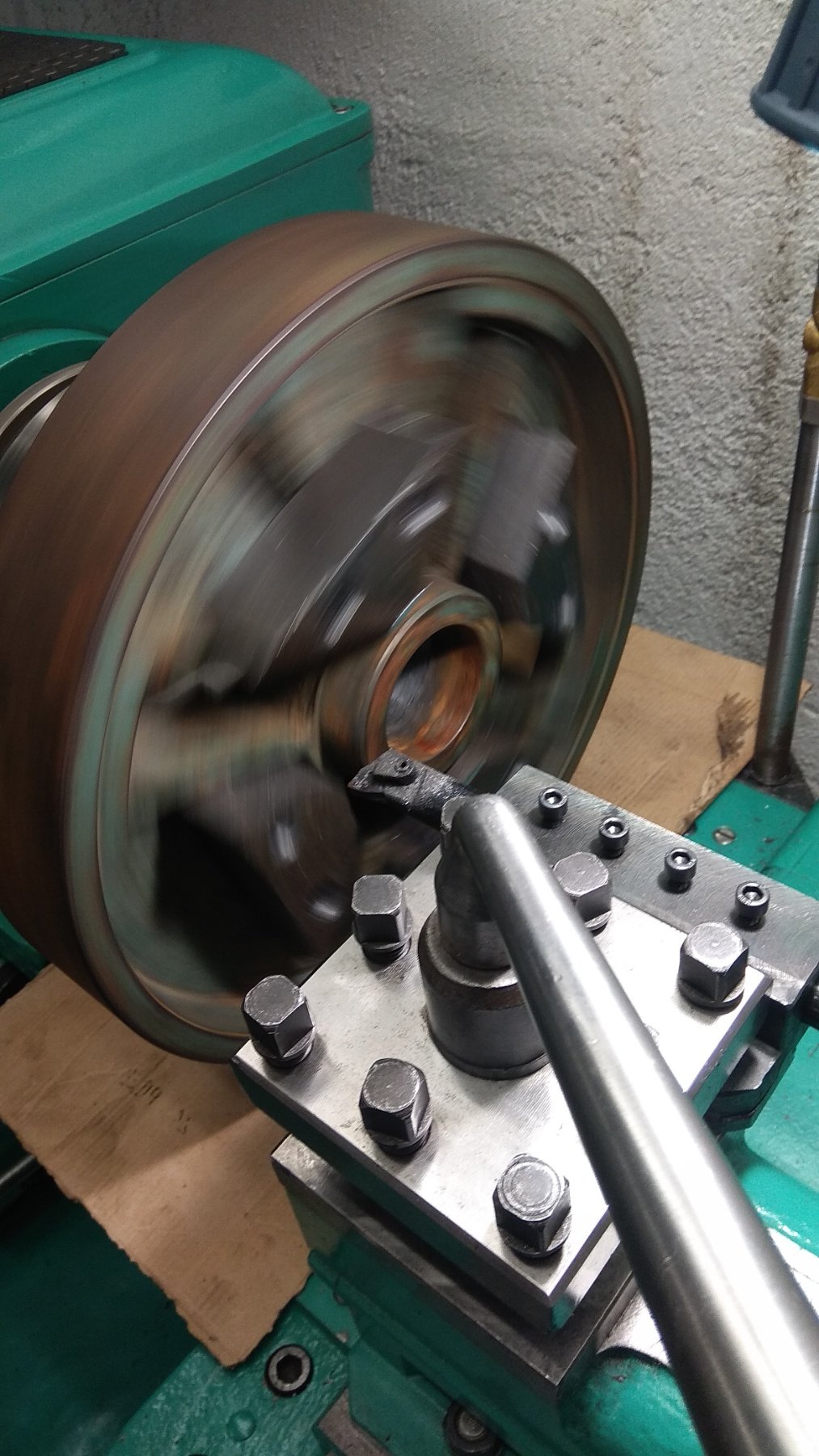

    След тази операция последва престъргване с отстъп 3мм на диаметър Ф150мм за да може освен аксиално към фланеца да обезпечим и радиалните сили. Окончателната проверка на всичко показа биене под 0,01мм - напълно достатъчно!
    Натиснете снимката за да я уголемите  Име:0-02-05-9547c3e551888c666881c040f9af9e71d706ad614409e8e957efb7fb2c8bac44_1b2933fb.jpg Прегледи:0 Размер:337.1 КБ ID:6576302

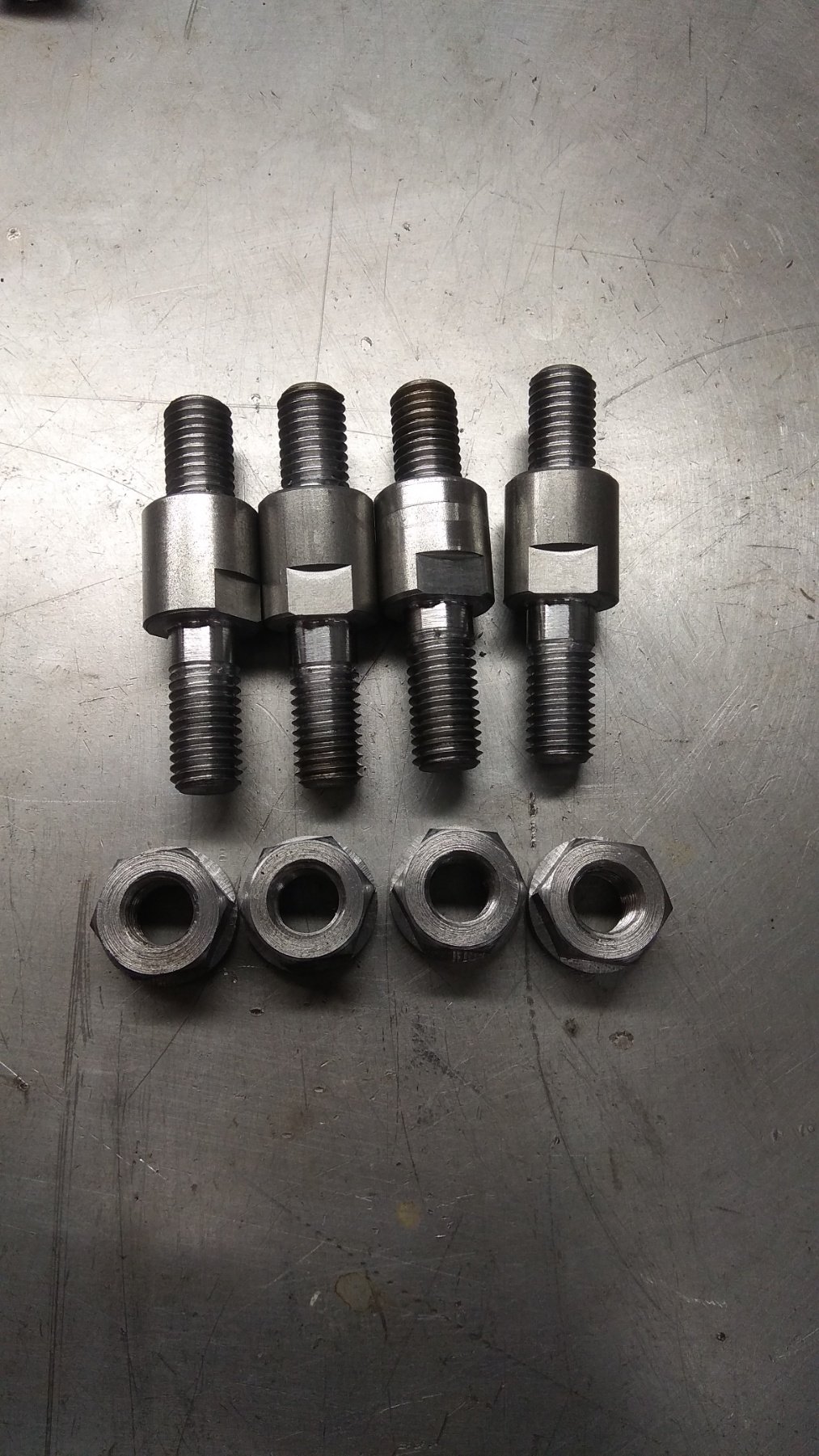

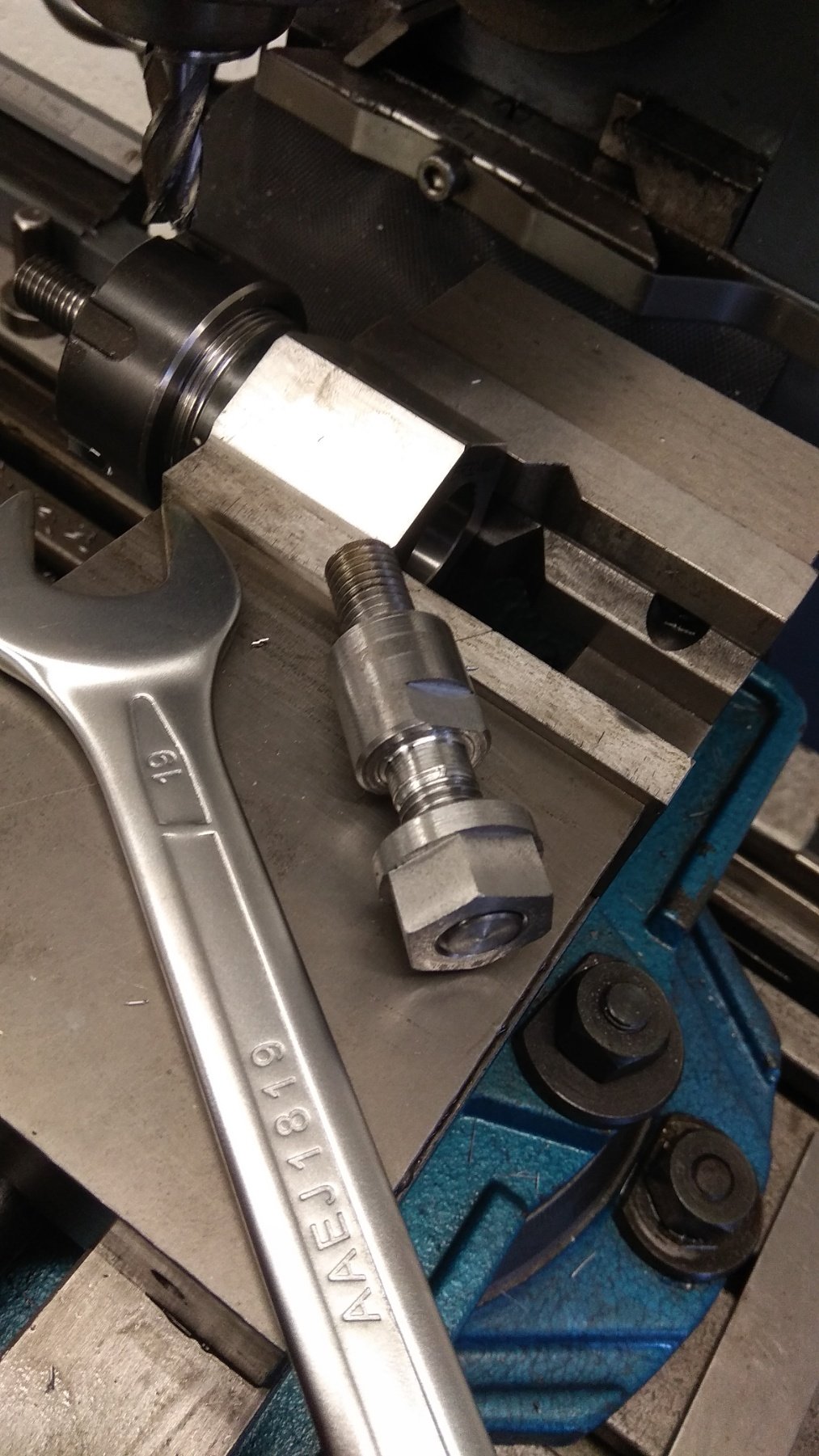

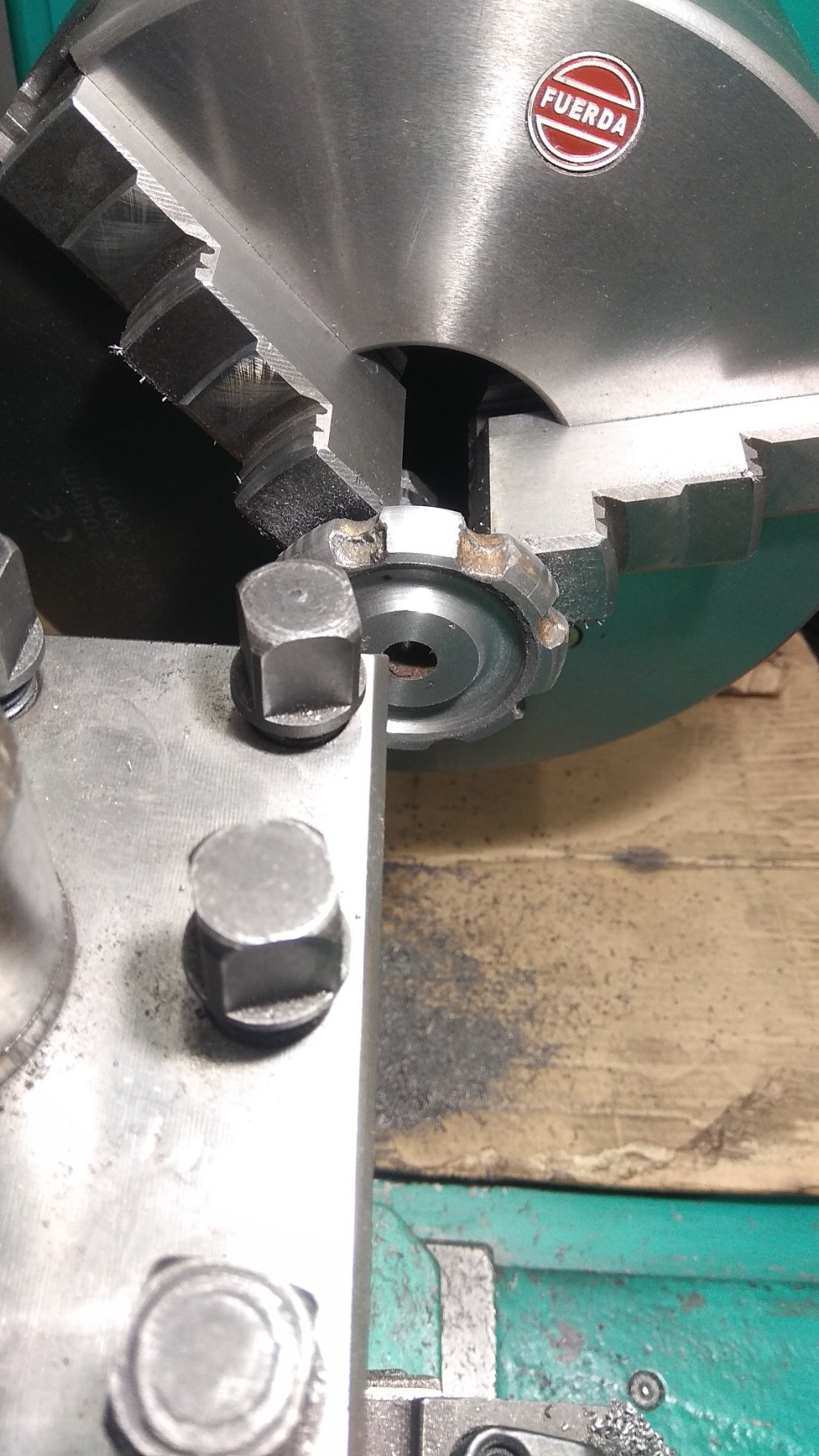

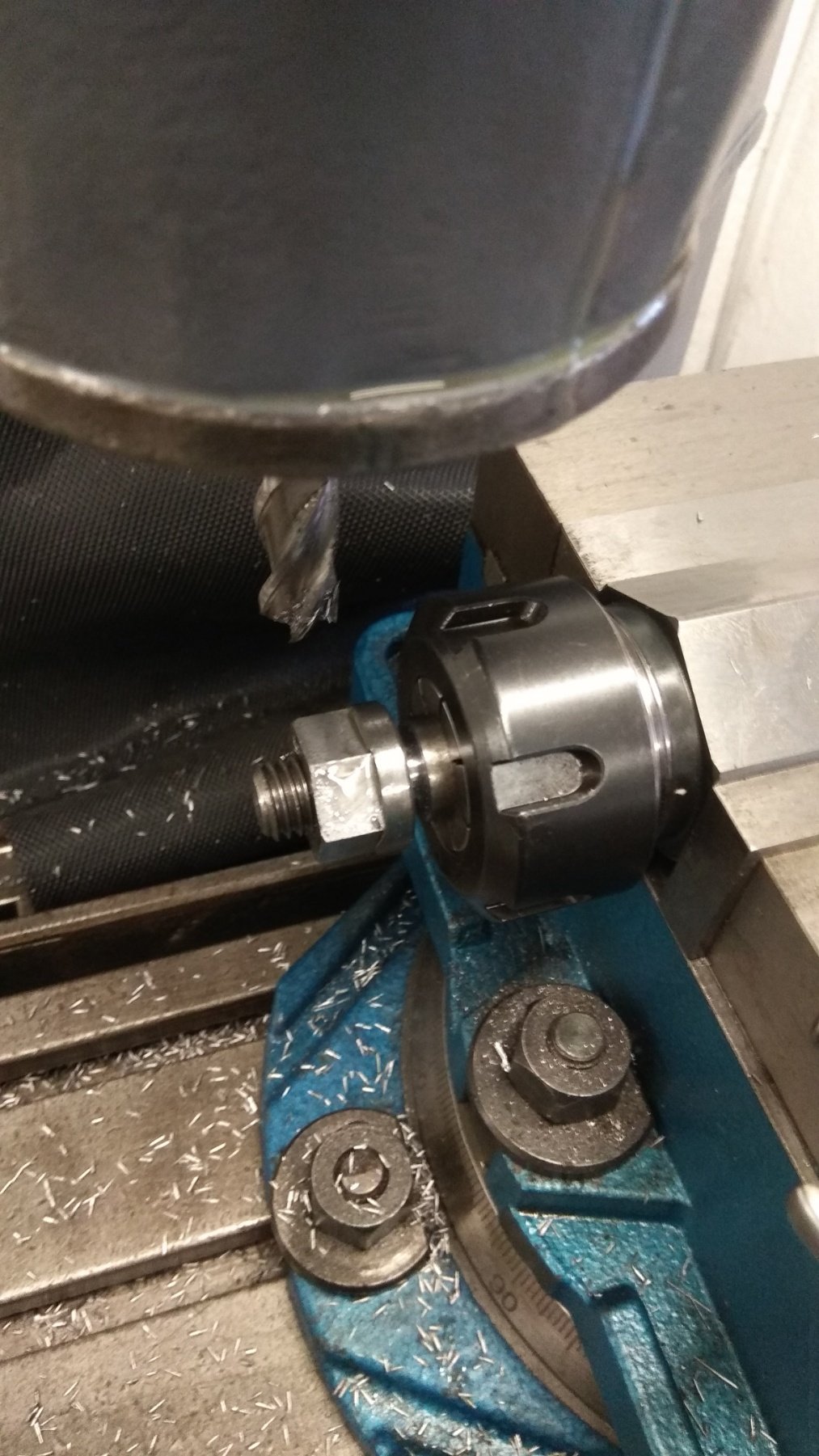

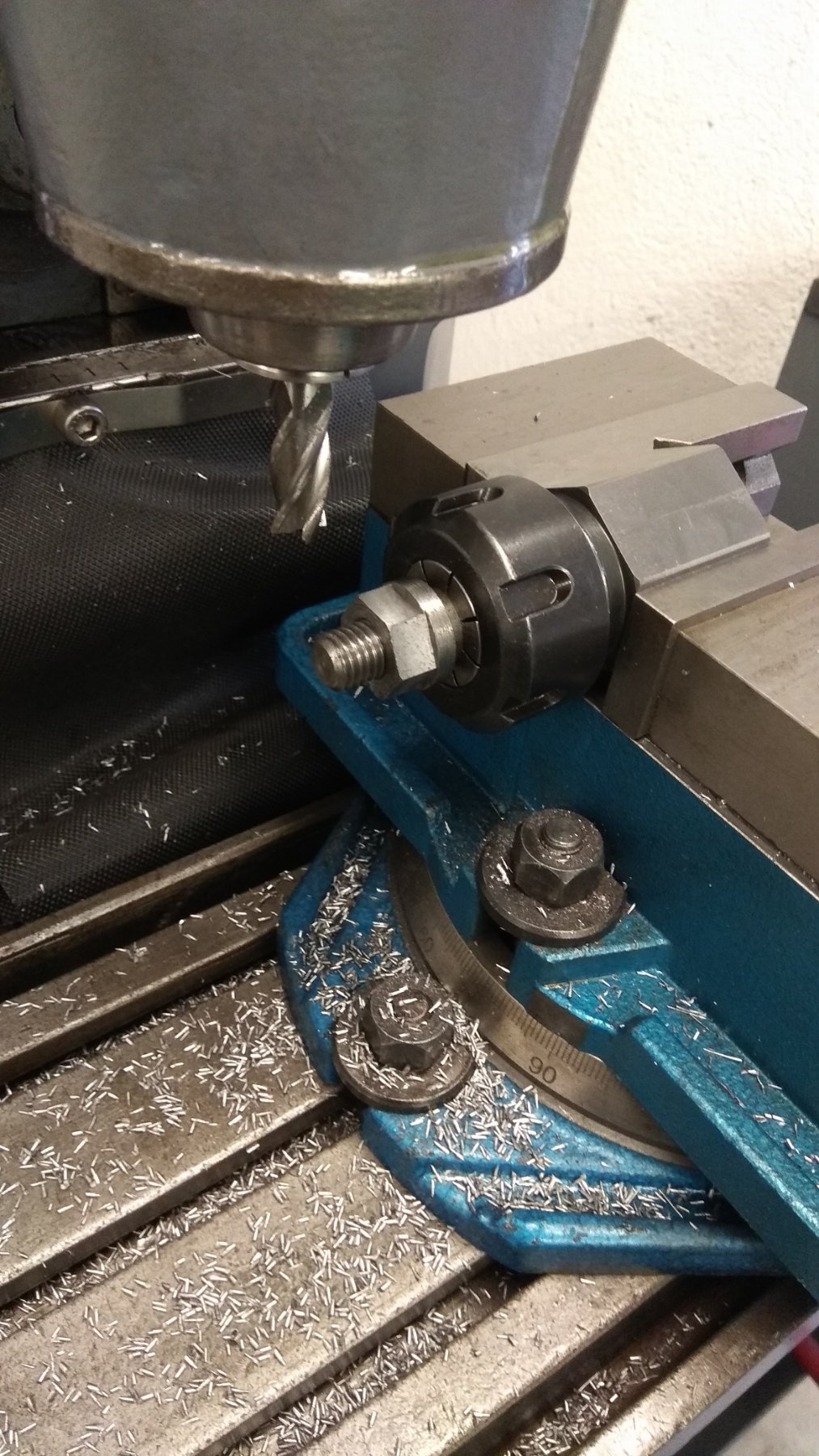

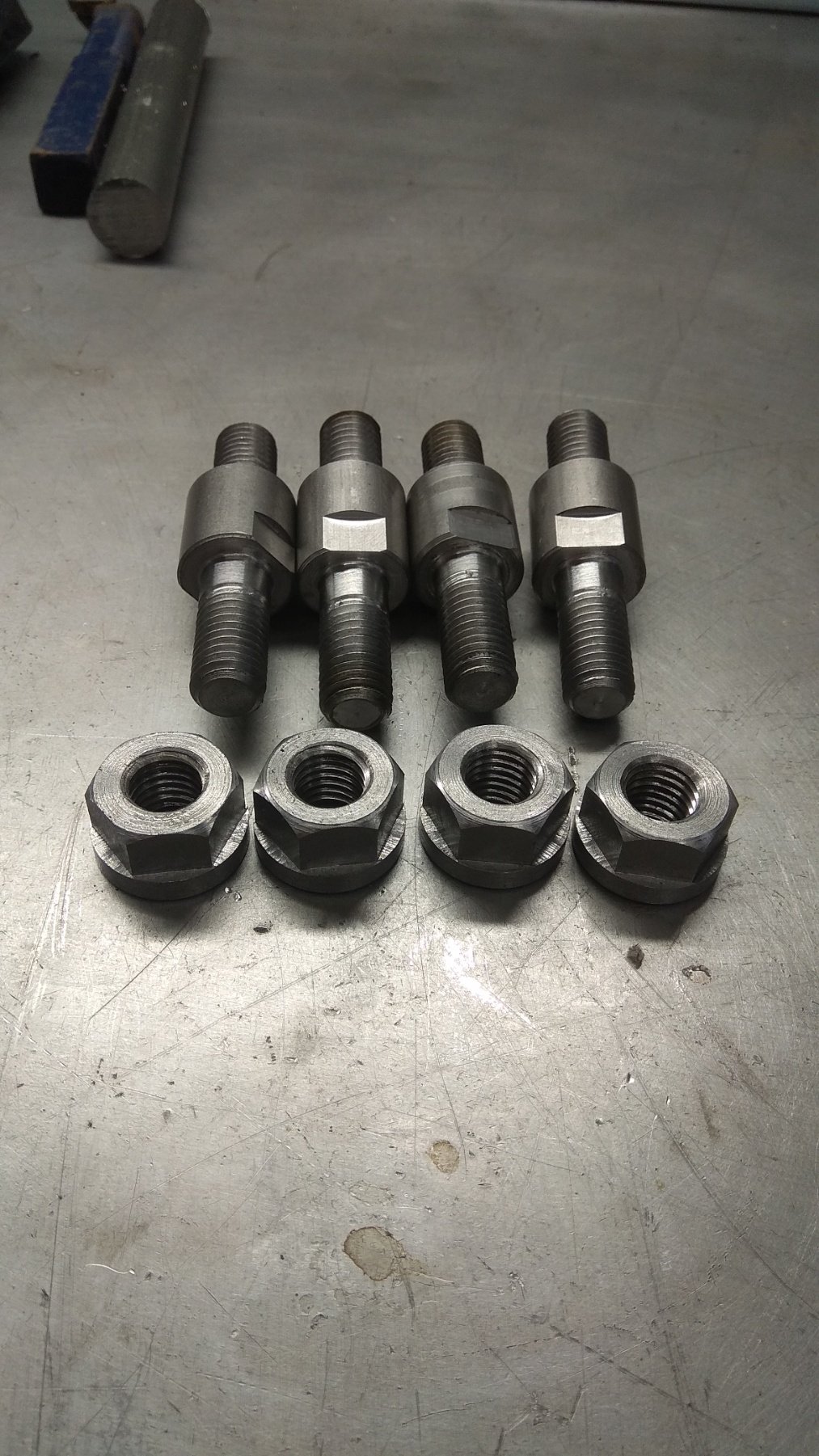

    Последва направата на нови болтове за фланеца и гайки към тях. Всичко е от ст.45 , а гайките са закалени и отвърнати. Тъкмо пробвах и новият ми шестостенен държач ER32 за фрезата - изключително удобрен се оказа, както и очаквах за направата на такива неотговорни шестостени (имам и за 4-грам) - постига се се точност в порядъка +/- 0,03мм. Така, че ако някой се колебае дали върши работа - идеално е. Сестява качването на делителния апарат и излишната хамалогия.
    Натиснете снимката за да я уголемите  Име:0-02-05-c351ba62d30133eedc58cd555449d6e6f315c0953fa92cdc39bb8c92279716a4_20fca5b2.jpg Прегледи:0 Размер:337.4 КБ ID:6576305
    Натиснете снимката за да я уголемите  Име:0-02-05-3c04b0139315c2be87c6878979bf7de632009621cb66a7f13ce38d24d90db34d_e3ee2713.jpg Прегледи:0 Размер:192.5 КБ ID:6576247
    Натиснете снимката за да я уголемите  Име:0-02-05-72caf6605782ab50bcb368a1d38105d4caed3b88ebbeeef332a6003811171c4f_3e3071c5.jpg Прегледи:0 Размер:394.0 КБ ID:6576255
    Натиснете снимката за да я уголемите  Име:0-02-05-2ddf3bb5cf0015fadb55c5cd796a83b840c8238771fecf036ecde699b3110373_b2cc0bd2.jpg Прегледи:0 Размер:274.2 КБ ID:6576262
    Натиснете снимката за да я уголемите  Име:0-02-05-c7dddda3e3f33698e444172712212a4264065c84b4c1450cb82e88b8d897a8b1_dbbff6a.jpg Прегледи:0 Размер:220.9 КБ ID:6576264
    Натиснете снимката за да я уголемите  Име:0-02-05-d34e2433e154d10a9d75a991bd8294838b7609585faead52362fe44cee1abefc_444d318f.jpg Прегледи:0 Размер:264.2 КБ ID:6576281

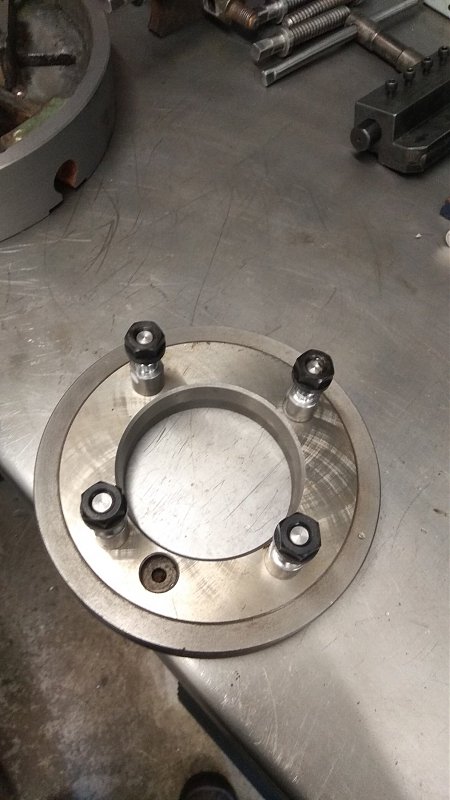

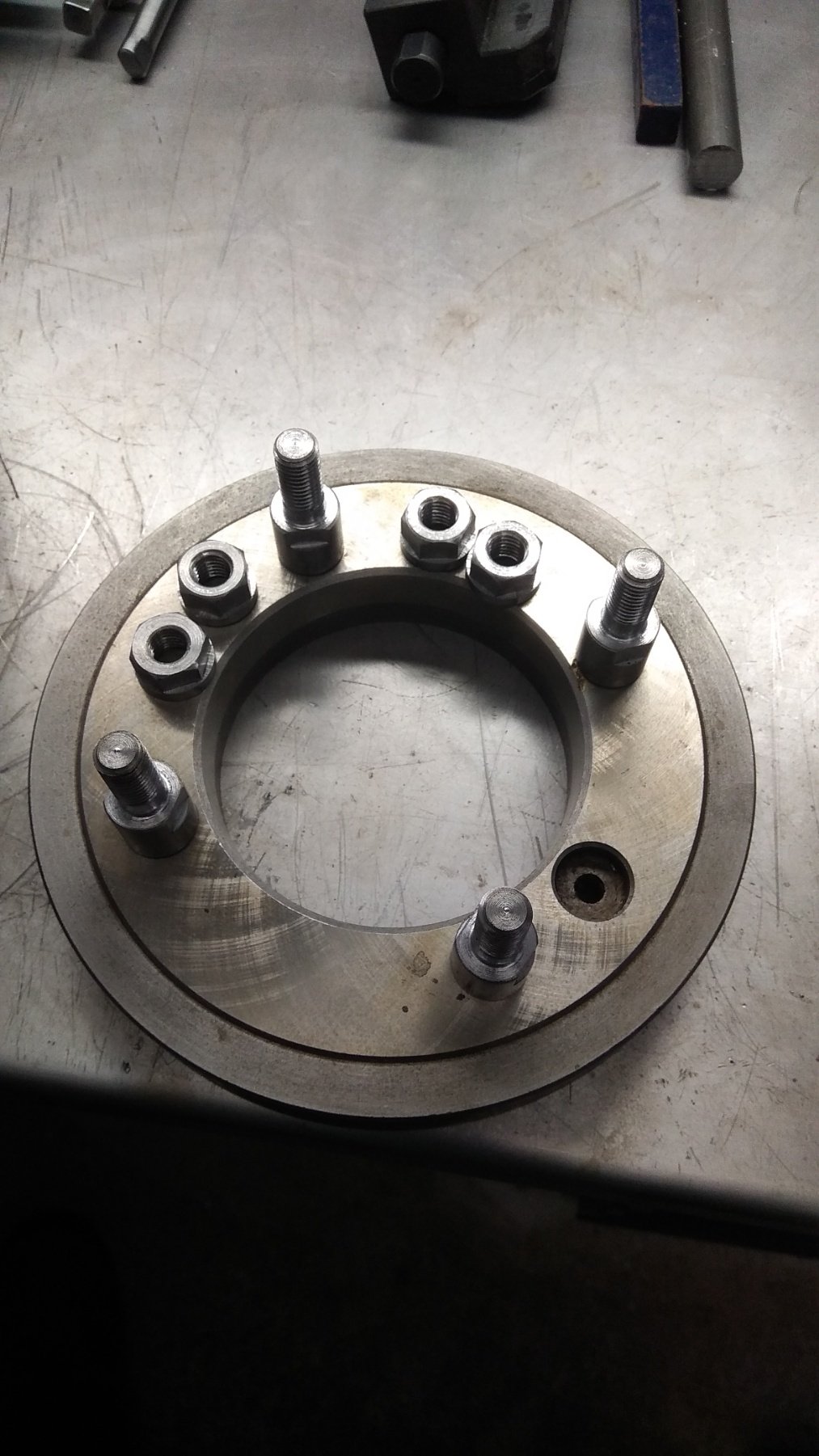

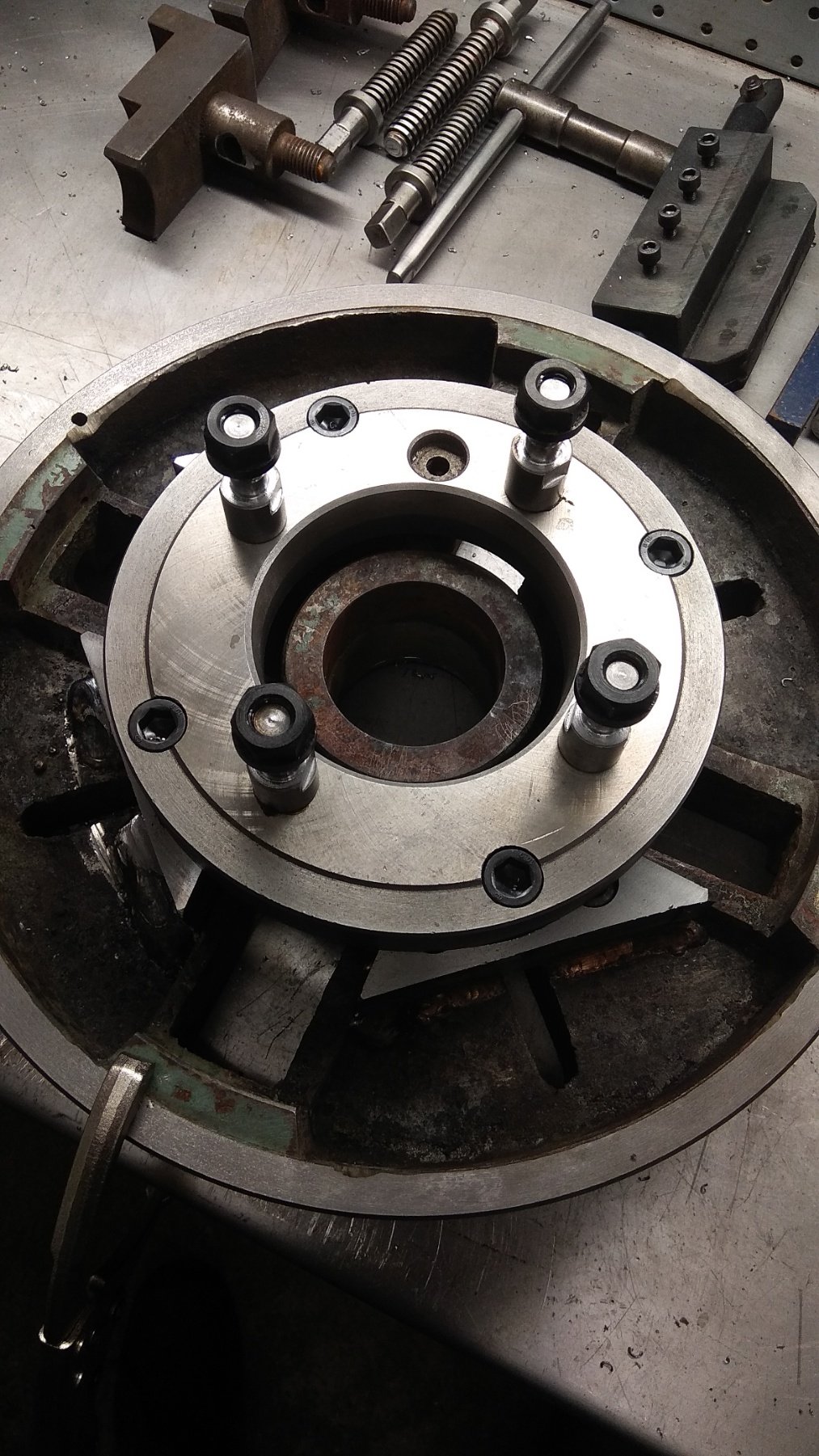

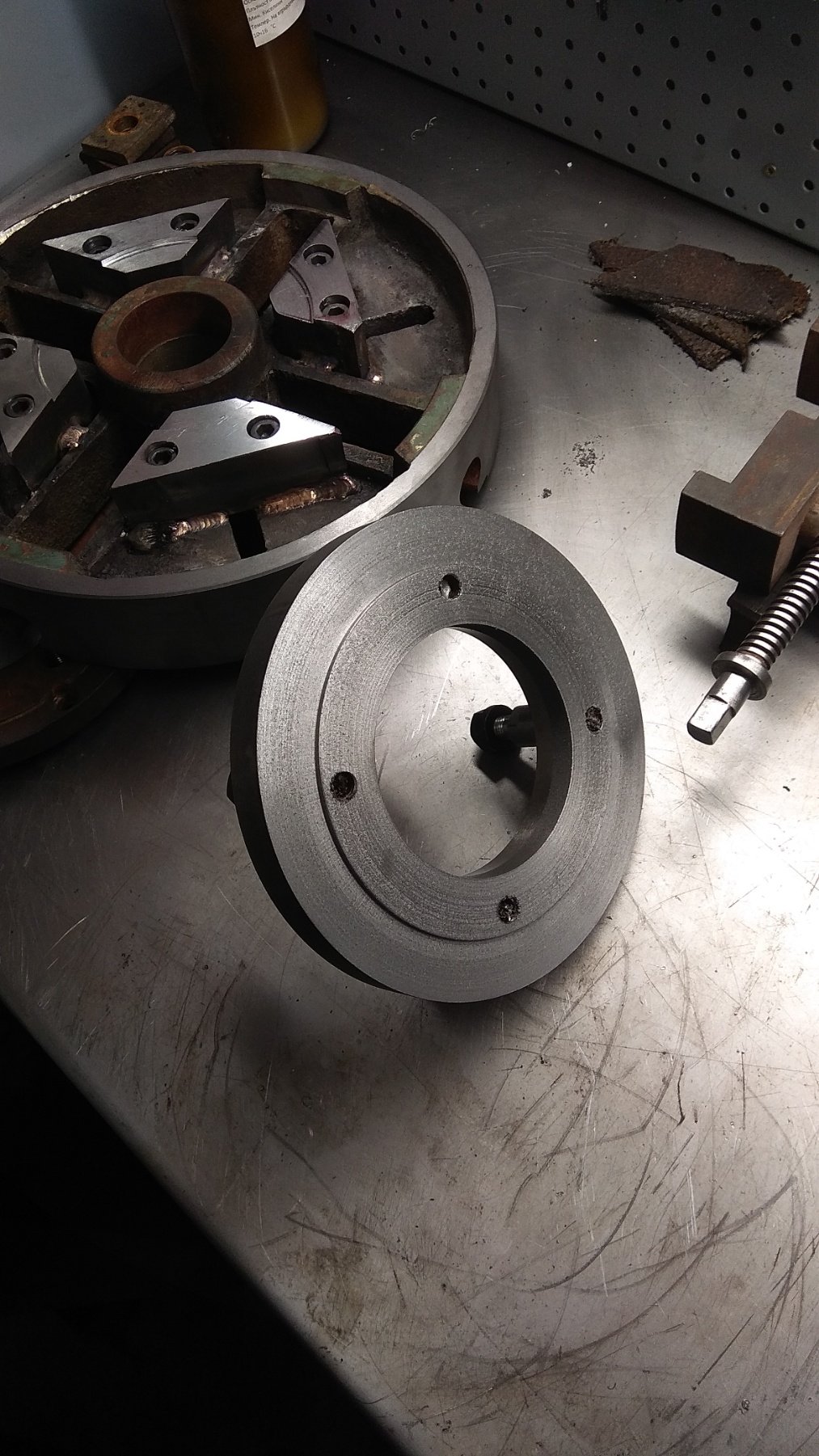

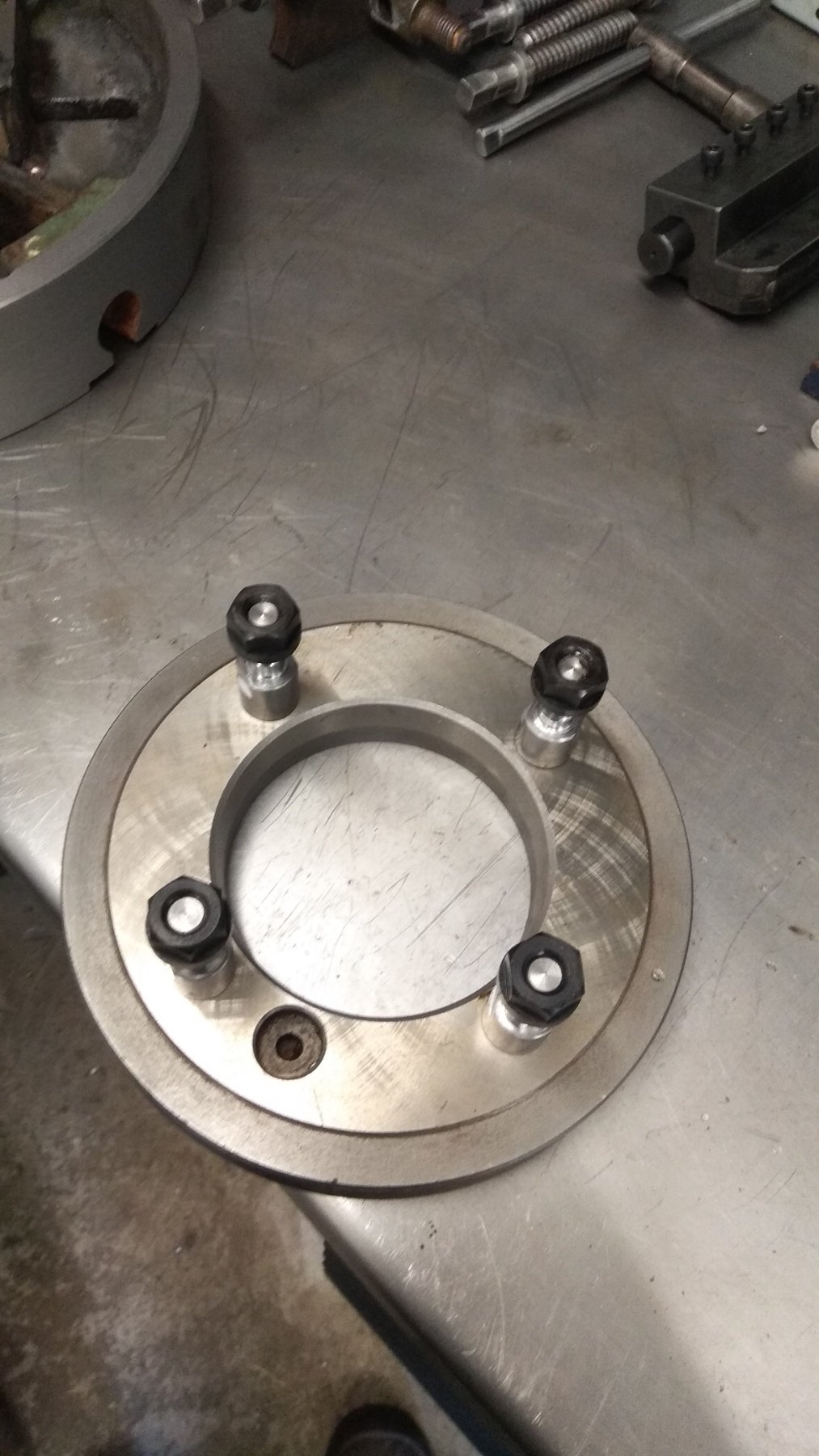

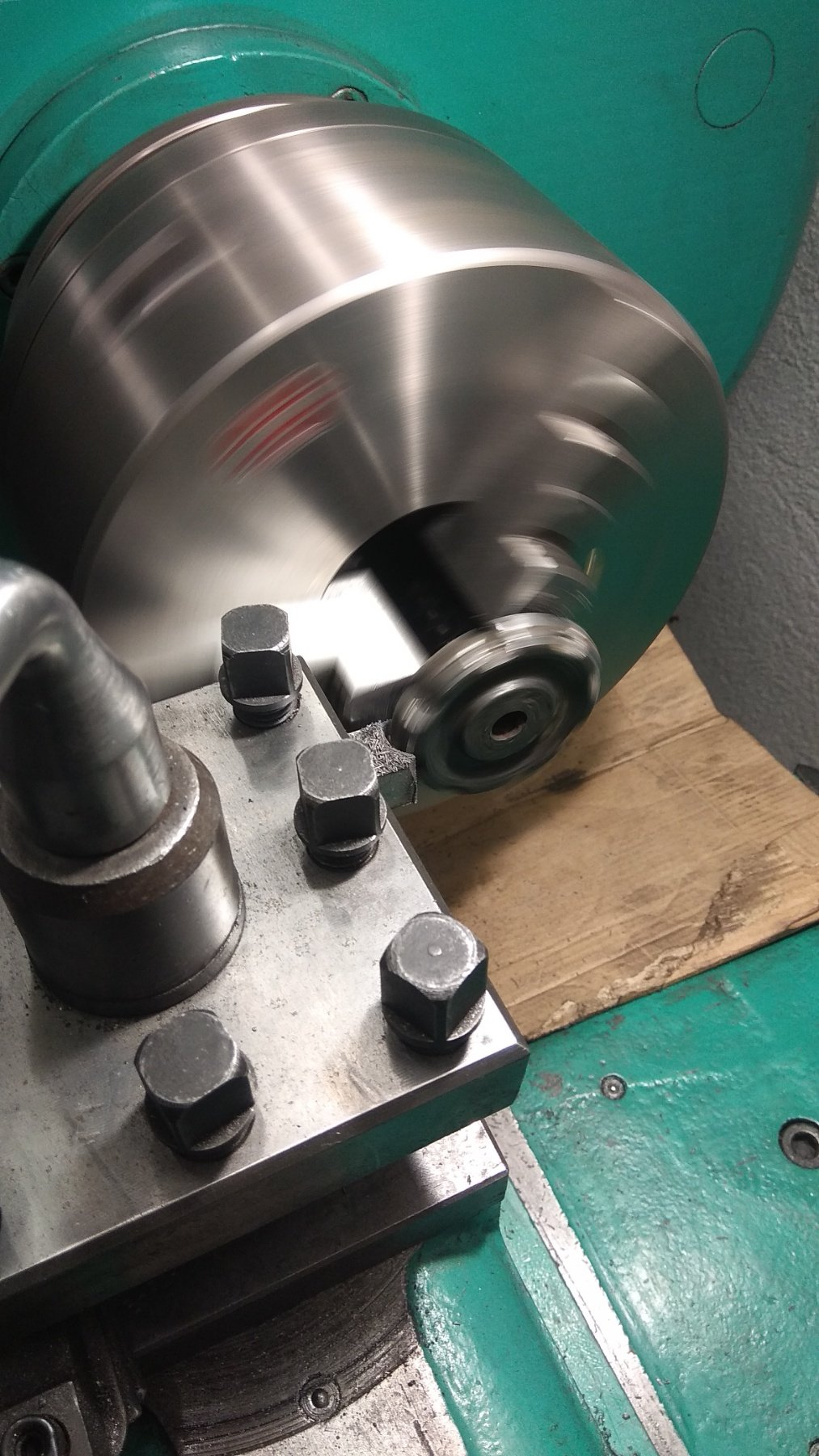

    След това монтирах новите крепежи към новия фланец и го престъргах на рамер + 2 стотни.
    Натиснете снимката за да я уголемите  Име:0-02-05-b48c4bf907085b11c9c48976d56b83fe83f160d8b8e6d7e0dd17950ac5730bcc_221c3b4.jpg Прегледи:0 Размер:232.9 КБ ID:6576272
    Натиснете снимката за да я уголемите  Име:0-02-05-98217b668f34c823077ddc09bb630b05f2236ed8d61dc303af659605ff694fd6_f429d88.jpg Прегледи:0 Размер:297.6 КБ ID:6576291Натиснете снимката за да я уголемите  Име:0-02-05-415962181909442ffe31bc8bdc7ffea2c878f686665f17550d3ddb7179a402d6_a4f7341b.jpg Прегледи:0 Размер:314.2 КБ ID:6576299

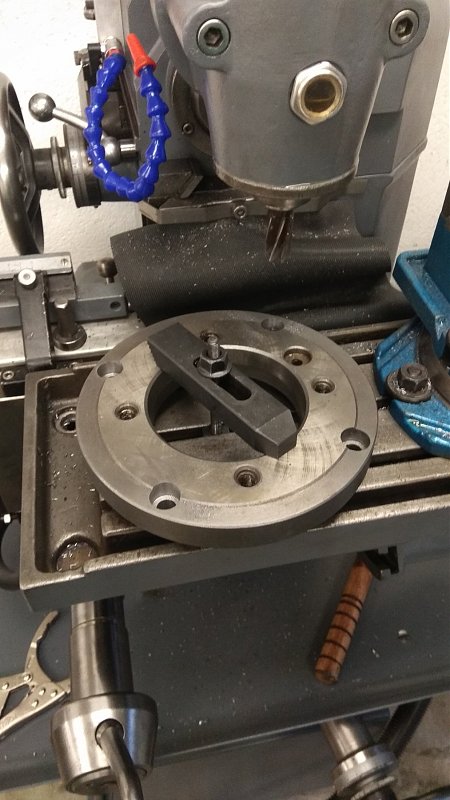

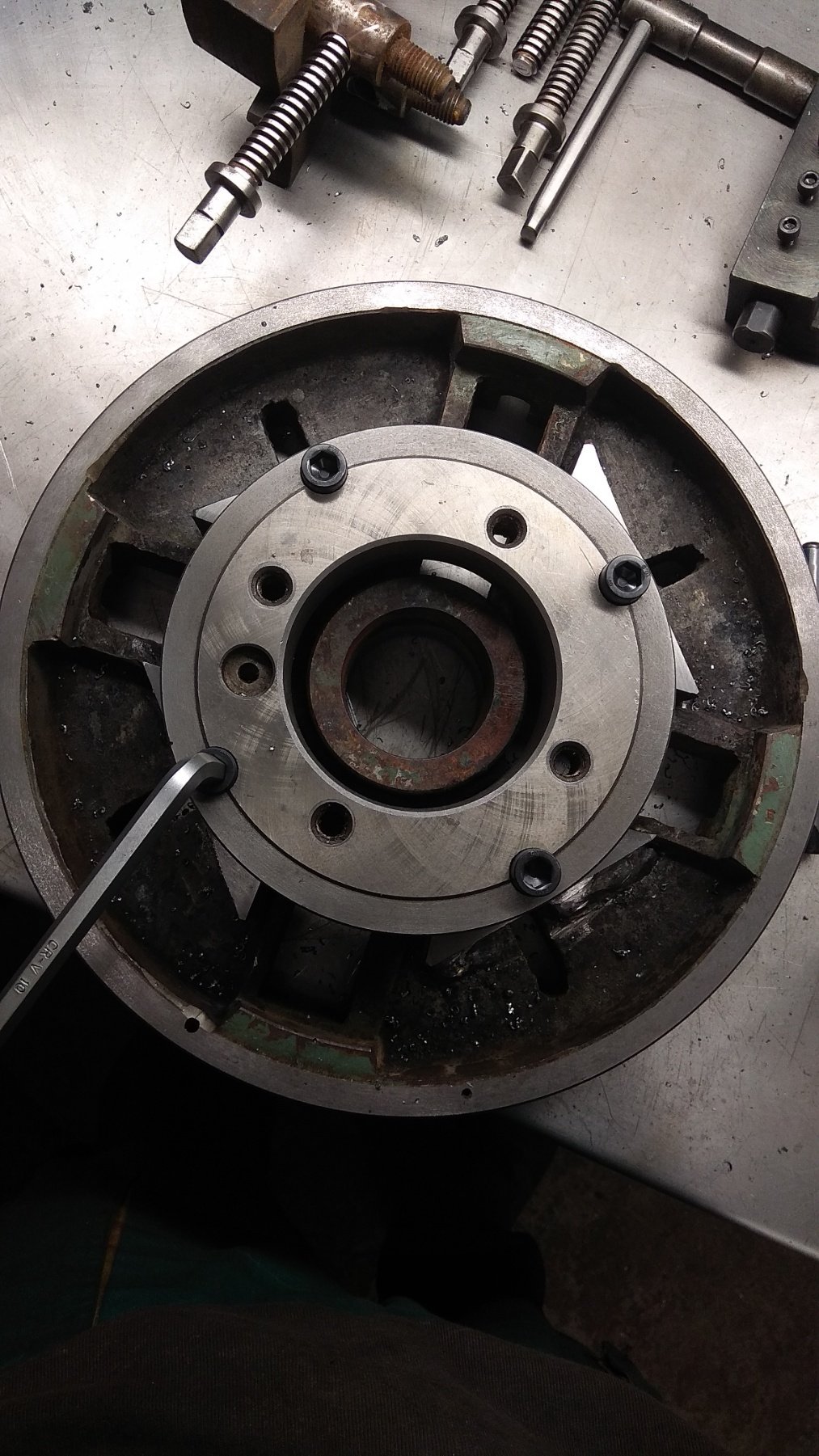

    Уточних диаметъра, свалих фланеца и маркирах за проходните отвори.

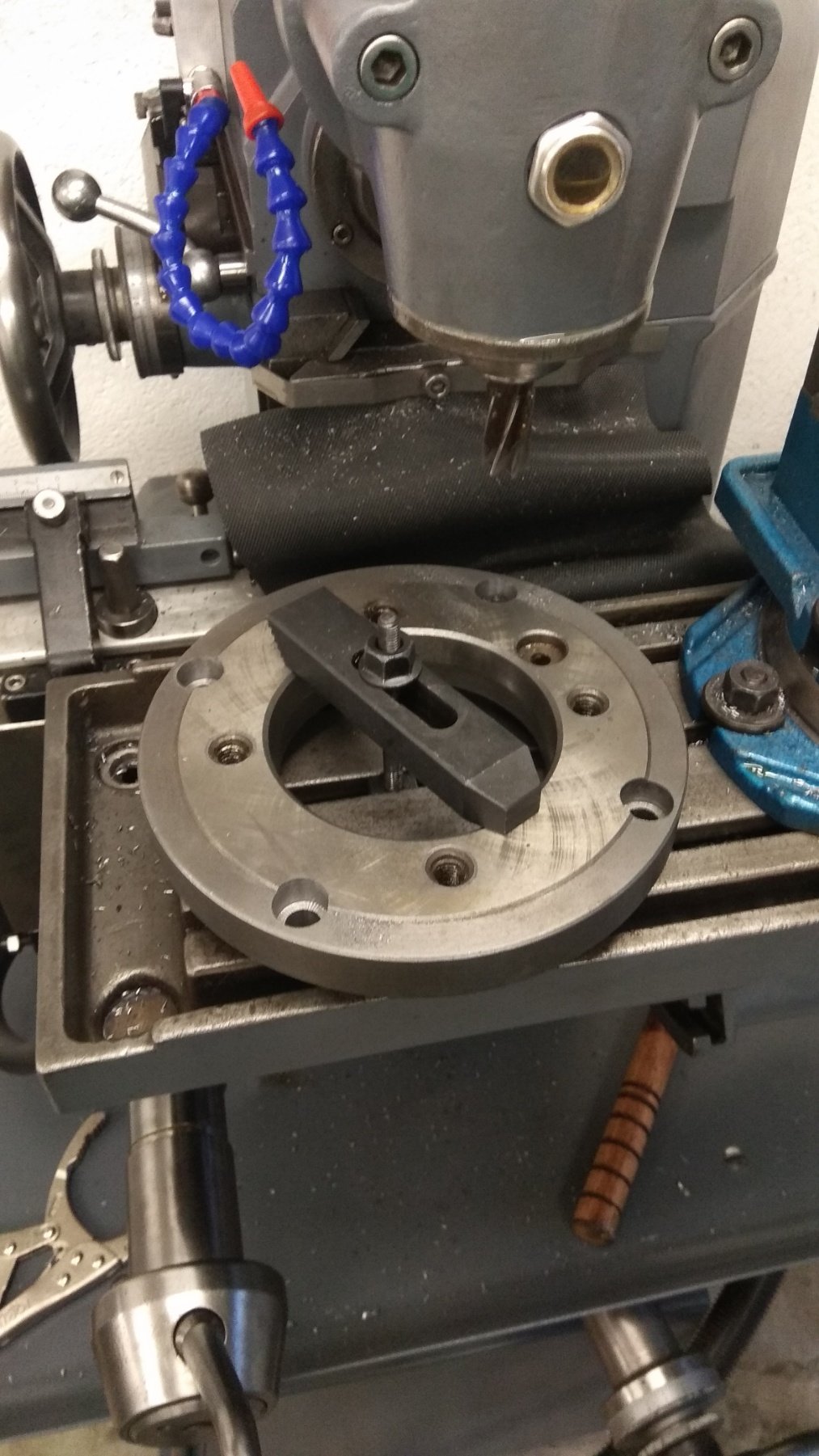

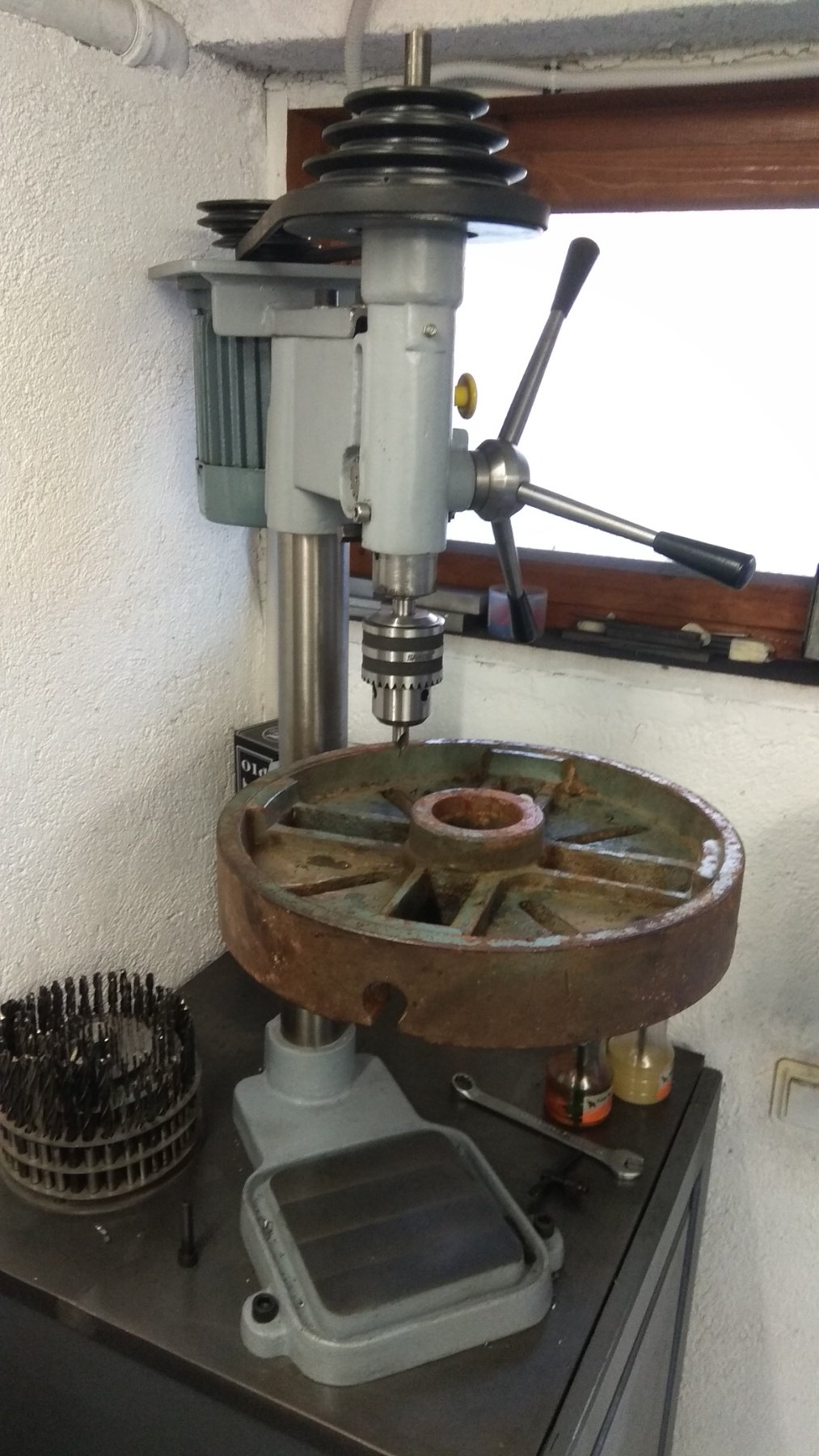

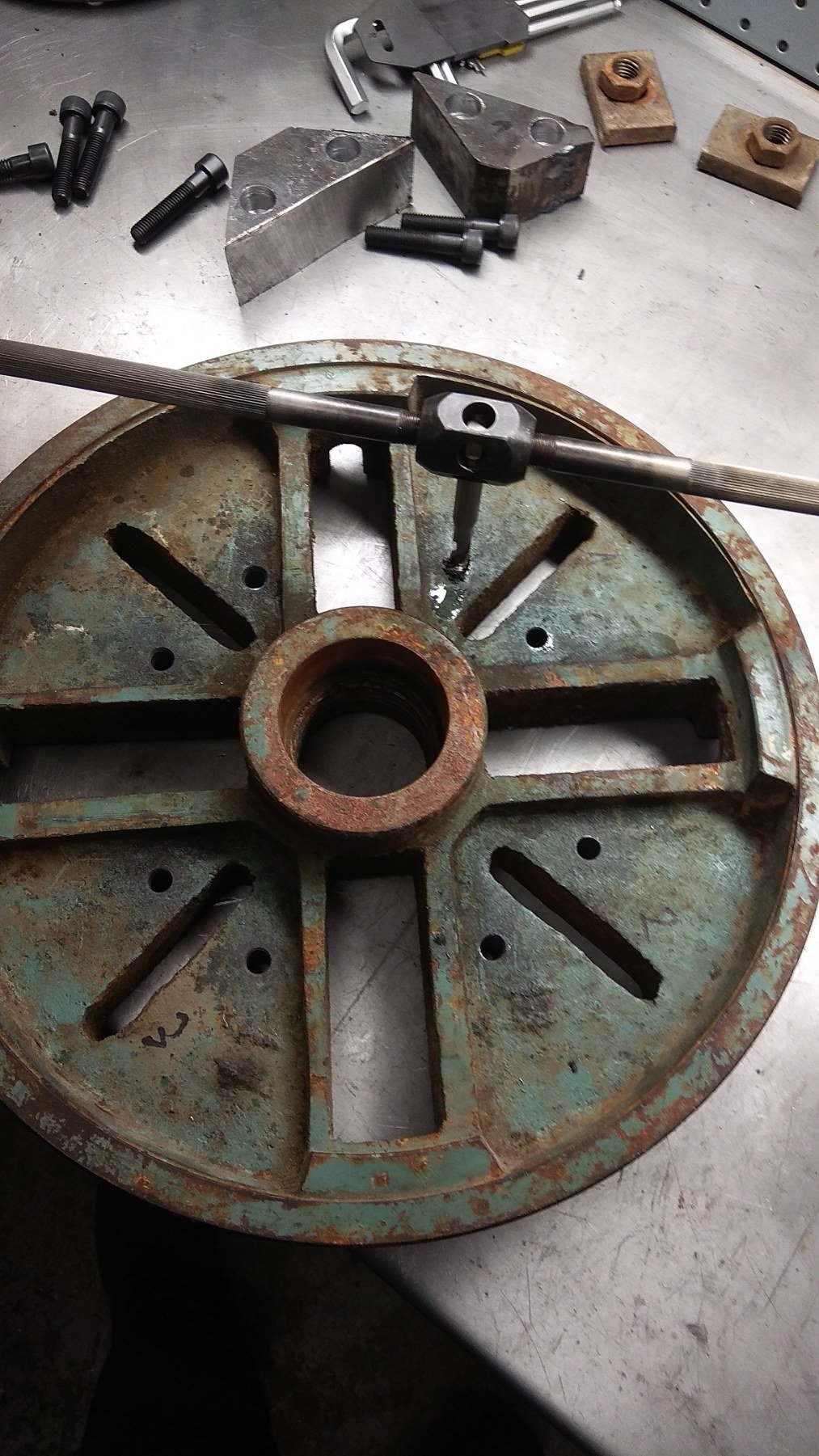

    Разпробих, фланеца и маркирах отворите за пробиване към планшайбата - тук е момента да отбележа, че настолната бормашина от Станьо е перфектна - със свредло Ф16 не се замисля дори! Става за дупчене и на големи кютуци като тоя.
    Натиснете снимката за да я уголемите  Име:0-02-05-fed871faa3ee8a4375e7628533df79036cf4773358400341b84e6076c9b91147_81d45f0e.jpg Прегледи:0 Размер:250.6 КБ ID:6576279

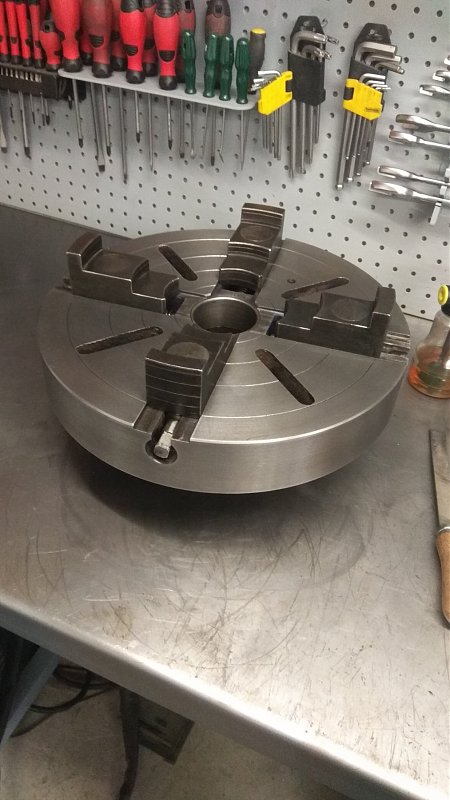

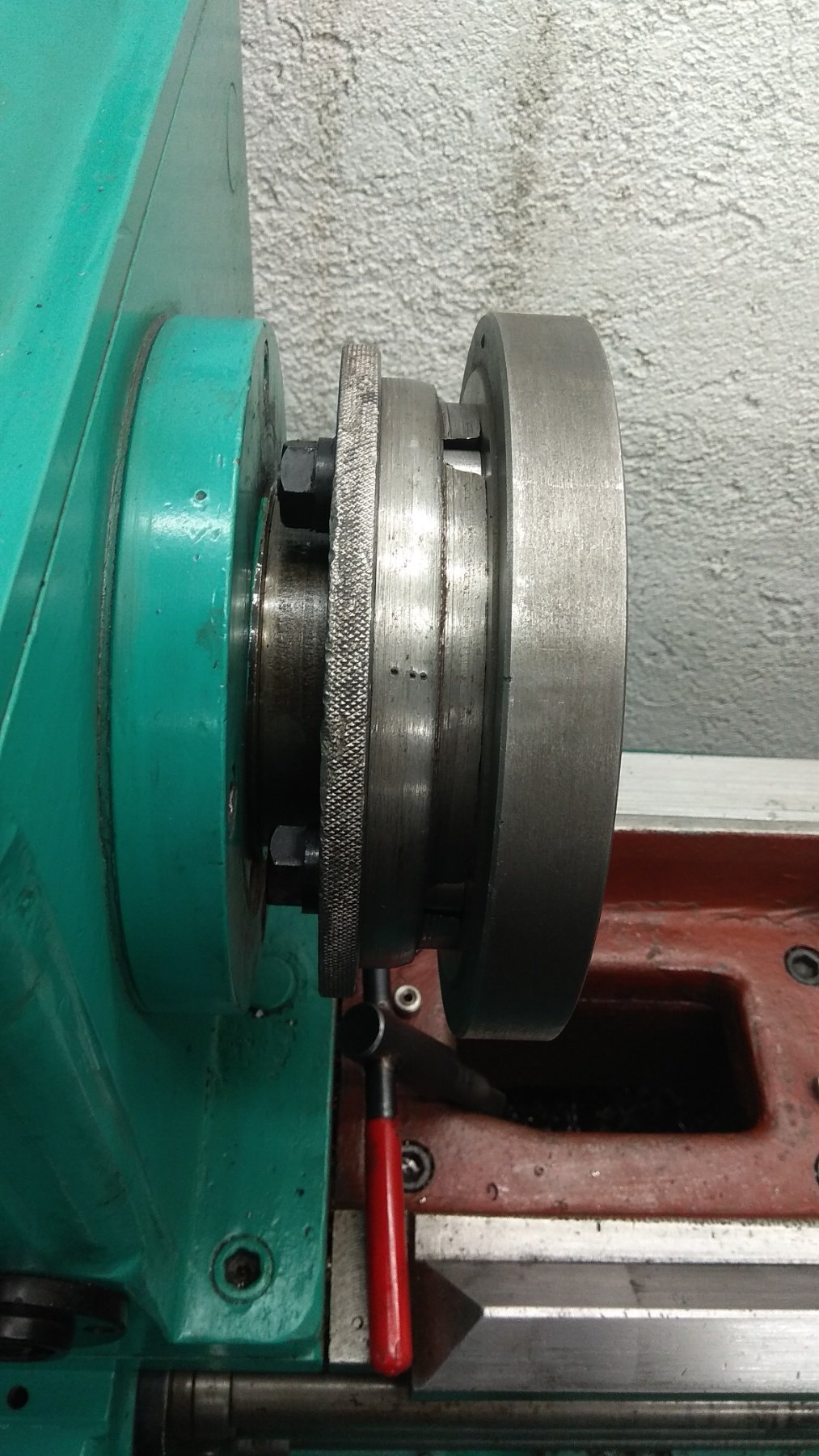

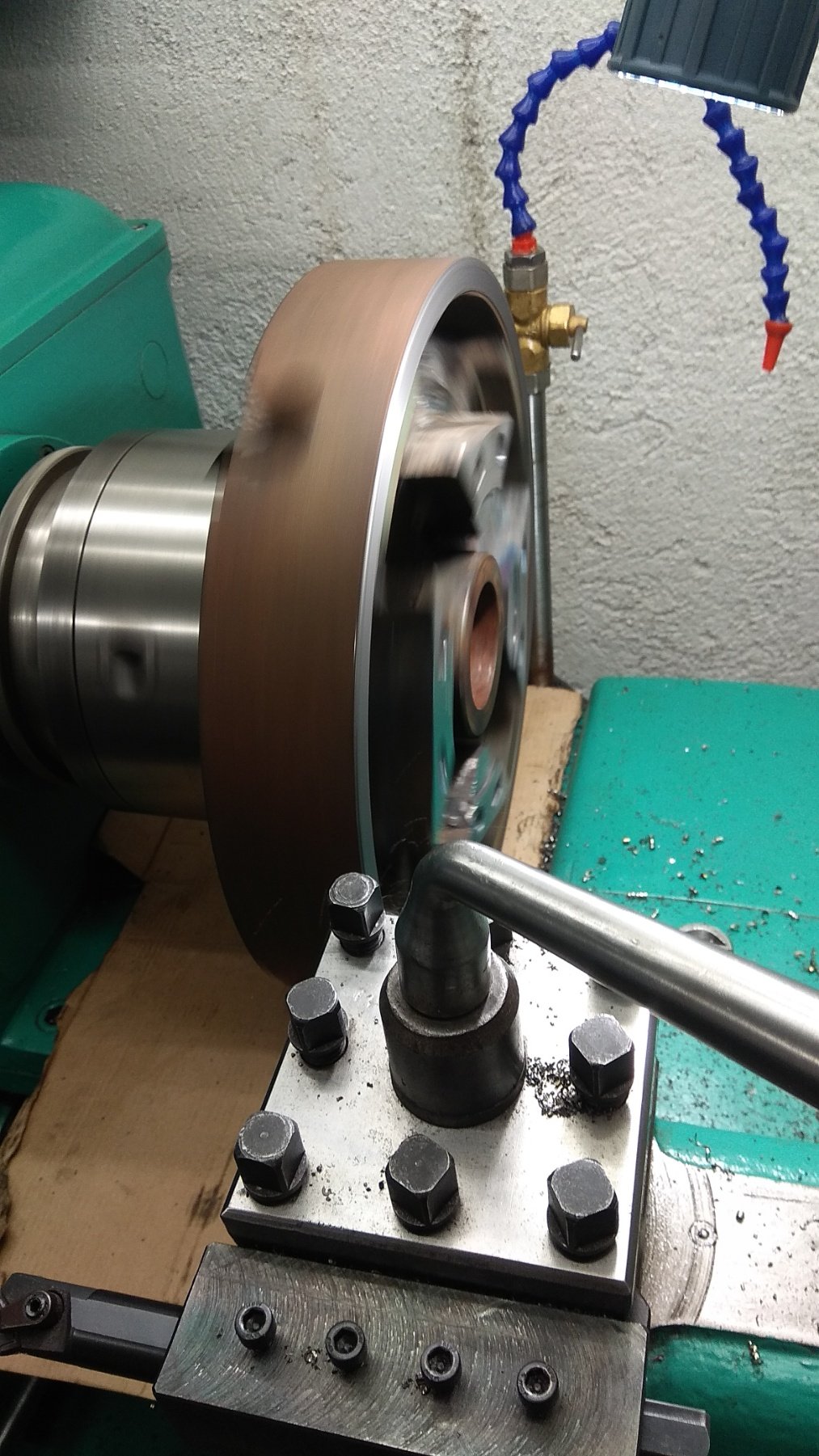

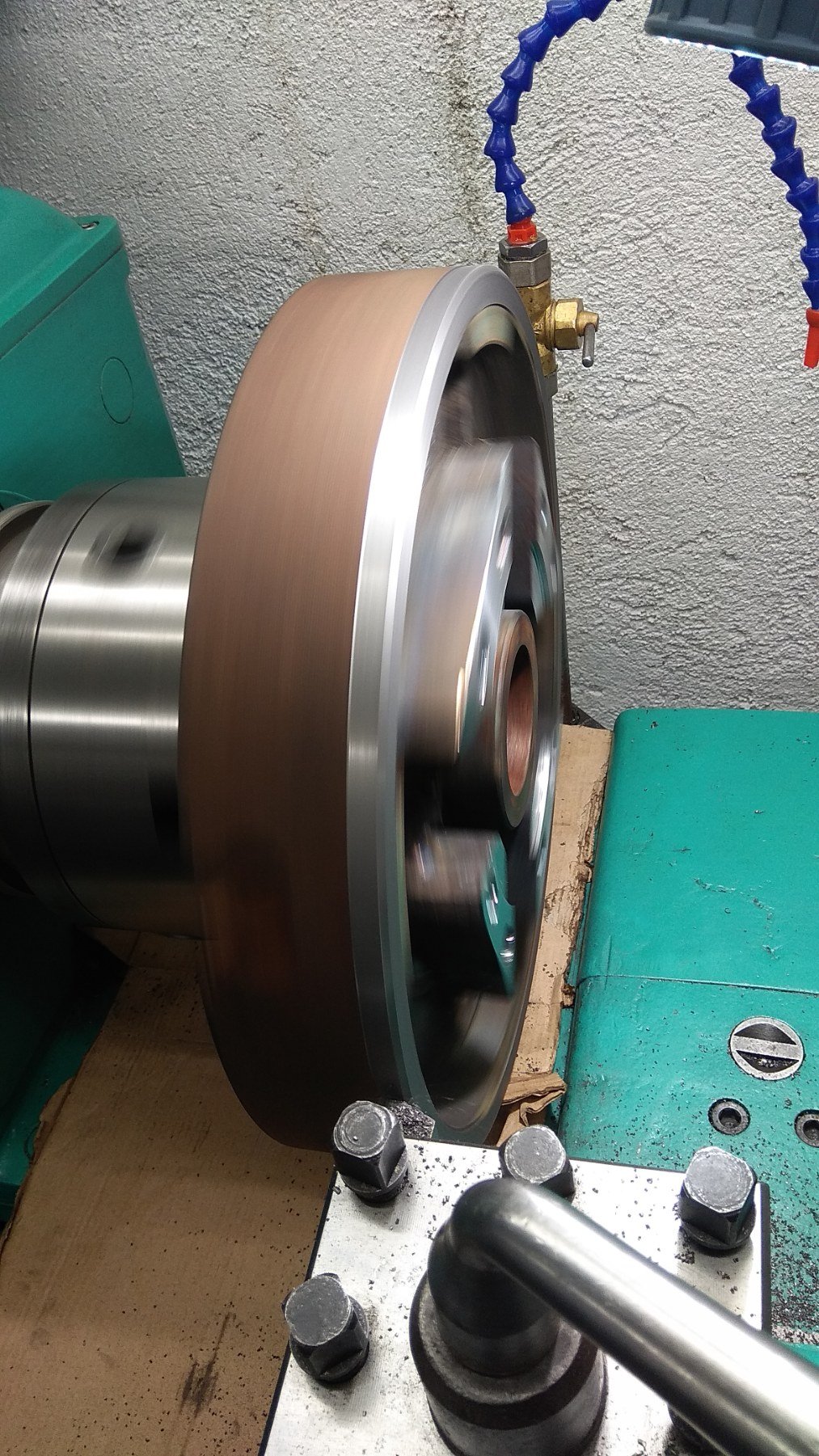

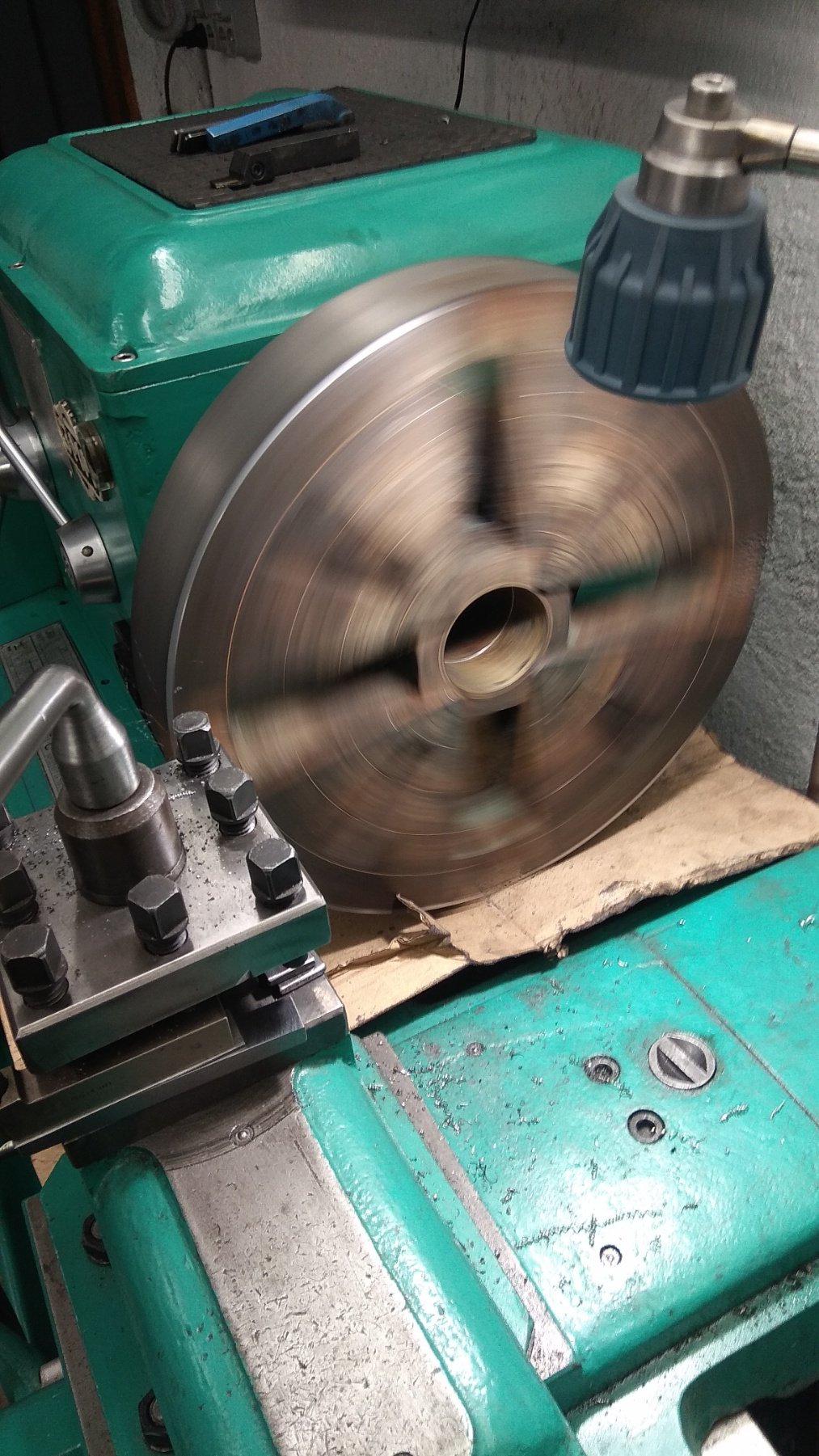

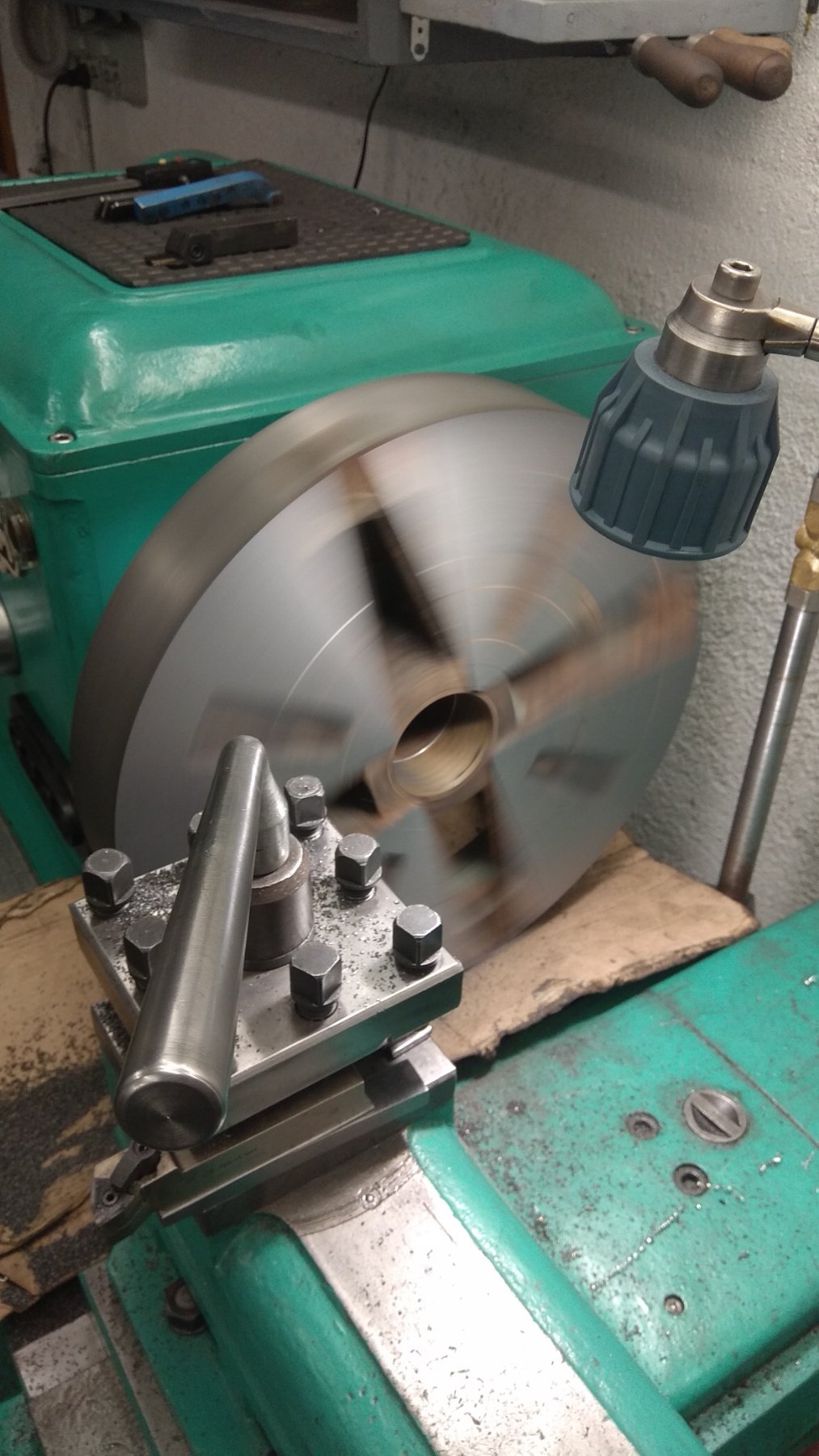

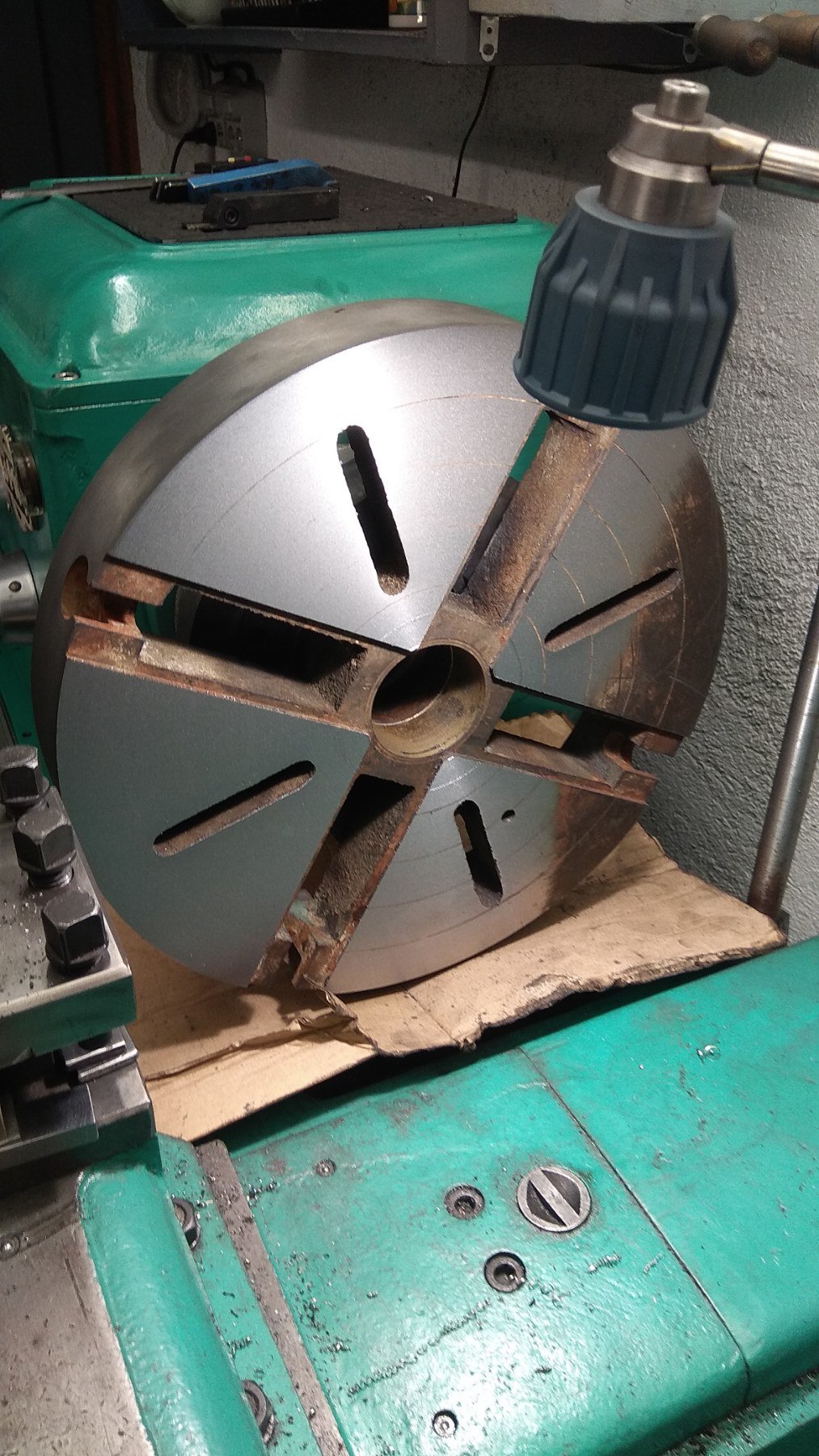

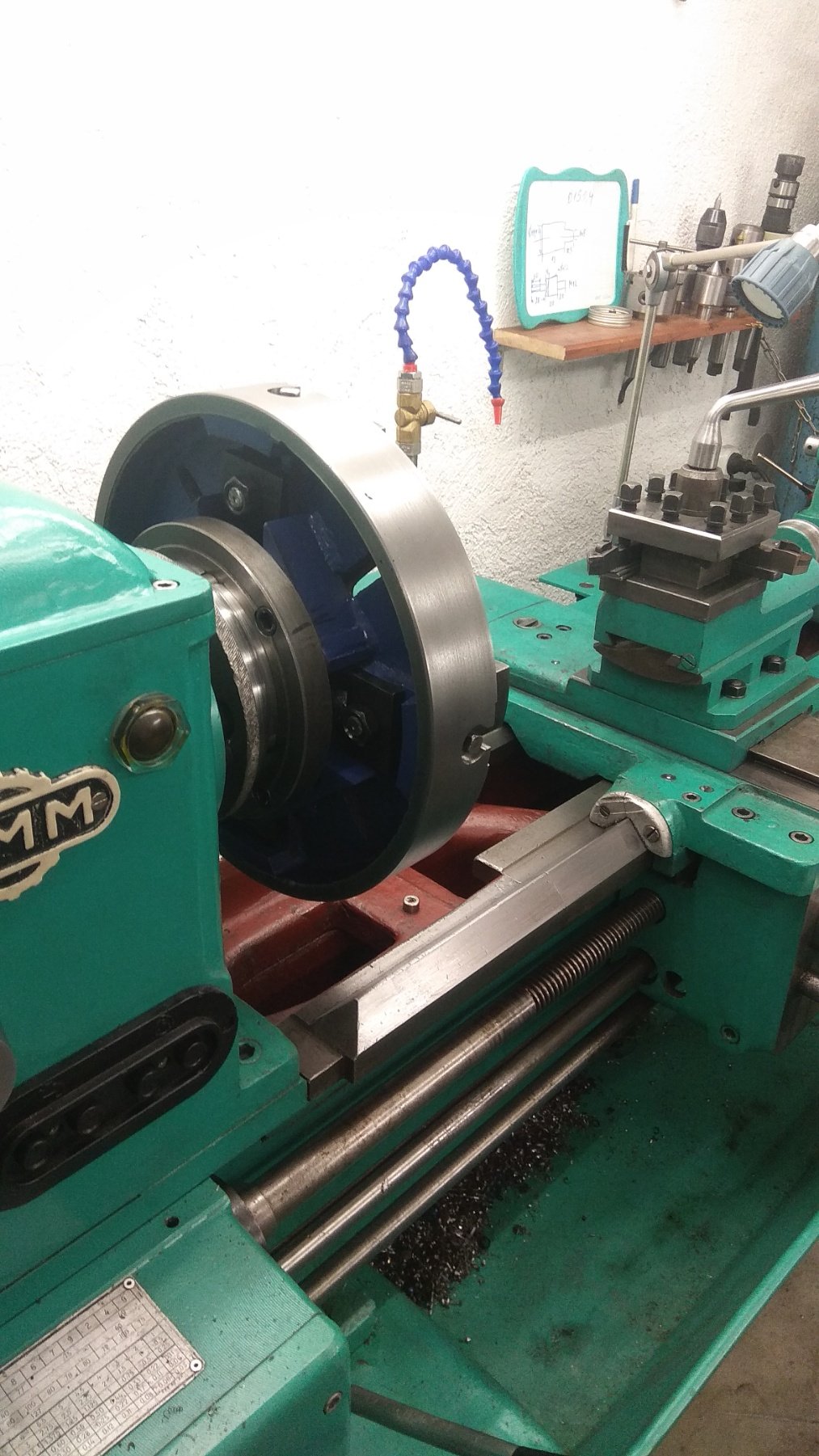

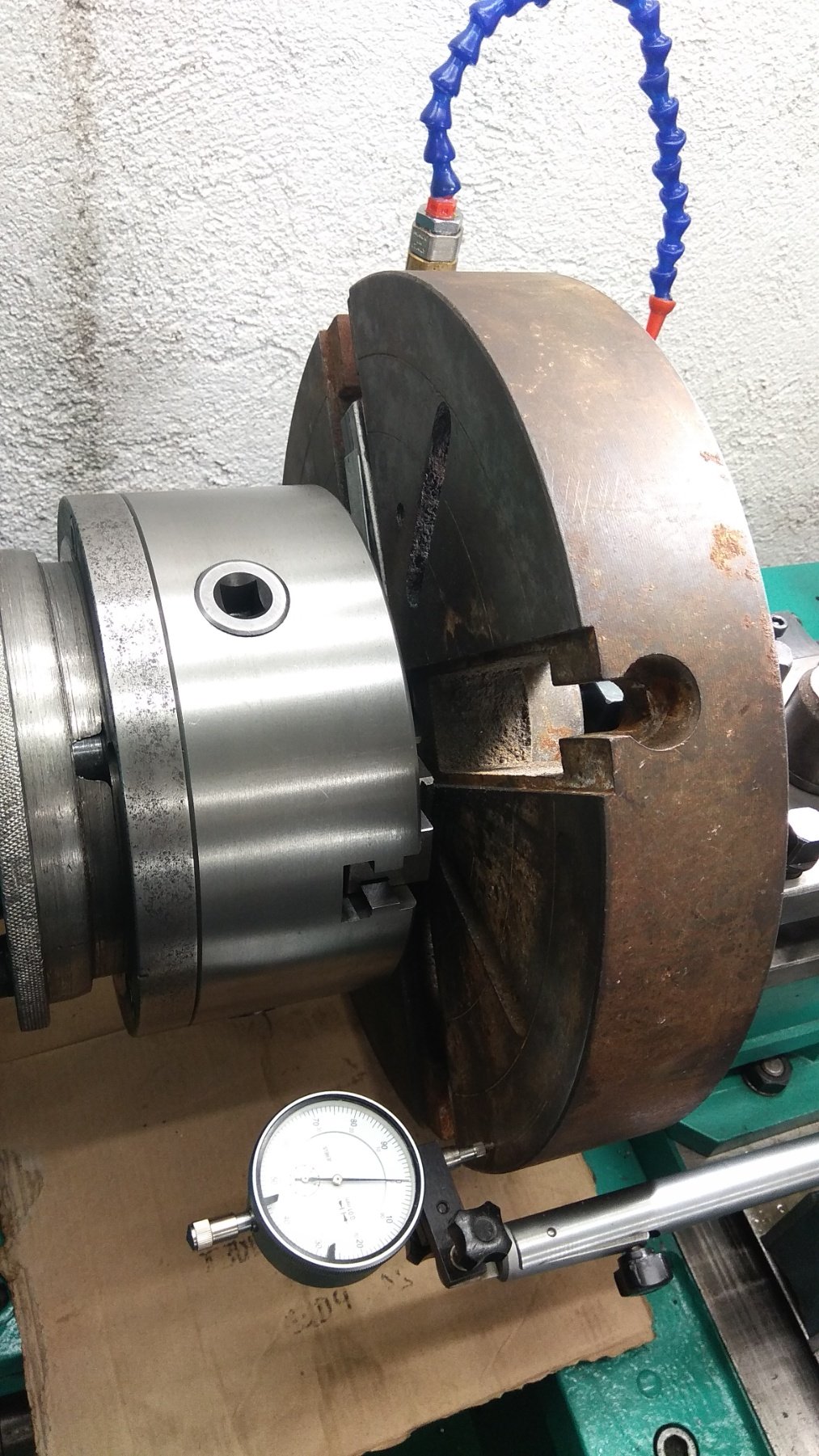

    Всичко пастна идеално и плътно, качих шайбата на струга и газзз... С два прехода по 0,5мм се изправи перфектно, все пак се беше поизкривила от нагряването при заваряването, а и от години от които е (преди 1960г. със сигурност), качеството на изработката е .
    Натиснете снимката за да я уголемите  Име:0-02-05-435e168d343073220e540a70c3df0c6a1d517c5ba1f047d3f016dbd0d474f2f6_44cea635.jpg Прегледи:0 Размер:377.3 КБ ID:6576249Натиснете снимката за да я уголемите  Име:0-02-05-a77f3f3c03acb45d51f2c94a723cc301c1ca587b2922ff4db6e105f63dd50715_36e88635.jpg Прегледи:0 Размер:398.5 КБ ID:6576258Натиснете снимката за да я уголемите  Име:0-02-05-e9286e8f0009b322ab5bc925821e5b44cf71be96628ef00733a9dcd37e4ab554_69bafb27.jpg Прегледи:0 Размер:324.6 КБ ID:6576303Натиснете снимката за да я уголемите  Име:0-02-05-49fb8c6c3caf0d759fa4ef12fc80808f2368f8263ec8b841b3851fb4208d1a15_d023e6c4.jpg Прегледи:0 Размер:244.2 КБ ID:6576268

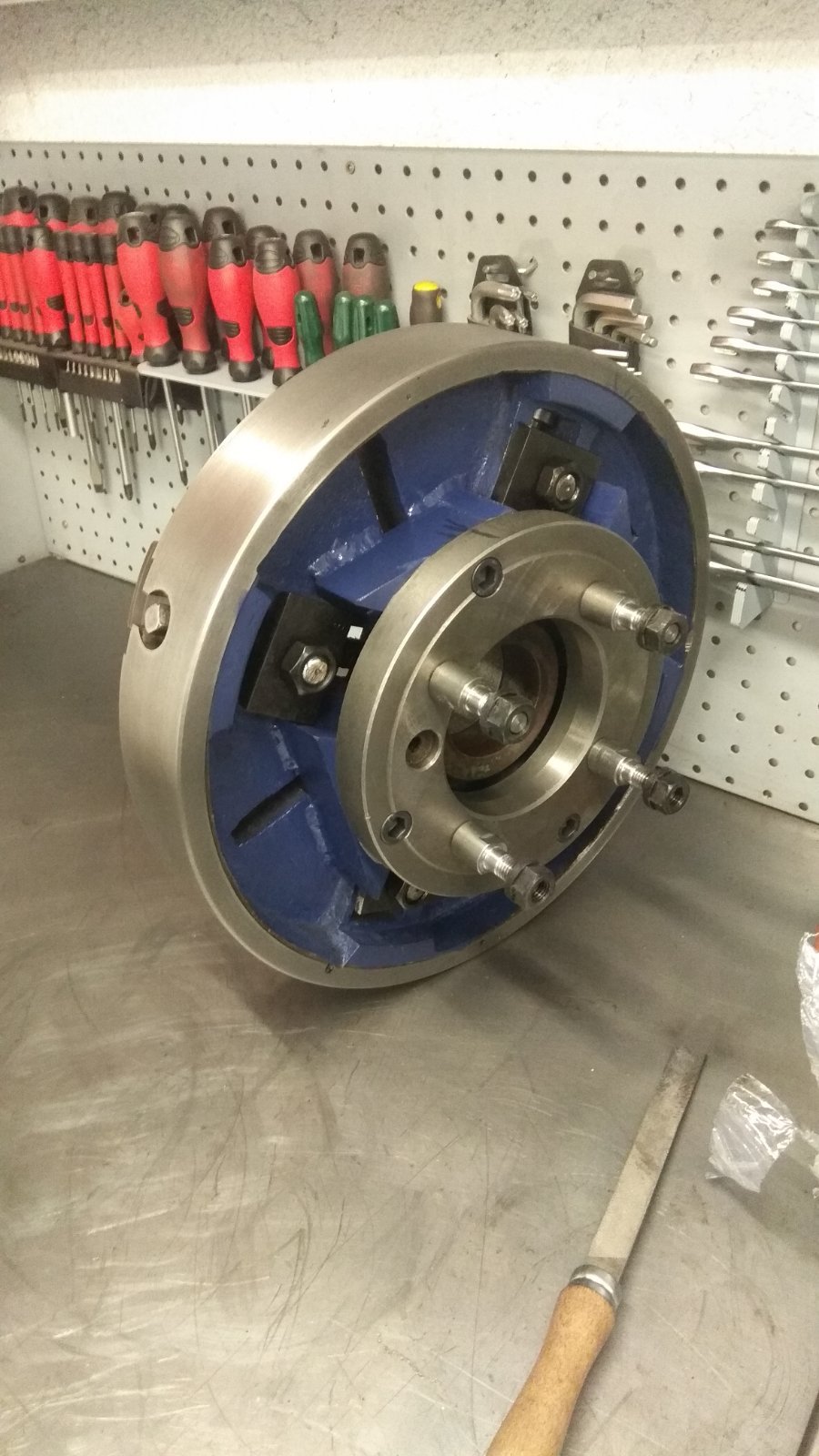

    Малко боя за разкоШШ.
    Натиснете снимката за да я уголемите  Име:0-02-05-c7cd17656e0c0c5635fb430b68b8c1df615eb172cd668d49015ae45187ead083_65f90c8a.jpg Прегледи:0 Размер:294.8 КБ ID:6576293Натиснете снимката за да я уголемите  Име:0-02-05-3bac5707dfdaf92816a26c9e1d8273b8327d04e0f5a6b0d2c33eb7cfa91d10ec_4d532fc4.jpg Прегледи:0 Размер:211.8 КБ ID:6576245

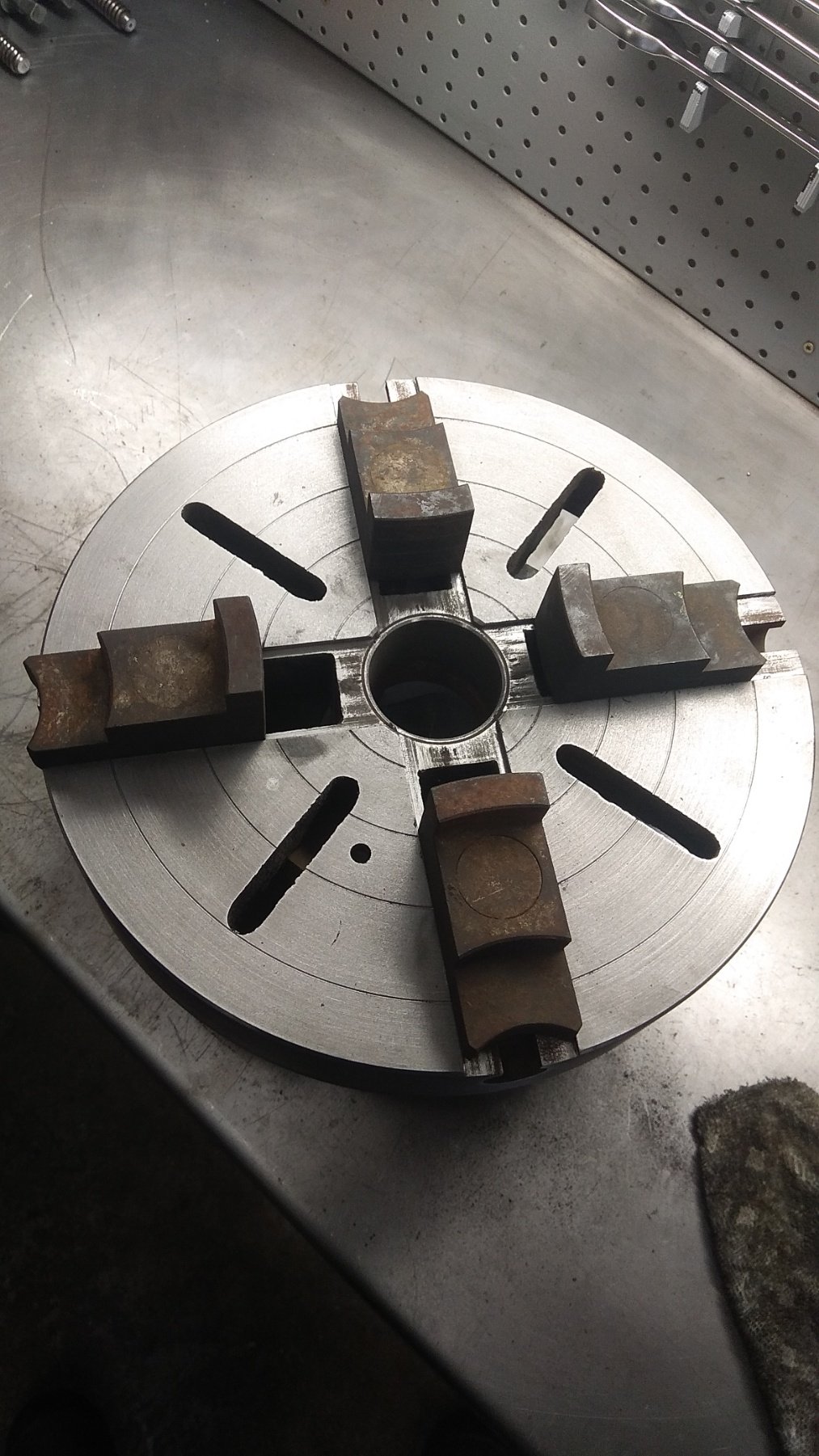

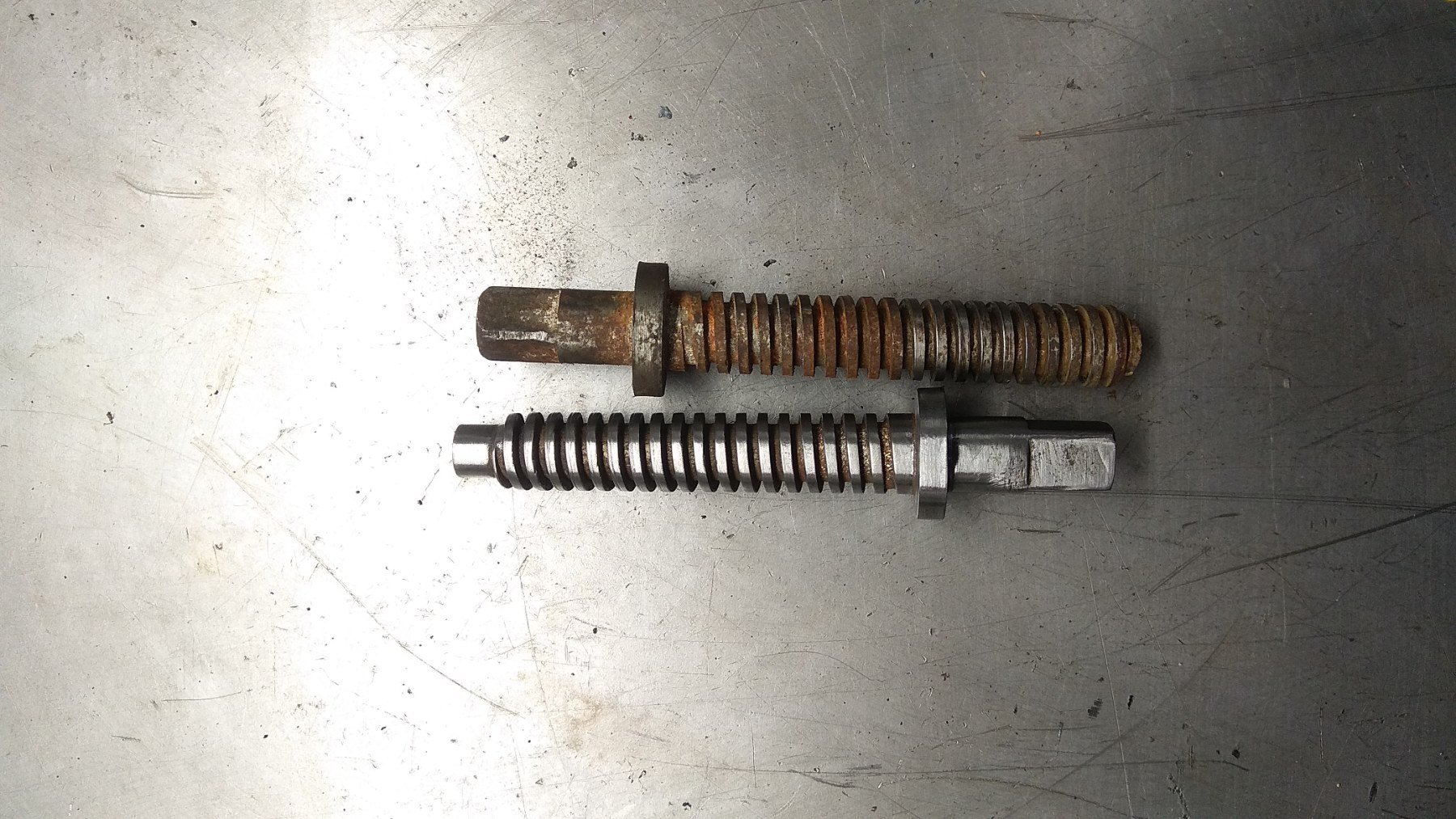

    Докато боята съхне, почистване на челюстите и ккрепежите.
    Натиснете снимката за да я уголемите  Име:0-02-05-dc68950901646e0bee29c1d8ffeb666a125af5c19f44769a0fb52c422020da52_3f18404a.jpg Прегледи:0 Размер:283.7 КБ ID:6576288

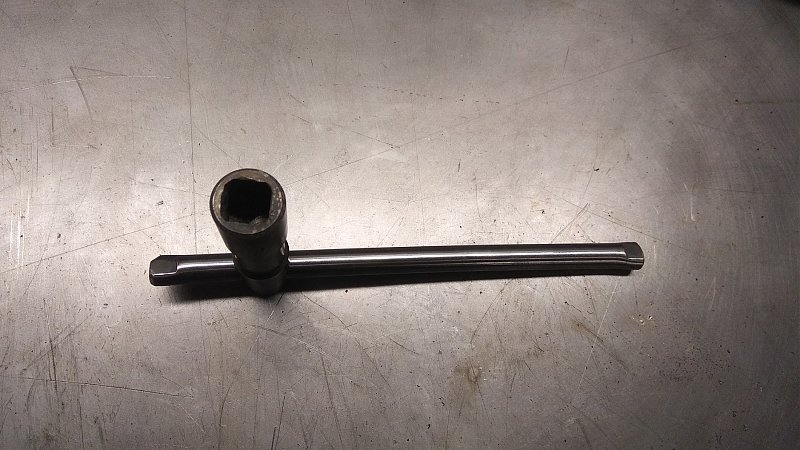

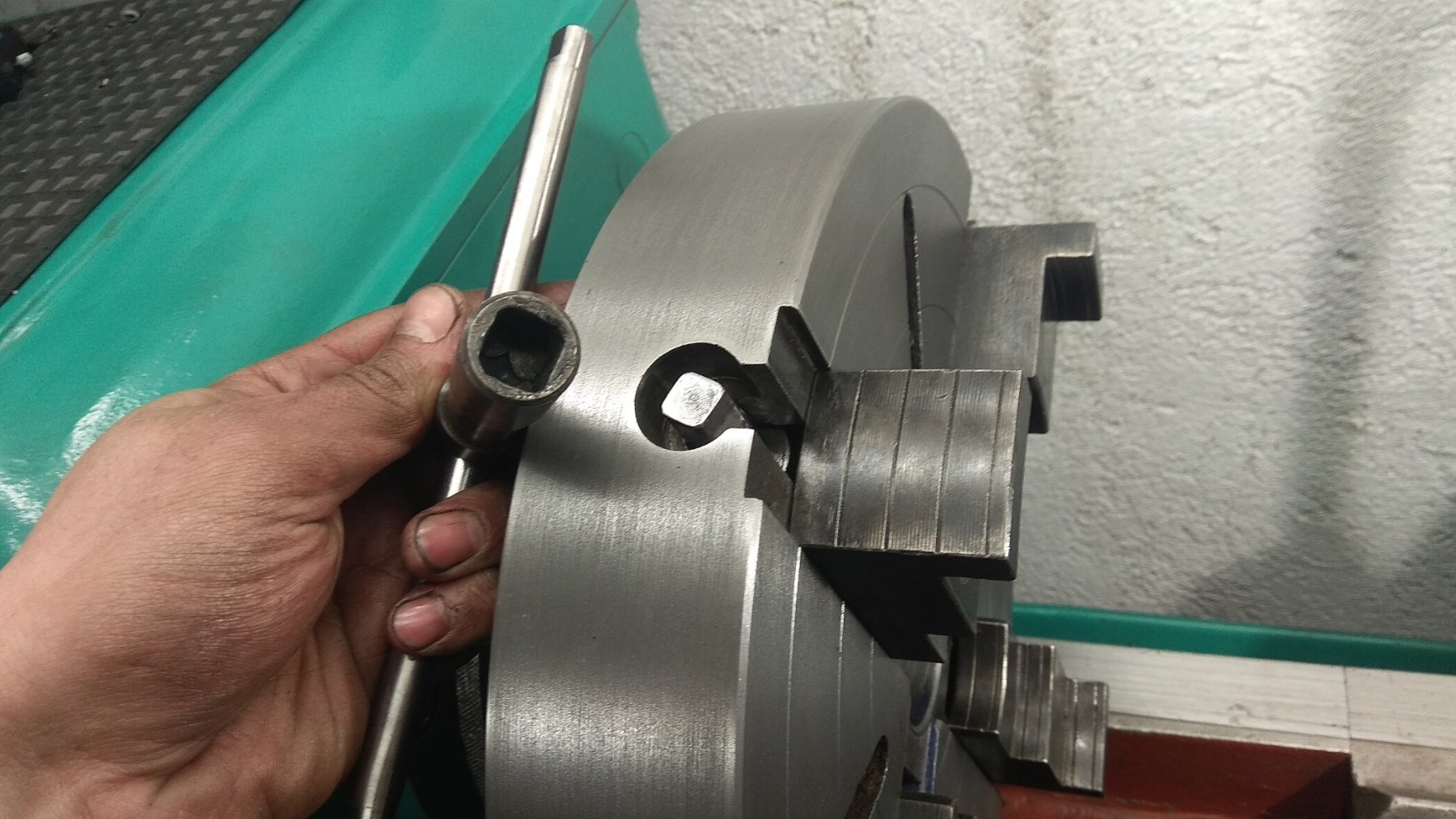

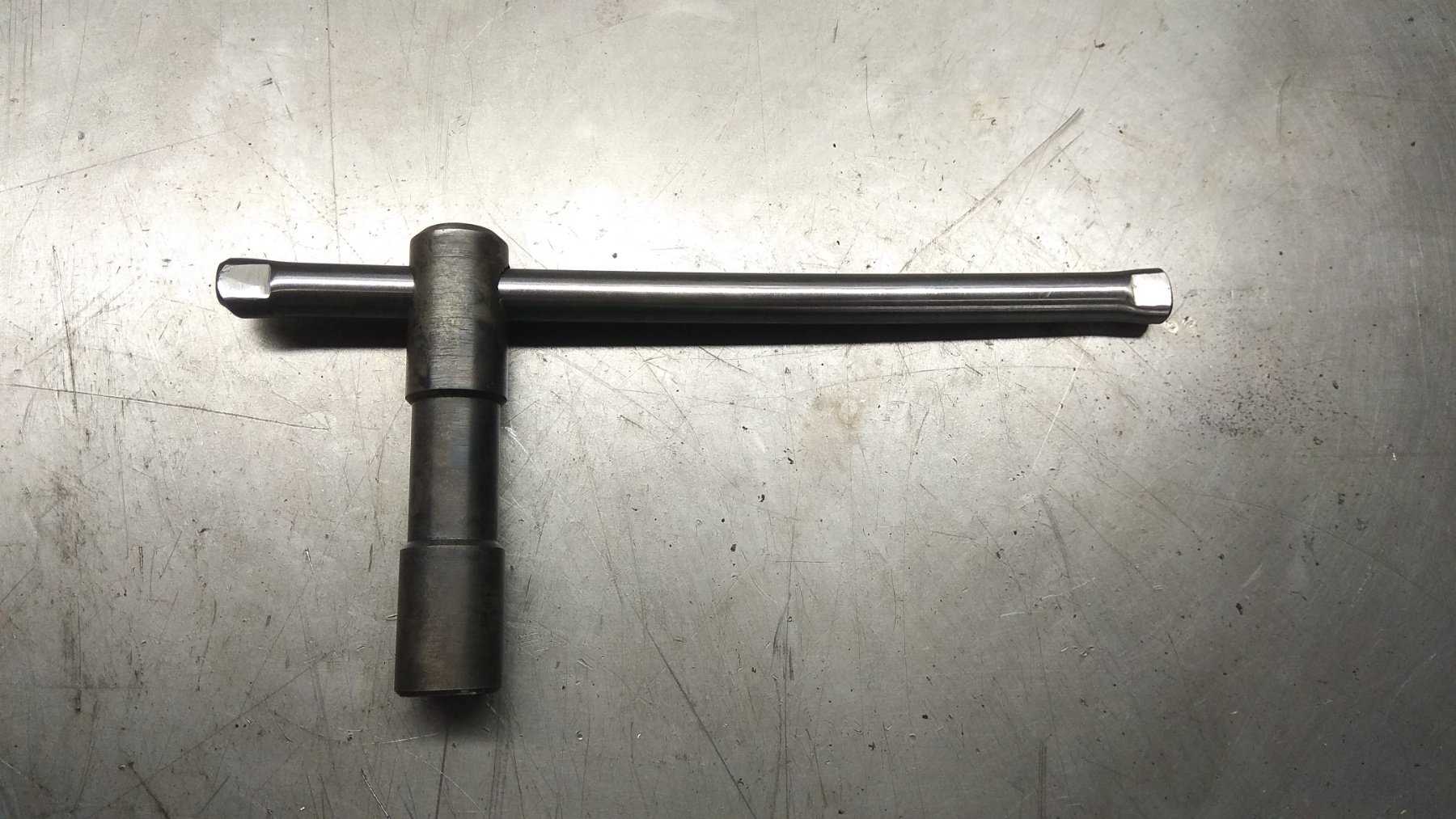

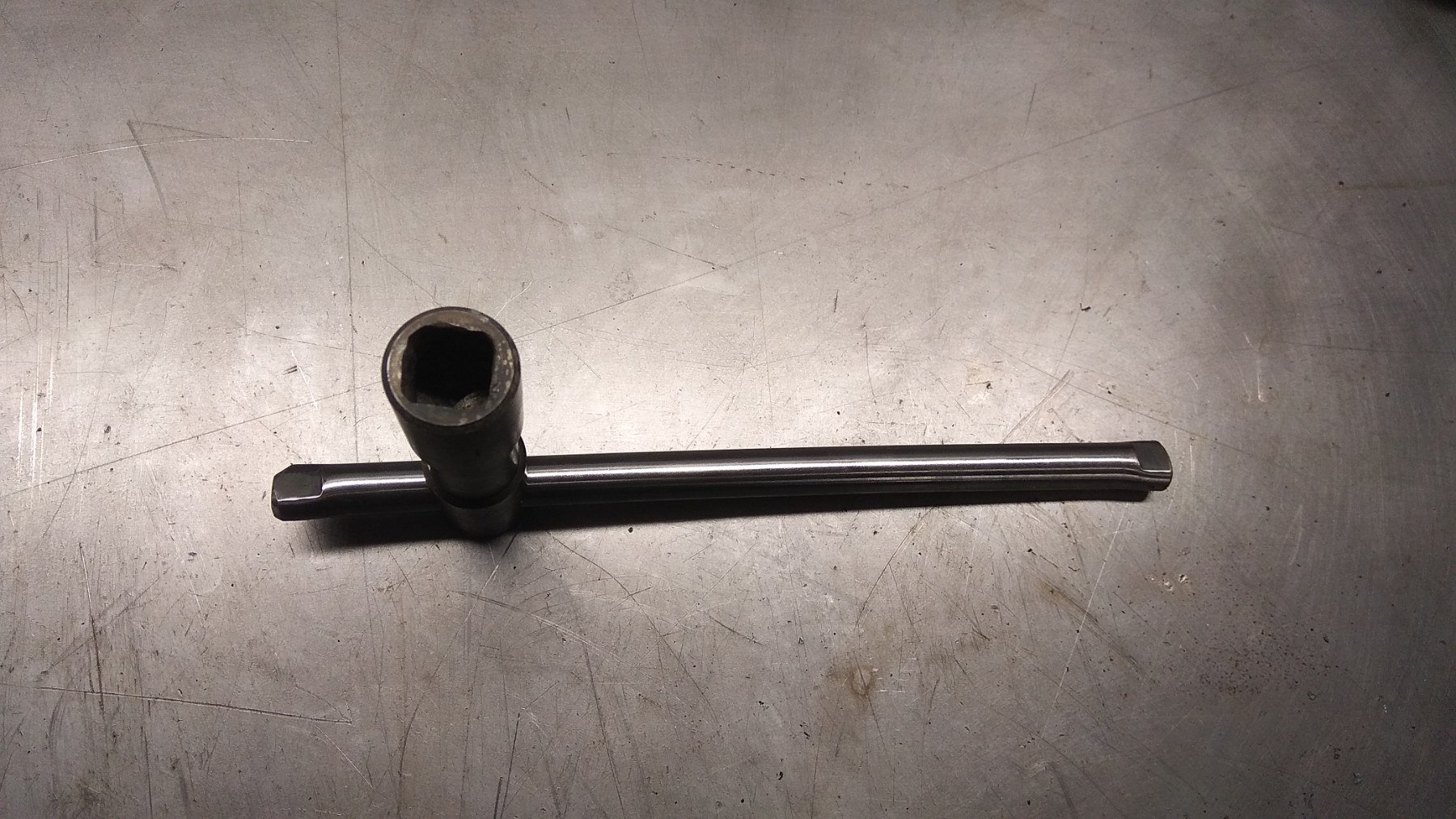

    Направих и 4 стенен ключ за шайбата, че си нямаше - той също е от ст.45 и термообработен!
    Натиснете снимката за да я уголемите  Име:0-02-05-db5a4d40b4779c669274c4ecfb3c87fe03447ff455a372b20c021e50054e4c9c_94f3419f.jpg Прегледи:0 Размер:400.5 КБ ID:6576259Натиснете снимката за да я уголемите  Име:0-02-05-ade9b78b15eb2e290392634d6260dfc1db8df25b82cb8eebdbc7fd606df9d904_6d25b584.jpg Прегледи:0 Размер:390.6 КБ ID:6576256Натиснете снимката за да я уголемите  Име:0-02-05-7143196a06345dfd7ccdca22ab1d51db3c34eeb69405bb1a778ffd778326a1ab_283041a1.jpg Прегледи:0 Размер:372.7 КБ ID:6576248

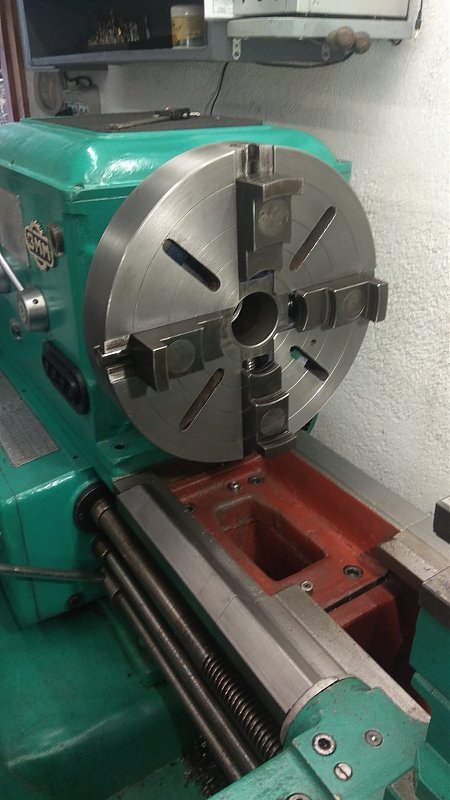

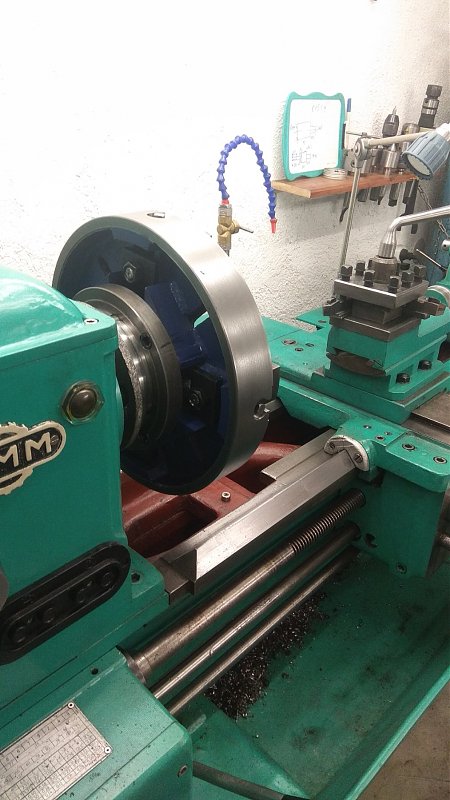

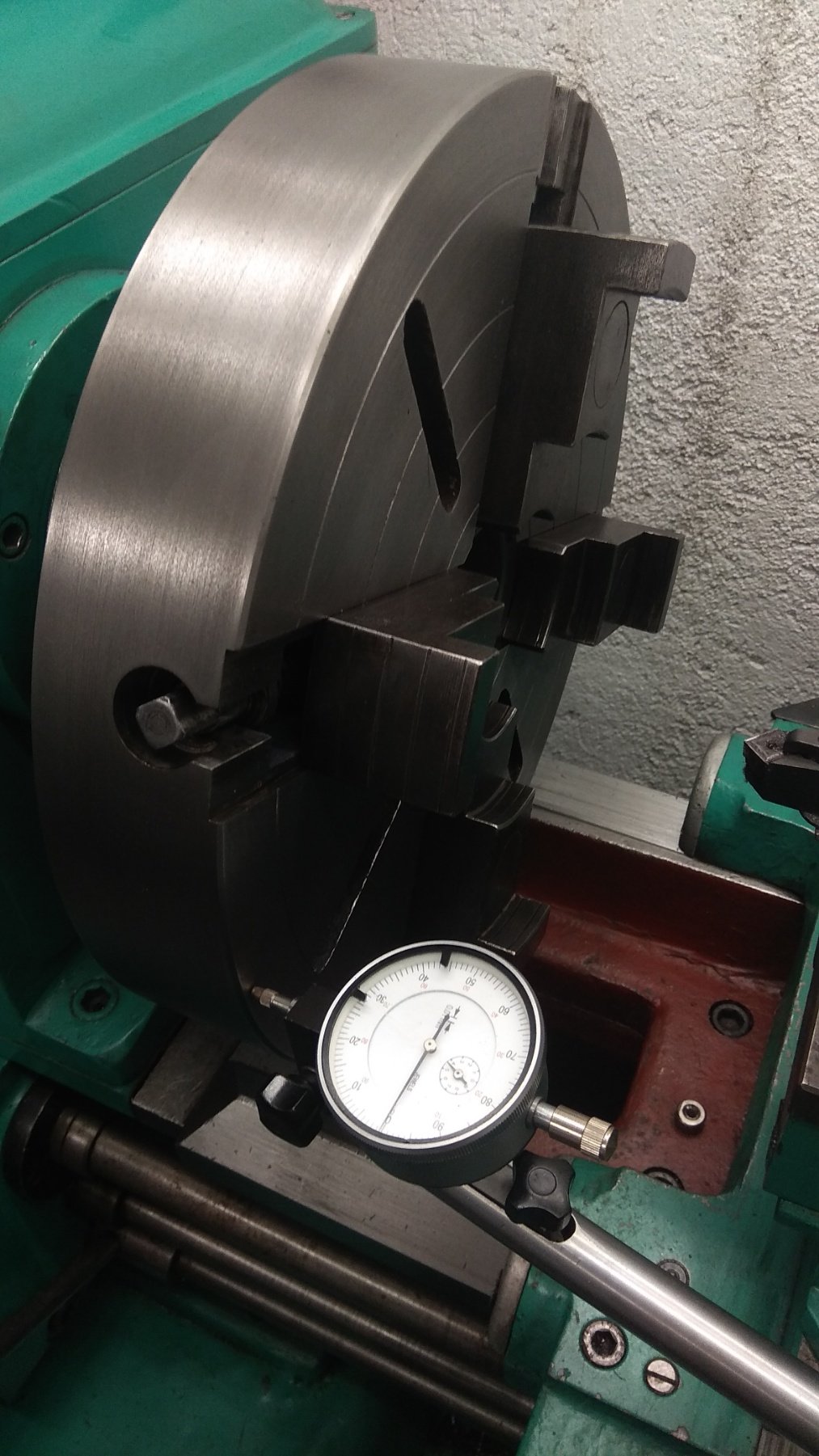

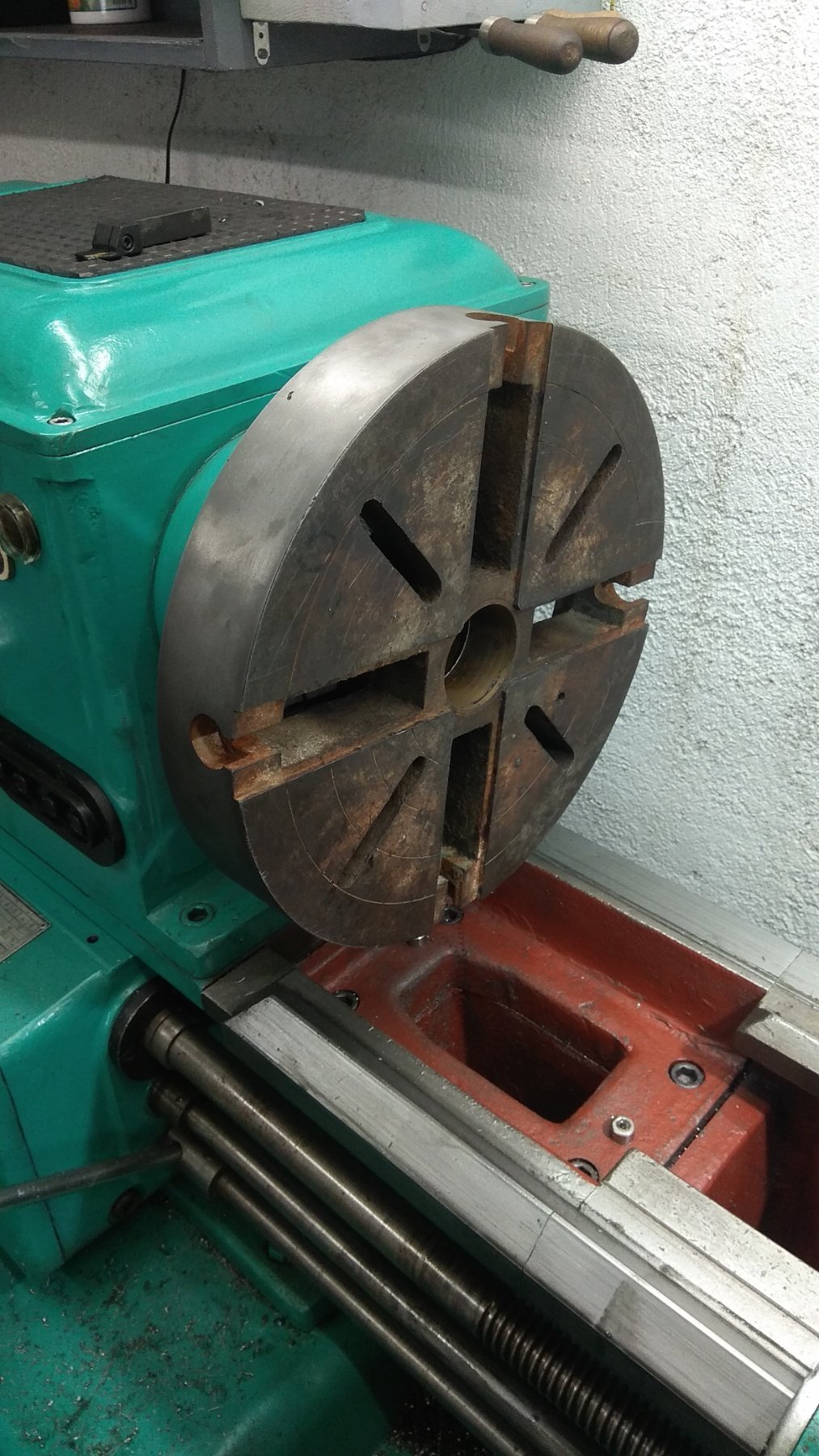

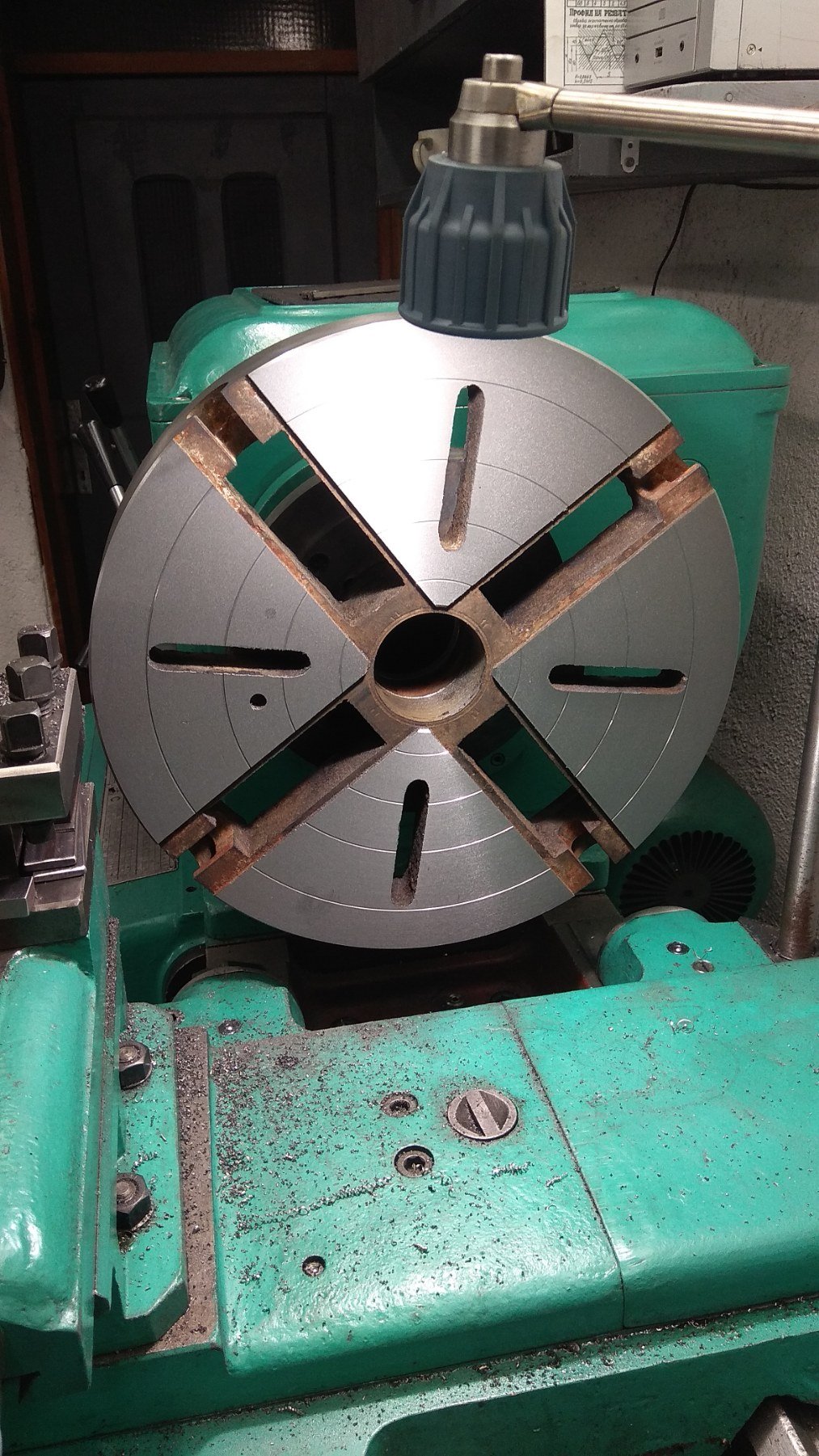

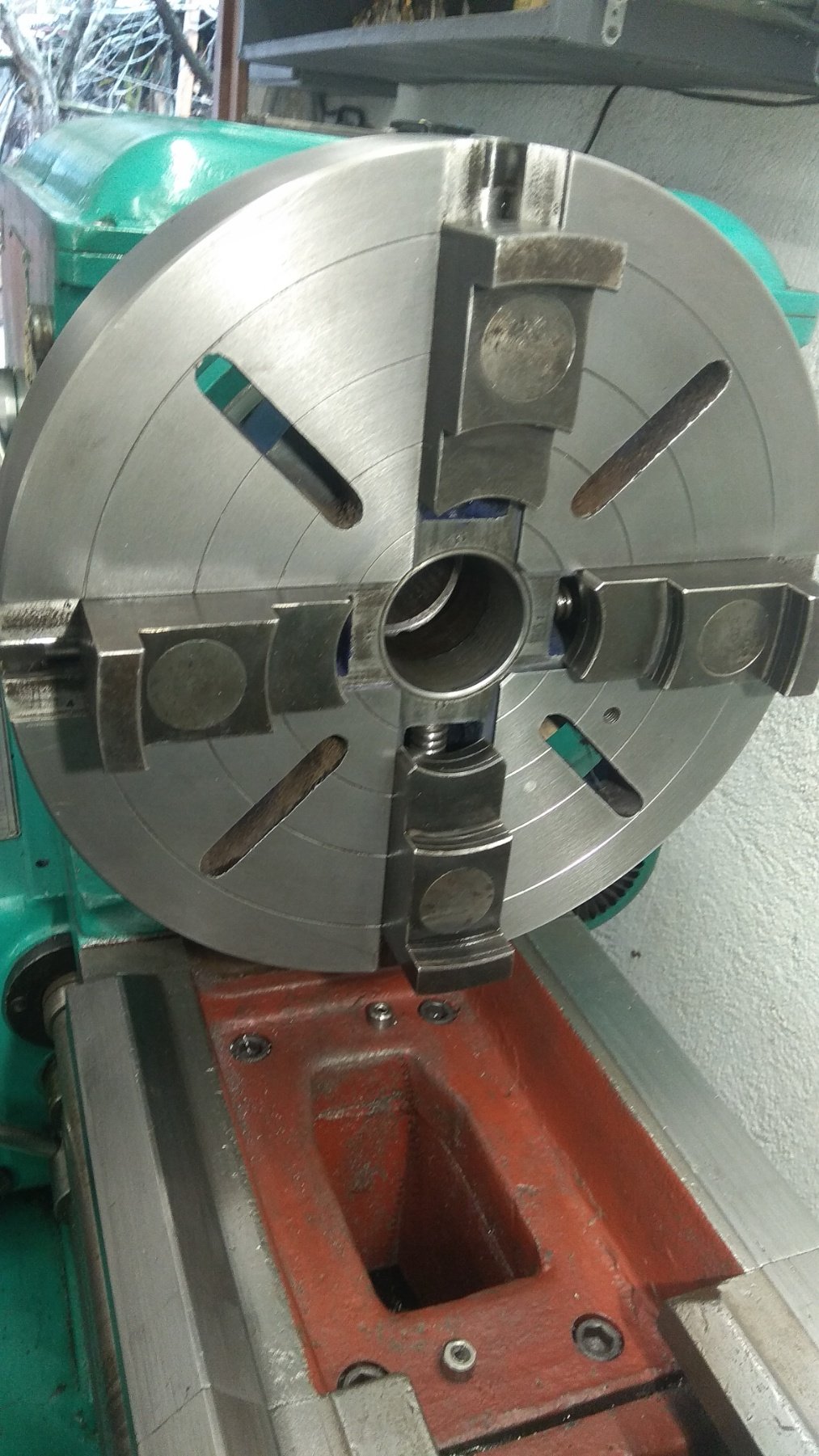

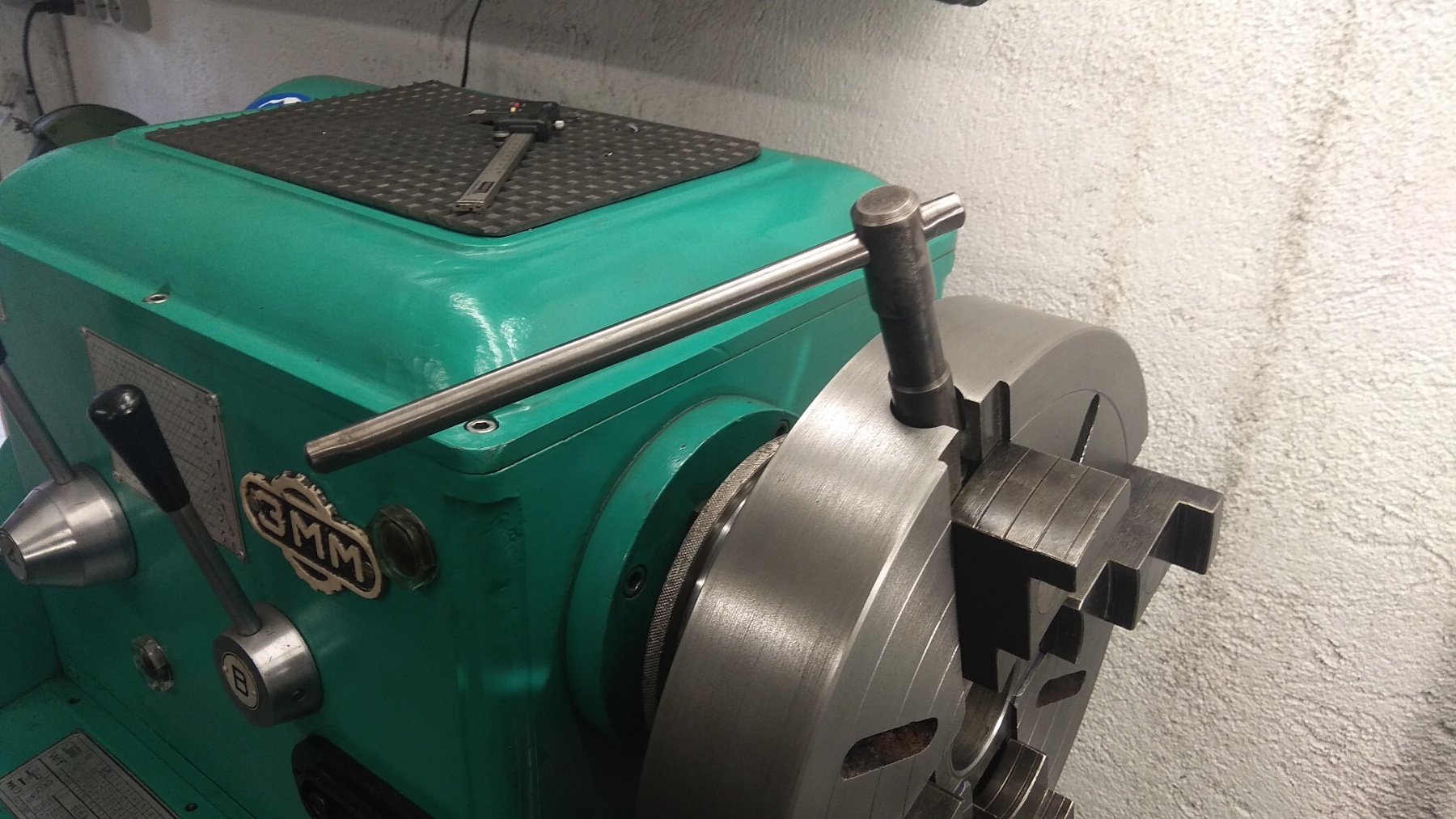

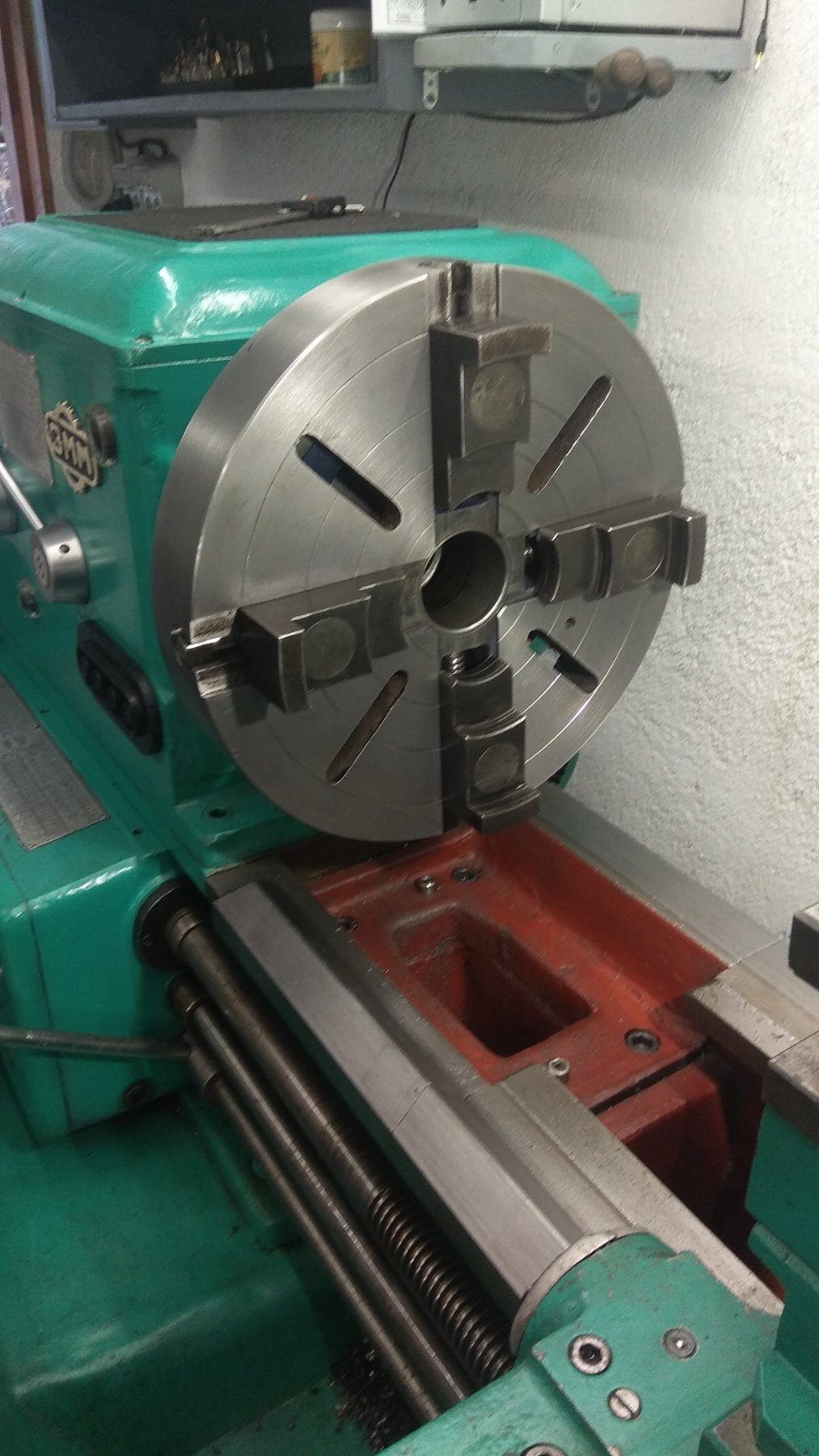

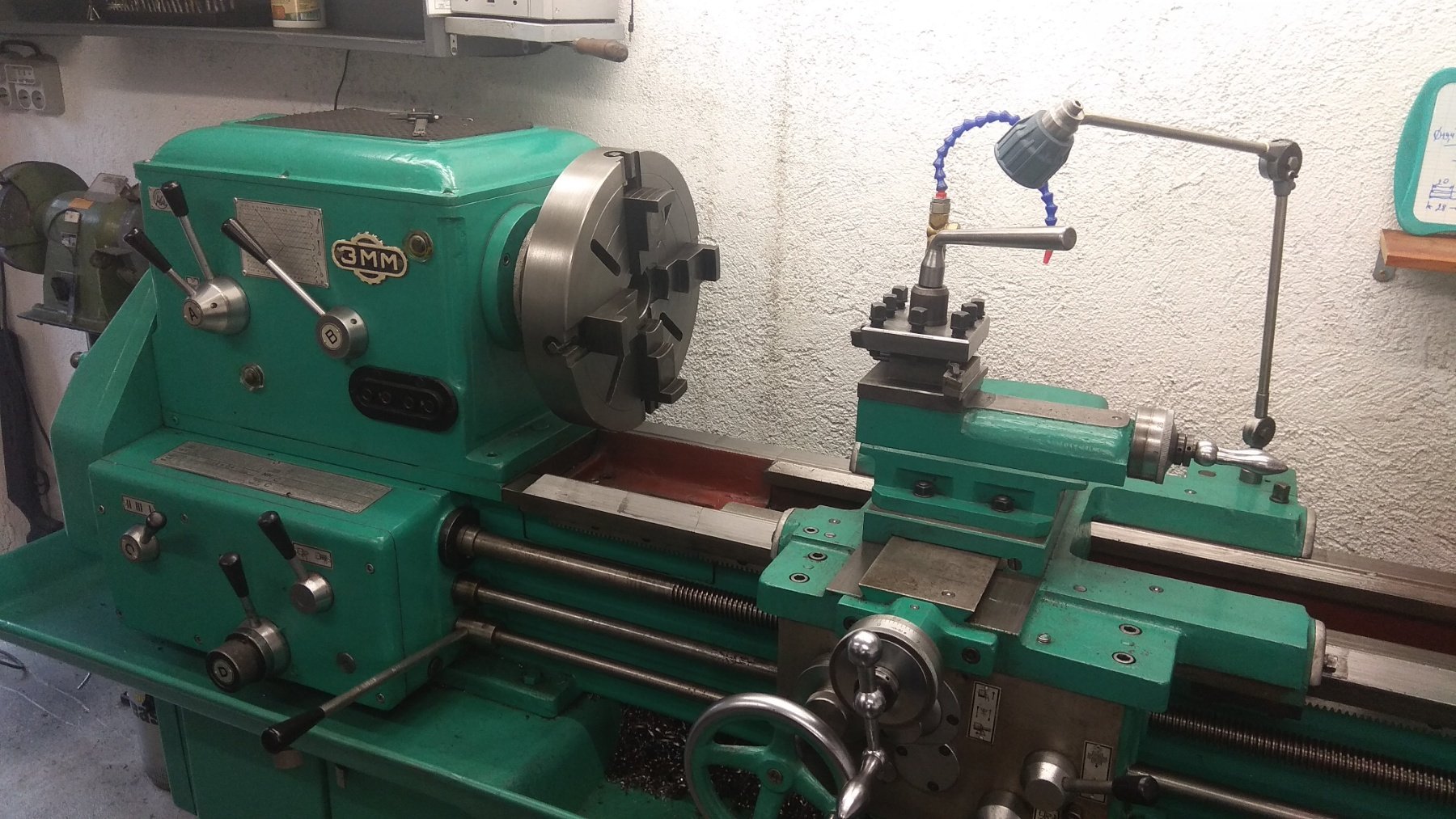

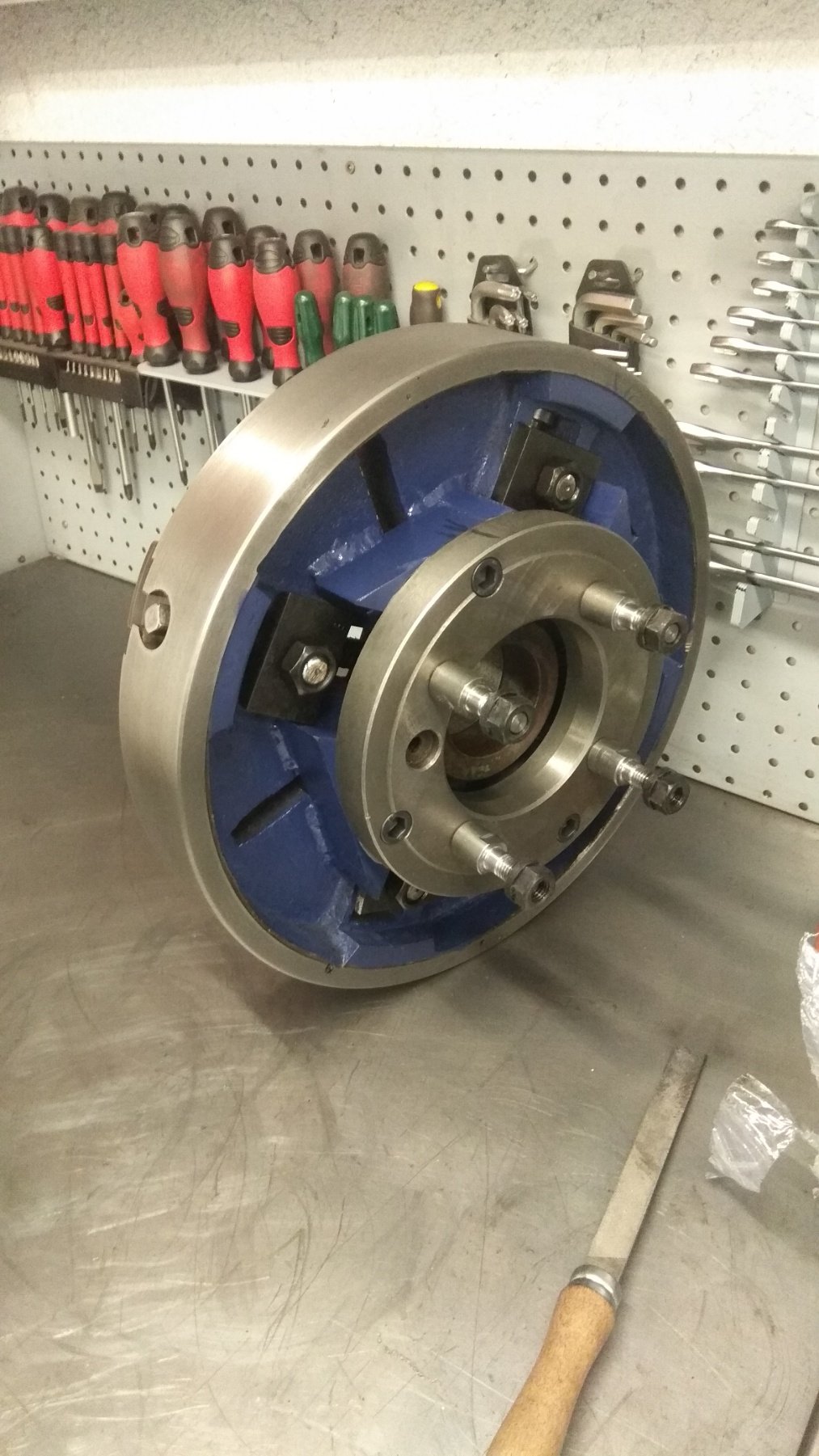

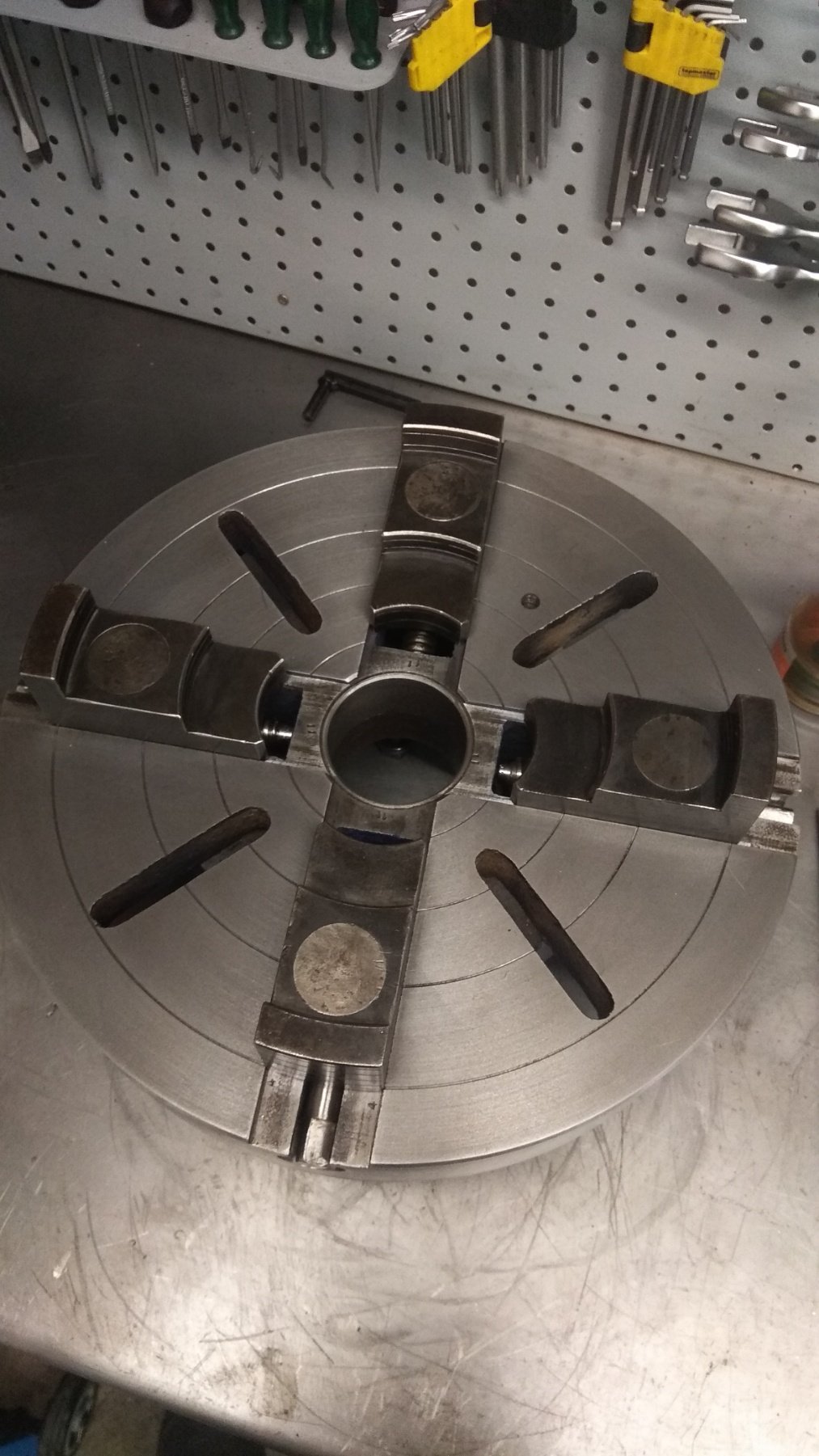

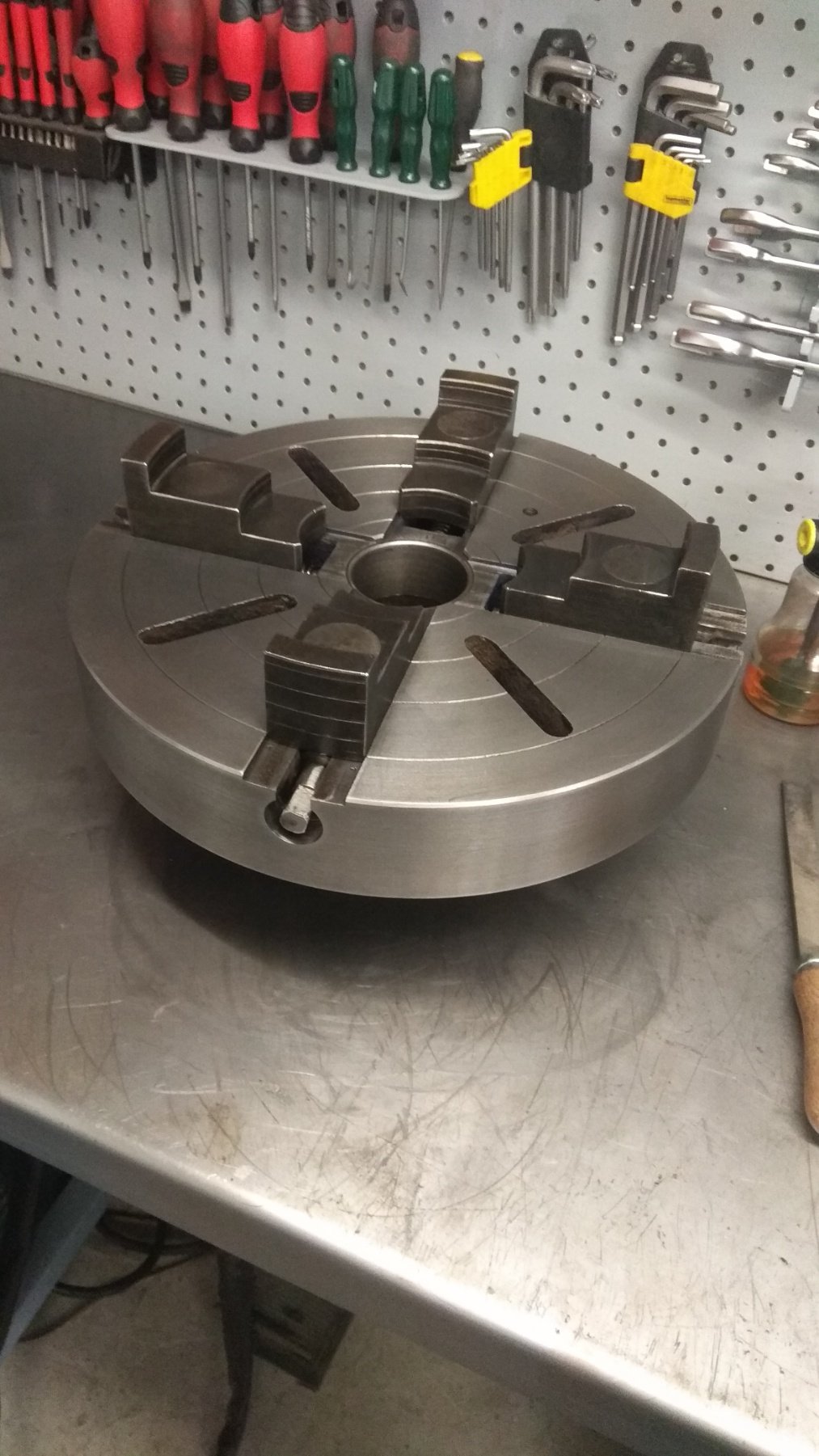

    Крайният продукт!
    Натиснете снимката за да я уголемите  Име:0-02-05-1b1b9dbfd73c134c61e124461b283d6977a2592fc7ec2100091078e6514584b5_52280e00.jpg Прегледи:0 Размер:292.0 КБ ID:6576246
    Натиснете снимката за да я уголемите  Име:0-02-05-6a770ac3baf340f370388637af9e0b7ffe6558dc694f66904fc643282b255b37_e1778f9.jpg Прегледи:0 Размер:241.6 КБ ID:6576257Натиснете снимката за да я уголемите  Име:0-02-05-8389c8c67f096dbedc4d7feb6488f023f9357b0116185ba6bb911b6682a513b4_c3b5d3e0.jpg Прегледи:0 Размер:217.0 КБ ID:6576260 Радиално биене - 0,03мм

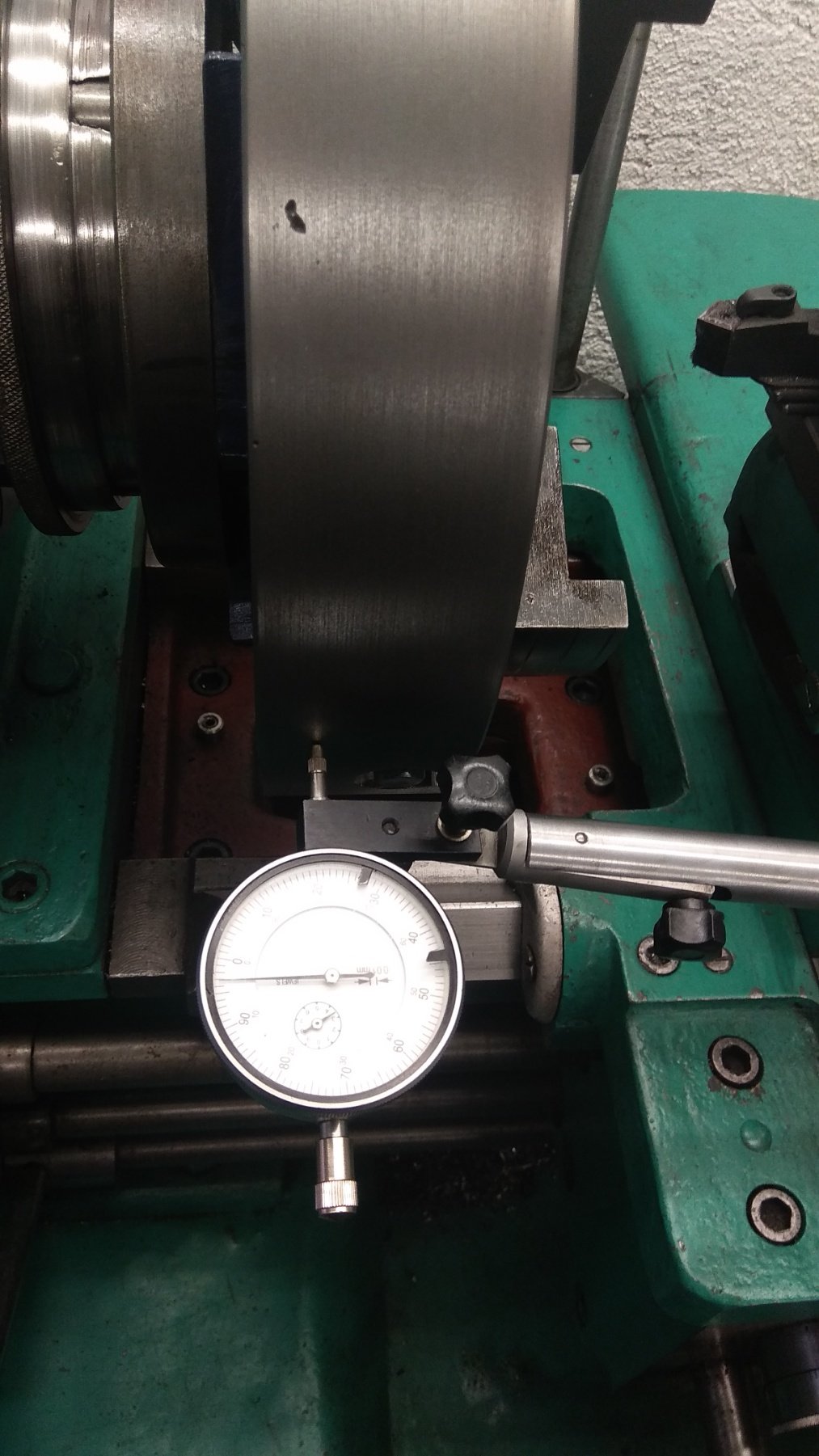

    Аксиално - 0,01мм
    Натиснете снимката за да я уголемите  Име:0-02-05-714ff0d281b86c8420e9898edf6f01a1fdf43751d41d1f7f492626840459d415_aee091cf.jpg Прегледи:0 Размер:252.1 КБ ID:6576277Натиснете снимката за да я уголемите  Име:0-02-05-d8f8af9c24350ee9aad883a0371a20496edb5a959eb82c5591721ba3015b78d0_98fa36a0.jpg Прегледи:0 Размер:274.6 КБ ID:6576285Натиснете снимката за да я уголемите  Име:0-02-05-b2a33c64fec4088ea2762655f37ab96a91c769e334785006bdd8e2110e2c7d53_ab15c920.jpg Прегледи:0 Размер:290.6 КБ ID:6576287Натиснете снимката за да я уголемите  Име:0-02-05-dfbcc234ebbeb069836ac7c49ea0f474d47522531ed64ddc7a168aecc9a04121_2011adeb.jpg Прегледи:0 Размер:278.7 КБ ID:6576284Натиснете снимката за да я уголемите  Име:0-02-05-8bf8b0647243ff7e0b7c921269cd1f569e8f3321e8c421baaace49af741b7884_81f0489b.jpg Прегледи:0 Размер:243.4 КБ ID:6576271Натиснете снимката за да я уголемите  Име:0-02-05-e5ca812c1ca5c37218339bd437475d537e18102c3e36a308ab1035f582ab4311_e54eecc5.jpg Прегледи:0 Размер:345.7 КБ ID:6576306

    Ако съм пропуснАл някоя снимка - всичките от целия процес са в края на поста!

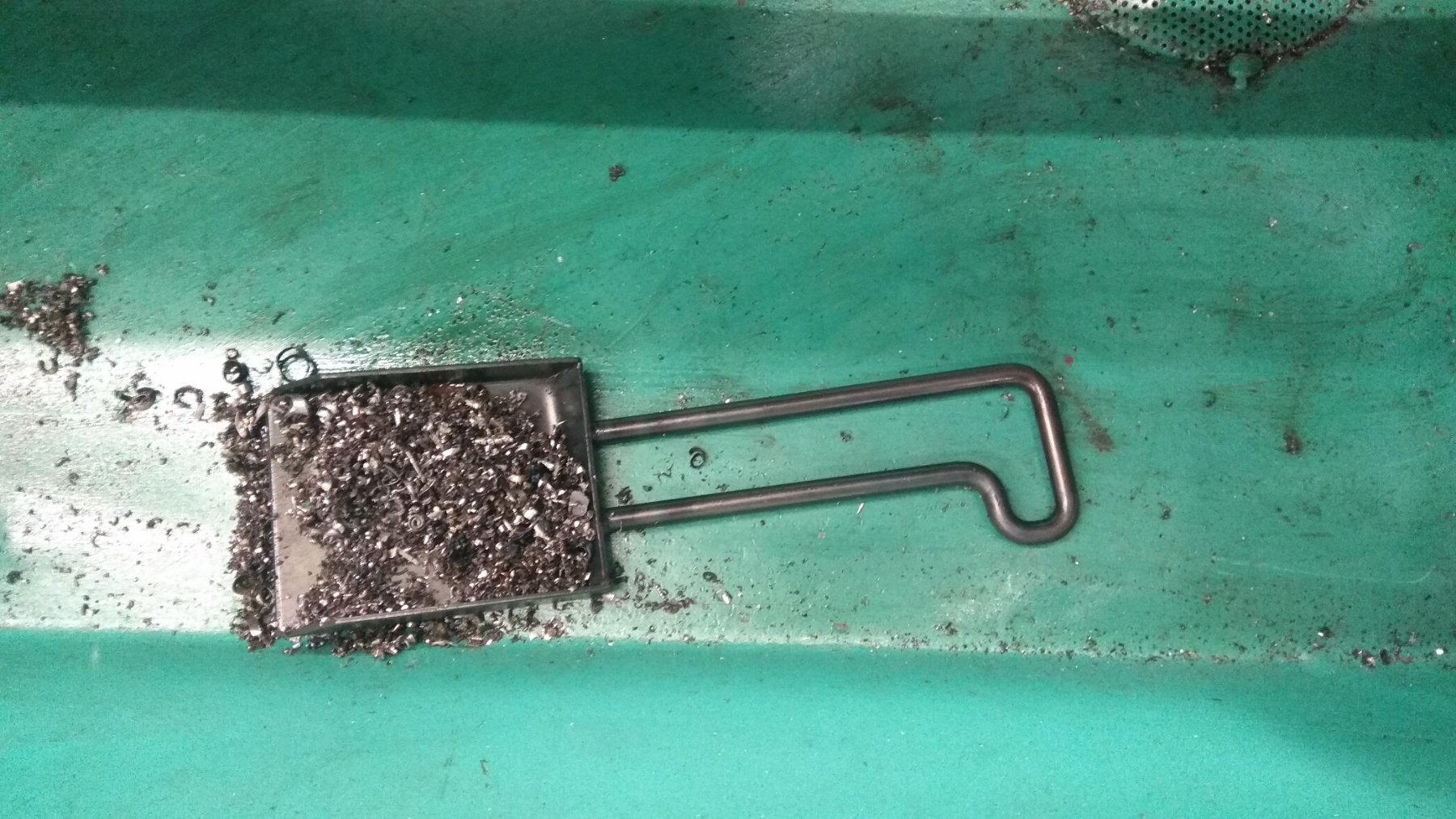

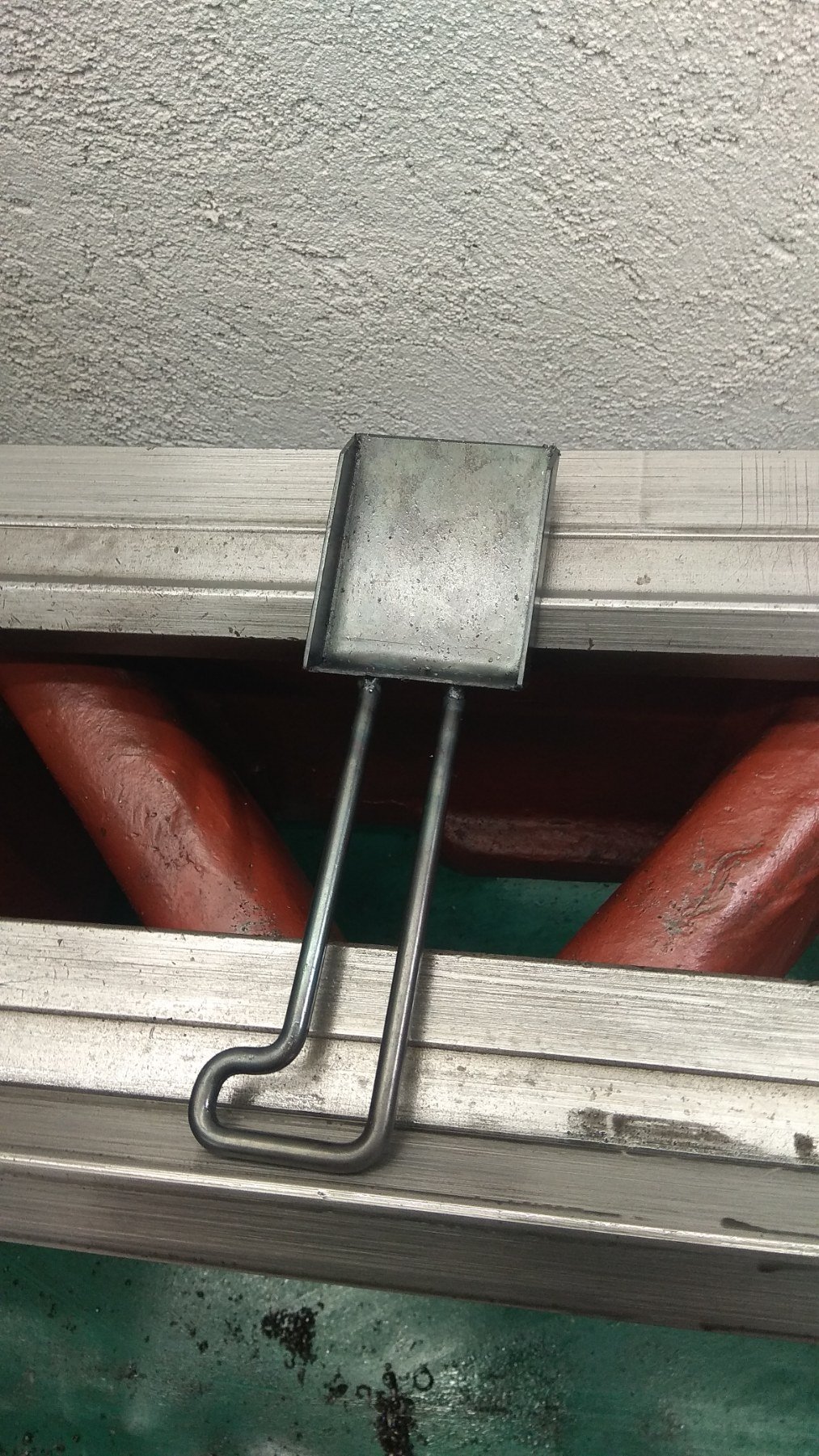

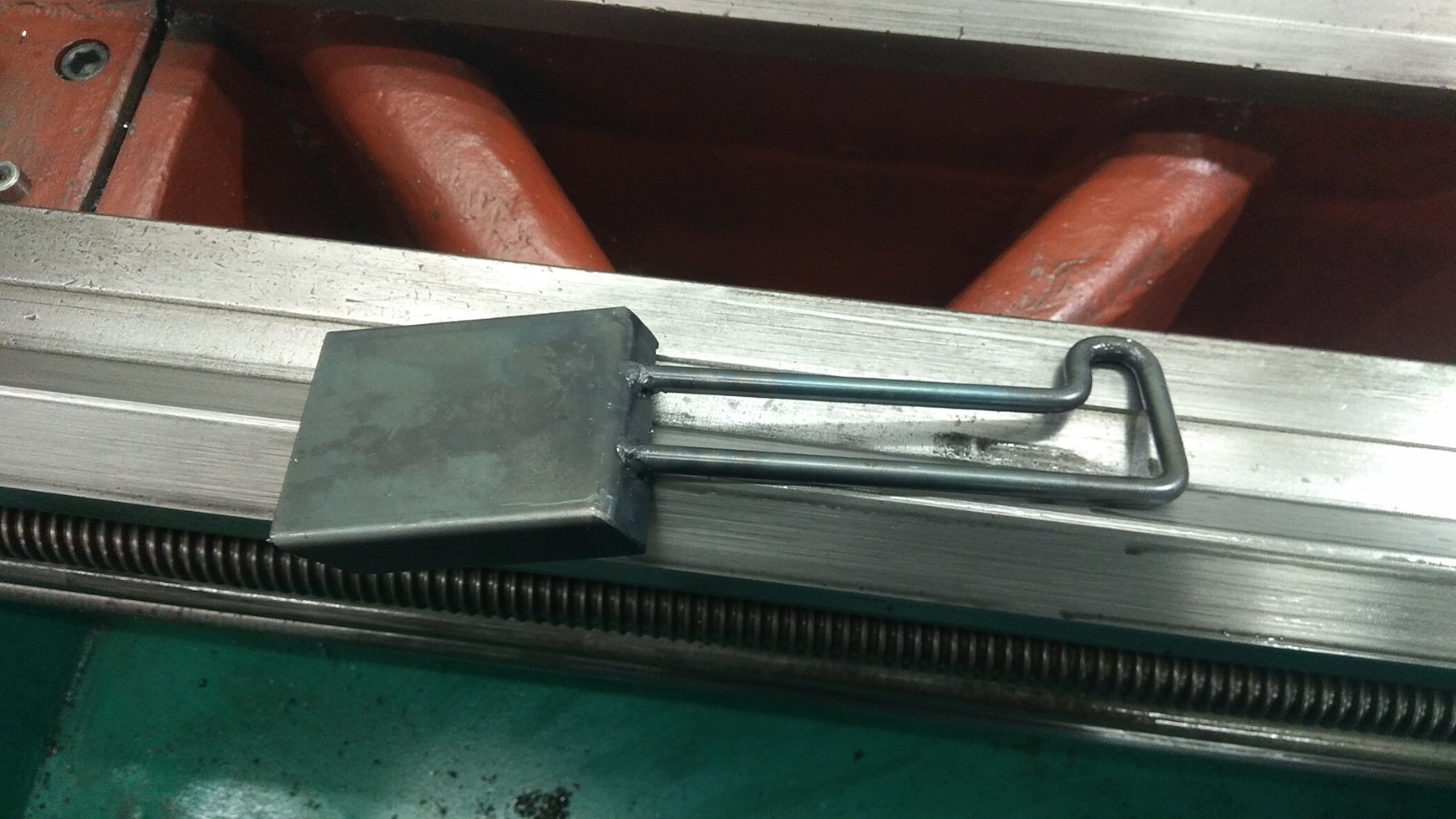

    В спокойствието си спретнах и една лопаТка да си събирам стружките от фрезата и струга от по-недостъпните места, преди прахосмукачката.
    Натиснете снимката за да я уголемите

Име:0-02-0a-9d9fd9cec128a4bebe74fbe3f514ce4f69cde6ab9fcaa1ebb97e66a3ee52e77d_c60ad157.jpg
Прегледи:175
Размер:460.6 КБ
ID:6576314
    Натиснете снимката за да я уголемите

Име:0-02-0a-17b1a723dd24a674c2b3c3e648e4a2415ffcf1b7dc3eae391514432491b4c5d3_6d98b13d.jpg
Прегледи:173
Размер:255.9 КБ
ID:6576315Натиснете снимката за да я уголемите

Име:0-02-0a-79c15aaf299ff07af01079bc0d400f44eeb91a7b49fadf9a54450b7614d6feaf_8c69b140.jpg
Прегледи:174
Размер:328.5 КБ
ID:6576316

    Ами ето на карантината си има и своите ползи. Веднага подхванах и следващата заигравка, но за нея идните дни повече

    Натиснете снимката за да я уголемите  Име:0-02-05-b43c3c31c5acc9c4a16e33f70a1f8ba4dccfe51da91e6e7b6f13effd9298e922_f88c65c5.jpg Прегледи:0 Размер:287.1 КБ ID:6576289 Поздрави на всички и да се пазите от вирСа с рИдовна ваксинация и реваксинация
    Прикачени файлове

    Коментар


    • sek.1
      sek.1 коментира
      Редактиране на коментар
      Радвам се че бормашинката ти върши работа . С тоя вирус се надявам че и за моята време ще остане . Тия дни трябва да ходя да докарам още едно БК 32 че моята има само една скорост и издава разни странни шумове от редуктора .

    • I.Stoyanov
      I.Stoyanov коментира
      Редактиране на коментар
      Наистина машинката ми пасна перфектно. Пожелавам ти да се похвалиш скоро с твоята

    • sek.1
      sek.1 коментира
      Редактиране на коментар
      Тая бормашина попадна в поне трето поколение занаятчии и като гледам още три ще изкара . Ако спрем производството при нас ще има и една механична ножовка която е останала сигурно от евреите от 1922 година .

  • Човек,
    Вски път ти се възхищавам за това което правиш, за енергията и ентусиазма.
    Равнис, Миииррно Шапки Долу!!!!
    АИГ-Заваряване ООД
    Производител на заваръчни апарати "DEL"
    http://www.aigwelding.com
    0889 522 036

    Коментар


    • Първоначално публикуван от aig Преглед на мнение
      Човек,
      Вски път ти се възхищавам за това което правиш, за енергията и ентусиазма.
      Равнис, Миииррно Шапки Долу!!!!
      Благодаря за високата оценка , за мен значи много!

      Коментар


      • Ако знаех че има куриери щях да ти пратя един детайл да се забавляваш, ама днес го заварих и фрезовах с флекса
        0 8 9 8 4 8 1 3 3 0

        Коментар


        • Е вече знаеш

          Коментар


          • sek.1
            sek.1 коментира
            Редактиране на коментар
            Толкова ли е страшно положението при вас че ви затвориха от всякъде ?

          • I.Stoyanov
            I.Stoyanov коментира
            Редактиране на коментар
            Мбе! Просто заразените си тръгнаха а нас ни затвориха като изкупителна жертва. Всеедно де 14 дни почивка - време за щуротии, свинско и винско

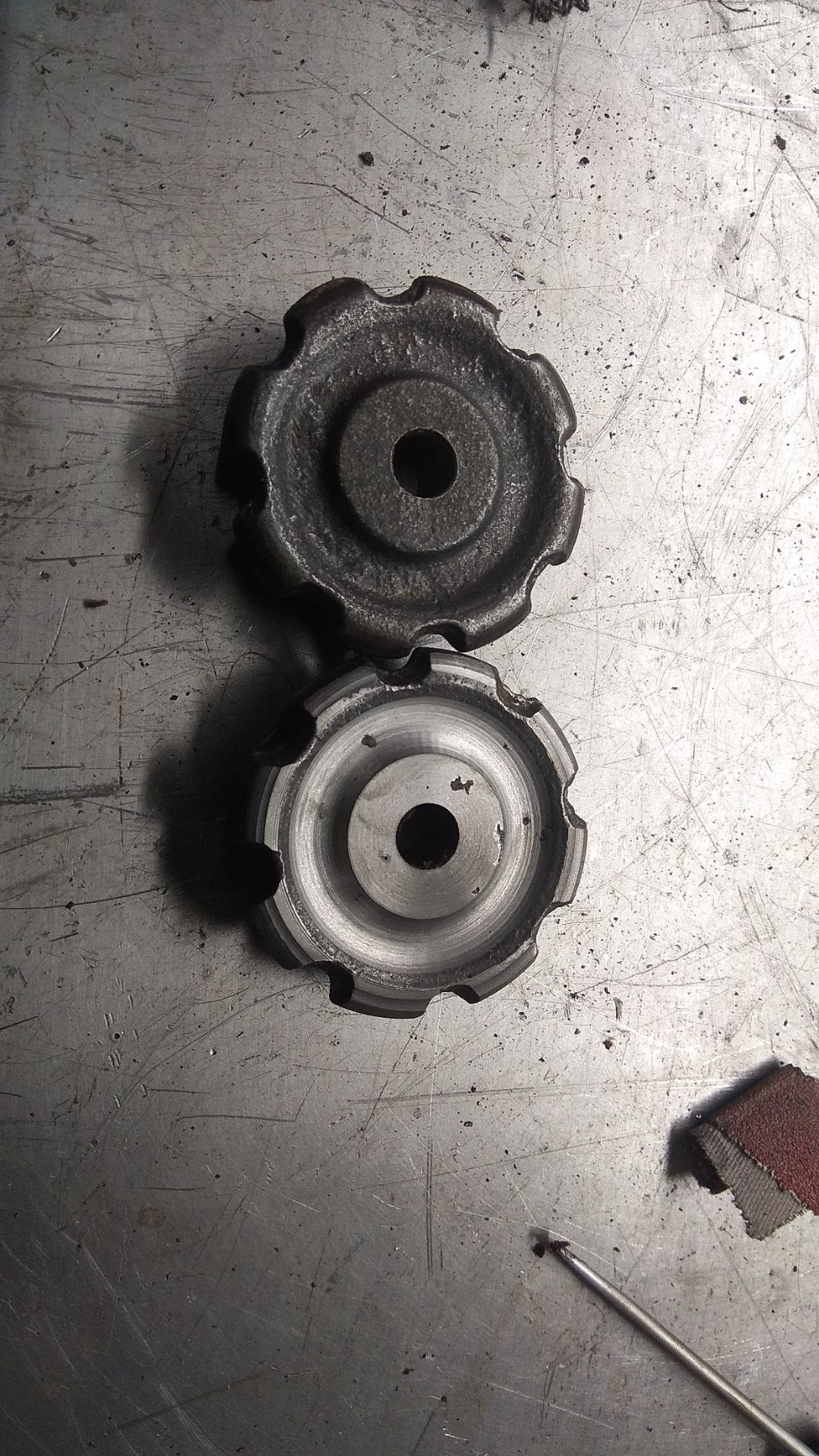

        • Еми карантина браат... освен, че кучето не ми говори вече щото само го закачам, а миксера ми не иска да ми прави компания на вечеря, а Дъмбалдор ми помага в работилницта, всичко е наред

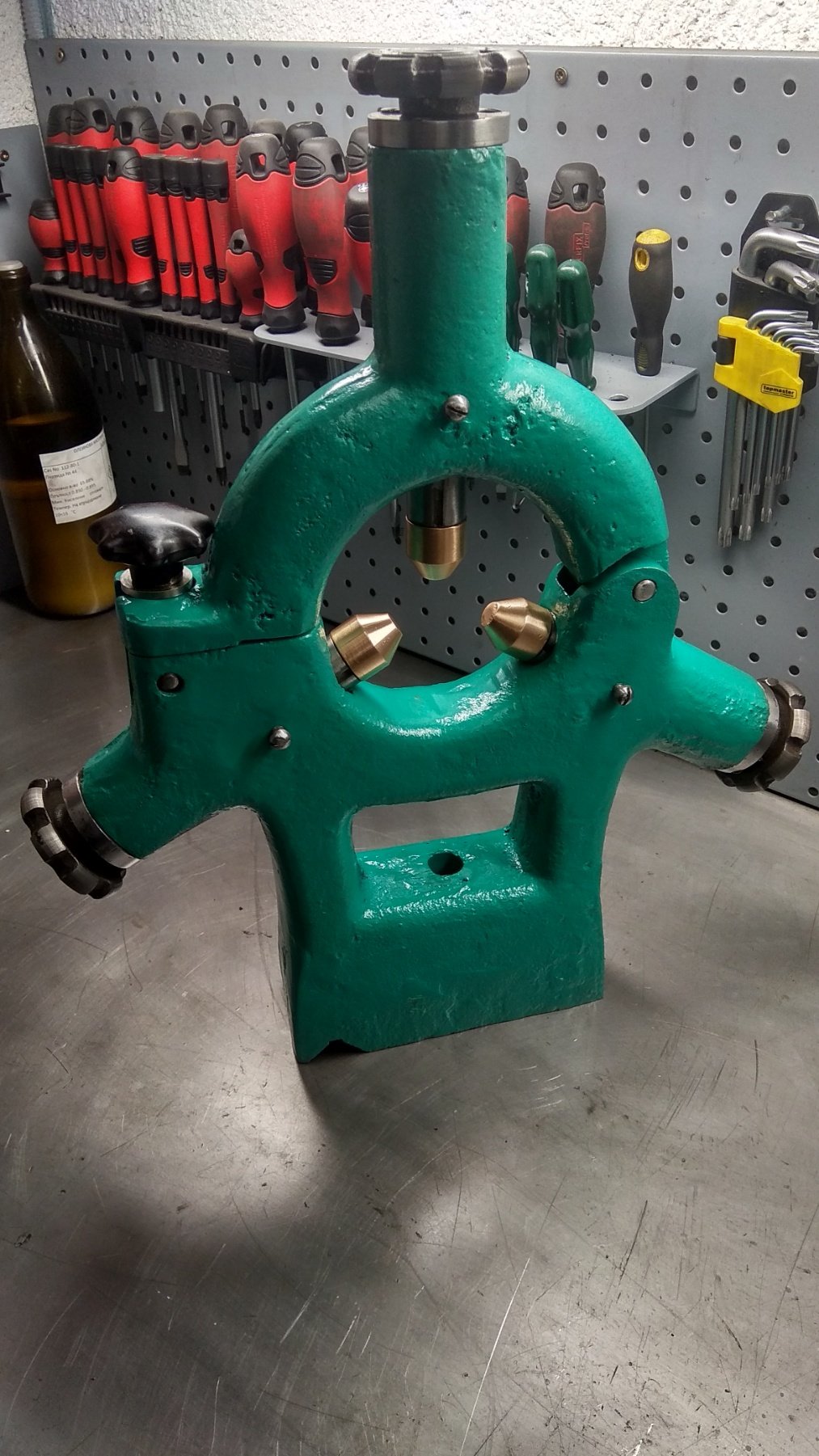

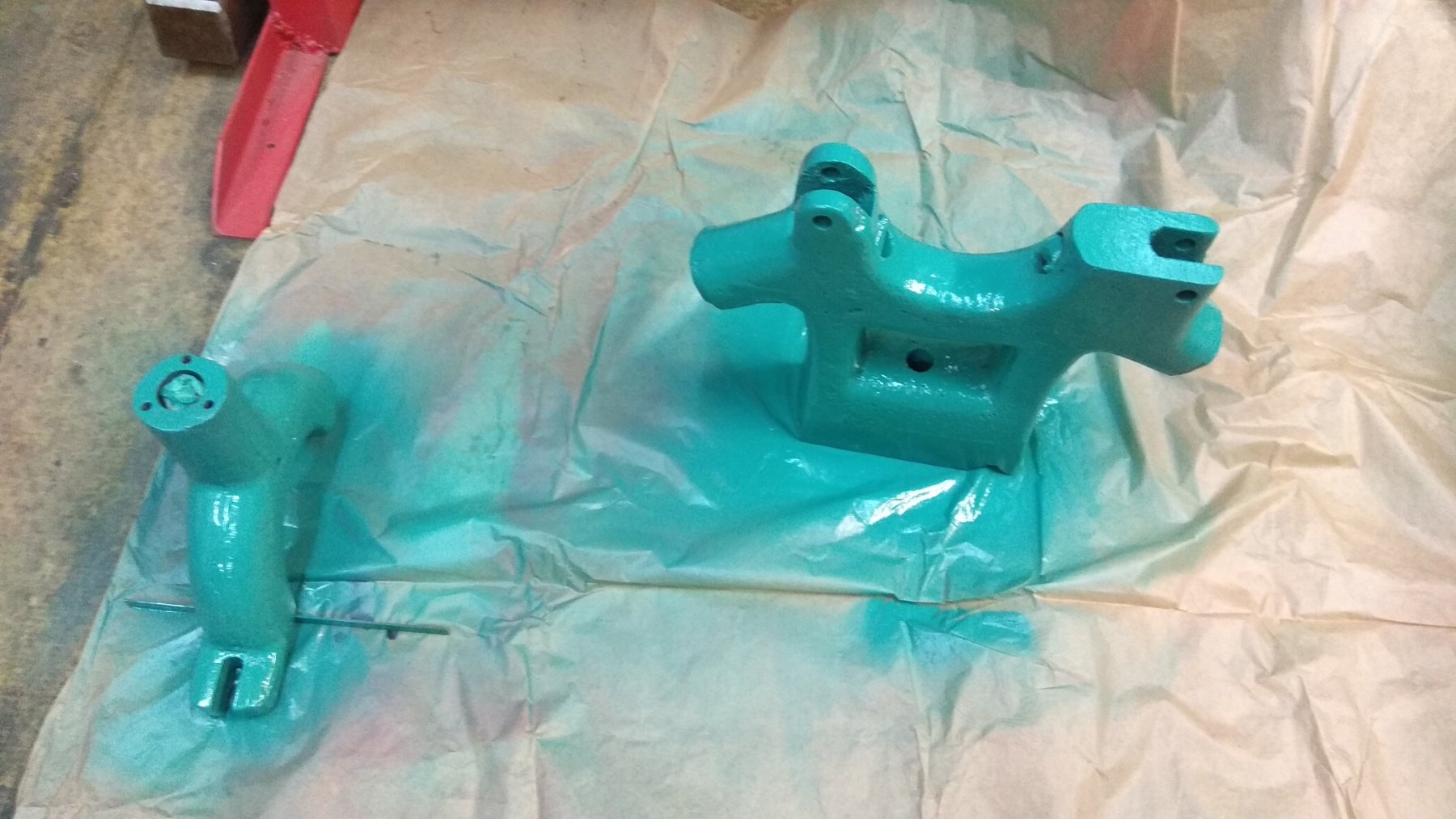

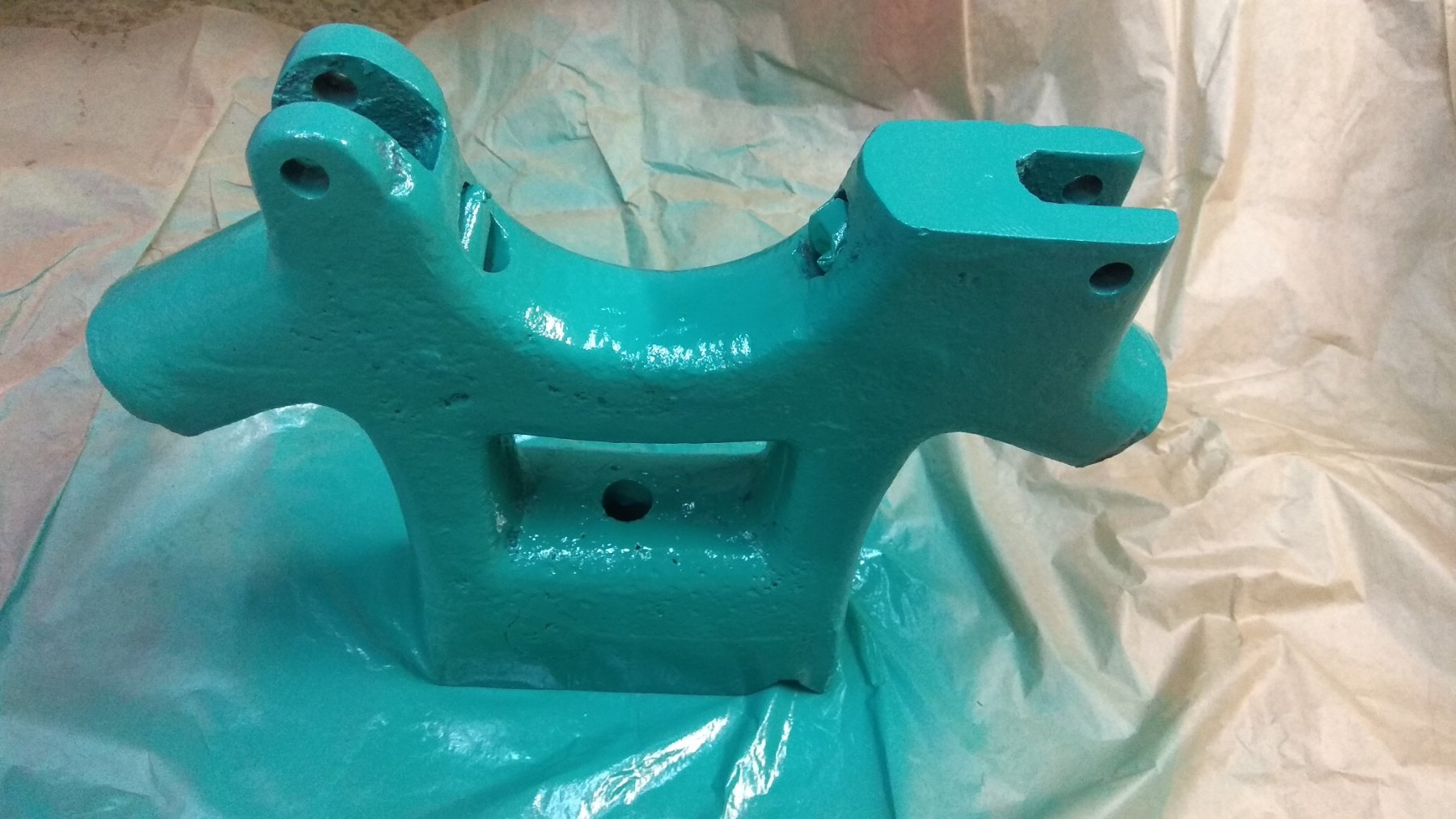

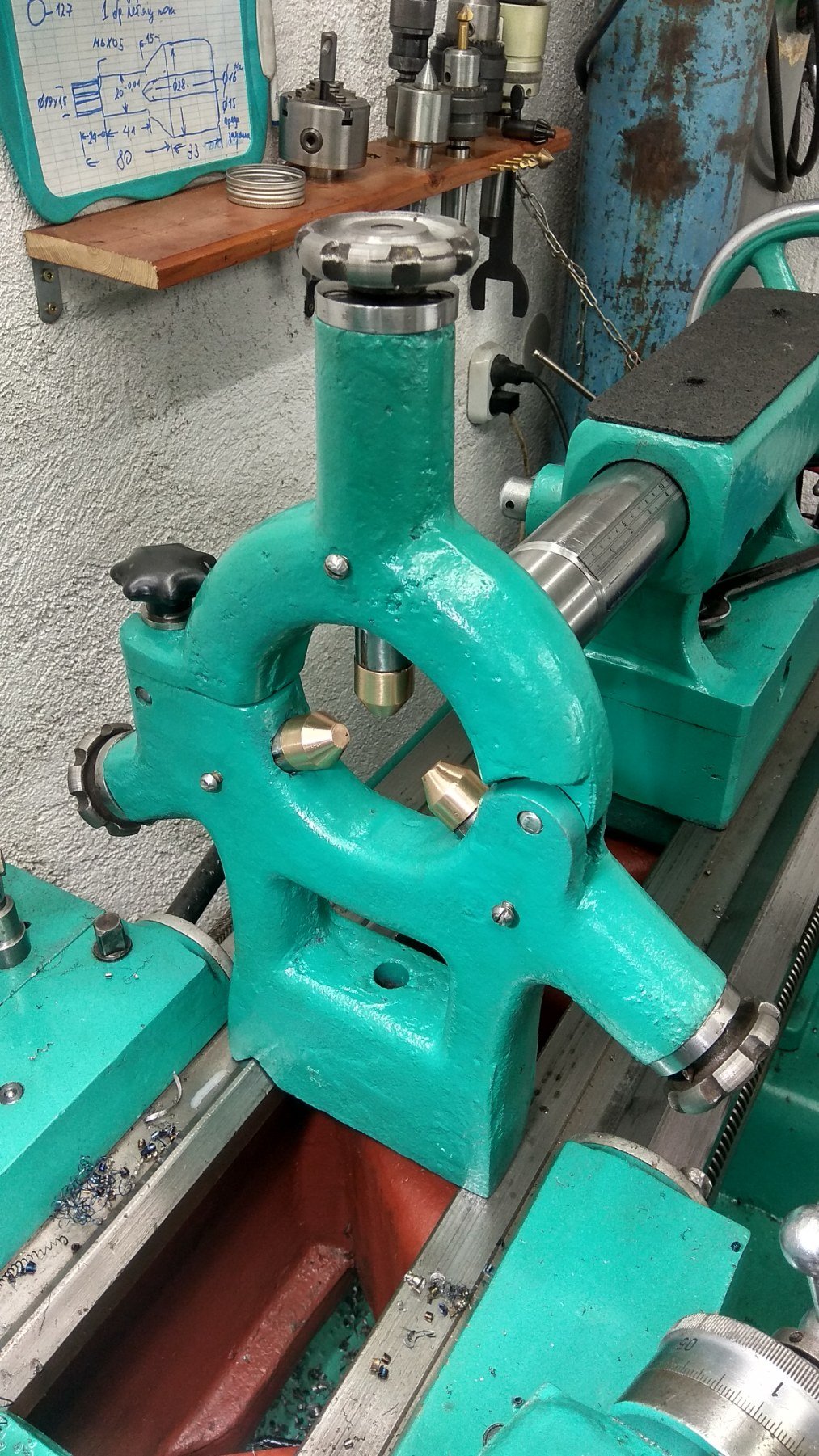

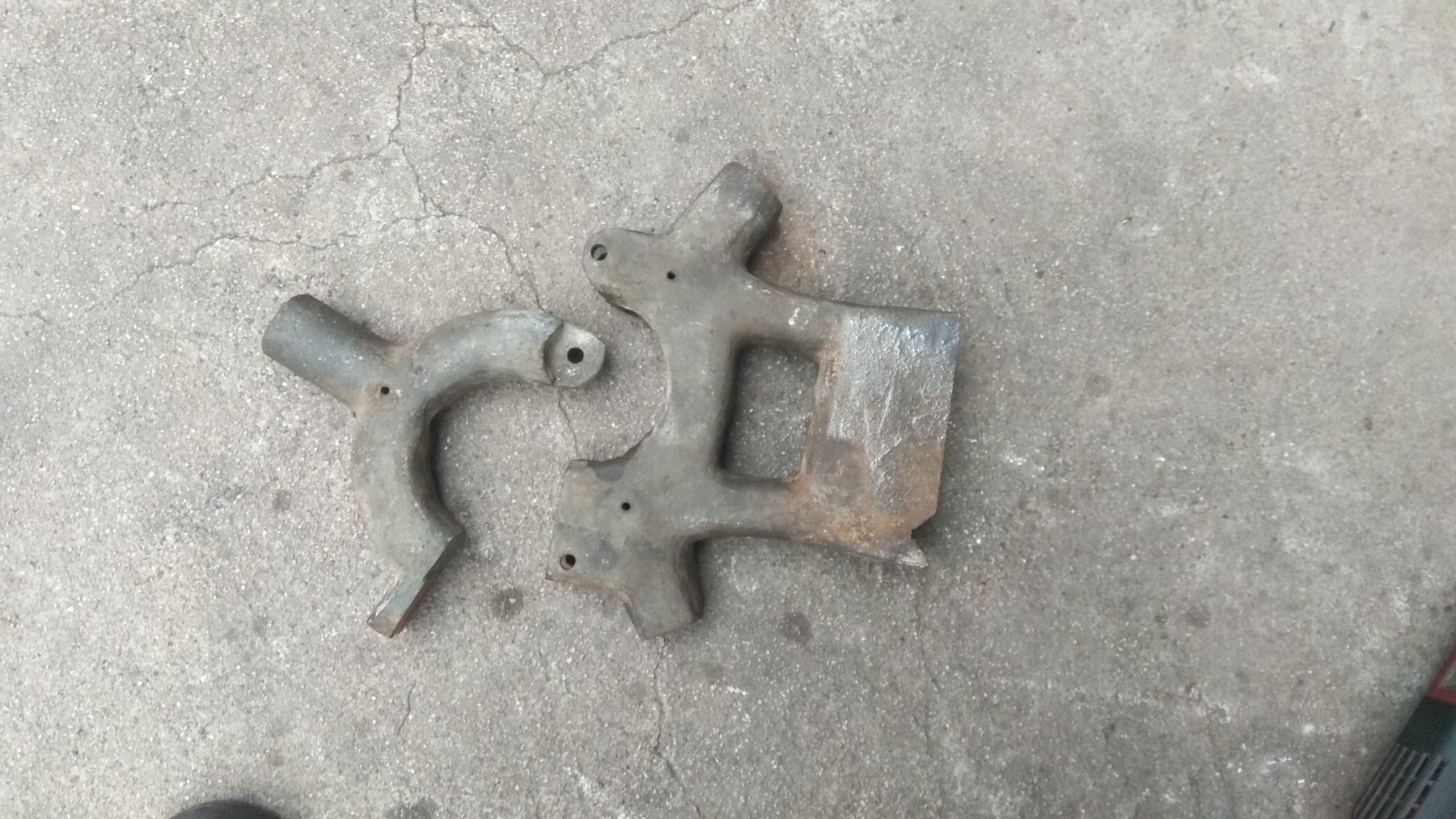

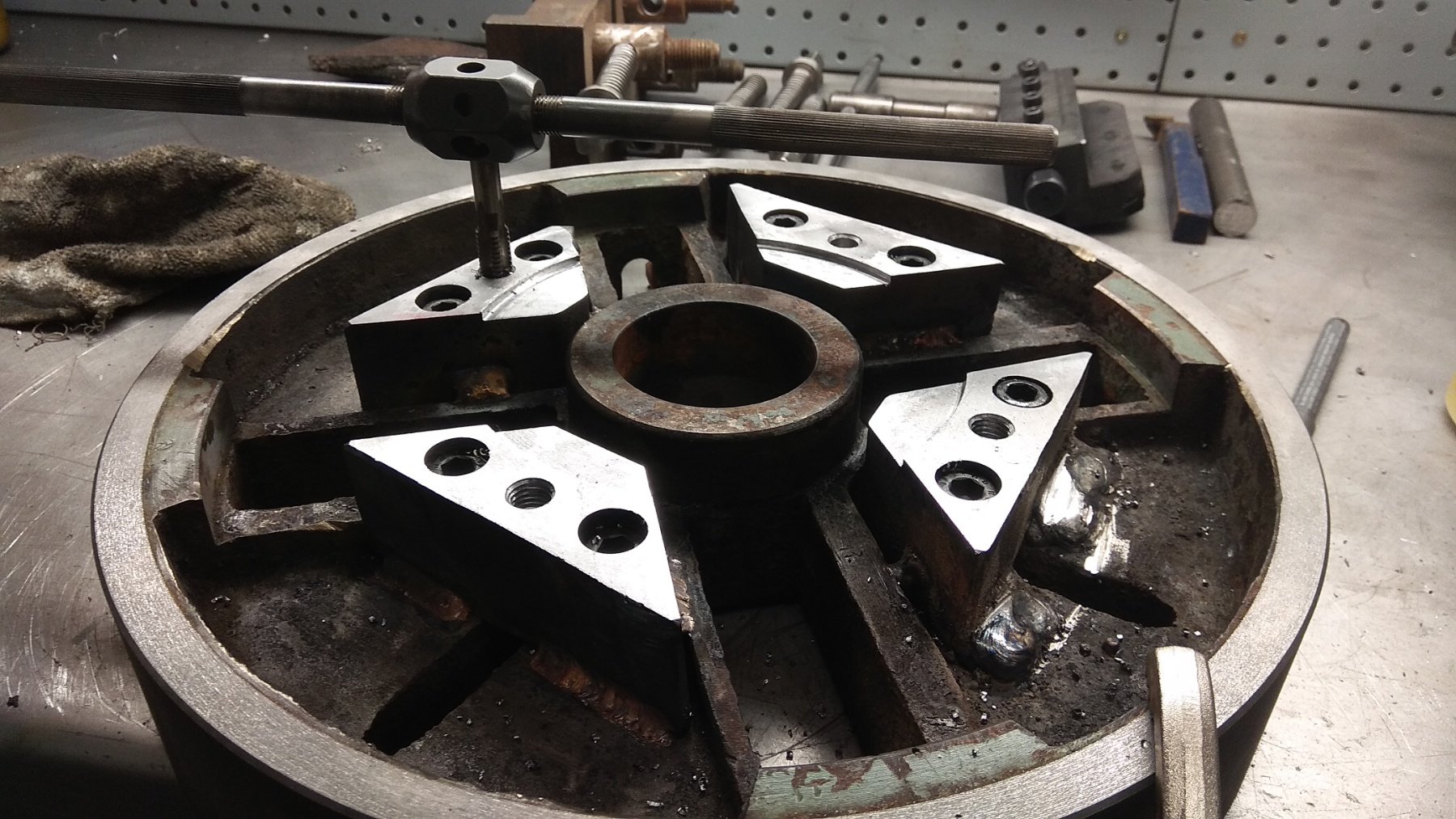

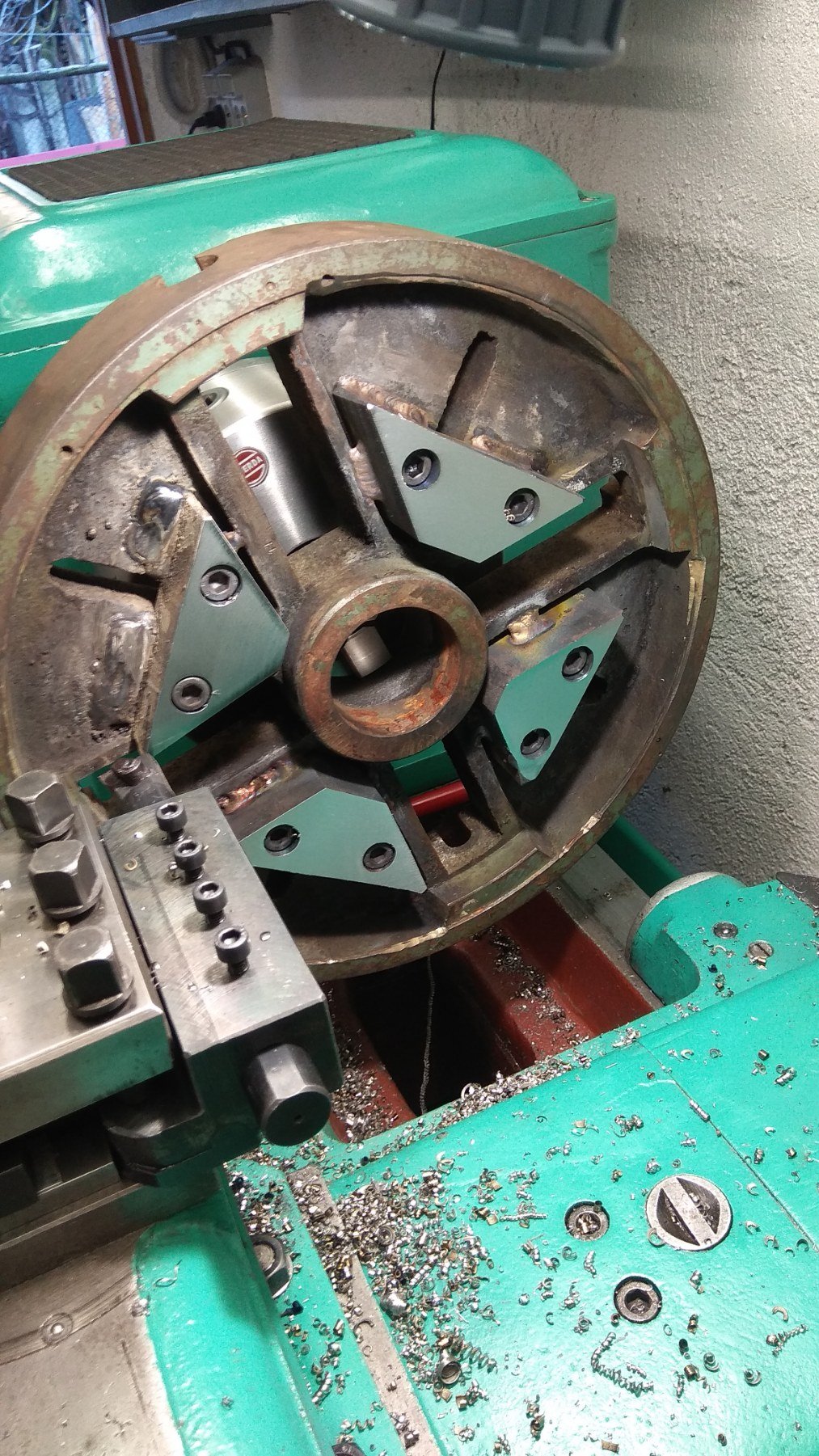

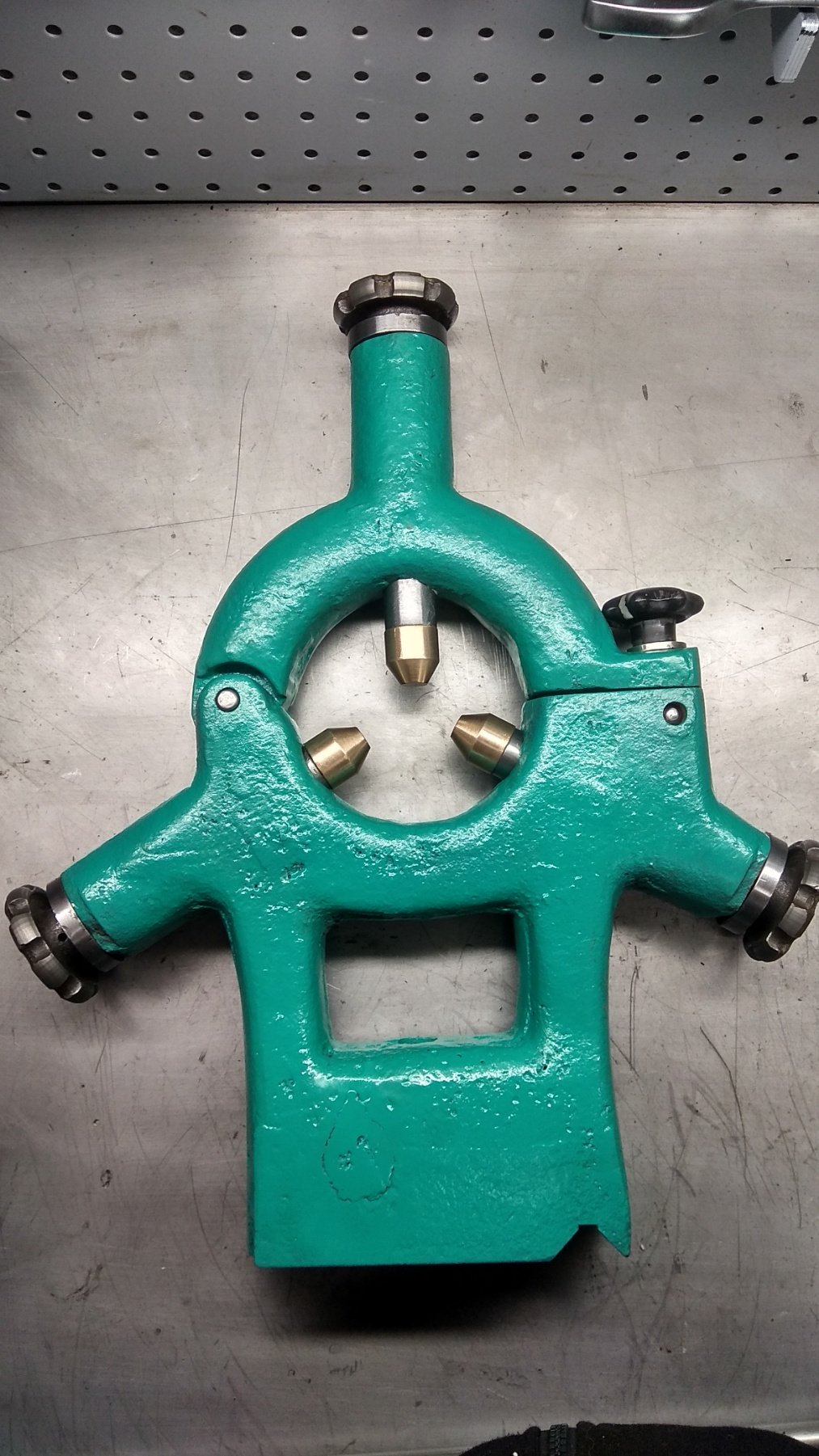

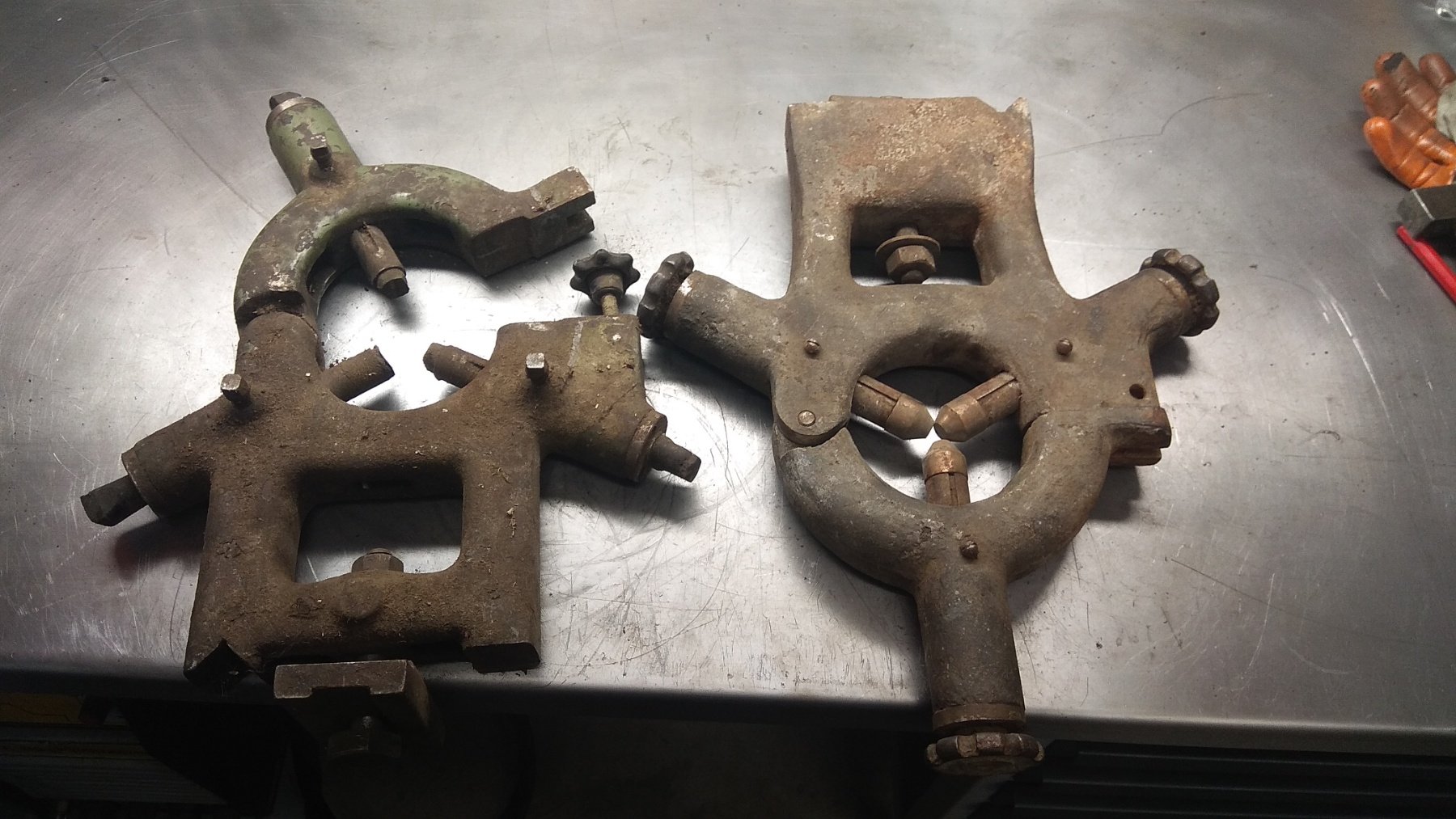

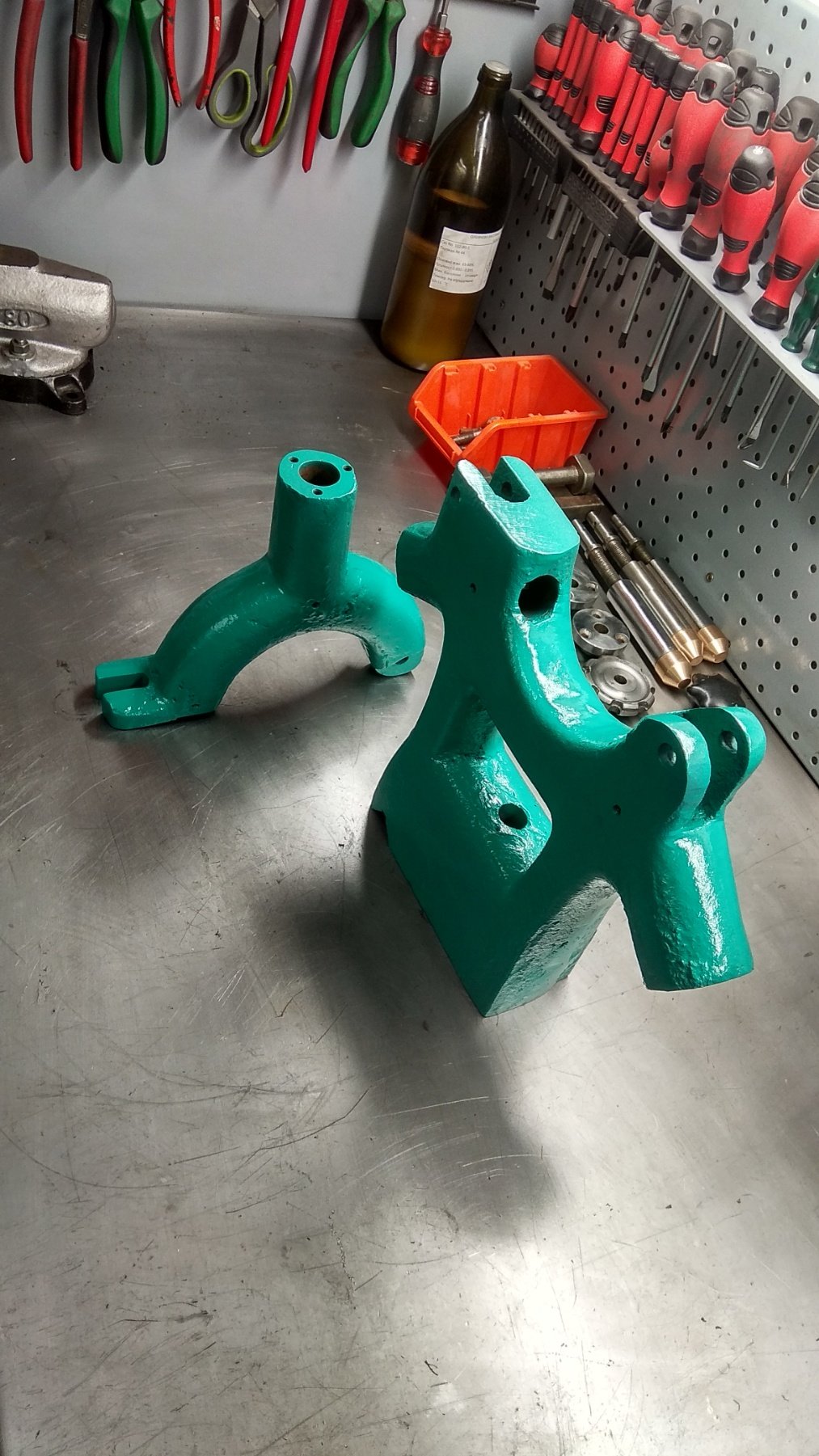

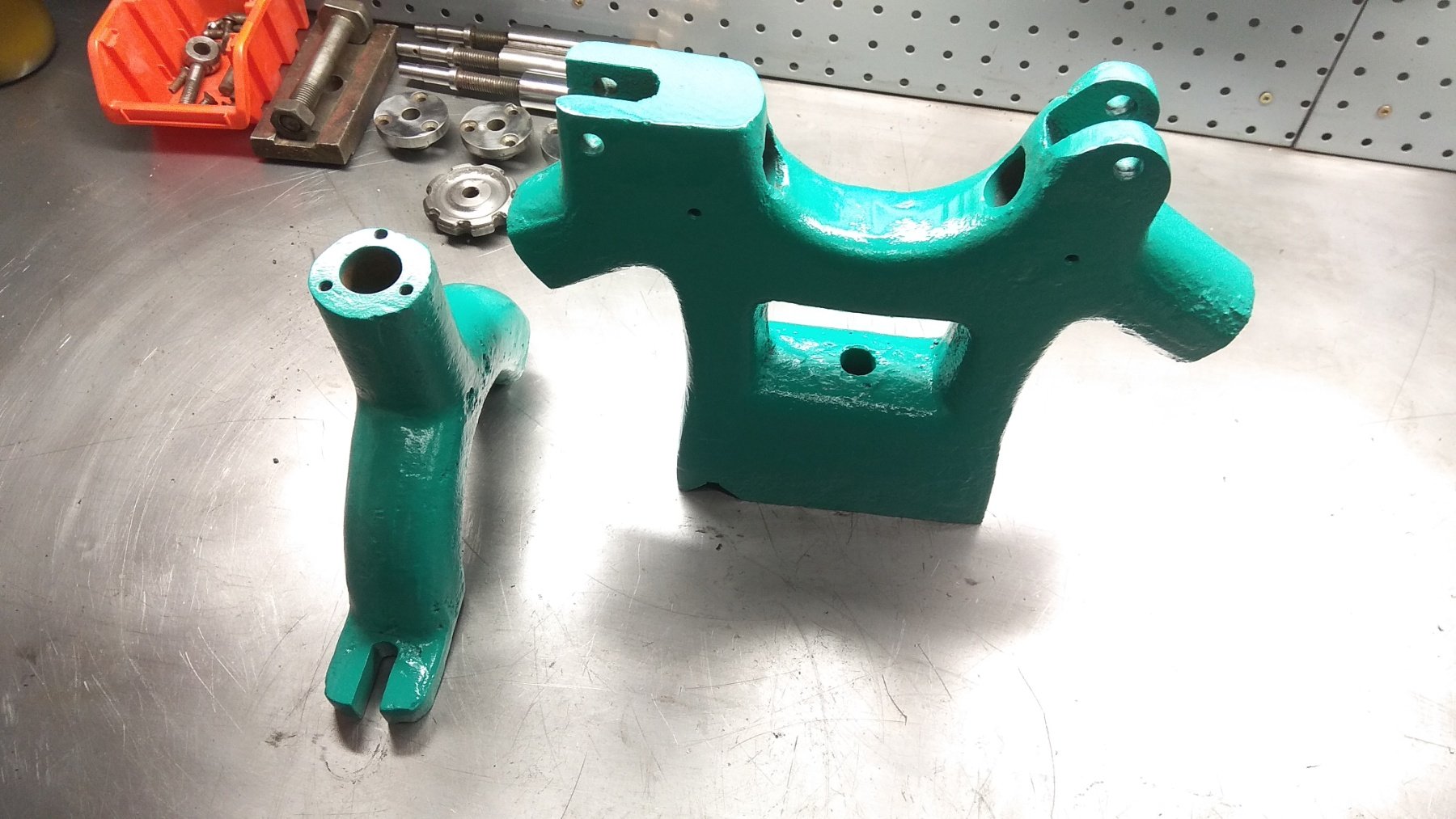

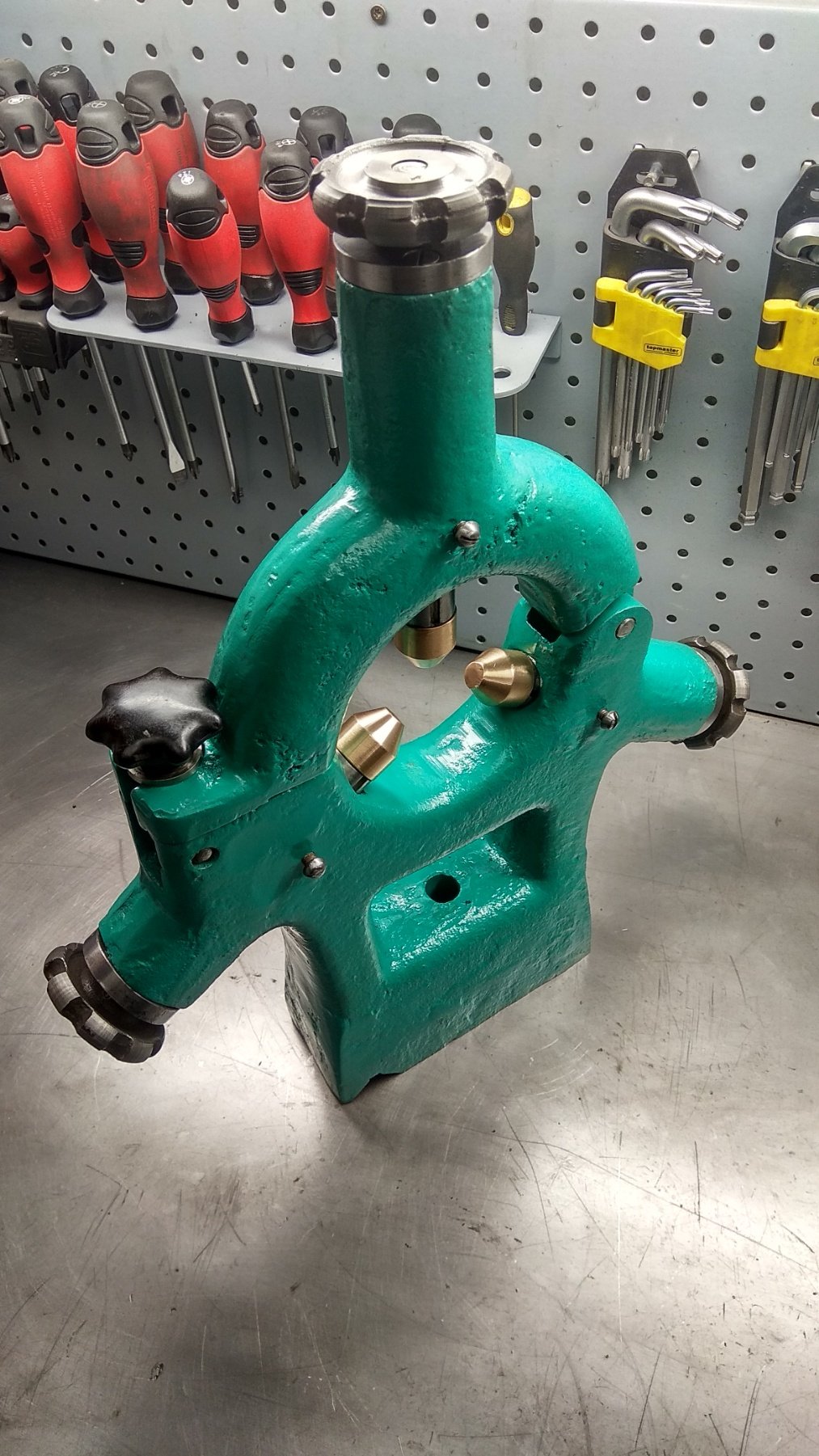

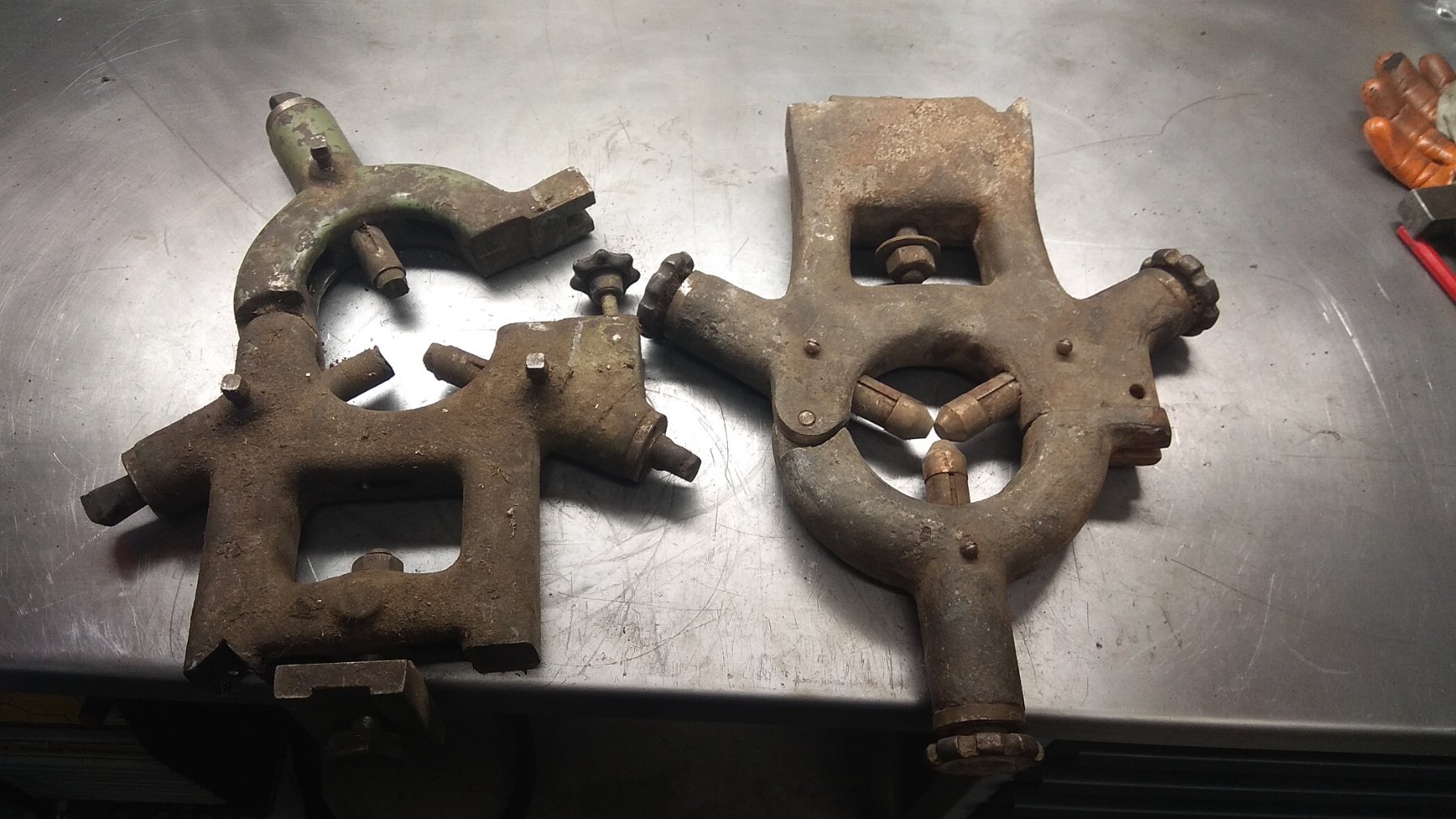

          Боядисах неподвижния люнет, имам два по незнайни стечения на обстоятелствата - и двата не са от моя струг, но пък единия е за висок център (като моя), пък "ниския" имаше някой джиджавки дето "високия" нямаше та от двата събрах един. Най-вероятно тоя дето направих е произведен мноого отдавна, по моя преценка преди 1960г. ! Качеството на изработката е ОТВРАТ но за сметка на това отливката не е куха а плътна и тежи да си @бе .

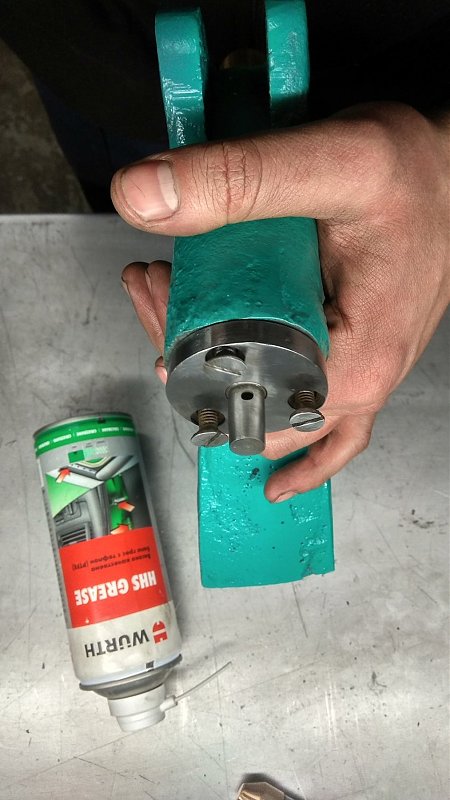

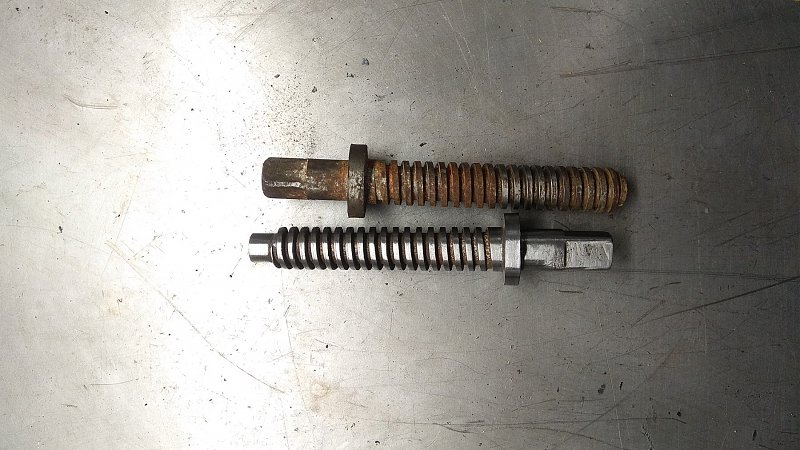

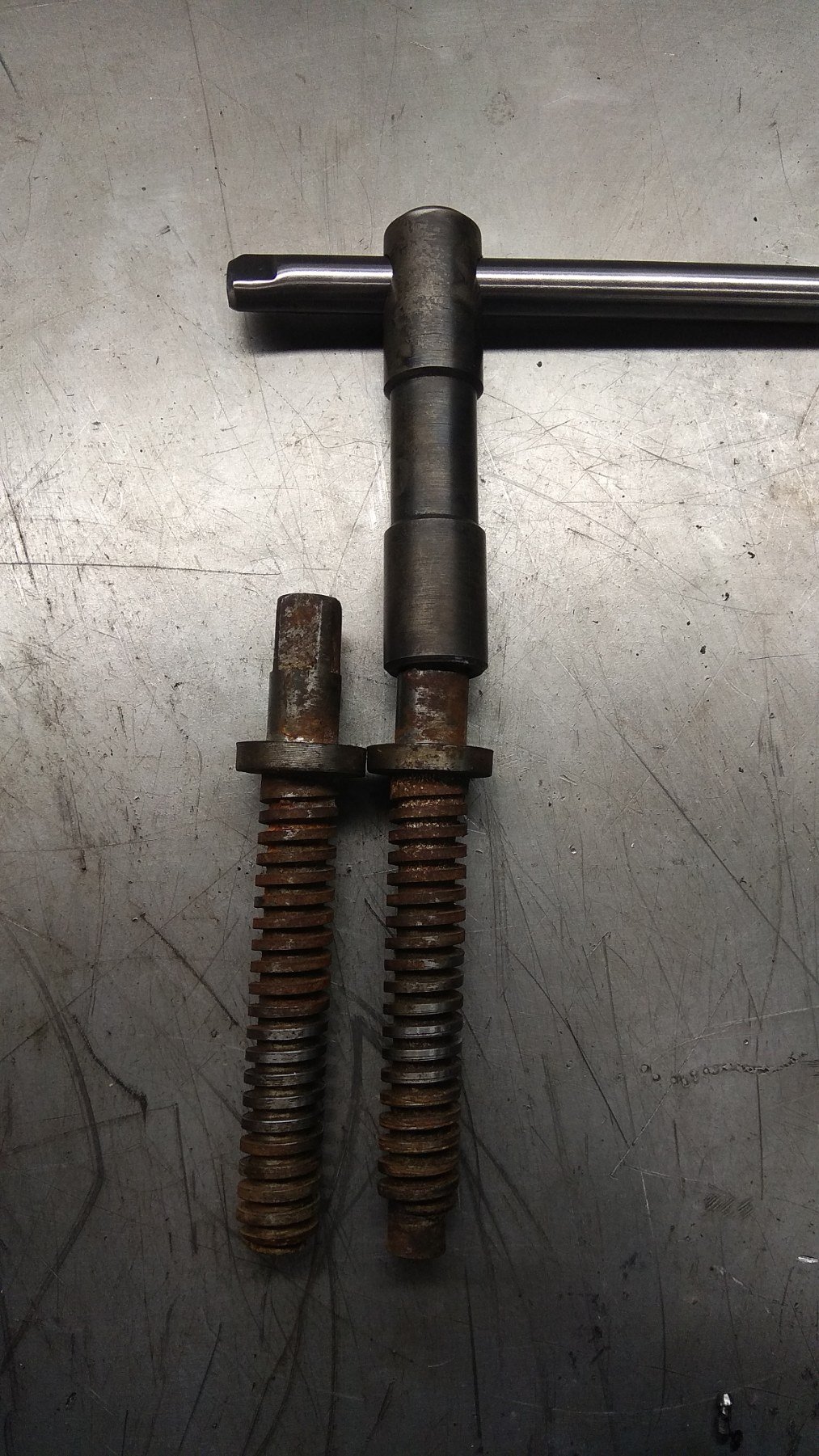

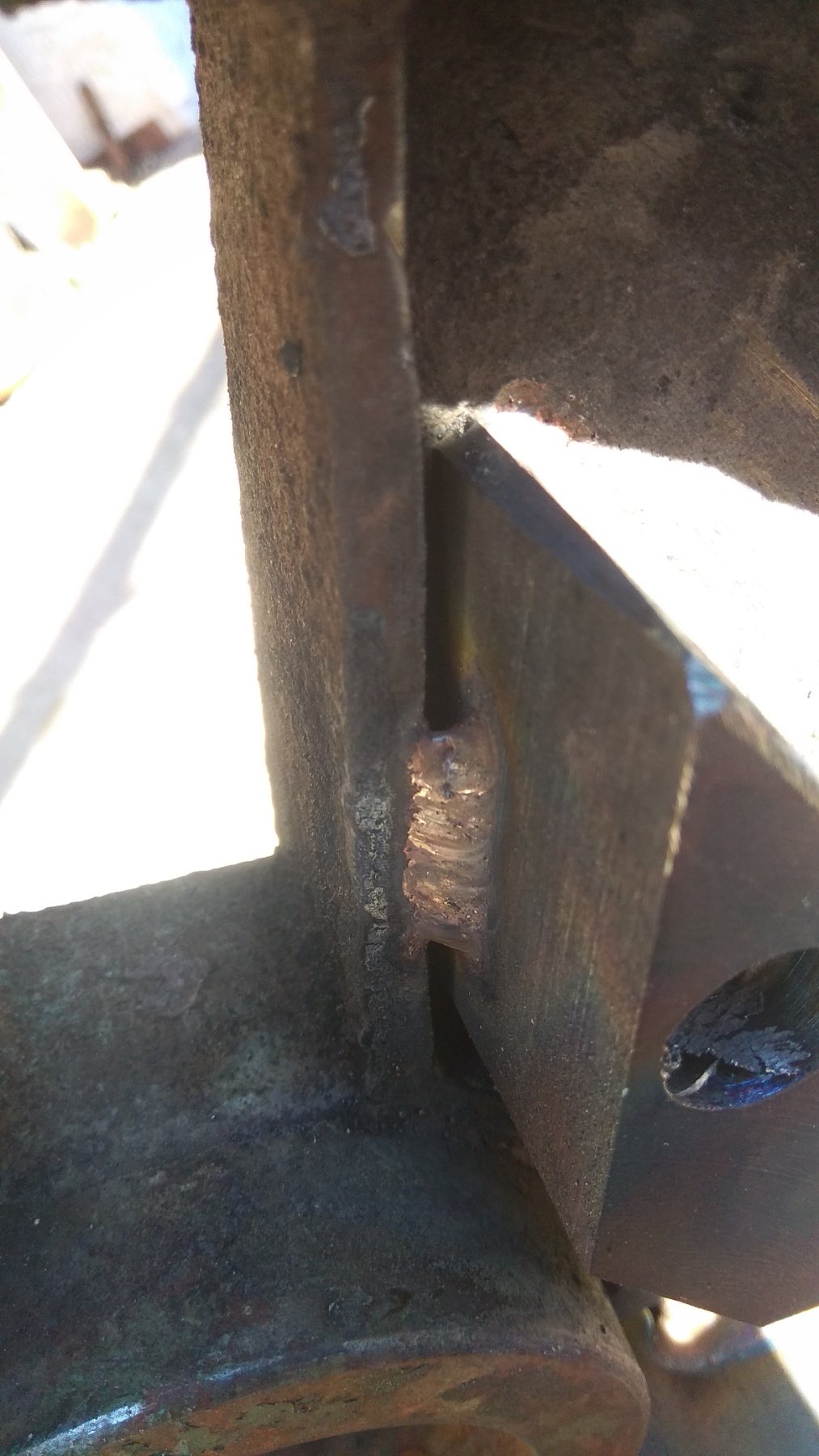

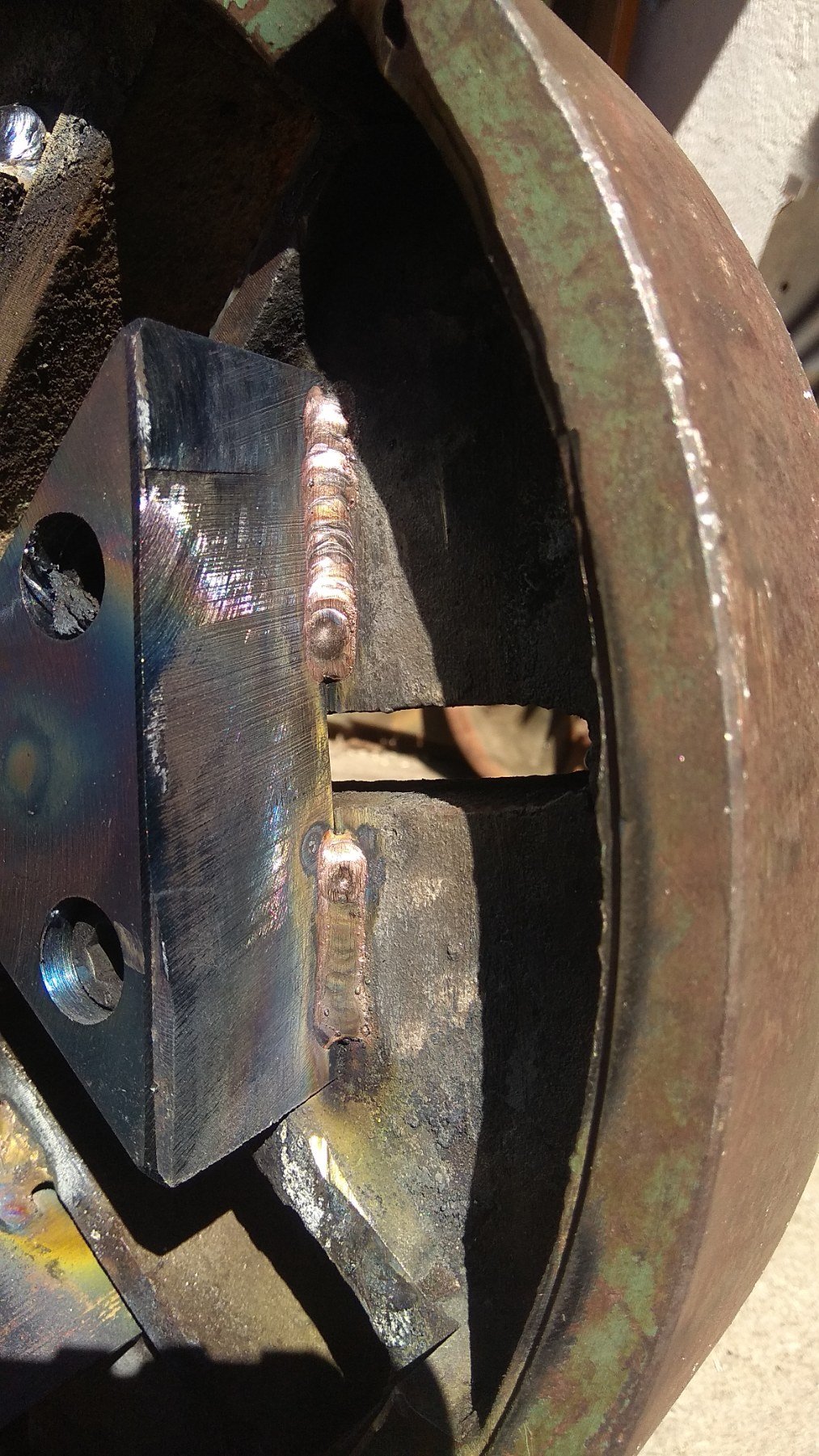

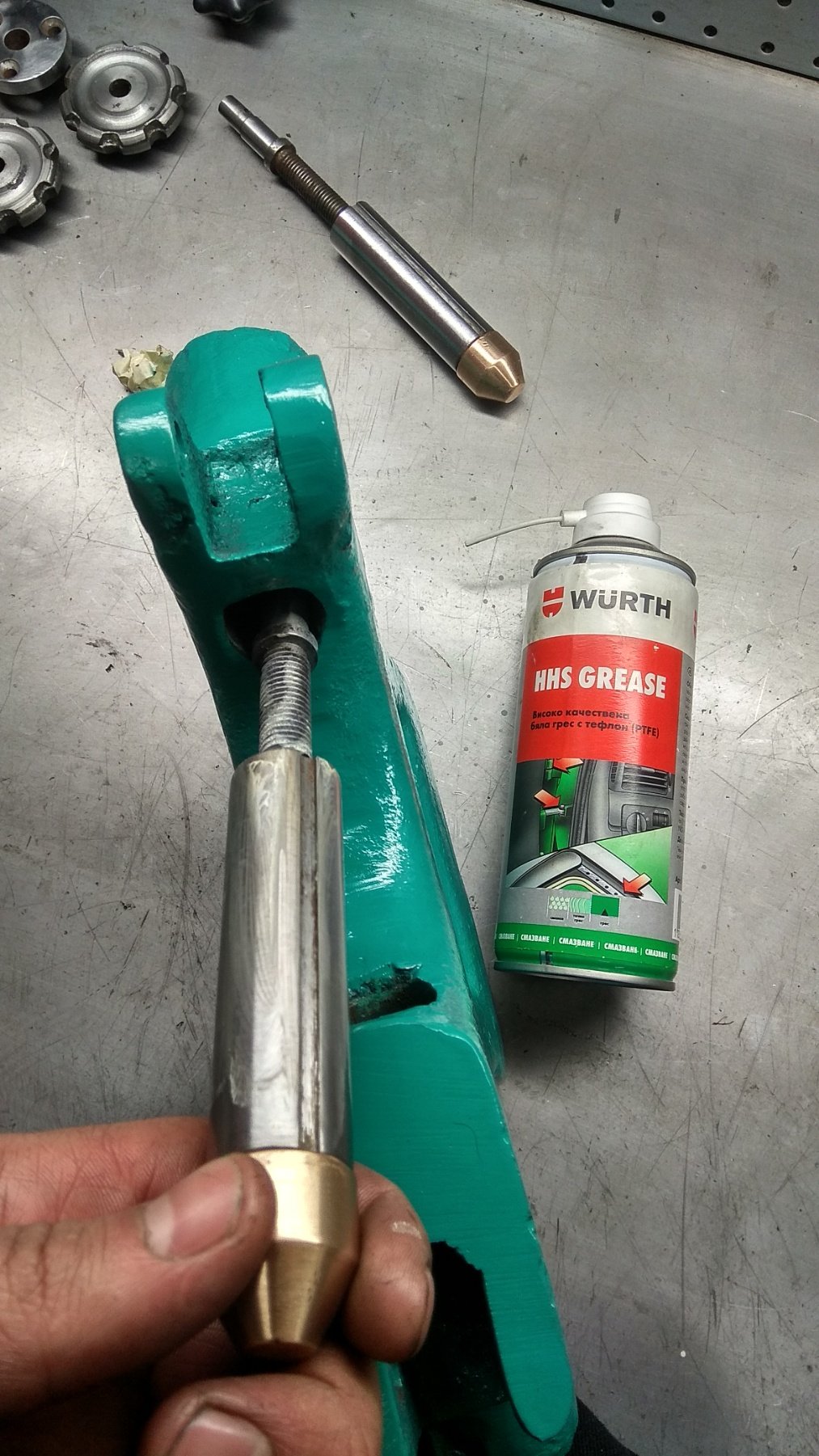

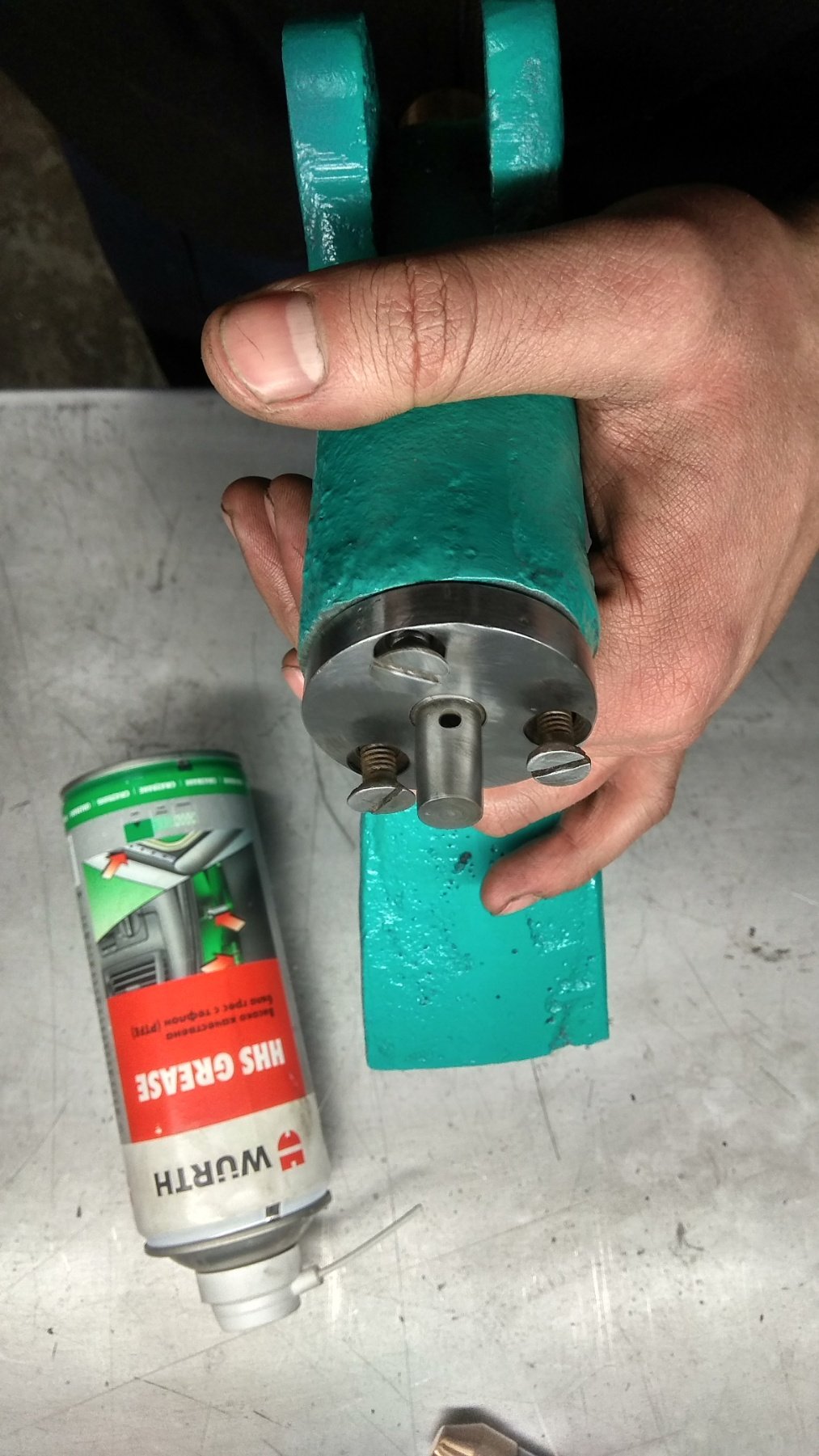

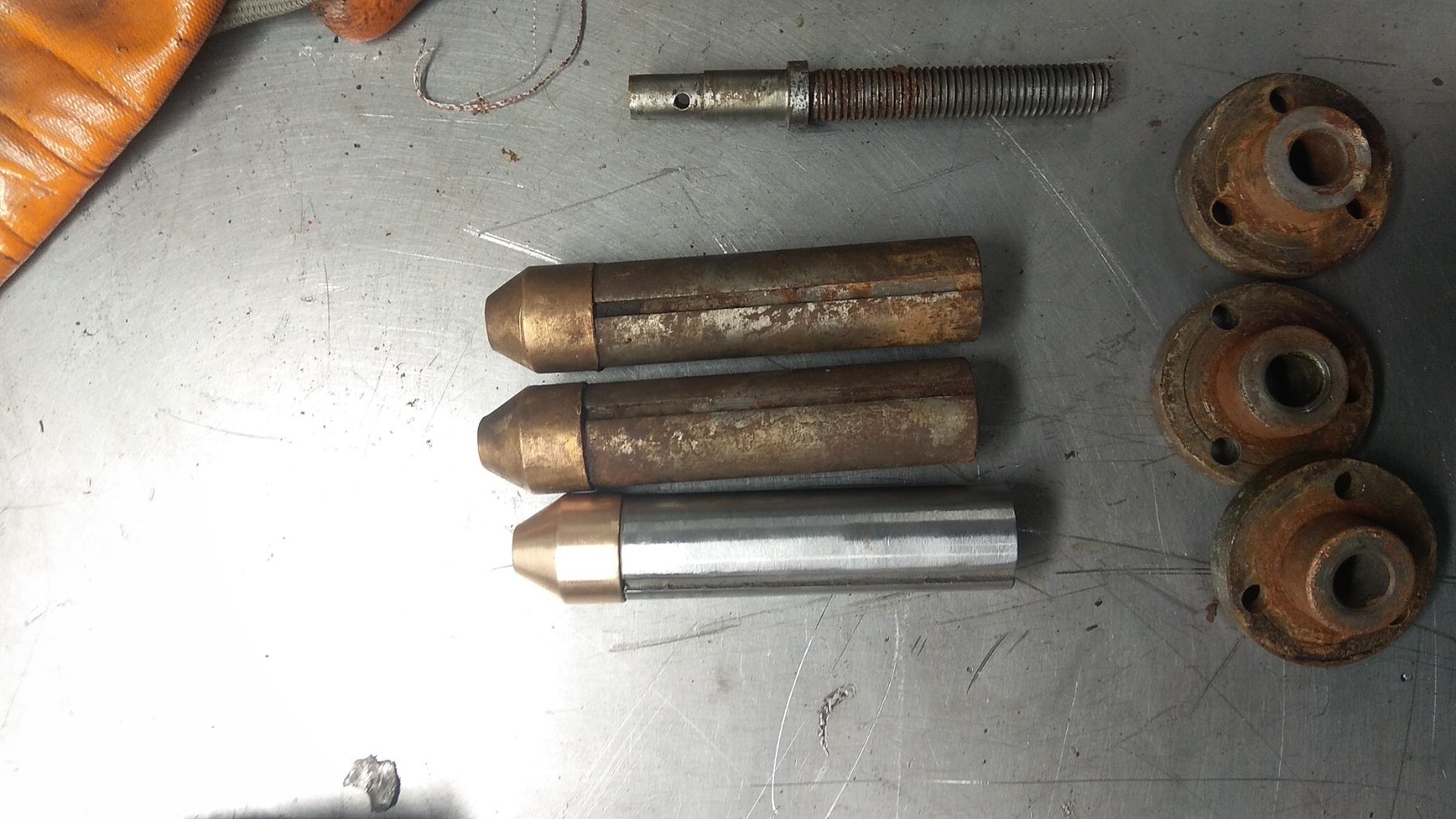

          Освен, че люнета не е работил изобщо май през живота си, всичко си му беше както трябва с изключение на вече споменатите джиджавки. Няма какво толкова да му се обяснявам - снимките говорят сами за себе си. В другата тама за Асиерата има по-интересен мАтриал, на който му е интересно !
          Натиснете снимката за да я уголемите  Име:0-02-05-c256cfc65e158b6910f3fbcc87da382d8bd7ea2081a62fb9bbe1e15dc86a3176_5737f414.jpg Прегледи:0 Размер:215.0 КБ ID:6578525
          Натиснете снимката за да я уголемите  Име:0-02-05-6c611d9c8006805ab6a590e5663184e05283116546a81ad0ad27296ecbee5712_4156d591.jpg Прегледи:0 Размер:269.0 КБ ID:6578539

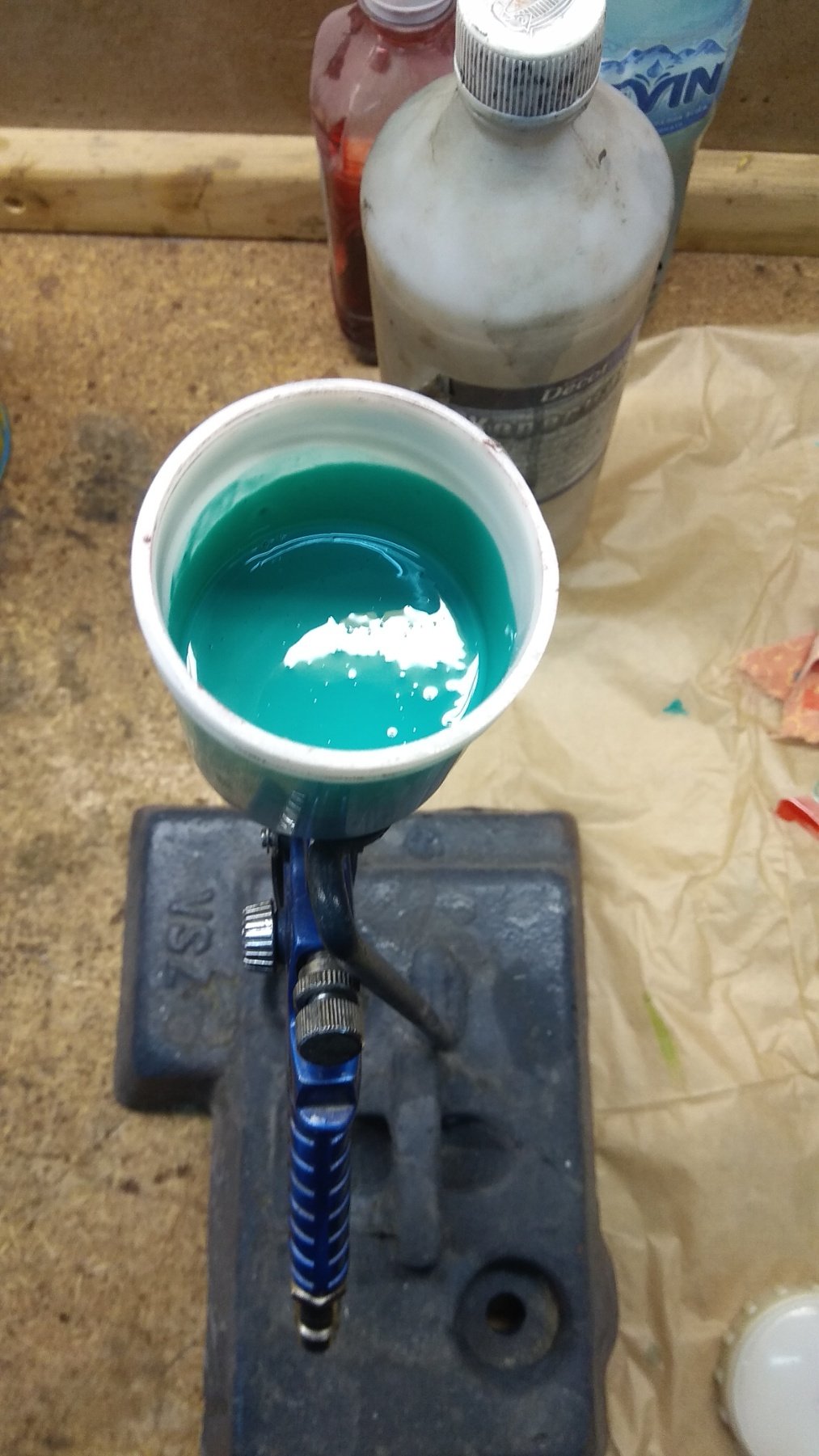

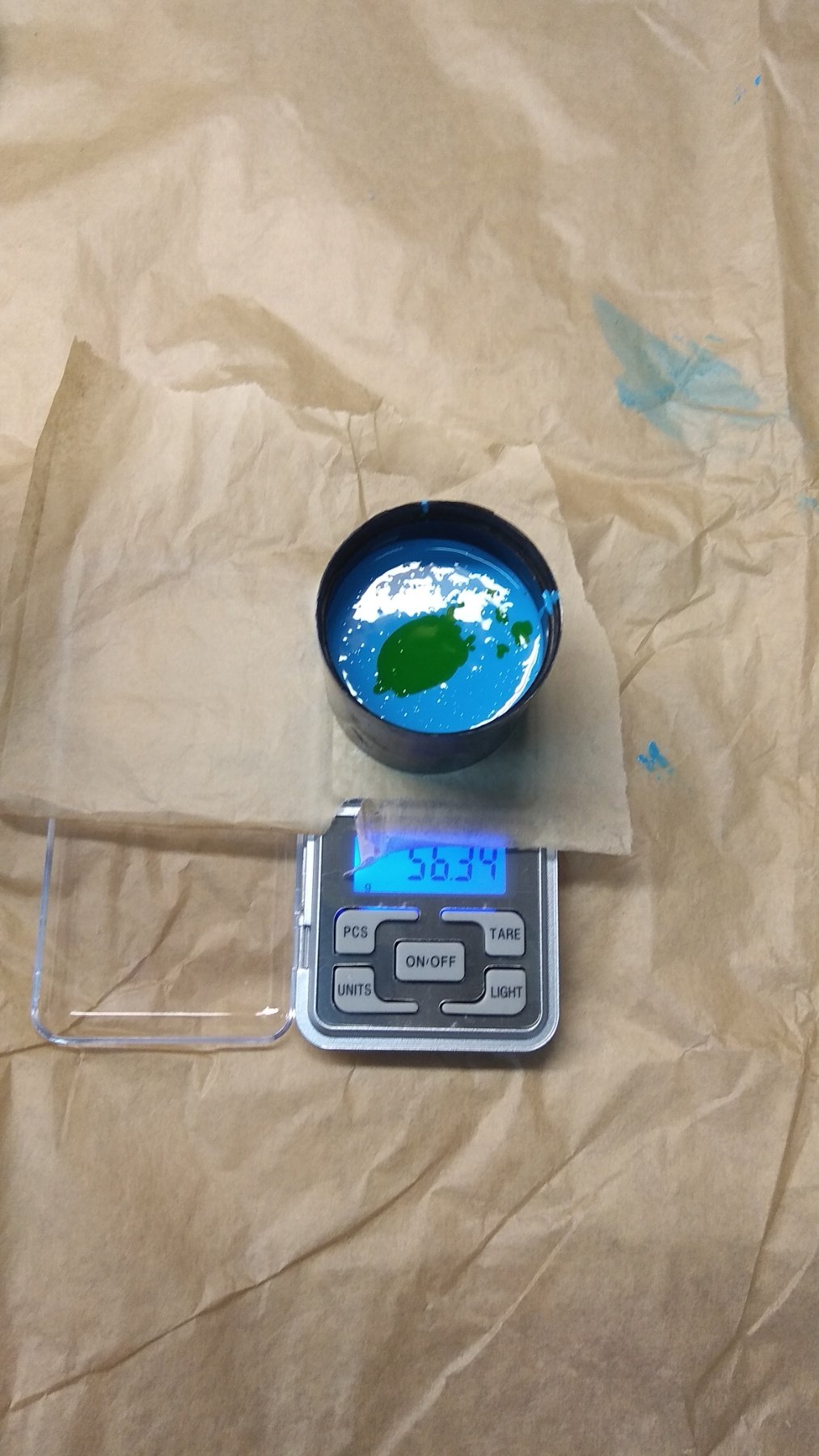

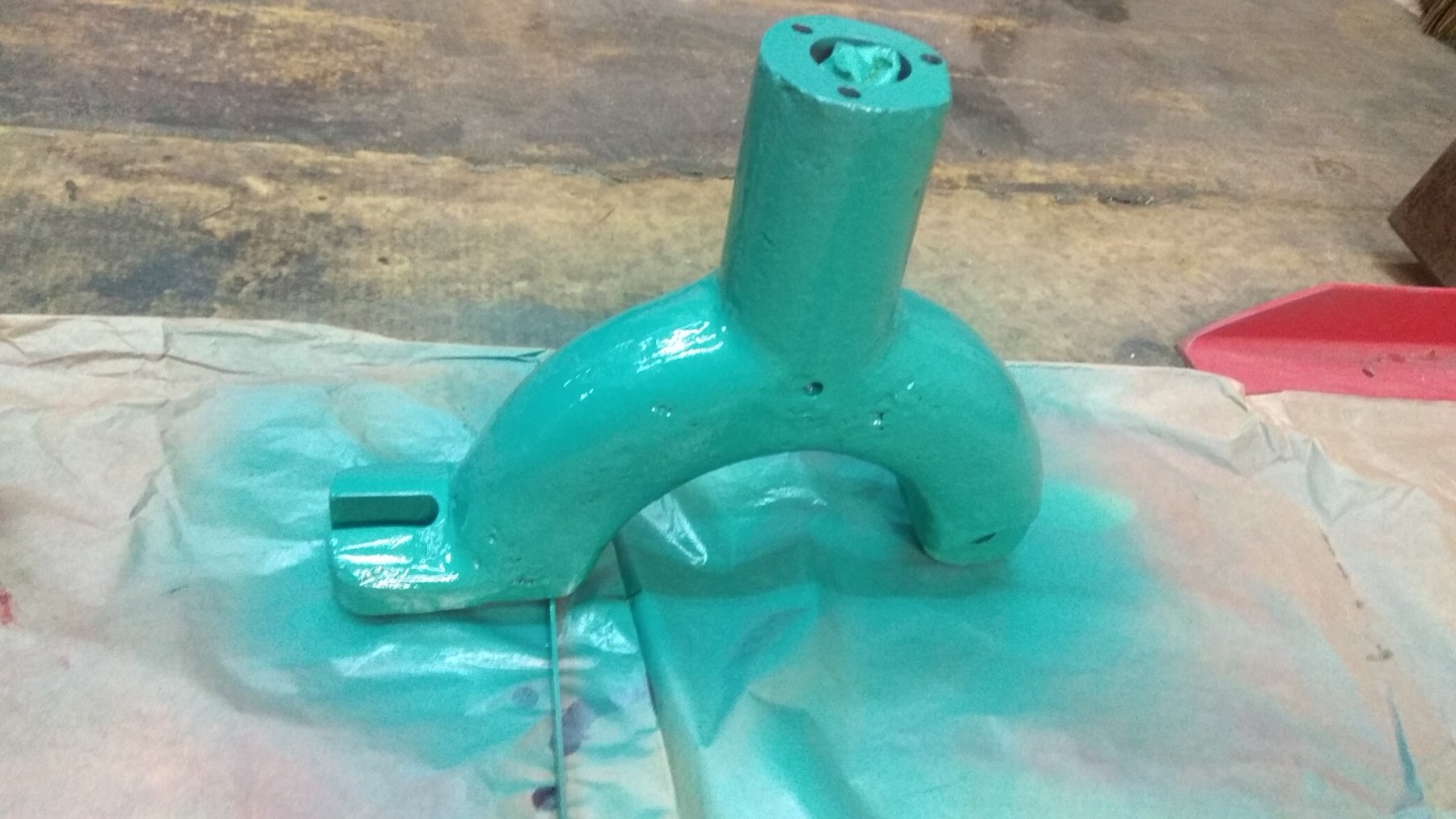

          - боята е RAL 5018 - ала стоянович
          Натиснете снимката за да я уголемите  Име:0-02-05-4b040d97ae22097210d5f46bf103950bb72c1b48a6990972bafbcdf3312a22ee_aaf4c6f4.jpg Прегледи:0 Размер:227.7 КБ ID:6578529
          Натиснете снимката за да я уголемите  Име:0-02-05-d7ba6fc78046a7f6e6f2d80976ff769d6b936cf3a3f95c3862854af2573d49a8_cb31002d.jpg Прегледи:0 Размер:235.2 КБ ID:6578527Натиснете снимката за да я уголемите  Име:0-02-05-656df7067e175734578c92587bf6a7f4303ecaadab82c86b4c406cc4e3d9604b_3b824ebd.jpg Прегледи:0 Размер:240.7 КБ ID:6578531Натиснете снимката за да я уголемите  Име:0-02-05-a030b240cea775e906eb6d6d00986f79e348db1221409a5652b8fc7a289bae79_c8b6ac1b.jpg Прегледи:0 Размер:242.5 КБ ID:6578533
          Натиснете снимката за да я уголемите  Име:0-02-05-f90c3941831788c872806d5574b95b998e4e12ee2ae5c5263ebef97d566c7f59_2fbc3106.jpg Прегледи:0 Размер:411.0 КБ ID:6578526
          Натиснете снимката за да я уголемите  Име:0-02-05-a978beb39fcf98c59f887009f4e739b314fe844d5c87c2295c3f25113d5a4cc5_ba63dd33.jpg Прегледи:0 Размер:254.4 КБ ID:6578534
          Натиснете снимката за да я уголемите

Прегледи:73
Размер:282.1 КБ
ID:6578538
          Натиснете снимката за да я уголемите  Име:0-02-05-8dedf333a35efbac966c903a0c7a15094e9d5ab2997cf3a44b90edfac7344fa8_af9068b1.jpg Прегледи:0 Размер:496.2 КБ ID:6578535
          Натиснете снимката за да я уголемите  Име:0-02-05-ab97b6fe303d6757d6aa6779dfb60fd0bf3b70fb2a218c488ed14e2864729c3d_471a50ff.jpg Прегледи:0 Размер:280.6 КБ ID:6578536
          Натиснете снимката за да я уголемите  Име:0-02-05-2d58cb5620a4a2e6705bbd4b463f9b7474cc77cfd11d4dd2a836803c7bbe1b36_29e1a88.jpg Прегледи:0 Размер:282.3 КБ ID:6578537Натиснете снимката за да я уголемите  Име:0-02-05-bca1f82ef80d3baa6e11424981f160b711a90027d3604223fce6f7c959790906_ed4bea3d.jpg Прегледи:0 Размер:317.7 КБ ID:6578545
          Натиснете снимката за да я уголемите

Прегледи:73
Размер:238.2 КБ
ID:6578528
          Натиснете снимката за да я уголемите  Име:0-02-05-9472e8759ba377e4afea31aae9626a5353b1a904c9d73f6c67528aca1b8d4a08_9052922.jpg Прегледи:0 Размер:249.3 КБ ID:6578532Натиснете снимката за да я уголемите  Име:0-02-05-b133b5755d8c6344ef658cba684af76b1218238daee3f270f559ae1d5847cbc2_4bf9172d.jpg Прегледи:0 Размер:294.9 КБ ID:6578540Натиснете снимката за да я уголемите  Име:0-02-05-6e99b7e52fa39b55447adb0c6bf4bbea0564ec29e7282e177ec1efbf17a9d83d_547298db.jpg Прегледи:0 Размер:303.8 КБ ID:6578541Натиснете снимката за да я уголемите  Име:0-02-05-36a8f7851ba26d9b429807a9b87c4c25c35c124074d633c82ba3514cbb2da231_ed978c1f.jpg Прегледи:0 Размер:287.1 КБ ID:6578542Натиснете снимката за да я уголемите  Име:0-02-05-bd06658b03f5dad0f46b8c40da4a76912b2026715438bc350a069db8b913252b_6bd19077.jpg Прегледи:0 Размер:319.7 КБ ID:6578543Натиснете снимката за да я уголемите  Име:0-02-05-21e79544ee3714c5da799b4aa924f325864a29b1e295deaf3f3b1864a95a9a03_4ea010d3.jpg Прегледи:0 Размер:304.9 КБ ID:6578544Натиснете снимката за да я уголемите  Име:0-02-05-dcf06764a88f629586bd3cc0fe66483395f98fe84a027557726316c5ae4c9e6b_632cb853.jpg Прегледи:0 Размер:352.2 КБ ID:6578546Натиснете снимката за да я уголемите  Име:0-02-05-e1291c6aa1b3b533d0e8ba47ae6f8732f90cdf2a27d0bd8cd660914ba4fa07d0_a0fb96fc.jpg Прегледи:0 Размер:448.2 КБ ID:6578530

          Коментар

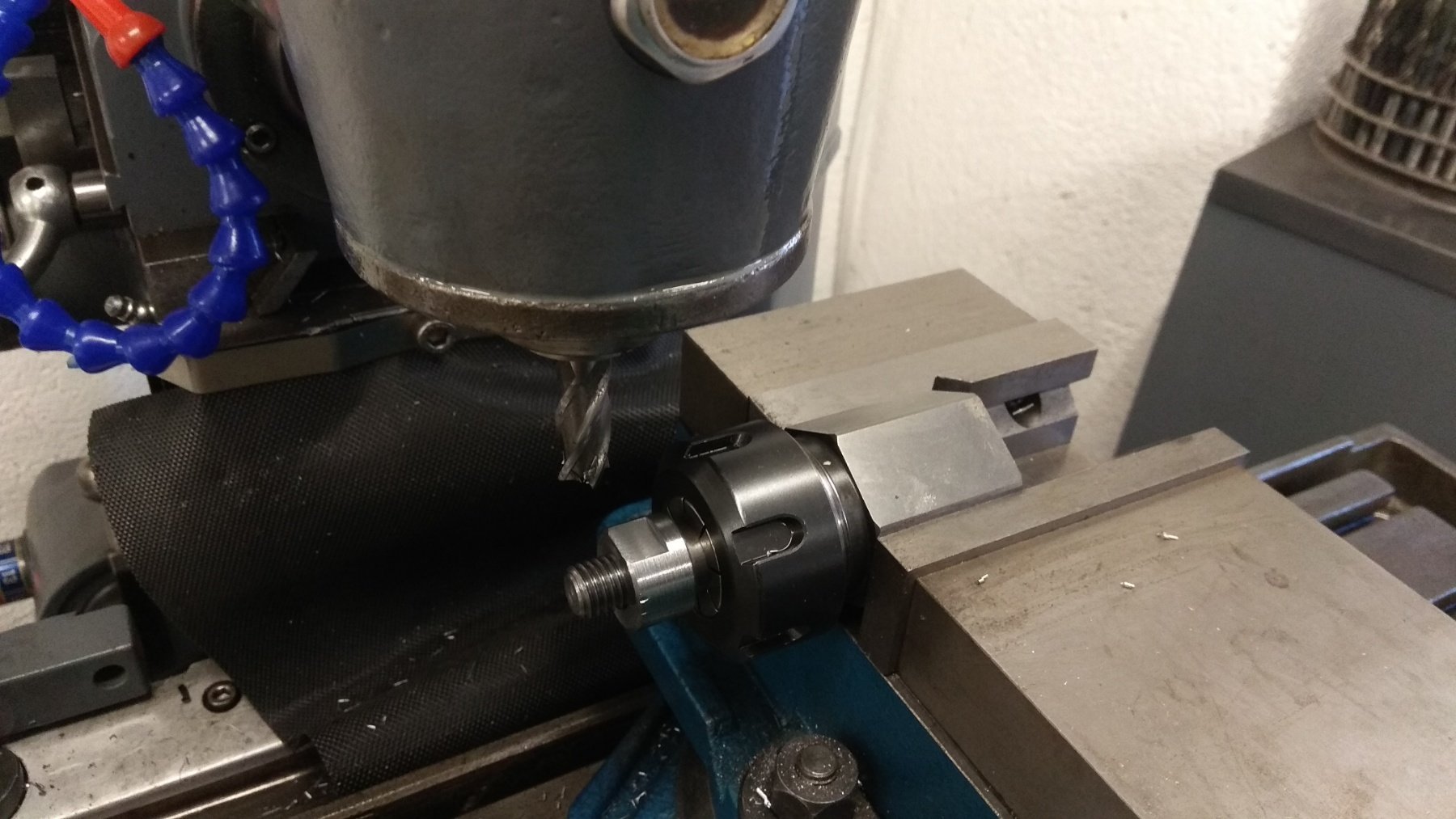

          • Баси мундарщината, може ли така да претупваш отговорните неща ?
            Защо не фрезова R-четата на дръжките ???
            0 8 9 8 4 8 1 3 3 0

            Коментар


            • Emilppp
              Emilppp коментира
              Редактиране на коментар
              КажИ му, кажИ му!



          • Щото така !!!
            Събрах го набързо одеве, че ми трябва за утре да го ползвам - справка, следете темата на фрезата
