Айдее, и аз със струг - Ц5МБ

Свий
X

  • Филтър
  • Час
  • Покажи
Изчисти всичко
нови мнения

  • От: Айдее, и аз със струг - Ц5МБ

    Докато чакаш сложи старият универсал. Струговай една заготовка с диаметър 2/3 мм по-малък от отворът на китаеца. Дължина колкото е захвата на челюстите на китаеца. По тази повърхнина захвани новият универсал и му измери с индикатора радиално и аксиално биене по присъединителните повърхнини.
    Преди да свалиш китаеца направи същата проверка и със сваленият стар универсал
    Последно редактирано от i208; 26-08-19, 13:26. Причина: редакция

    Коментар


    • От: Айдее, и аз със струг - Ц5МБ

      Първоначално публикуван от i208 Преглед на мнение
      Докато чакаш сложи старият универсал. Струговай една заготовка с диаметър 2/3 мм по-малък от отворът на китаеца. Дължина колкото е захвата на челюстите на китаеца. По тази повърхнина захвани новият универсал и му измери с индикатора радиално и аксиално биене по присъединителните повърхнини.
      Преди да свалиш китаеца направи същата проверка и със сваленият стар универсал
      Моите уважения - иЧ нема да се занимавам Това замерване с какво е по-различно от измерването с калибър и индикаторен часовник при вече монтиран патронник ?
      Хваля го, щото за тия пари взимаш ново оборудване, което е с гарантирано някаква си точност. Не е чукано, изпускано, "модернизирано", тунинговано, крадено и тнт от бай х@й. Нито пък е на цената на целия струг . И аз искам нещо което е перфектно и качествено, но чергата ми стигна само до Китай

      Коментар


      • От: Айдее, и аз със струг - Ц5МБ

        разбира се, това е абсолютно ненужно упражнение
        искам да сложа емотикон за бирата но не зная как

        Коментар


        • От: Айдее, и аз със струг - Ц5МБ

          Първоначално публикуван от i208 Преглед на мнение
          разбира се, това е абсолютно ненужно упражнение
          искам да сложа емотикон за бирата но не зная как
          Дано не си се засегнал нещо

          Ако има съществена разлика в предложеното от теб измерване, моля да споделиш каква е тя.

          Благодаря

          Коментар


          • От: Айдее, и аз със струг - Ц5МБ

            Прецених че ще ти е интересно да го направиш. Не си сторил нищо за да ме обидиш. Надявам се и аз не съм.
            Пак не намерих бутона за бирата

            Коментар


            • От: Айдее, и аз със струг - Ц5МБ

              Първоначално публикуван от i208 Преглед на мнение
              Прецених че ще ти е интересно да го направиш...
              Пак не намерих бутона за бирата
              За съжаление няма как да монтирам стария обратно (захвата е различен), можеше преди монтажа на новия.
              Не си ме обидил с нищо

              п. П. Пишеш две точки very_drunk две точки - такива : . И се появява биратаа

              Коментар


              • От: Айдее, и аз със струг - Ц5МБ

                Аз, като знам къде е бутона да не мислиш, че хладилника е пълен с бира и си квася джучките, като го натискам .
                Е там горе има една ухилена физиономия точно преди кълбетата, цъкаш на нея и някъде по средата има бира. Ама да не мислиш че е някаква крафт IPA, никакъв вкус няма (близах я) не става, само картинка (дее*а съсипаха я тааа държава) .
                0 8 9 8 4 8 1 3 3 0
                Аз не пазарувам в „Била”, „Кауфланд”, „Лидъл”, „Карфур”

                Коментар


                • От: Айдее, и аз със струг - Ц5МБ

                  Първоначално публикуван от travelling Преглед на мнение
                  (дее*а съсипаха я тааа държава) .
                  Да си дойдем на думата

                  Коментар


                  • Момчета тъкмо да пробвам как форума след ъпдейта и да се похваля - стругЧо вече има спирачка. Не каква да е ами лентова, напълно функционално работеща. Мога да кажа само - голяма благинка. След около година машината е в механично завършен вид. Остава да монтирам ламБата и водЪтЪ. Но така или иначе спирачката беше нещото, което най-много ми липсваше в машината. На високите предавки не се чувстваше толкова липсата й, но на ниските ... Постоянно увличане ту напред ту назад. @ пъти чупих инструмент така и накрая се взех в ръце и направих спирачката . След всичкия труд който положих да го вкарам в пътя, новия универсал и доста стружки мога да кажа, въпреки коментарите за бесене и колко калпав бил тоя струг, че оприличавам моя Ц5МБ на умален Ц10МБ. Работя с лекота на него, постигам предоволни точности въпреки поизносените паралели. Пренареждането на лирата ми отнема 0т 2-5мин. в зависимост колко съм заблеян. Въпреки това струга или поне моя е на светлинни години пред така търсения Ц8 (не се обиждайте) и за конкретните ми нужди и гаражно/домашни условия е перфектния баланс (лично мнение).
                    Отплеснах се, спирачката направих по образец на единствената съществуваща която успях да намеря за мостра, въпреки задълбочените ми проучвания и проверени над 20 такива струга , никой нямаше налична такава спирака . Уви благодарение на добър наш колега - Жоро от Ихтиман (жив и здрав да си Жорка) се сдобих с няколко снимки макар и на сглобения възел и няколко схеми с основните размери на детайлите. Последва доста мъдрене и мерене кое как, малко сметки, работни чертежи и запретване на ръкавите. Най-неудобното нещо бе отварянето и затварянето на скоростната кутя 100 пъти за мерене и напасване на струговите детайли. Ако се захващате да правите подобно нещо ви съветвам да намерите друга машина за работа, а "пациента" да е отворен за проби и монтаж.
                    В крайна сметка се получи това (бутона за добавяне на видео не отваря клипче директно така че цъкайте на линка) :

                    https://drive.google.com/open?id=1Dc...JUWy2Mk8tSHVyI

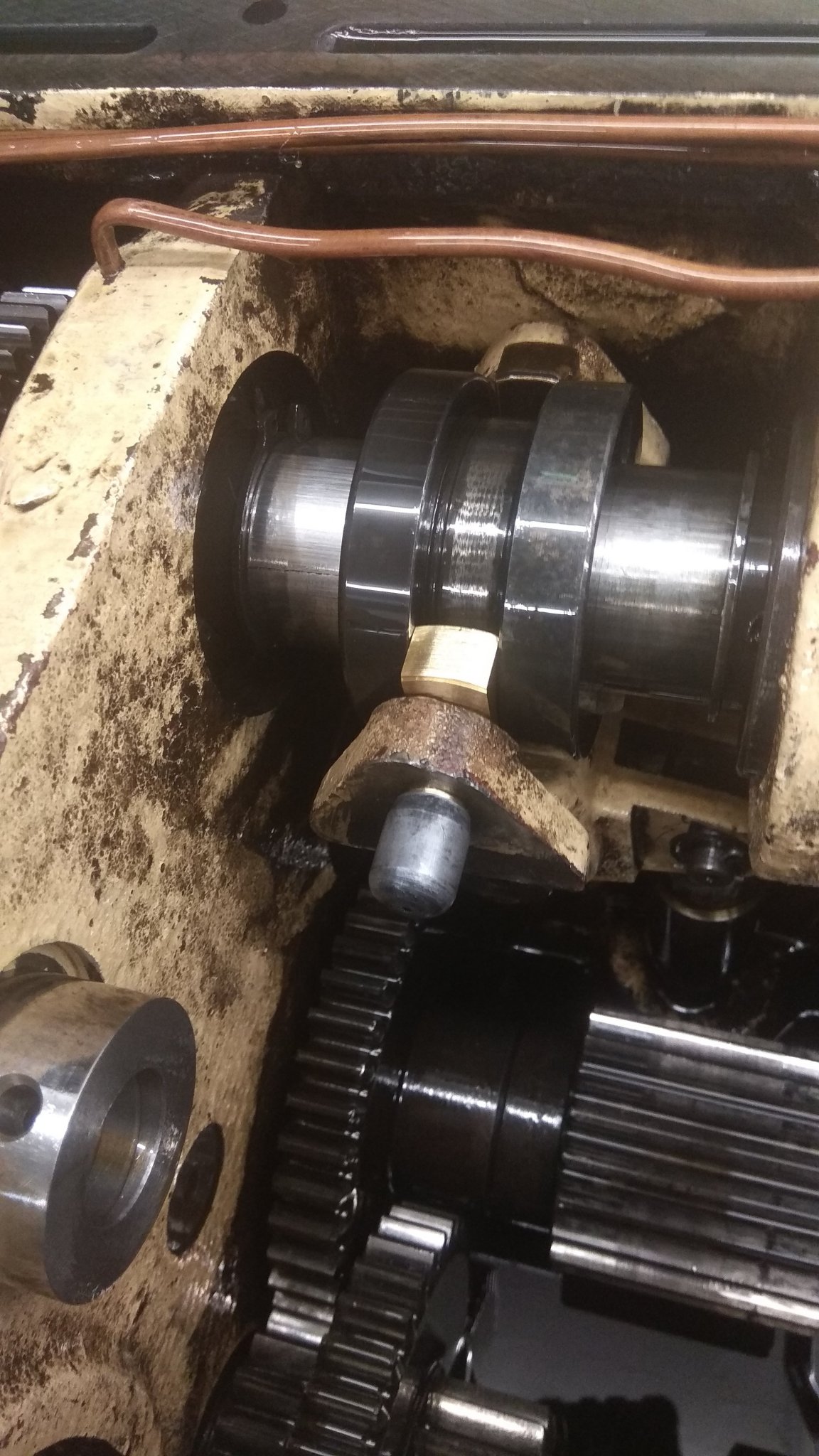

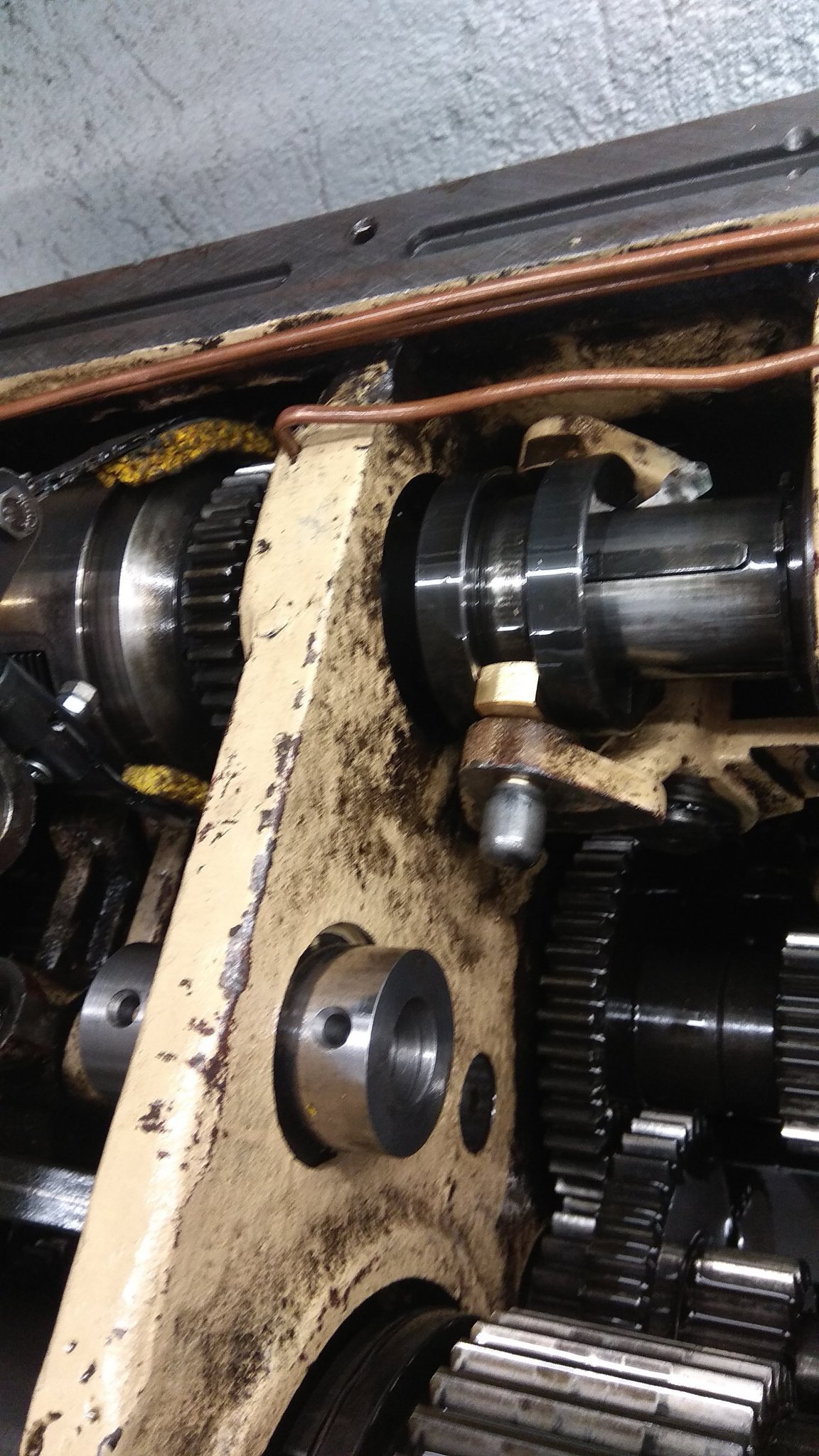

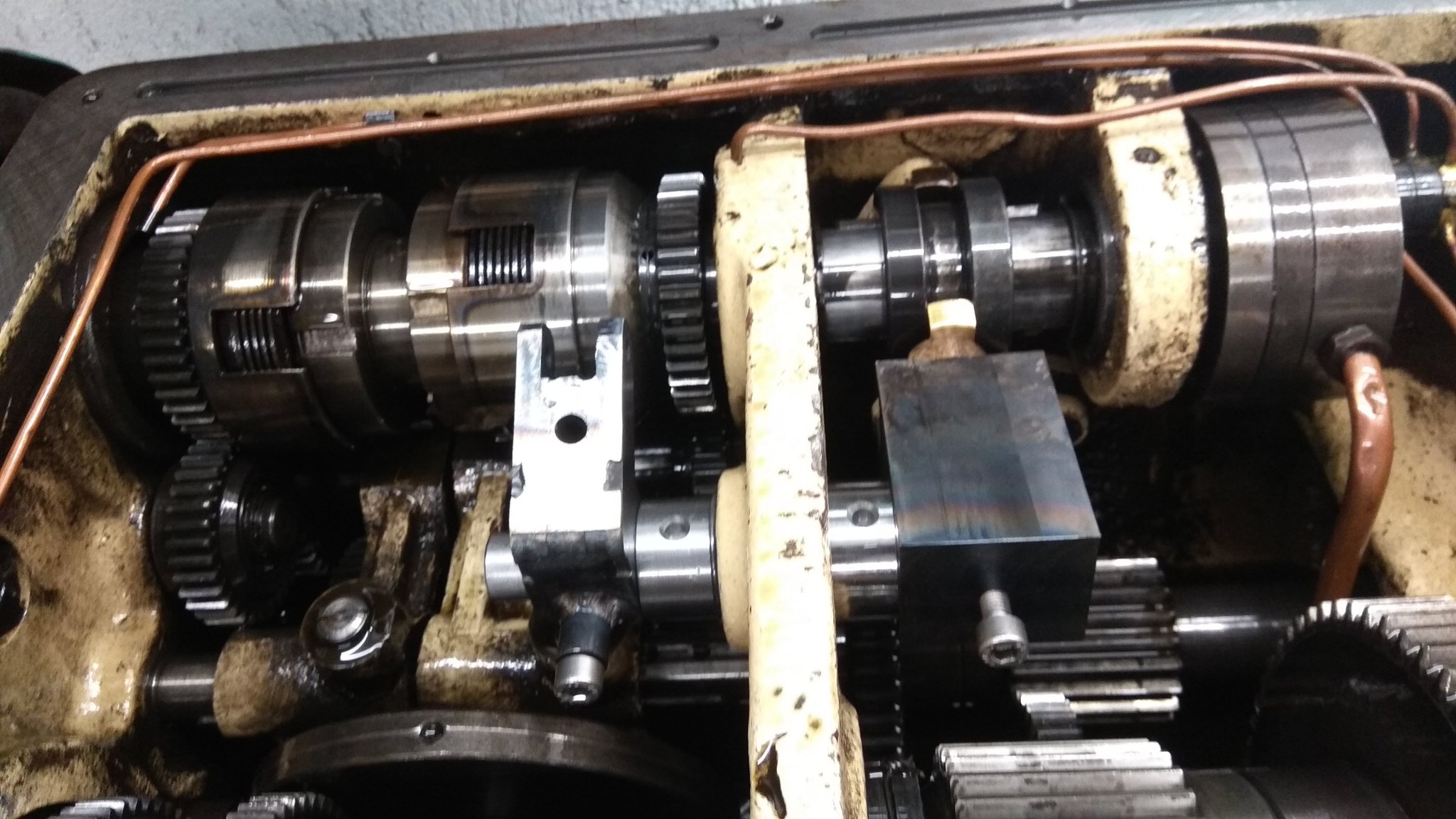

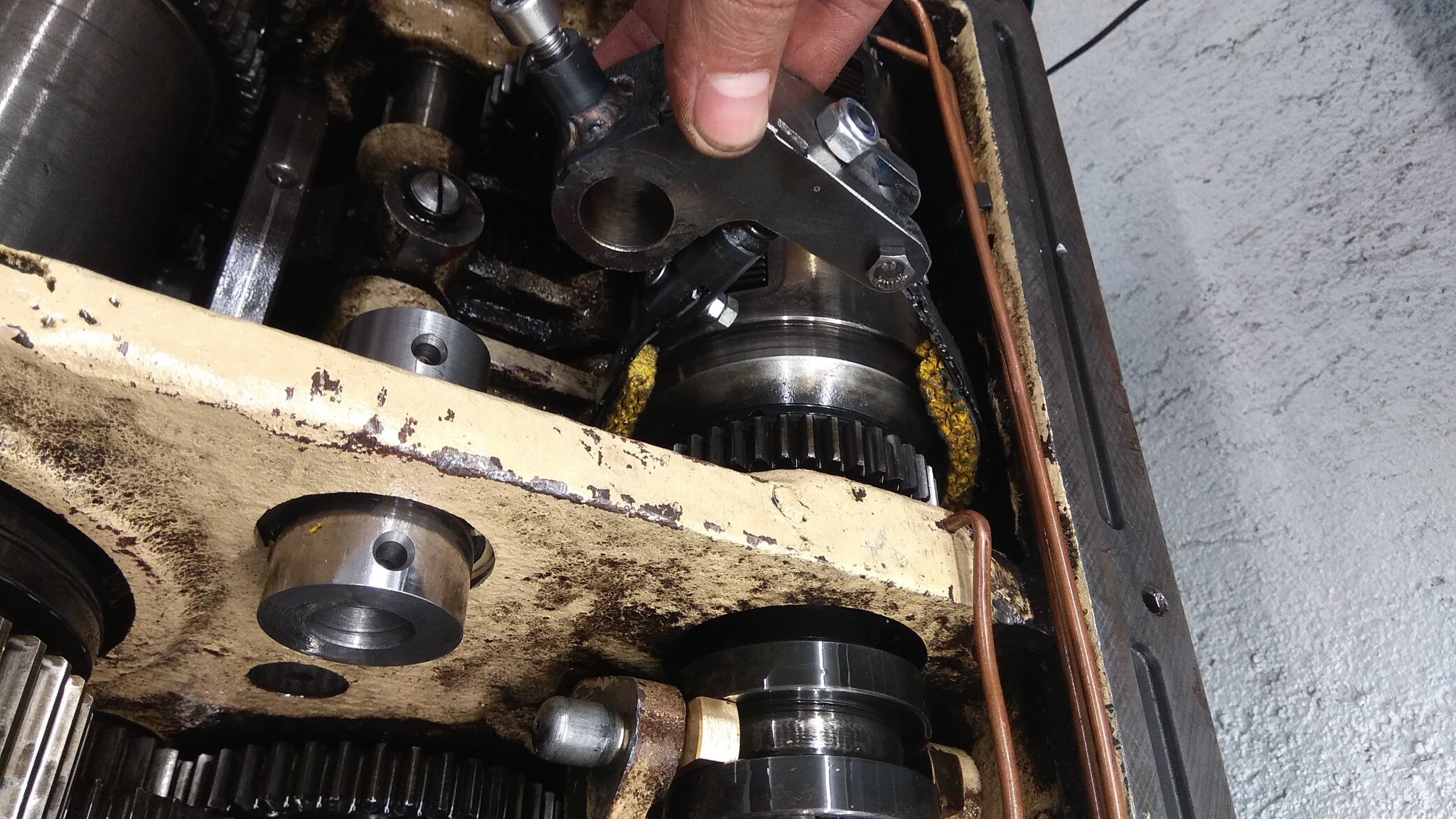

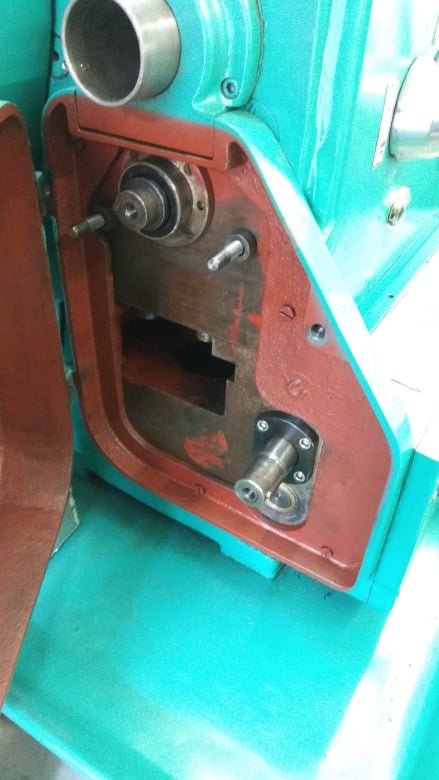

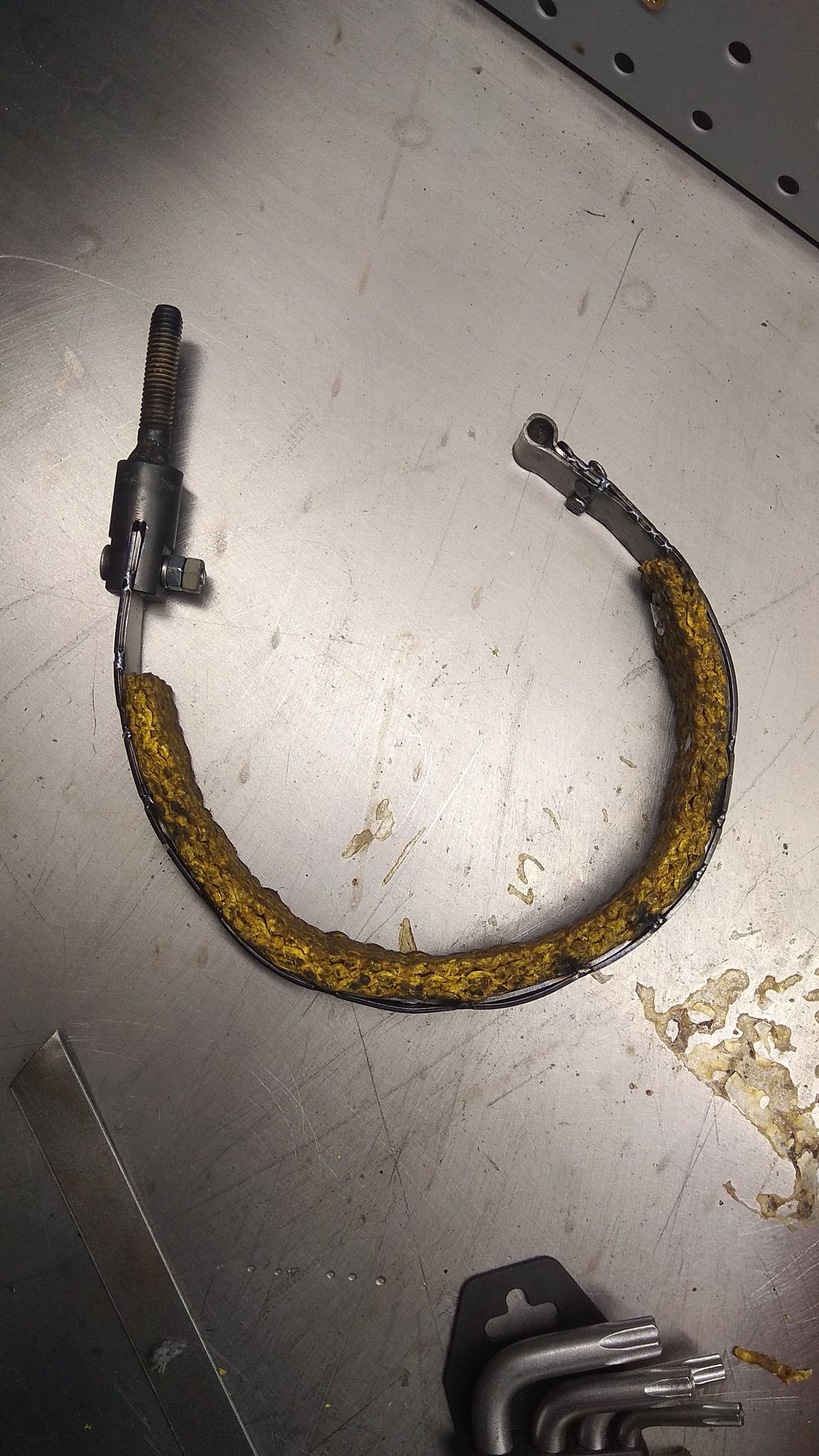

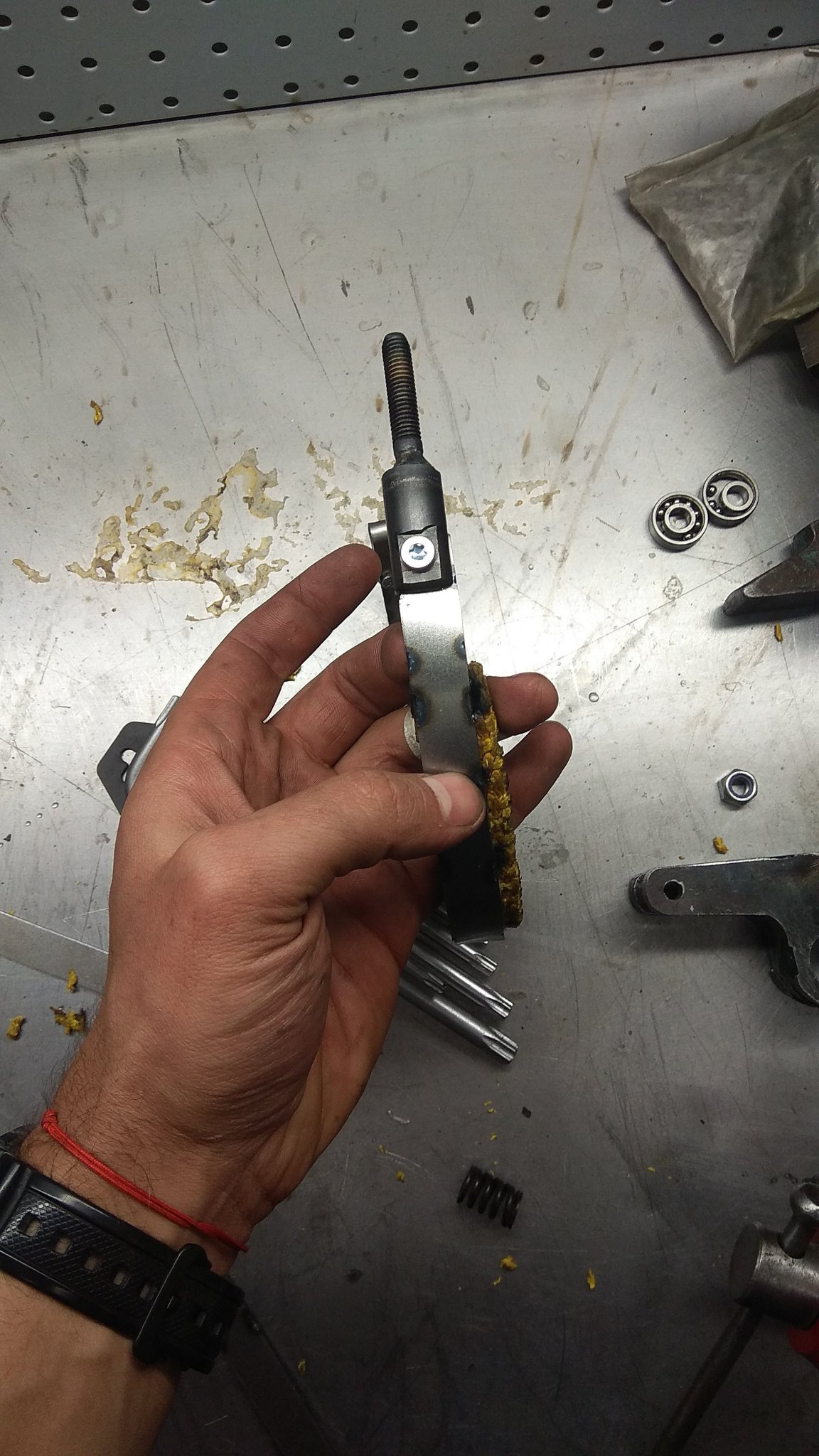

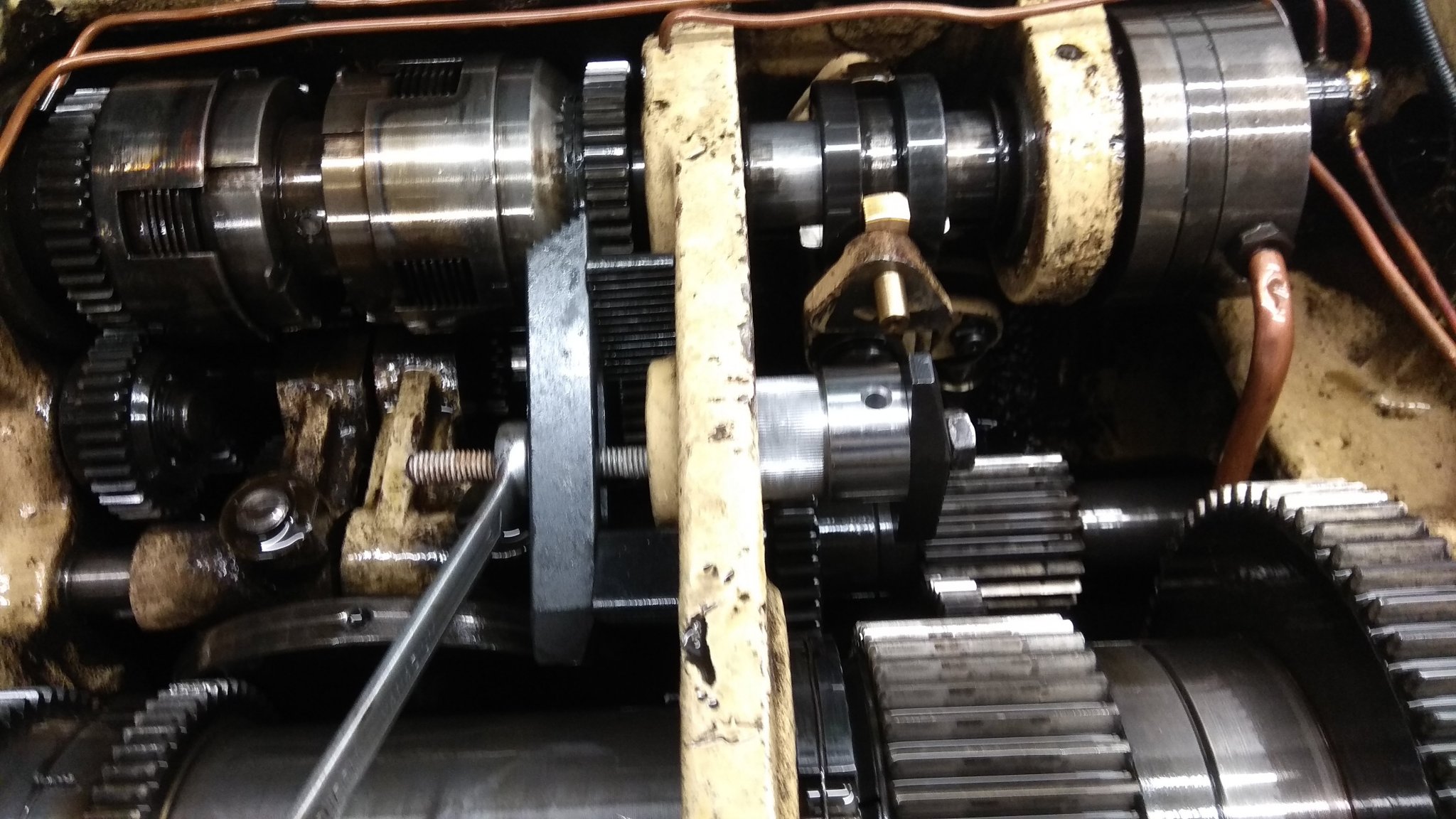

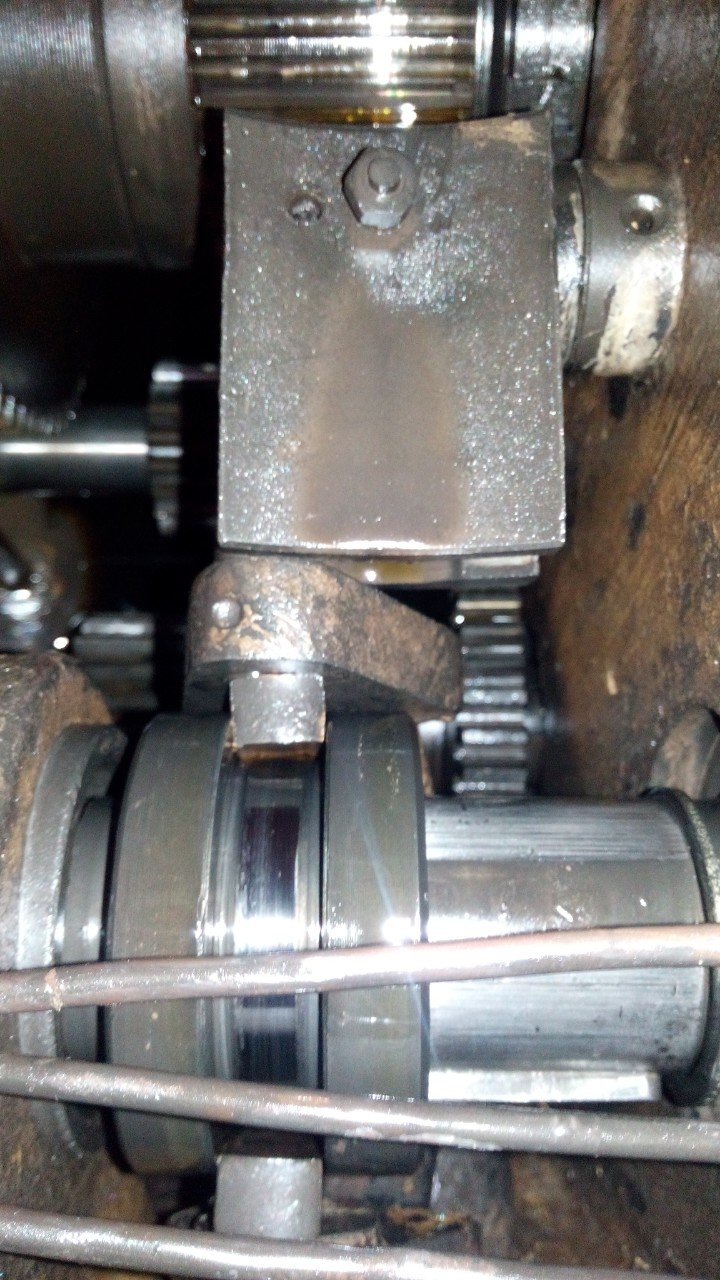

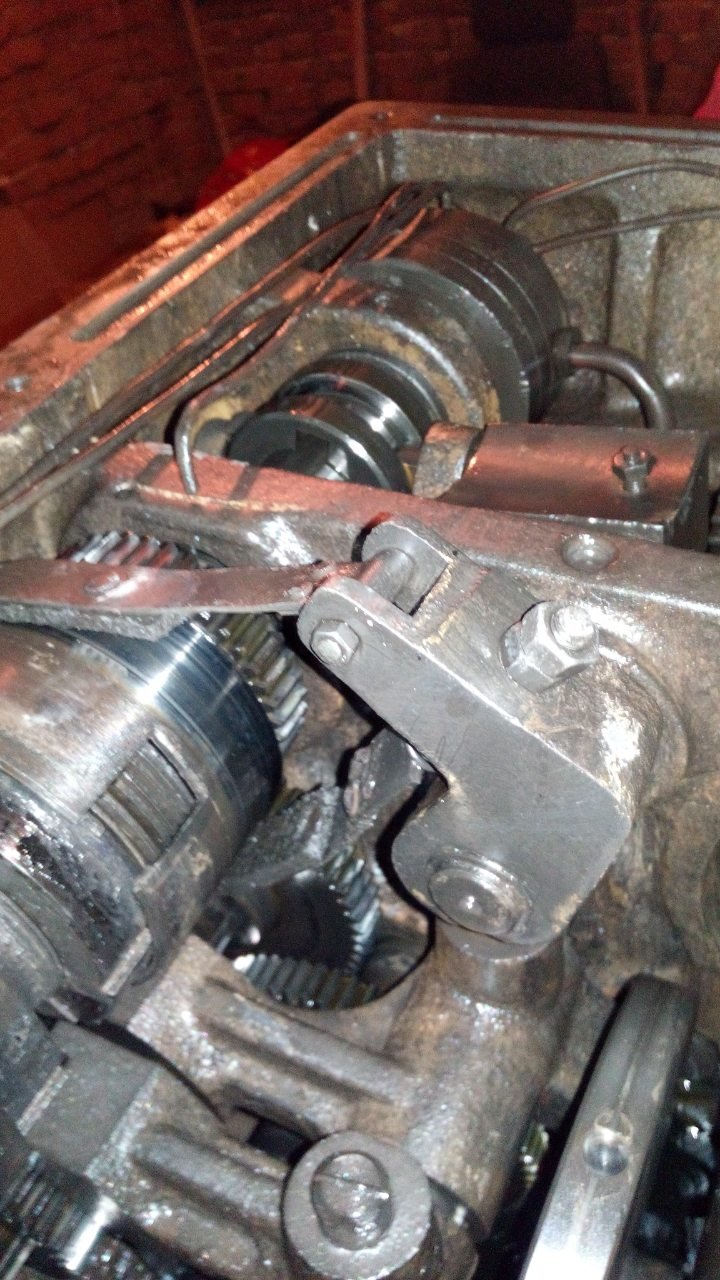

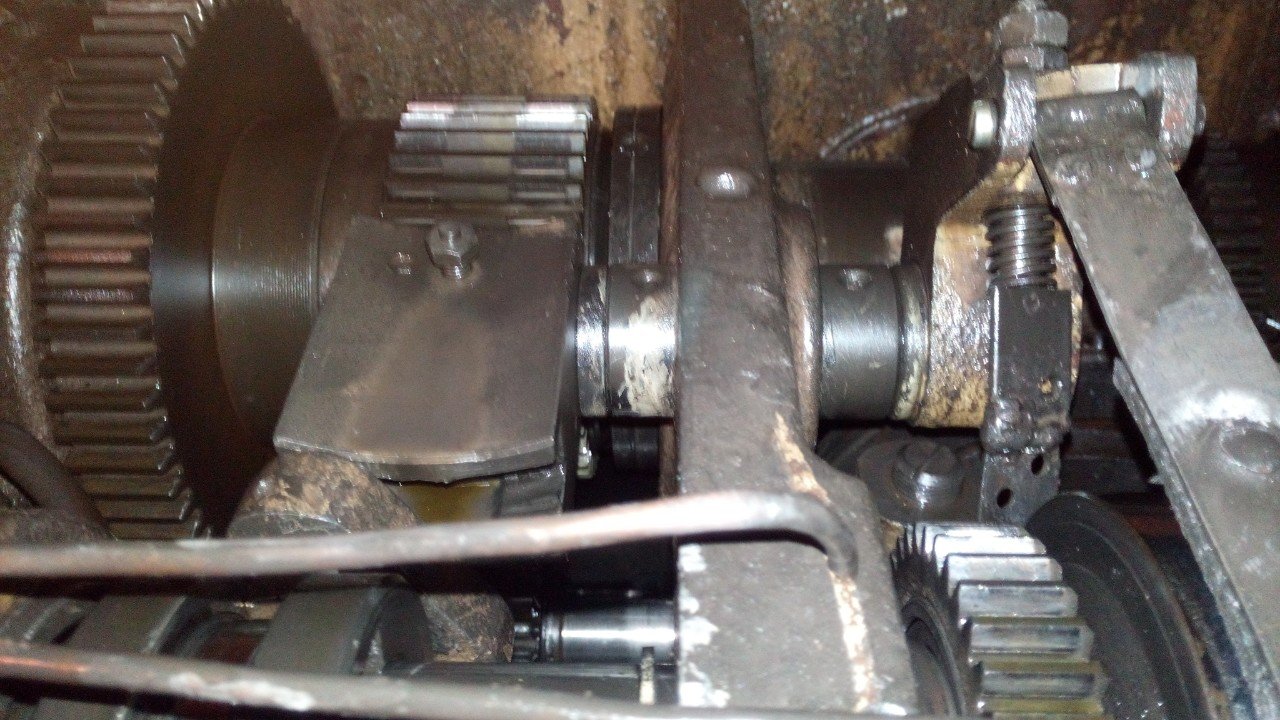

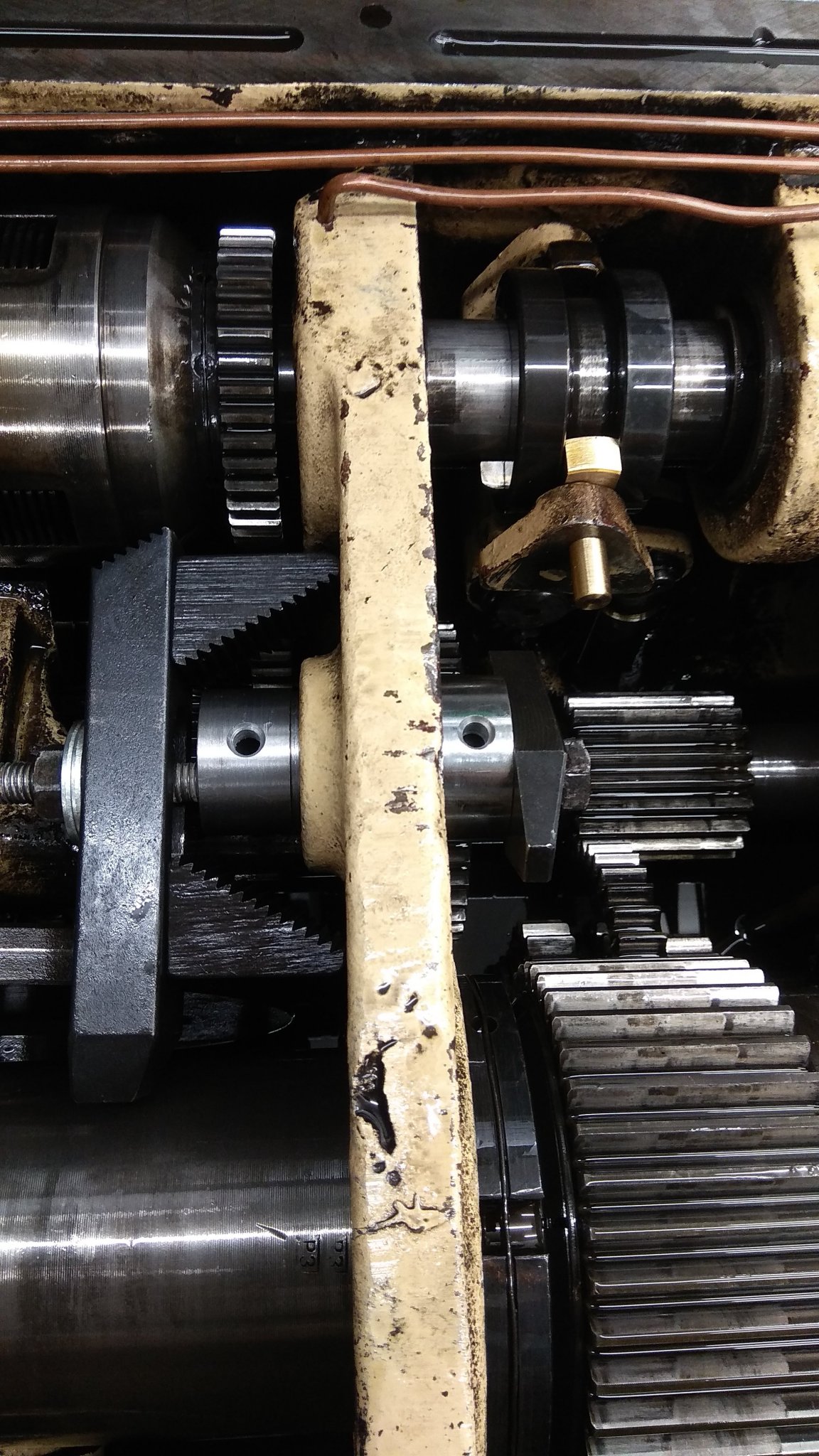

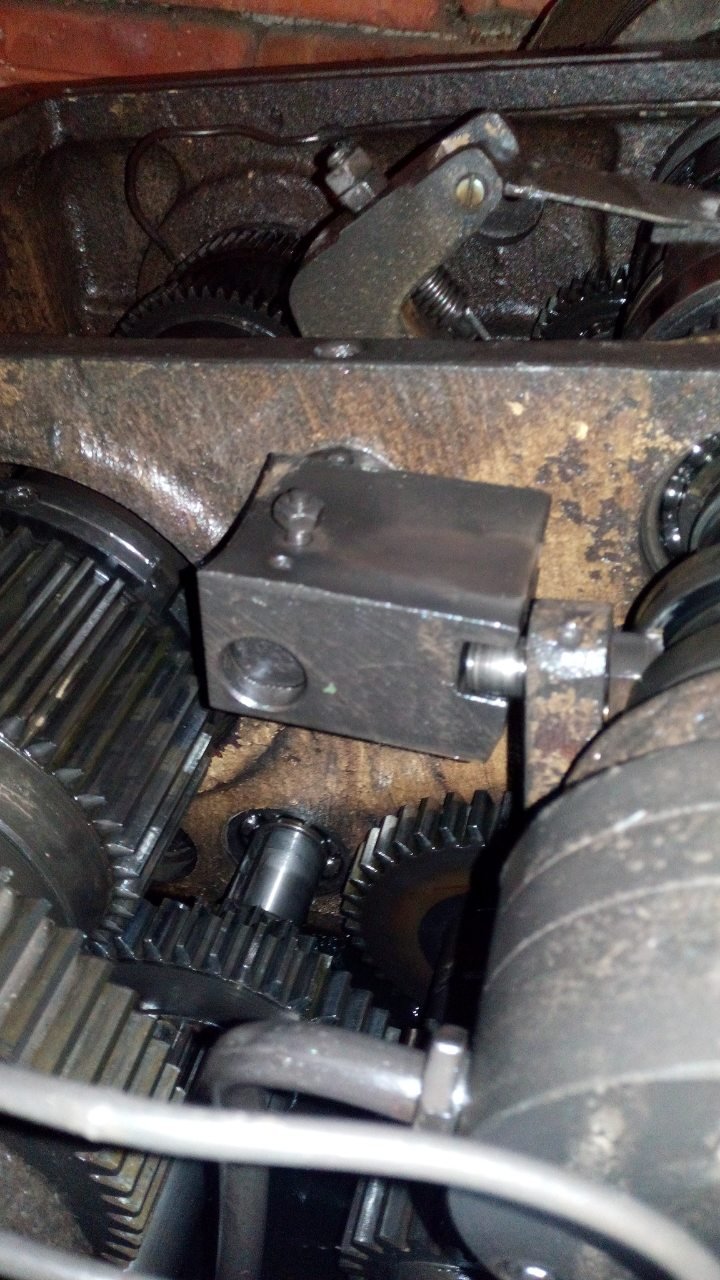

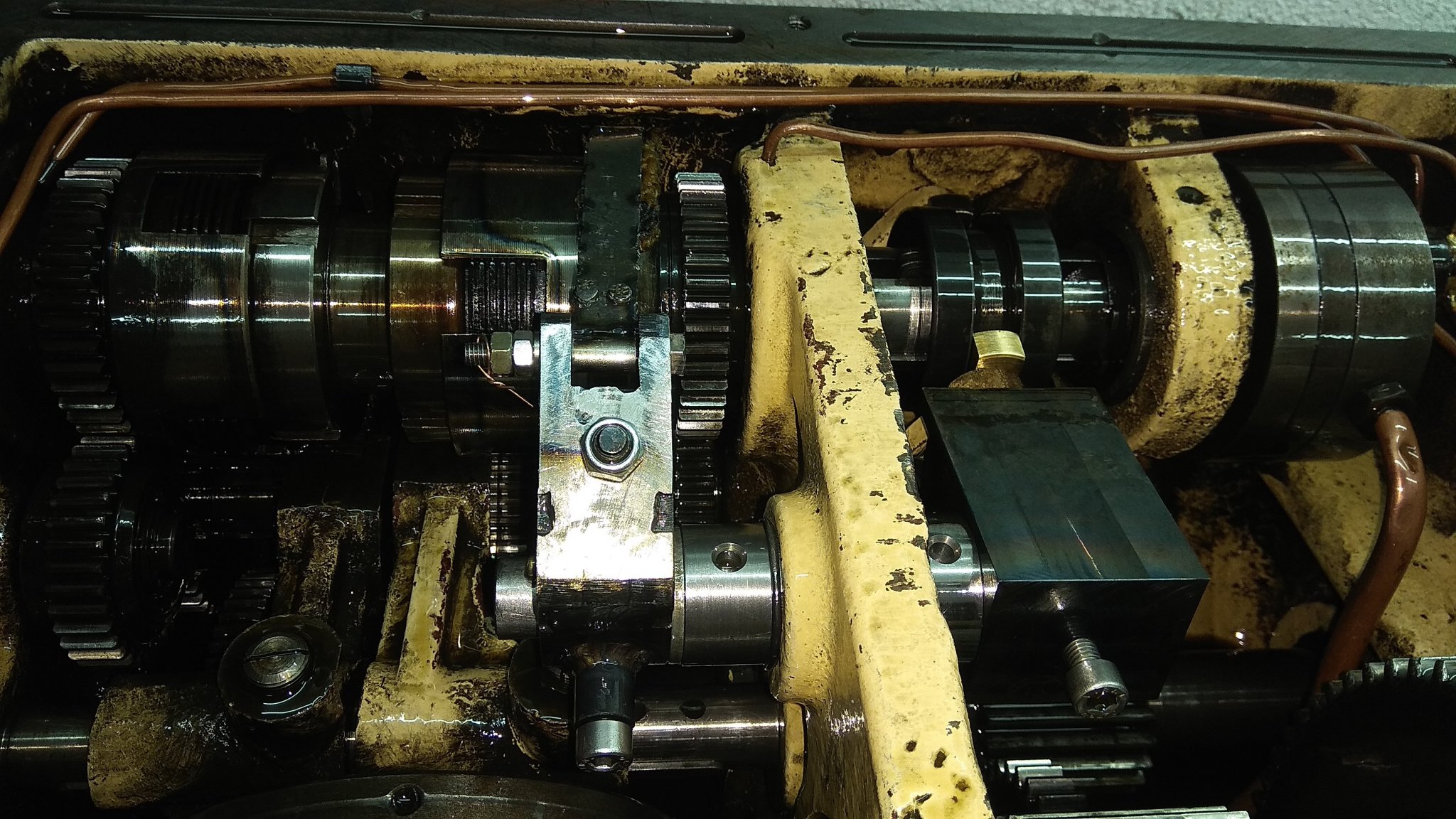

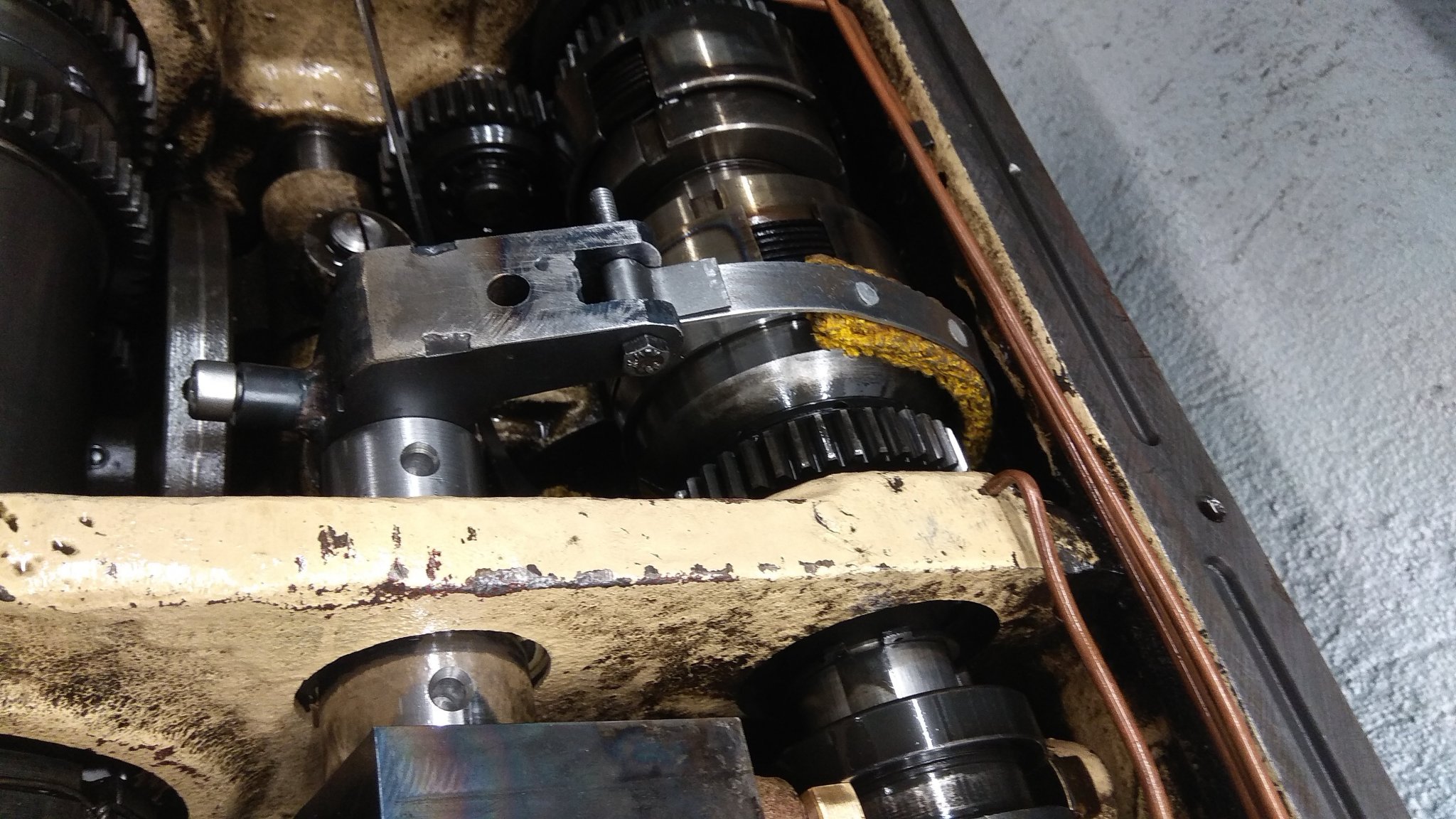

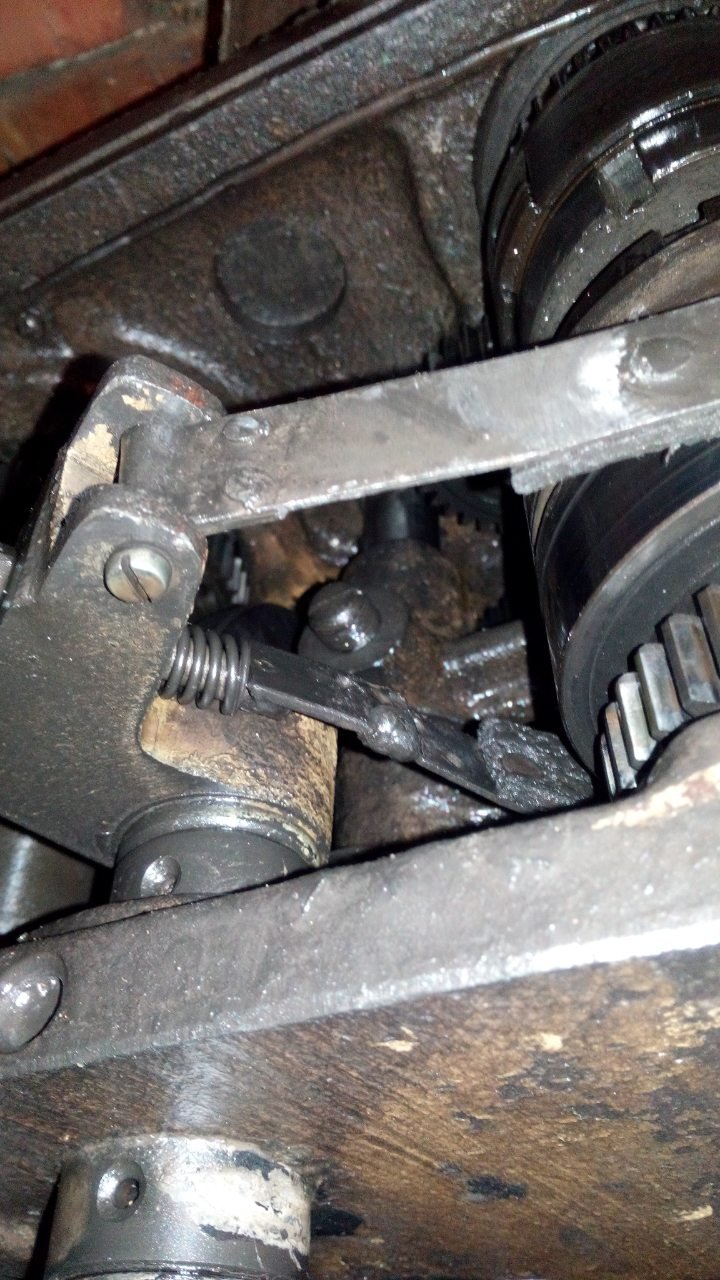

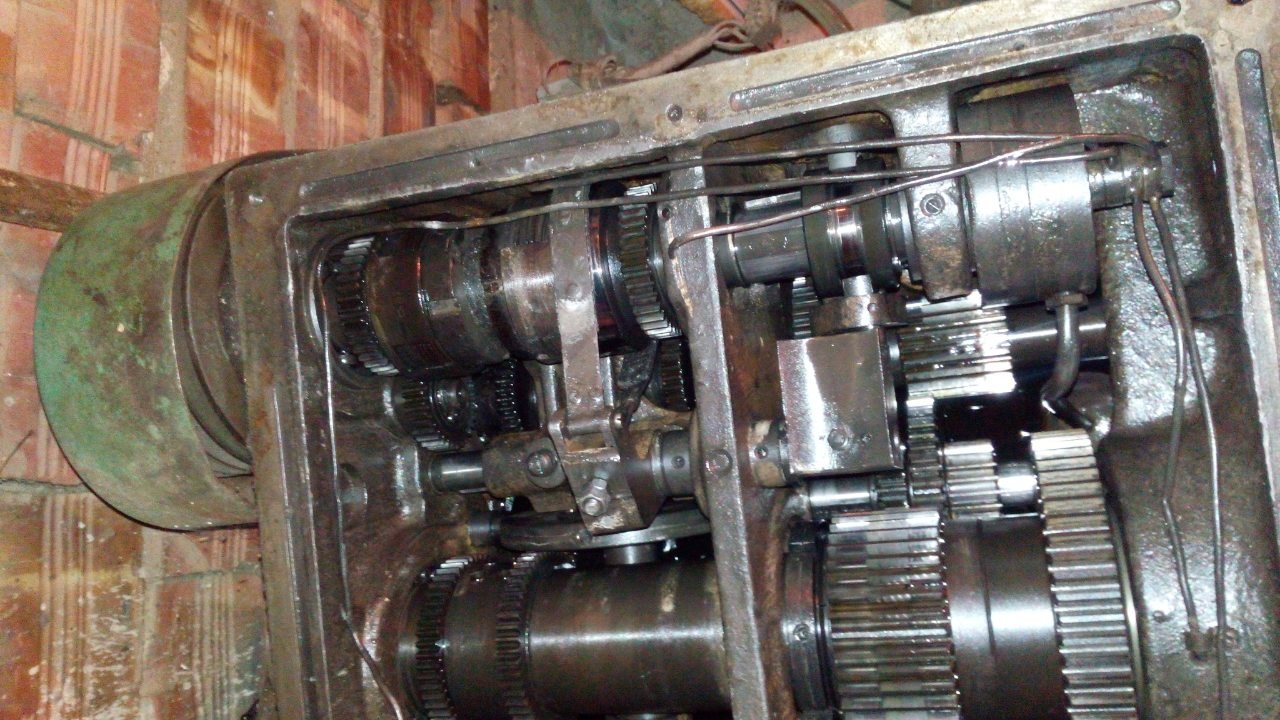

                    Това е оригиналната спирачка:

                    Натиснете снимката за да я уголемите

Прегледи:136
Размер:215.2 КБ
ID:6524629Натиснете снимката за да я уголемите

Прегледи:132
Размер:216.2 КБ
ID:6524630Натиснете снимката за да я уголемите

Прегледи:132
Размер:178.2 КБ
ID:6524631Натиснете снимката за да я уголемите

Прегледи:131
Размер:208.4 КБ
ID:6524632Натиснете снимката за да я уголемите

Прегледи:134
Размер:194.8 КБ
ID:6524633

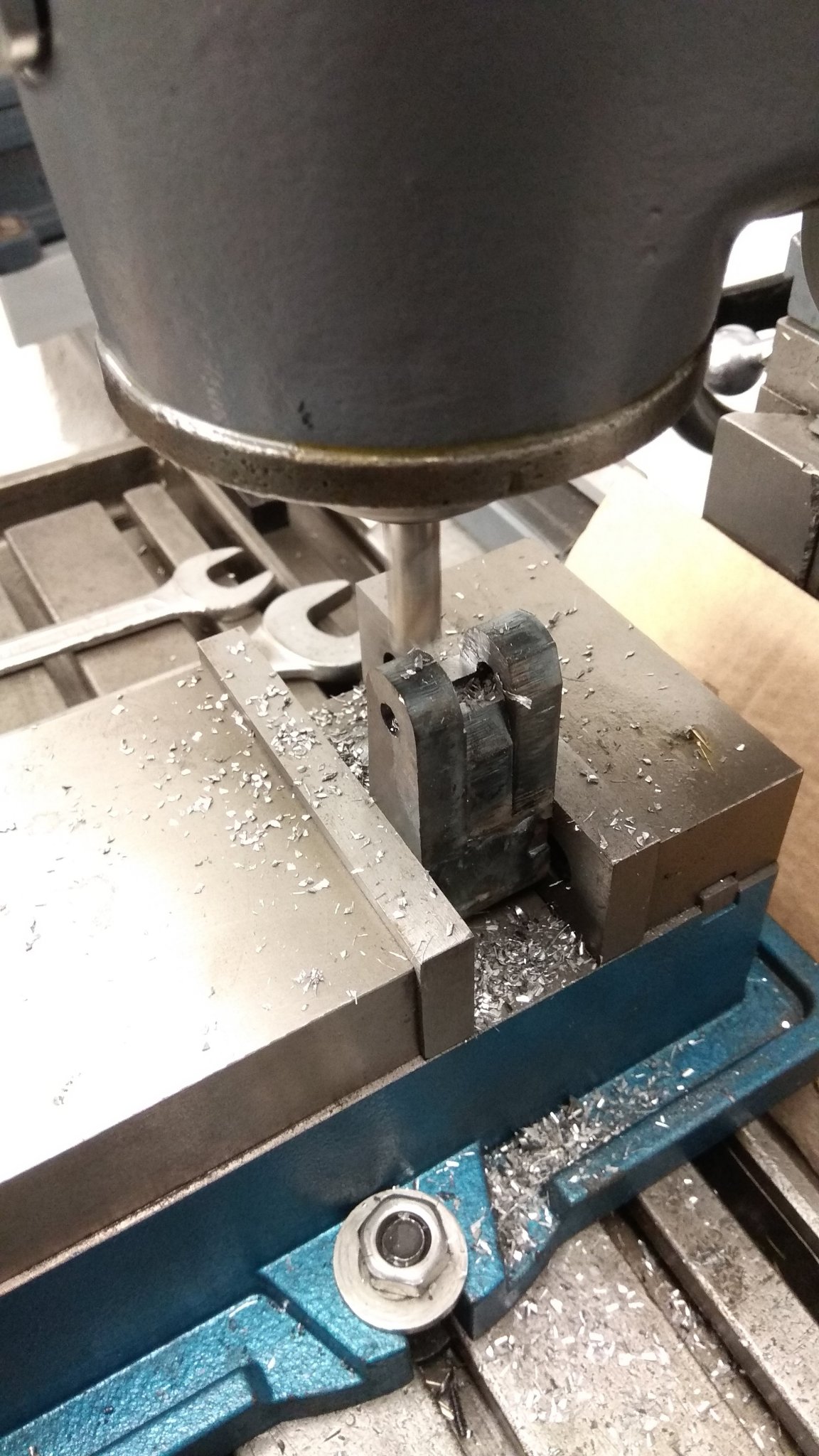

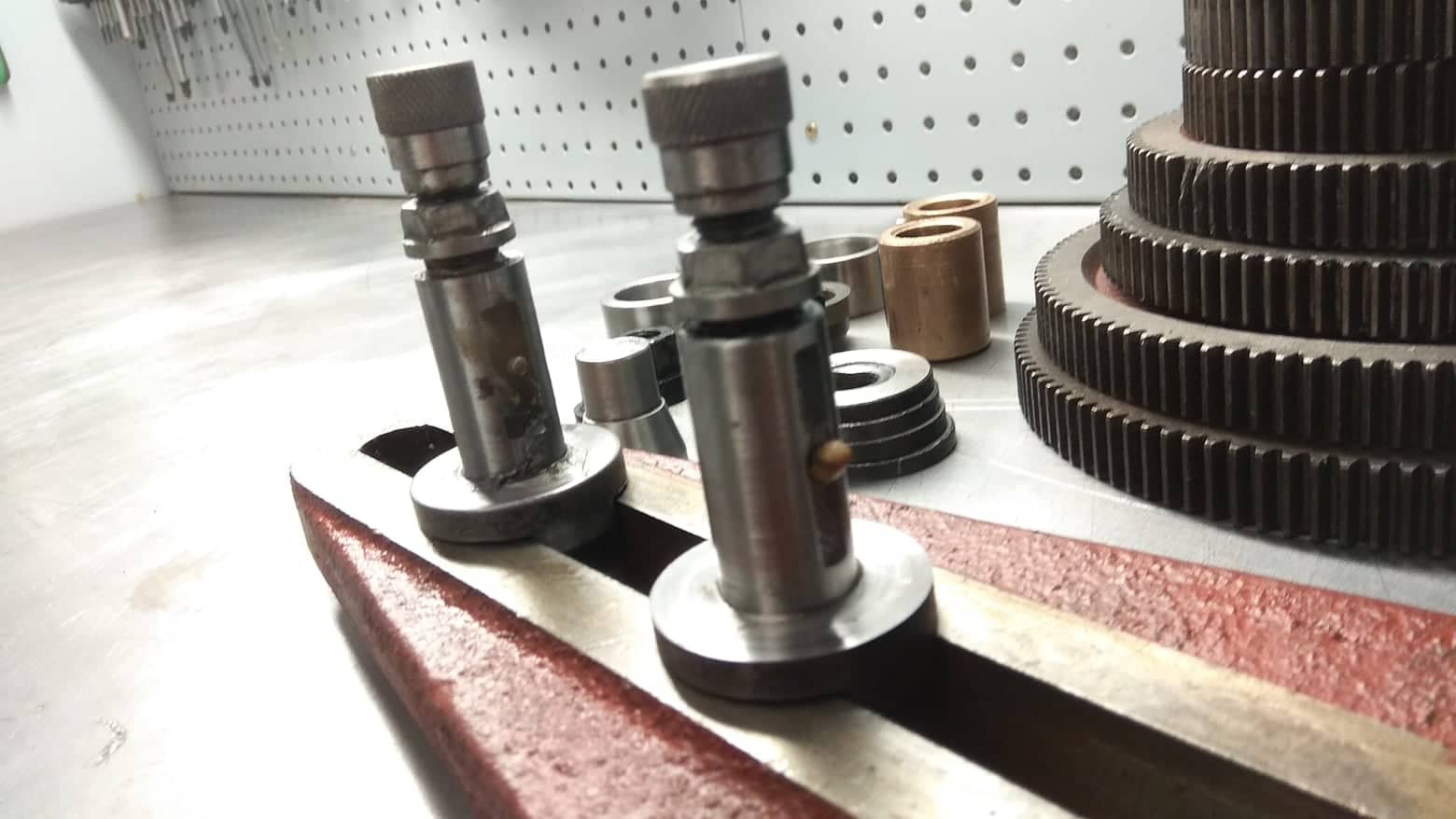

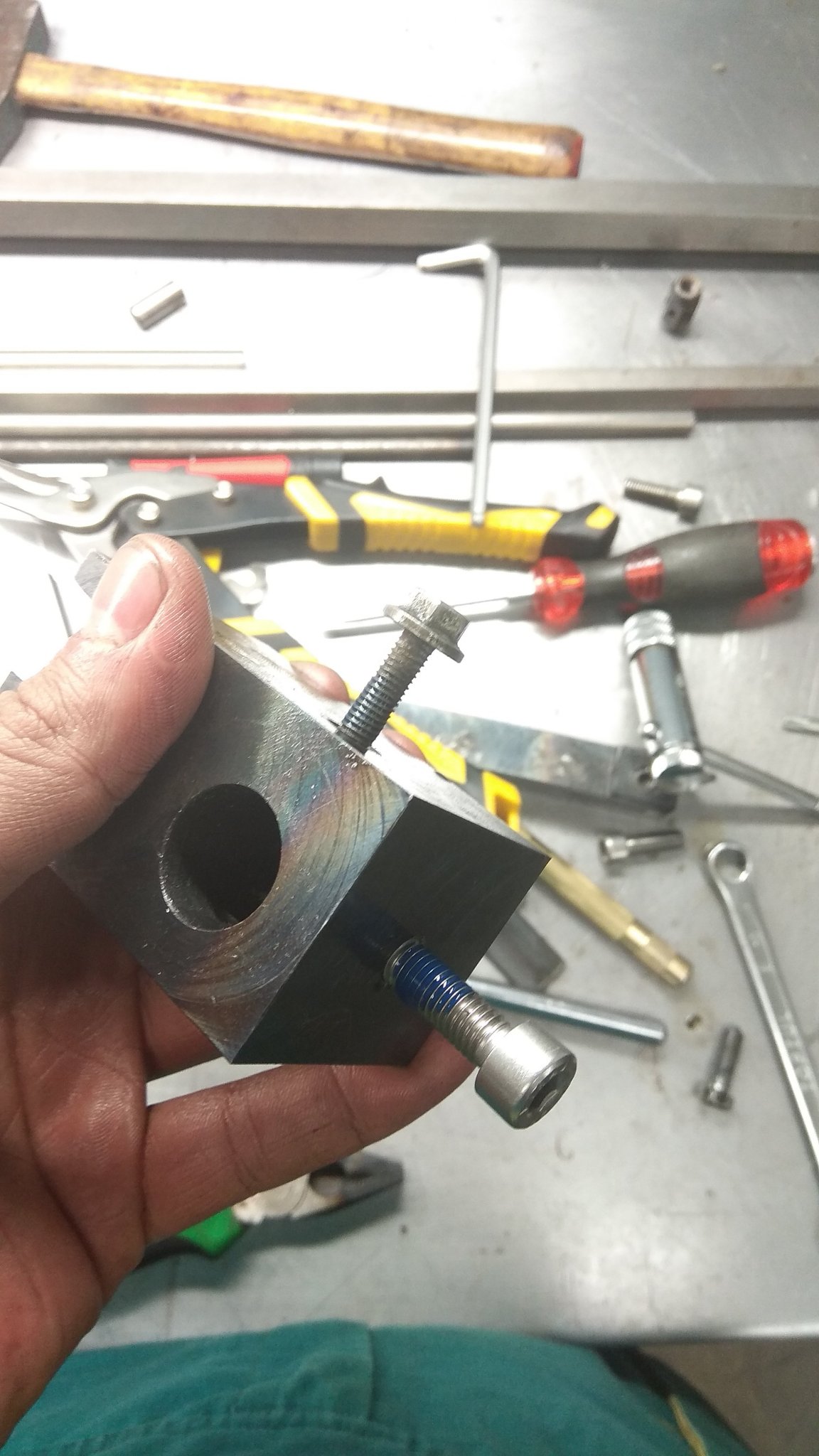

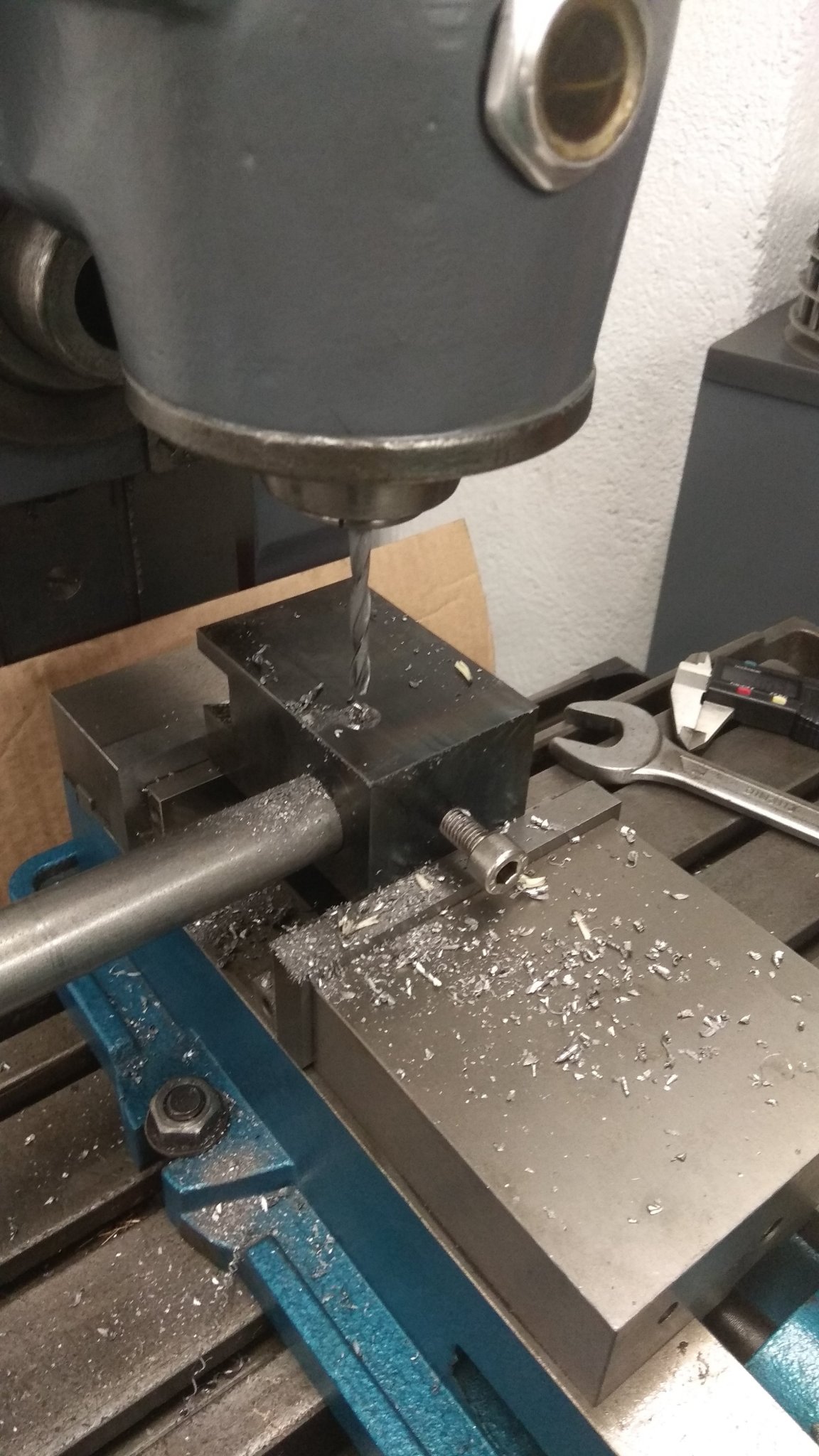

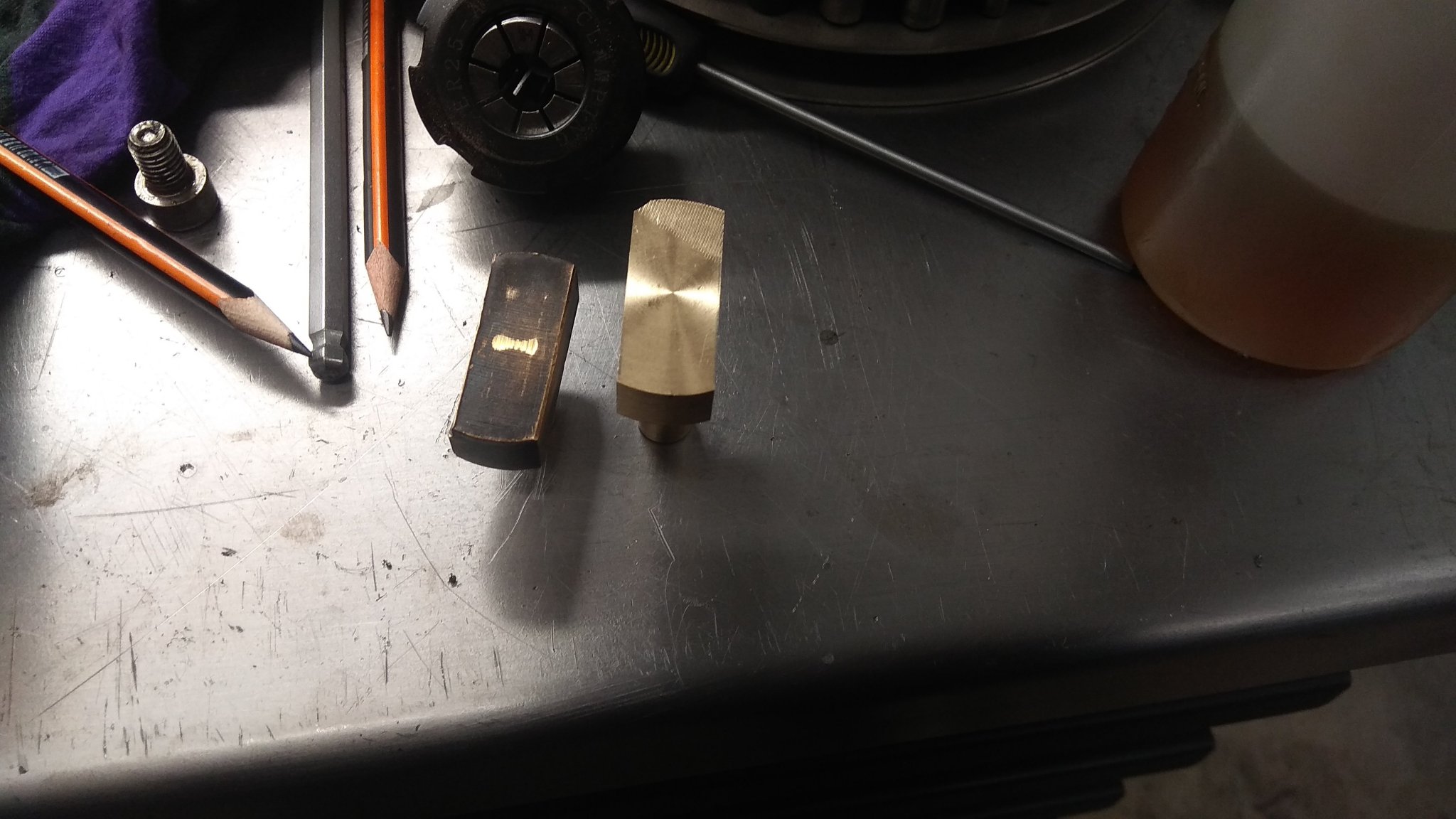

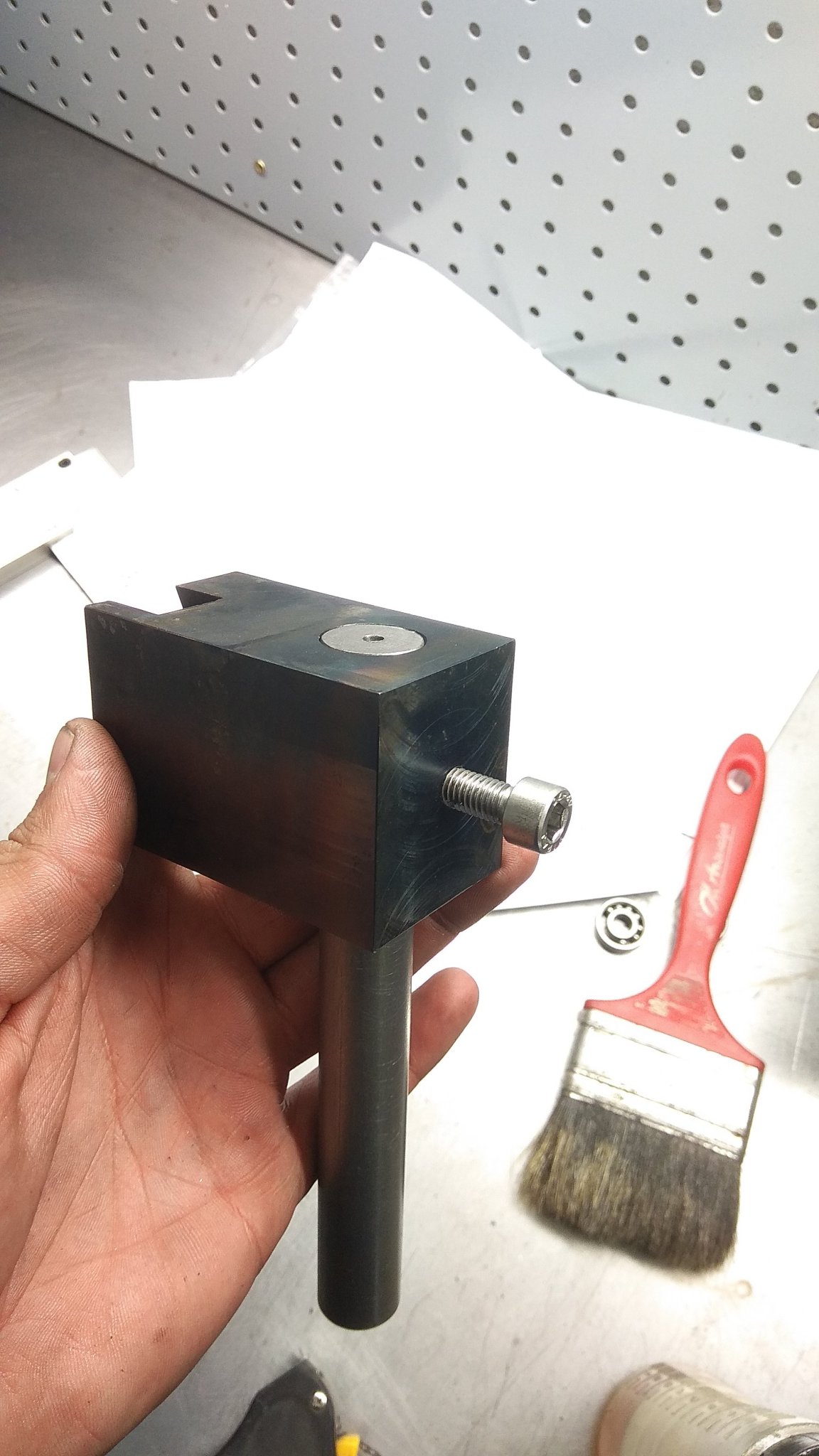

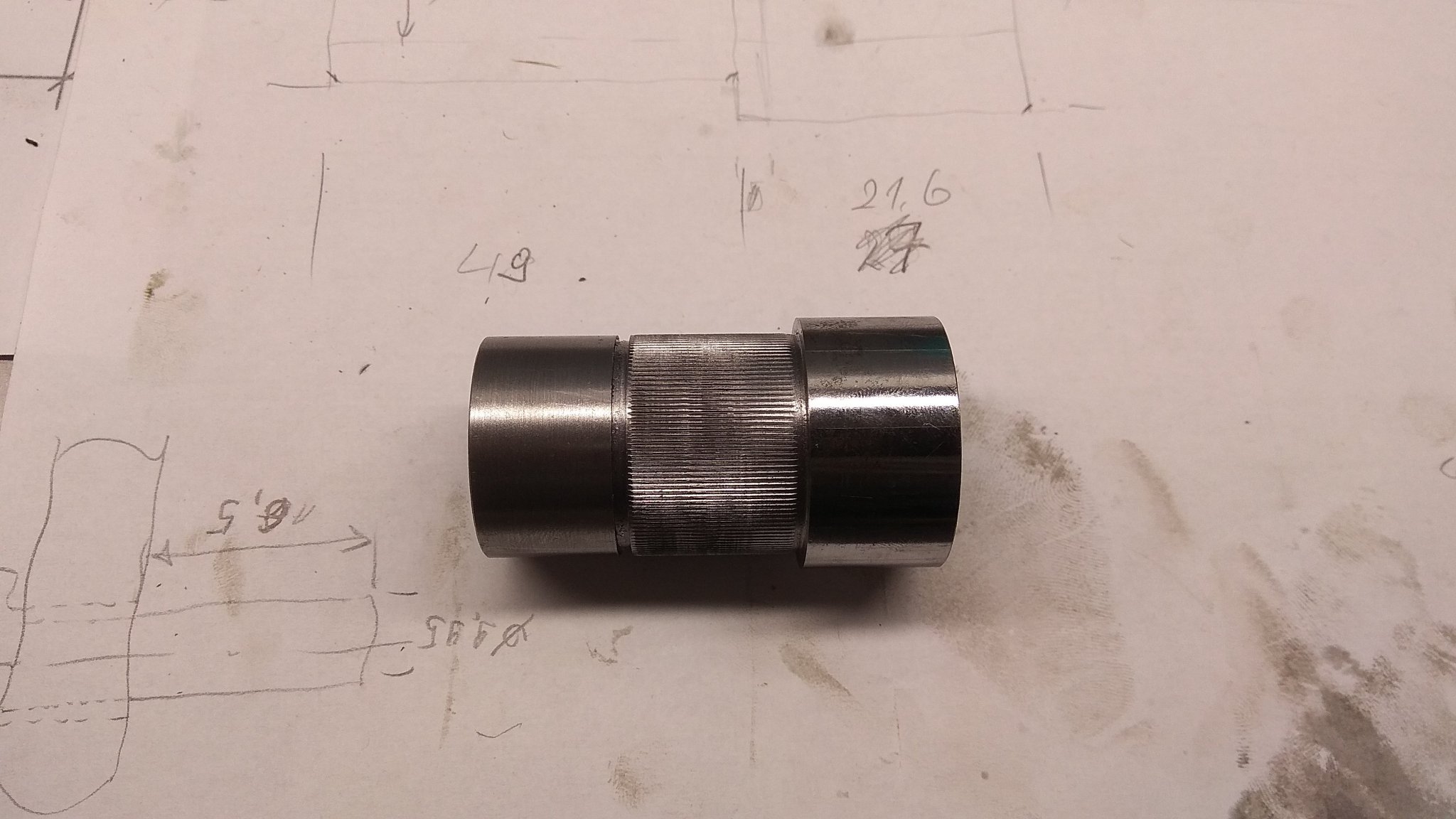

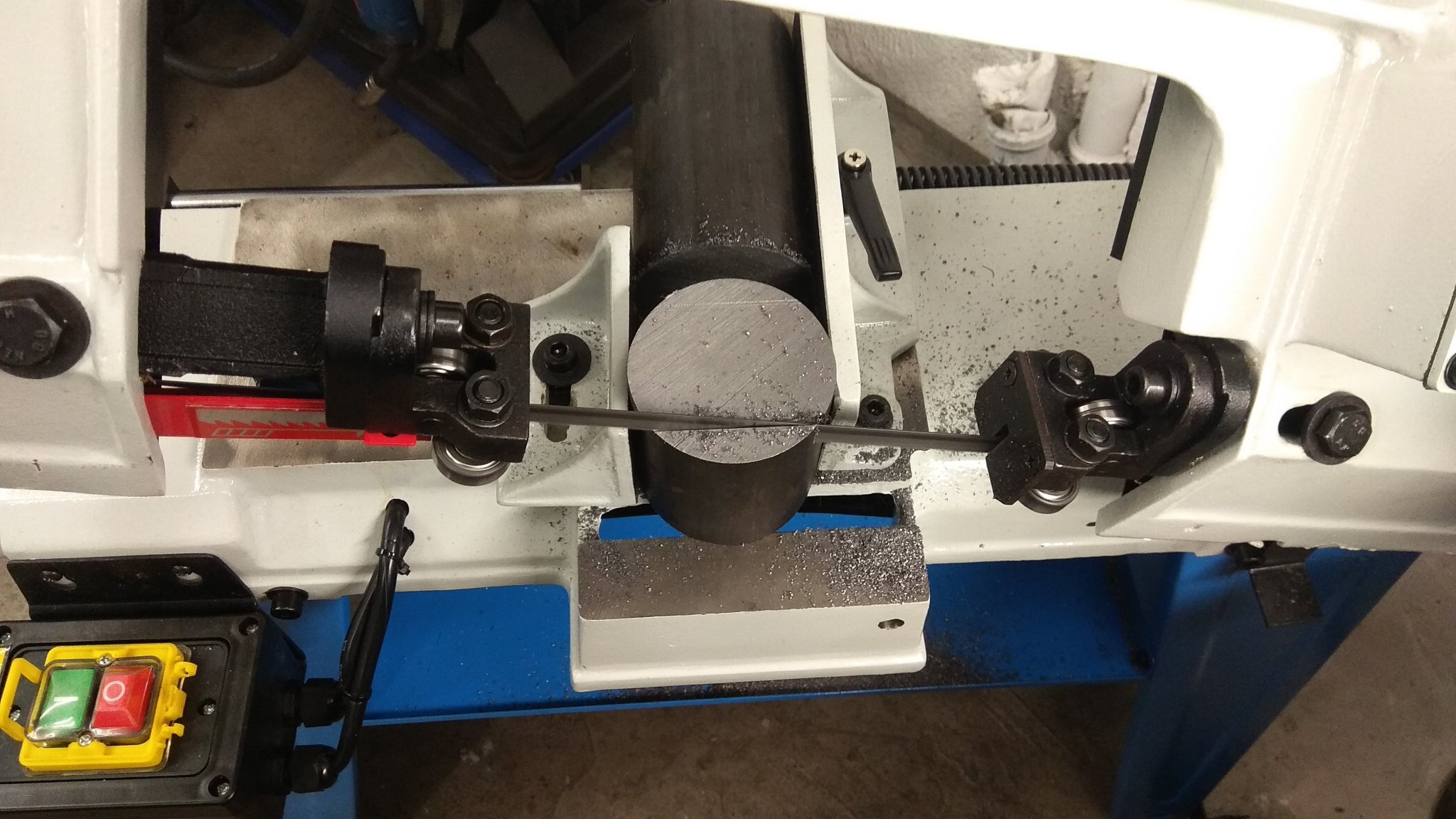

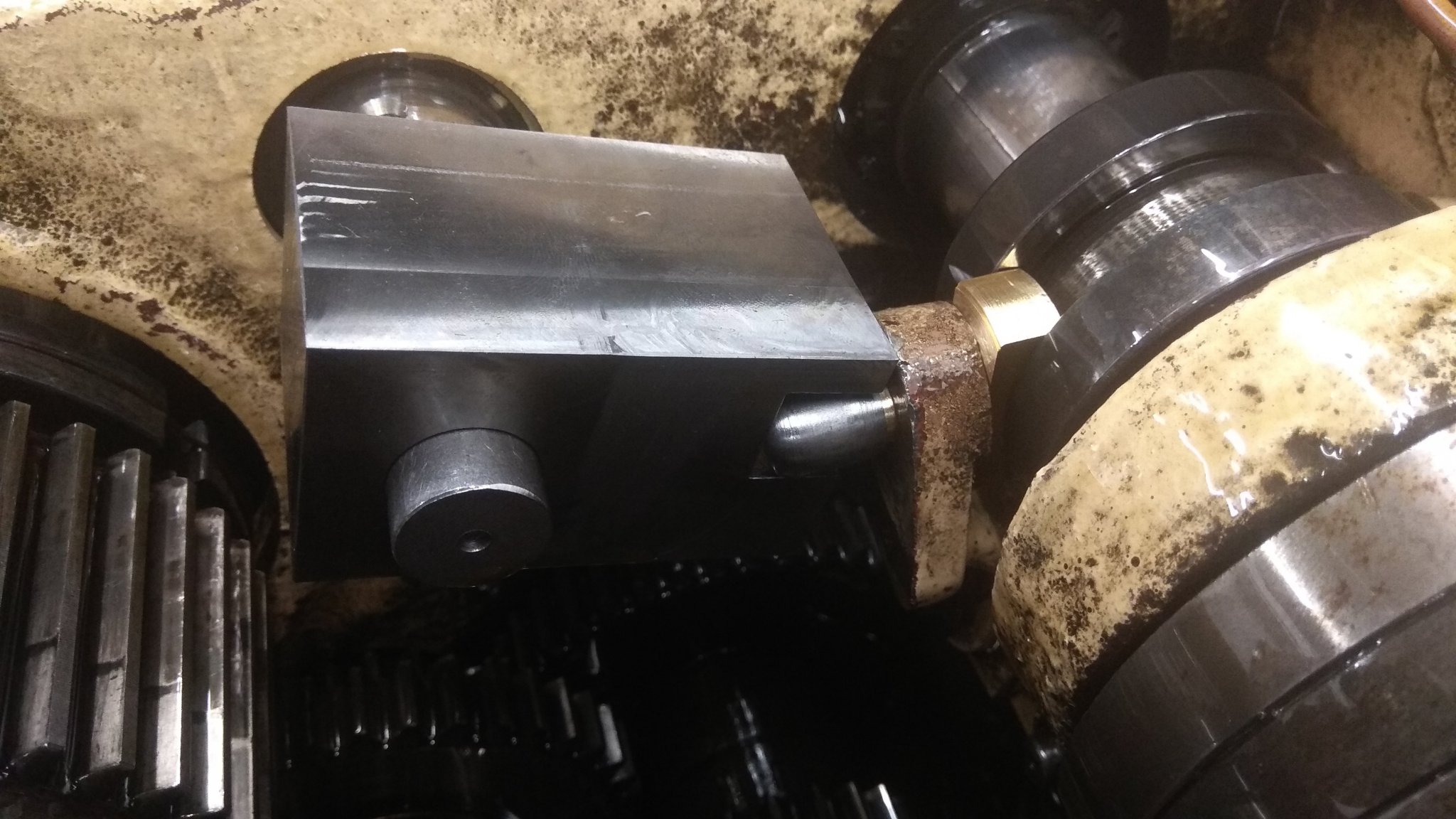

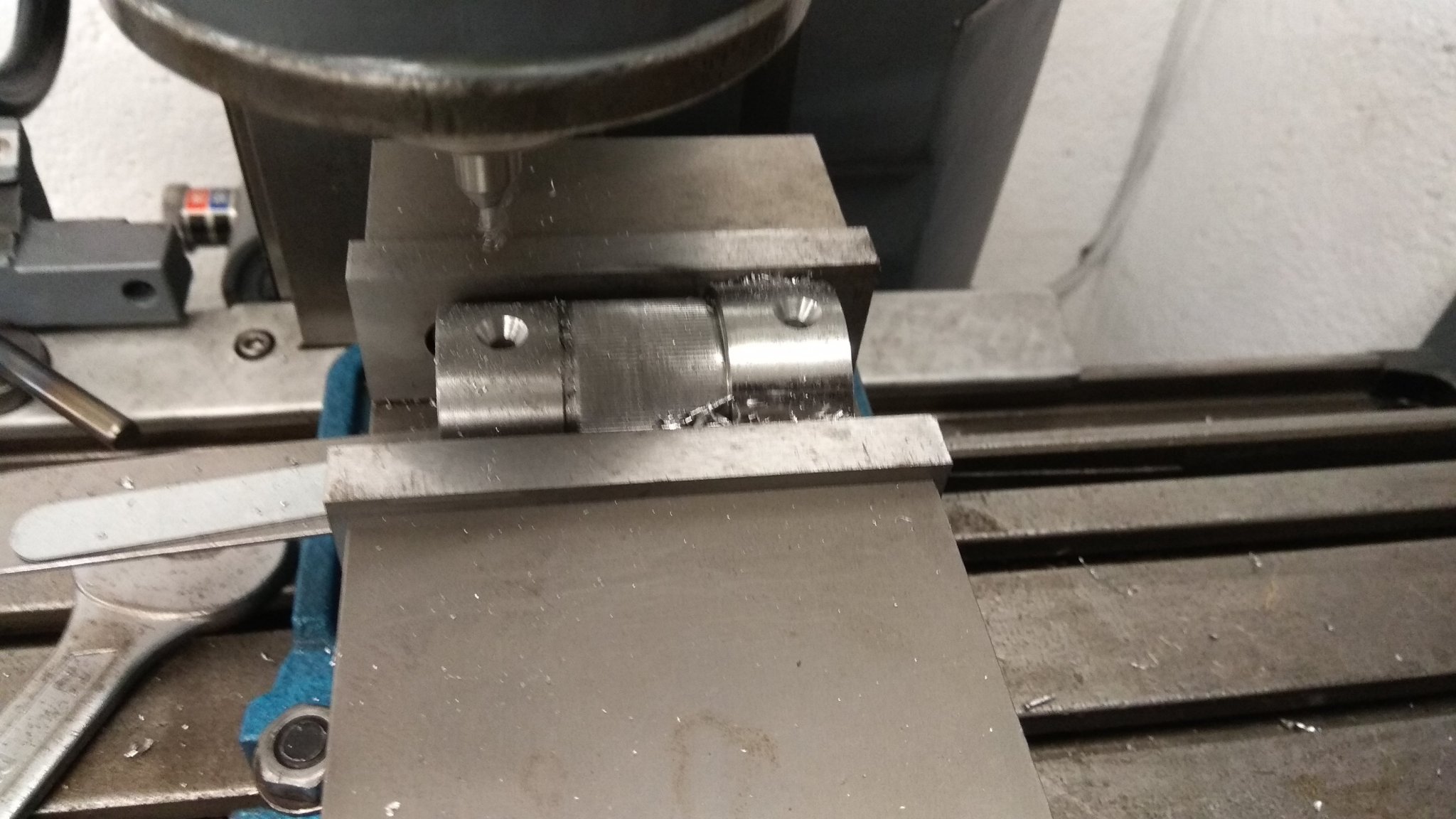

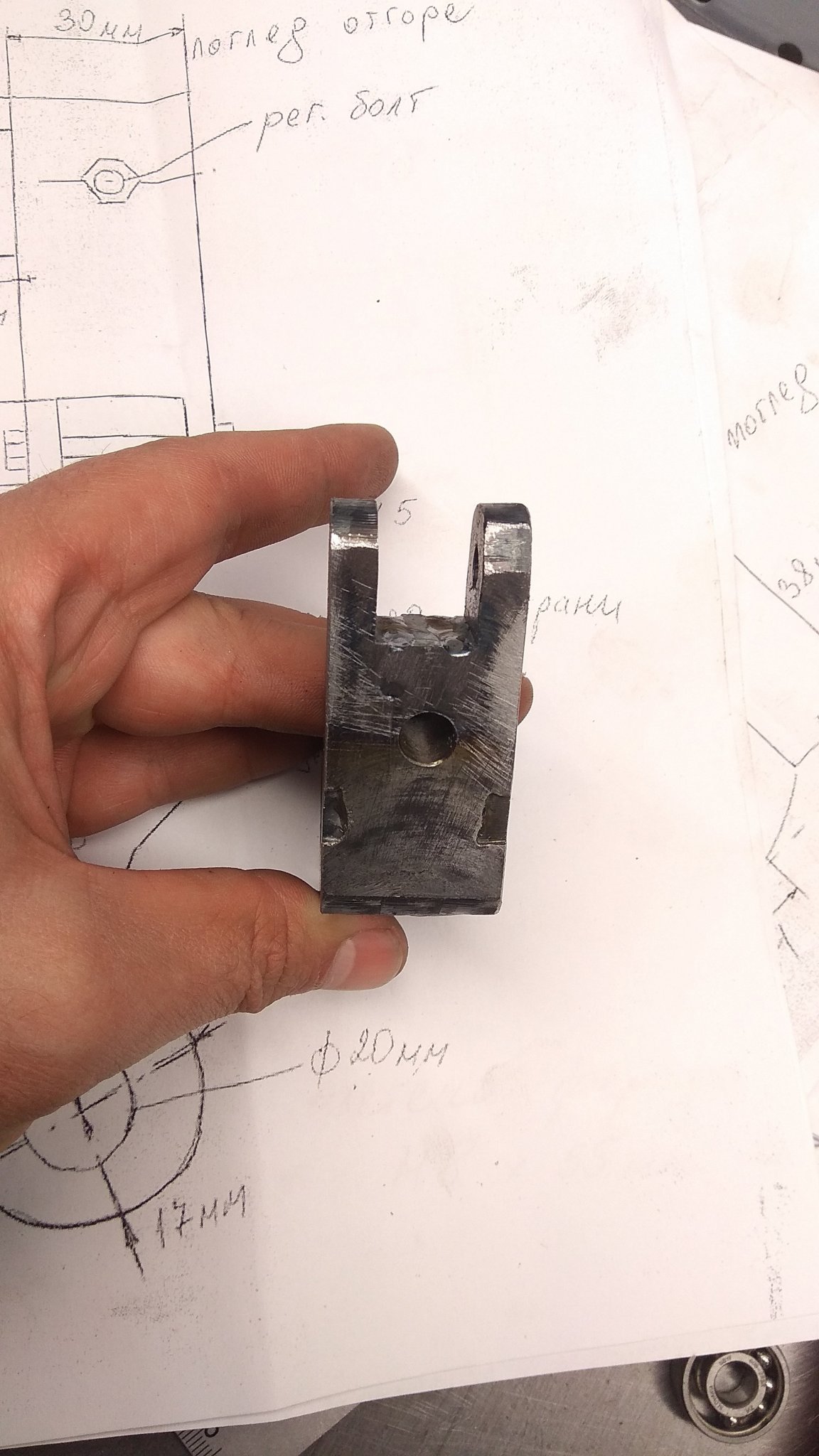

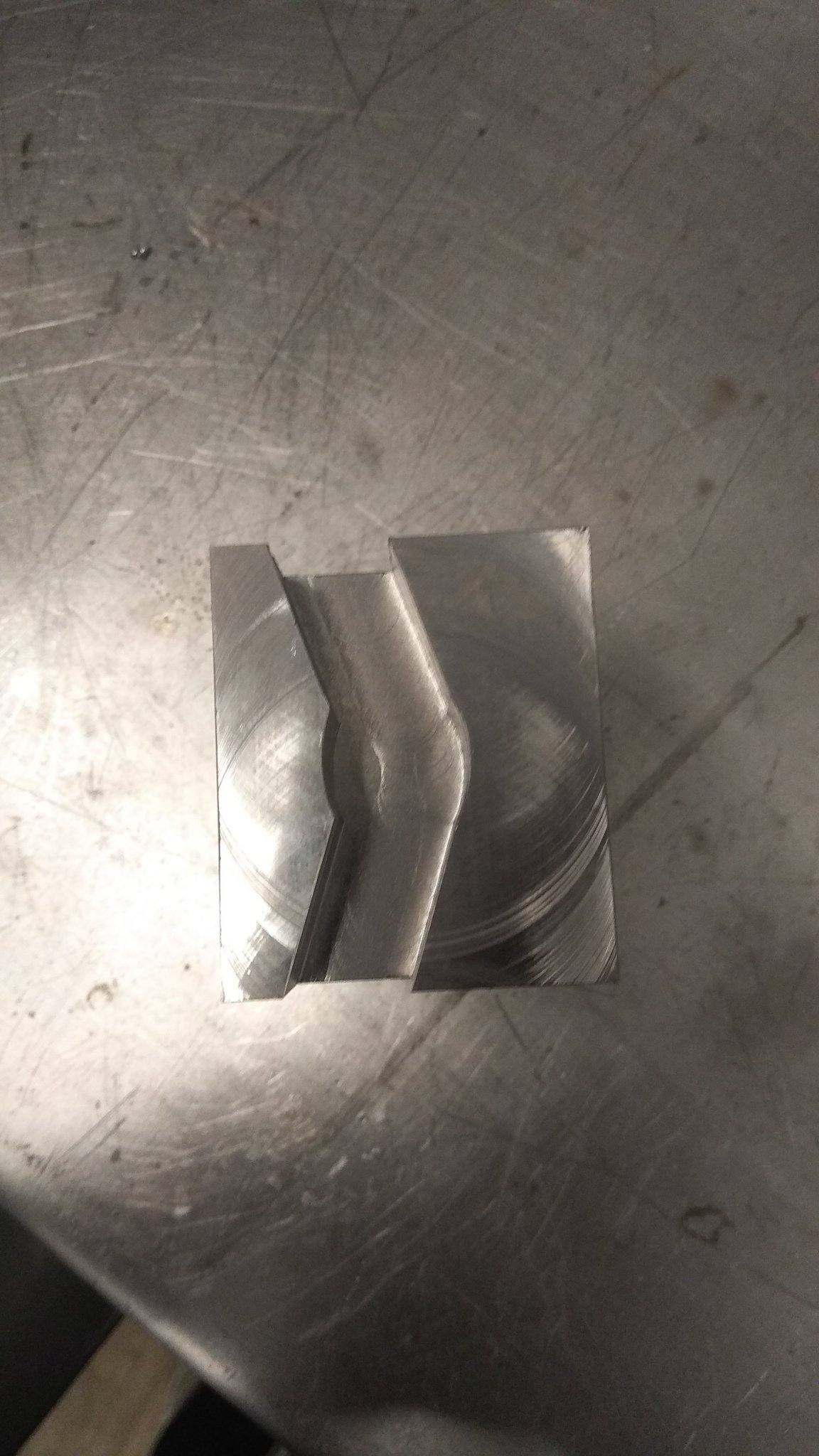

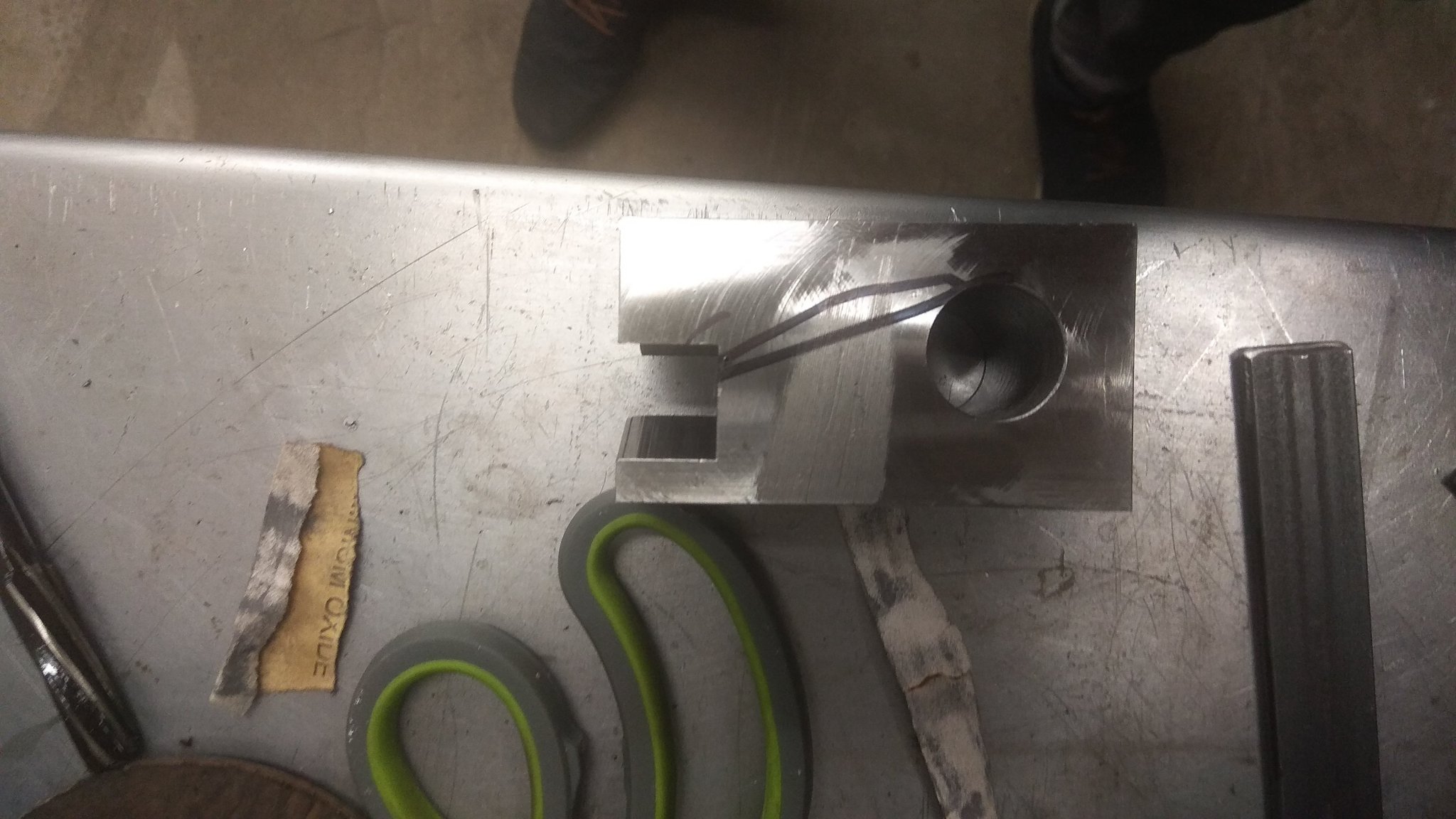

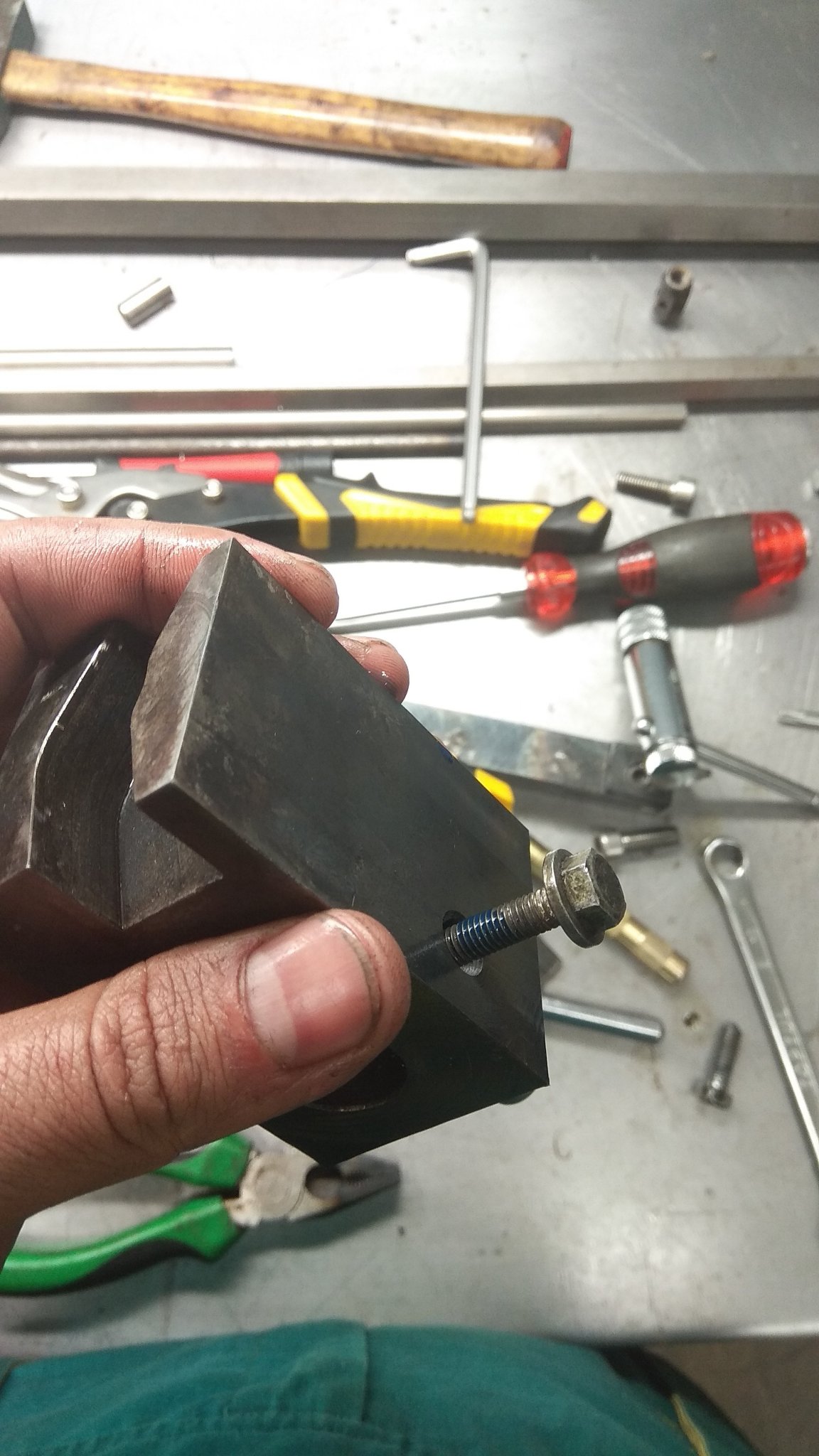

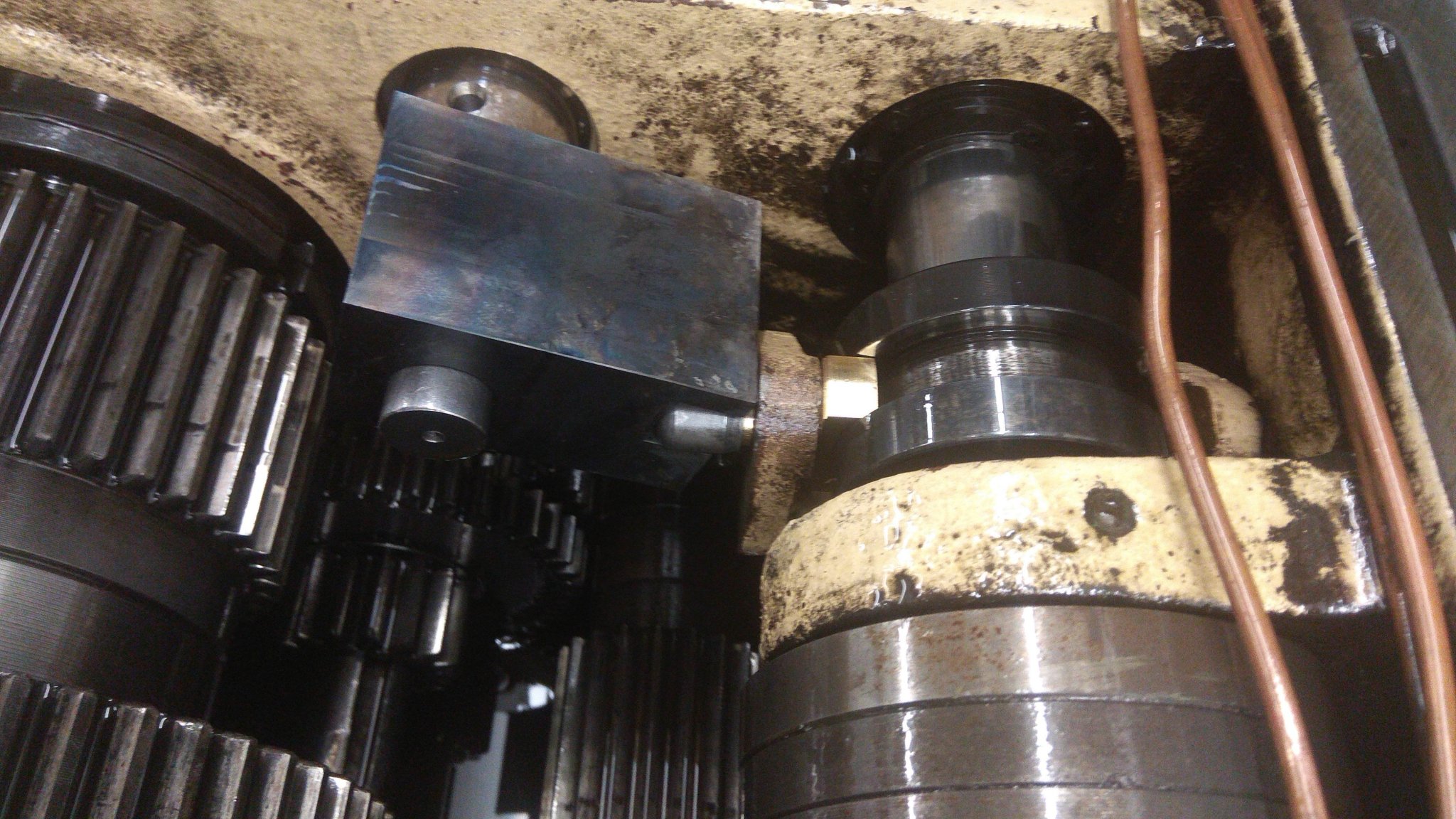

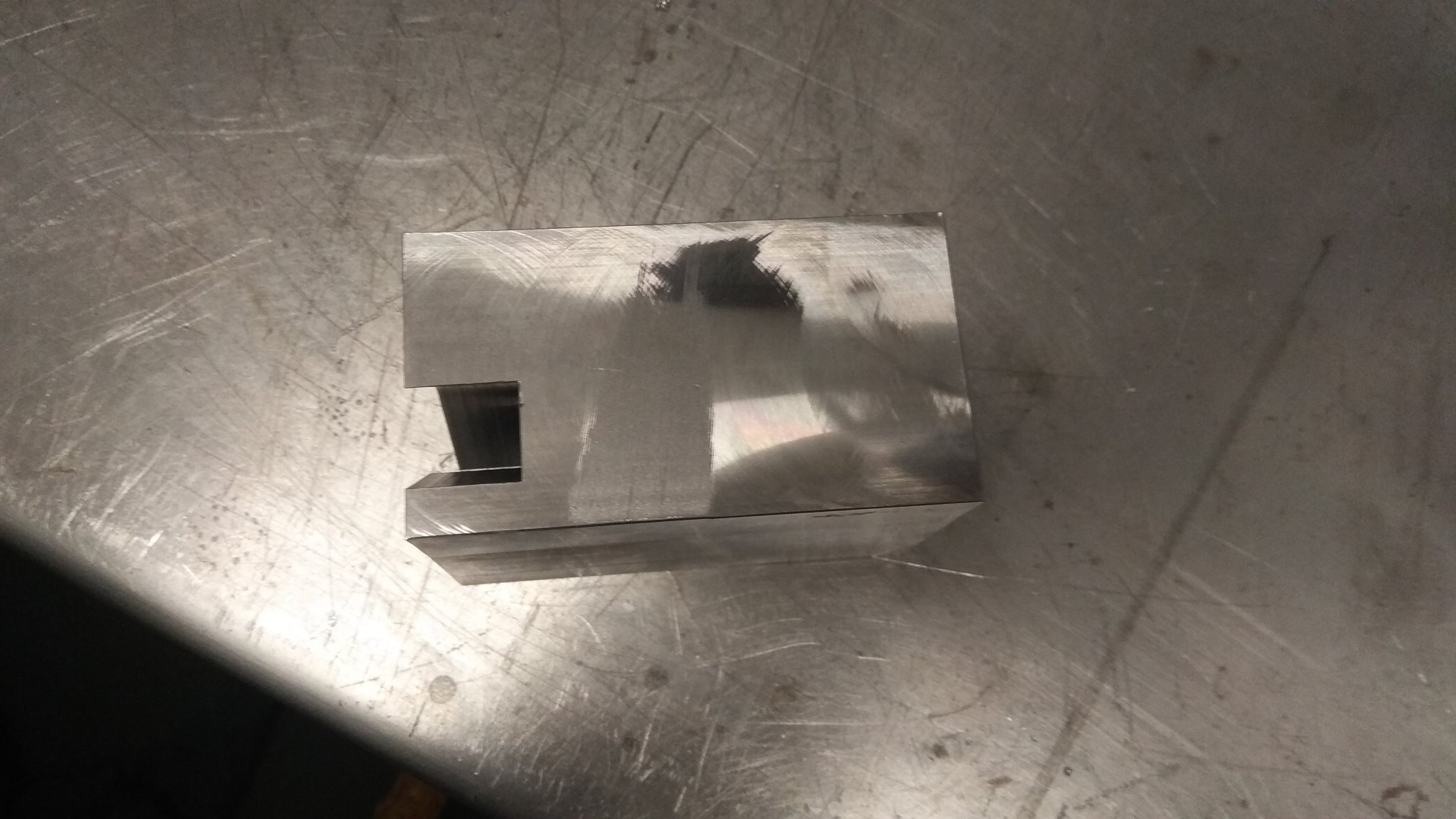

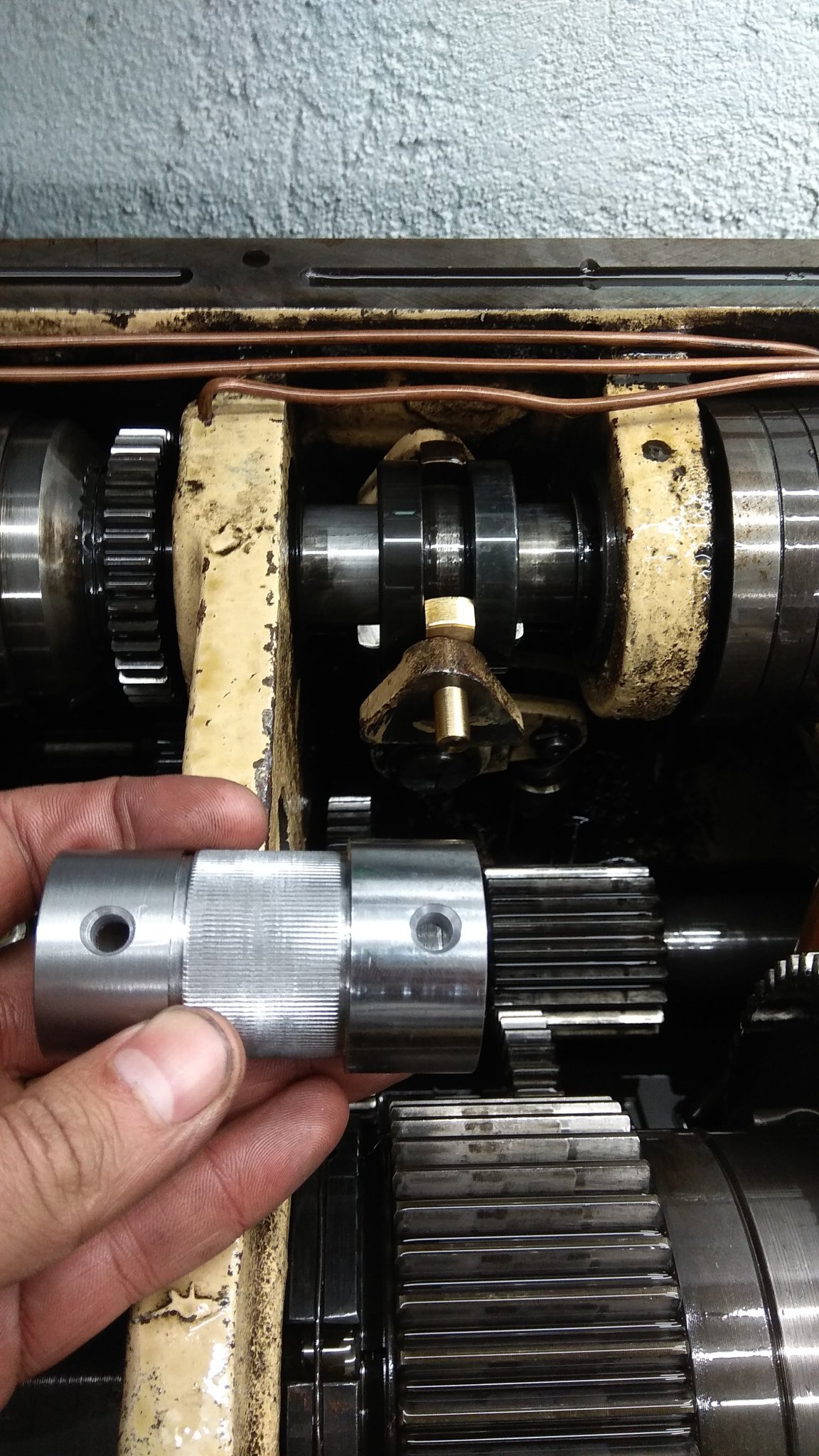

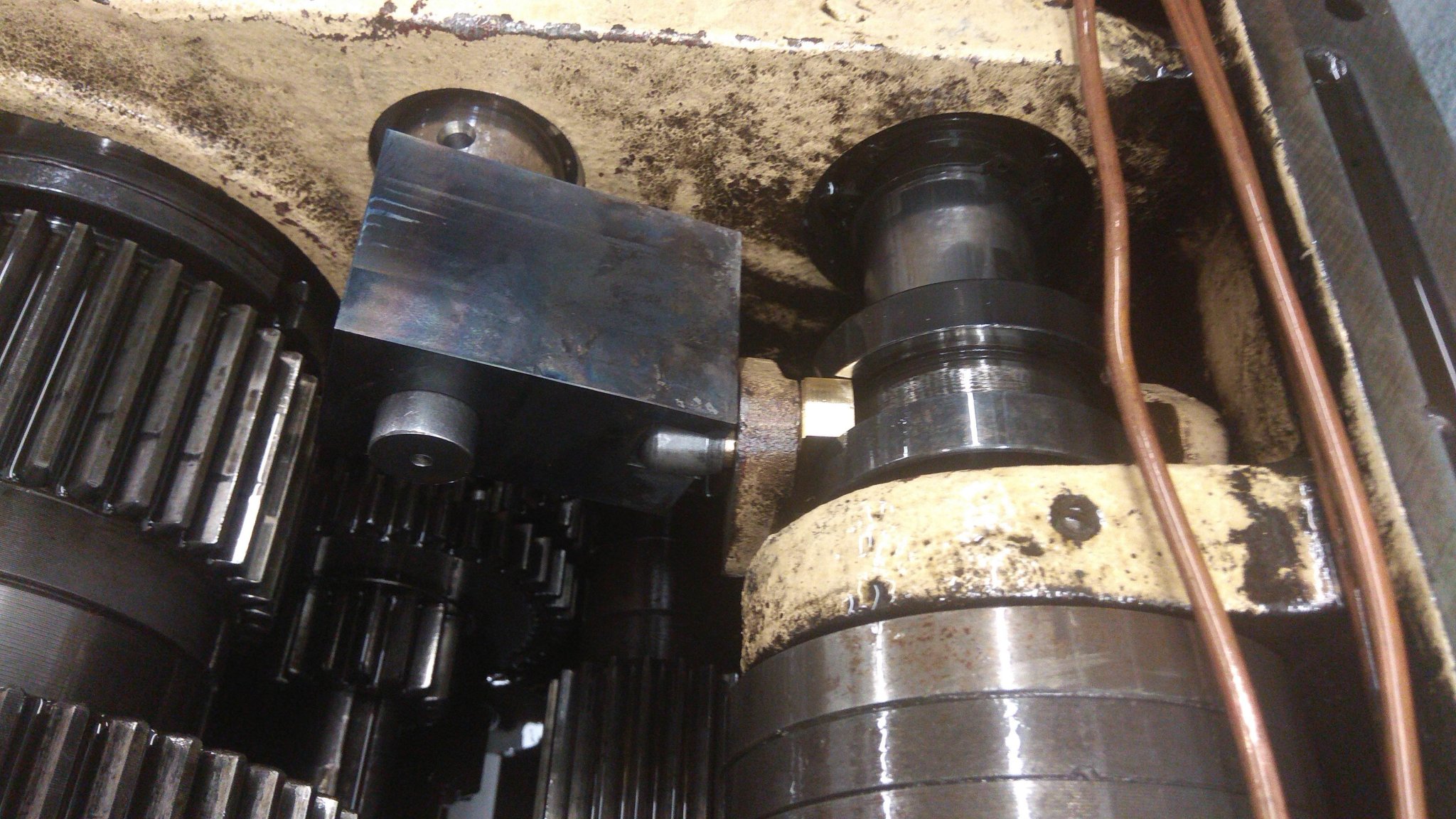

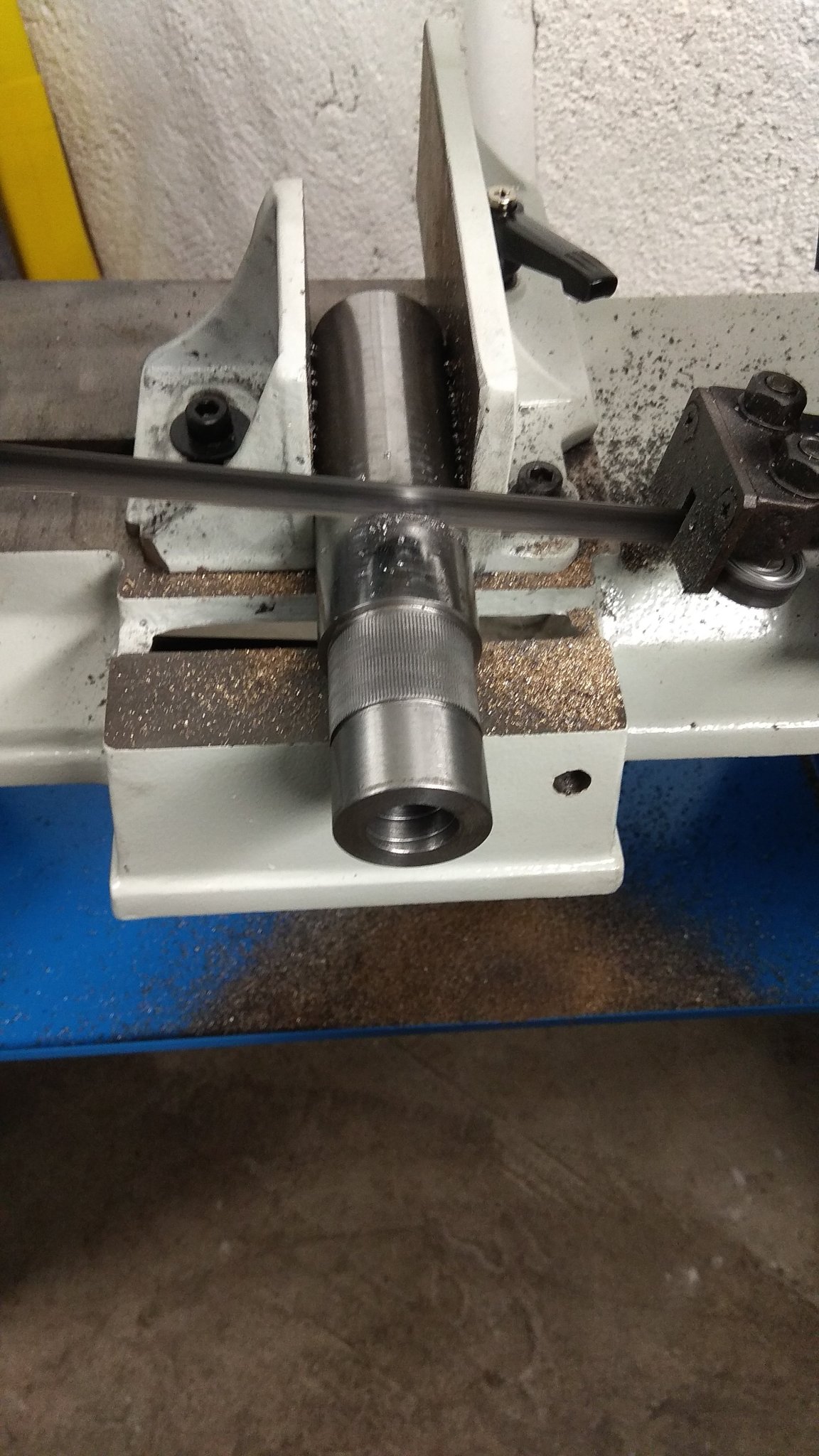

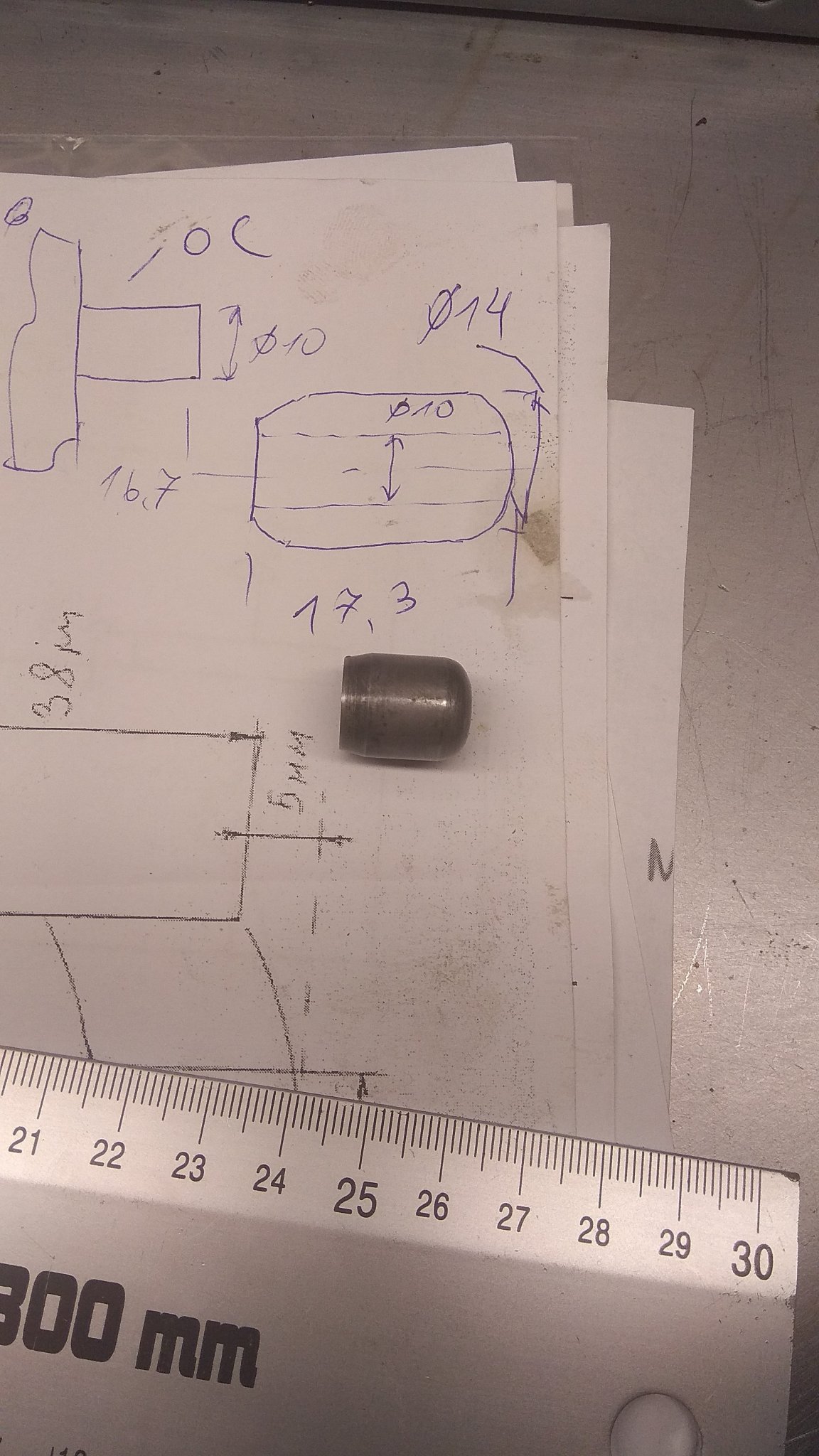

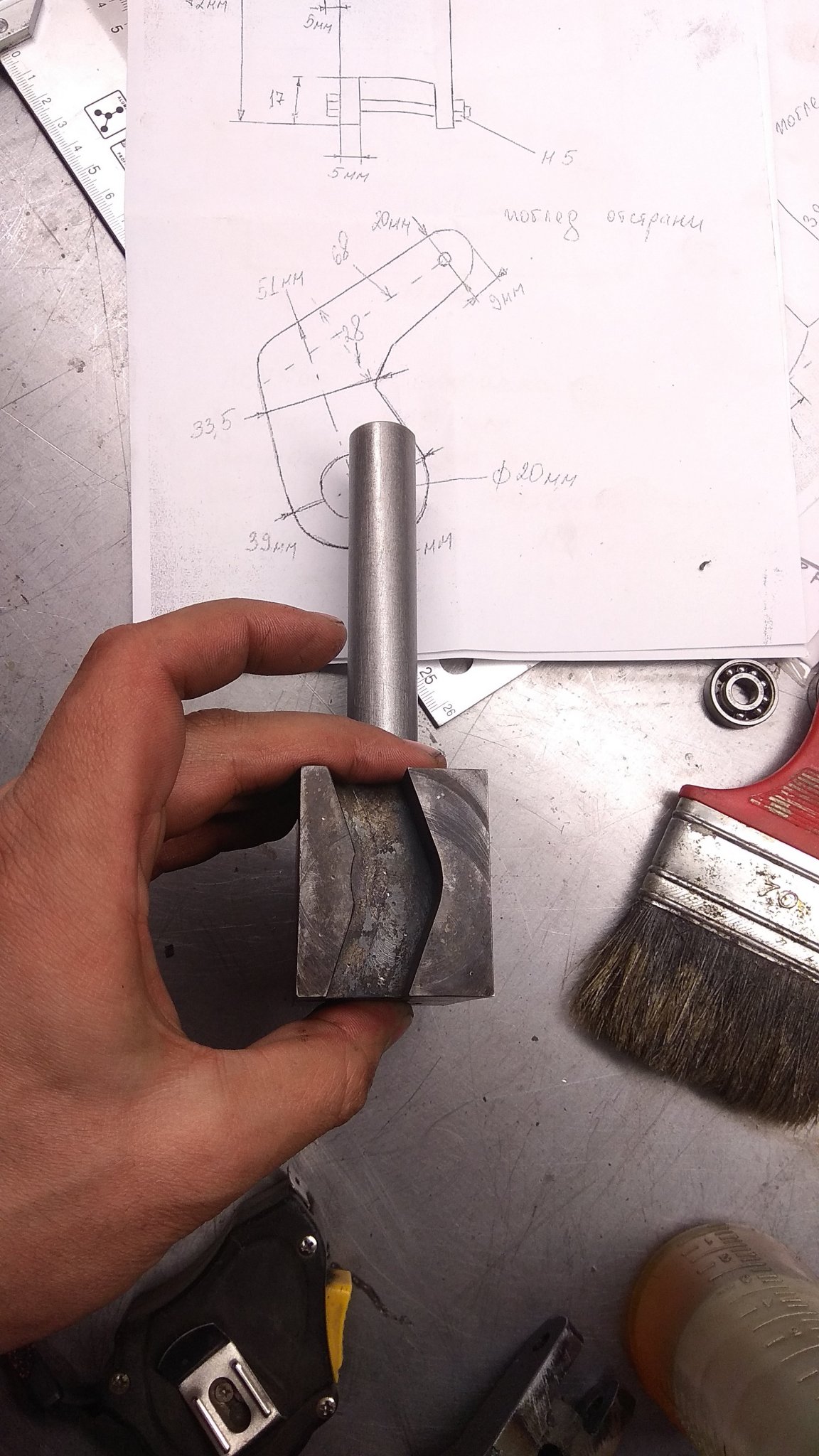

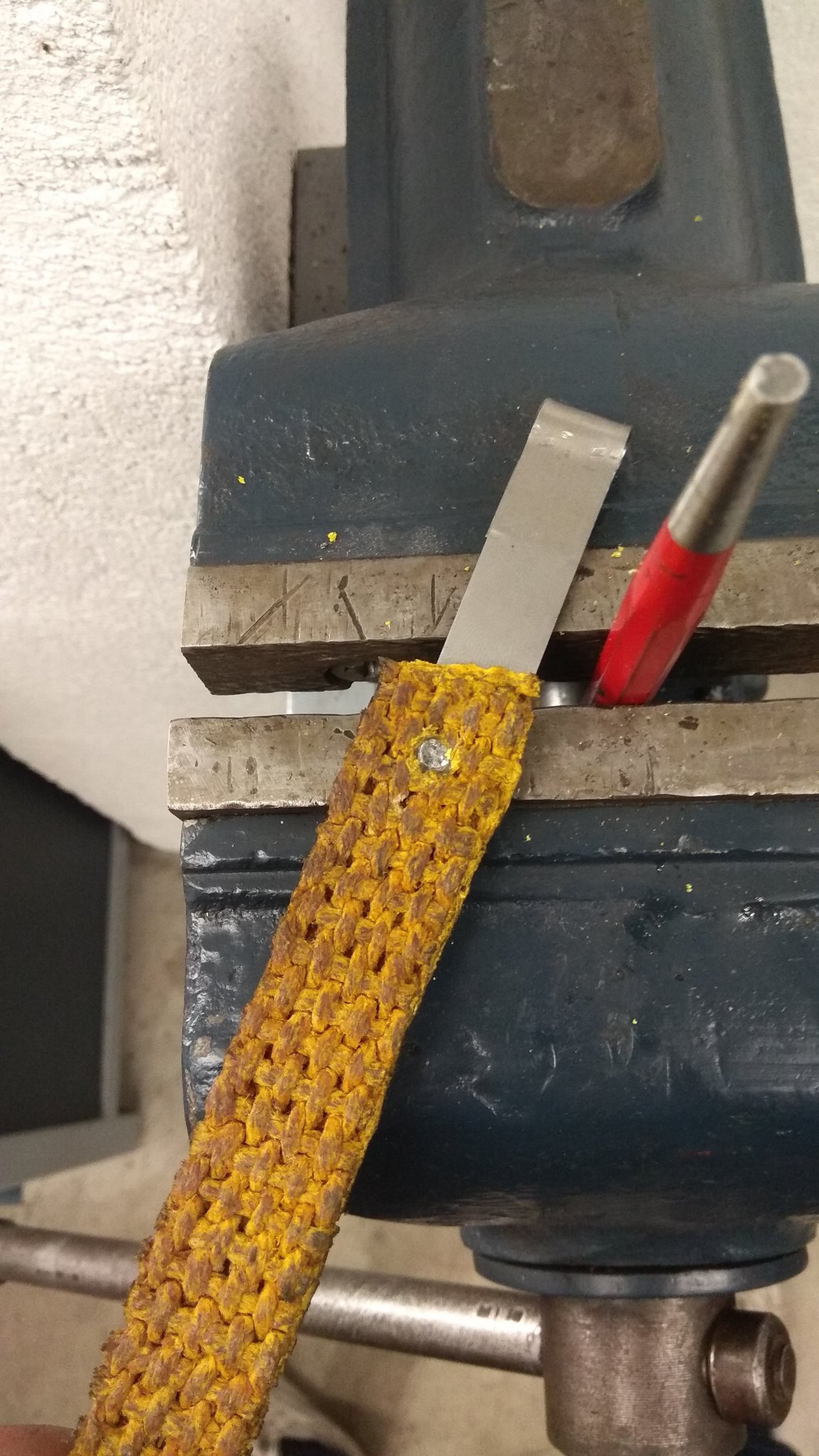

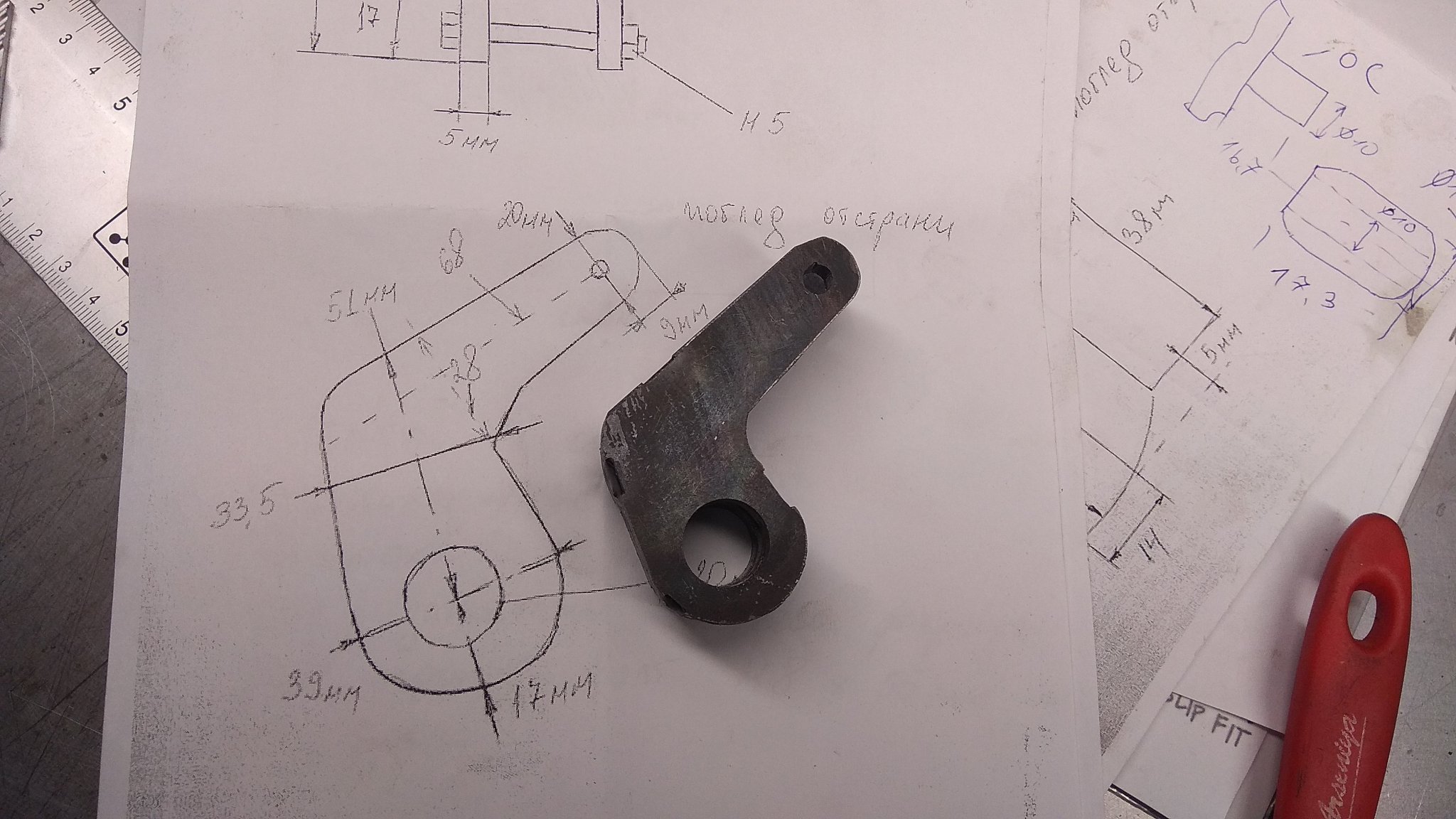

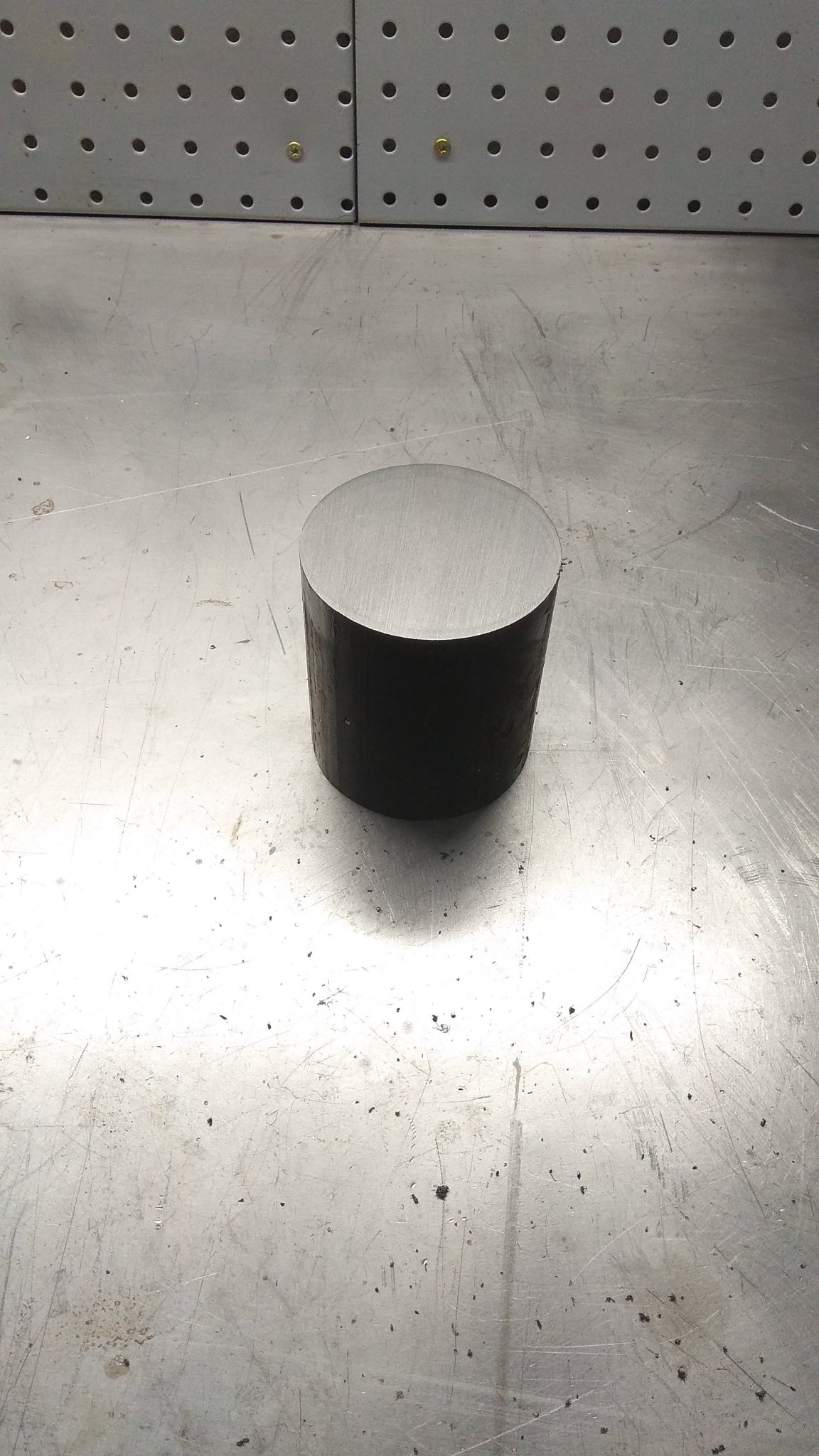

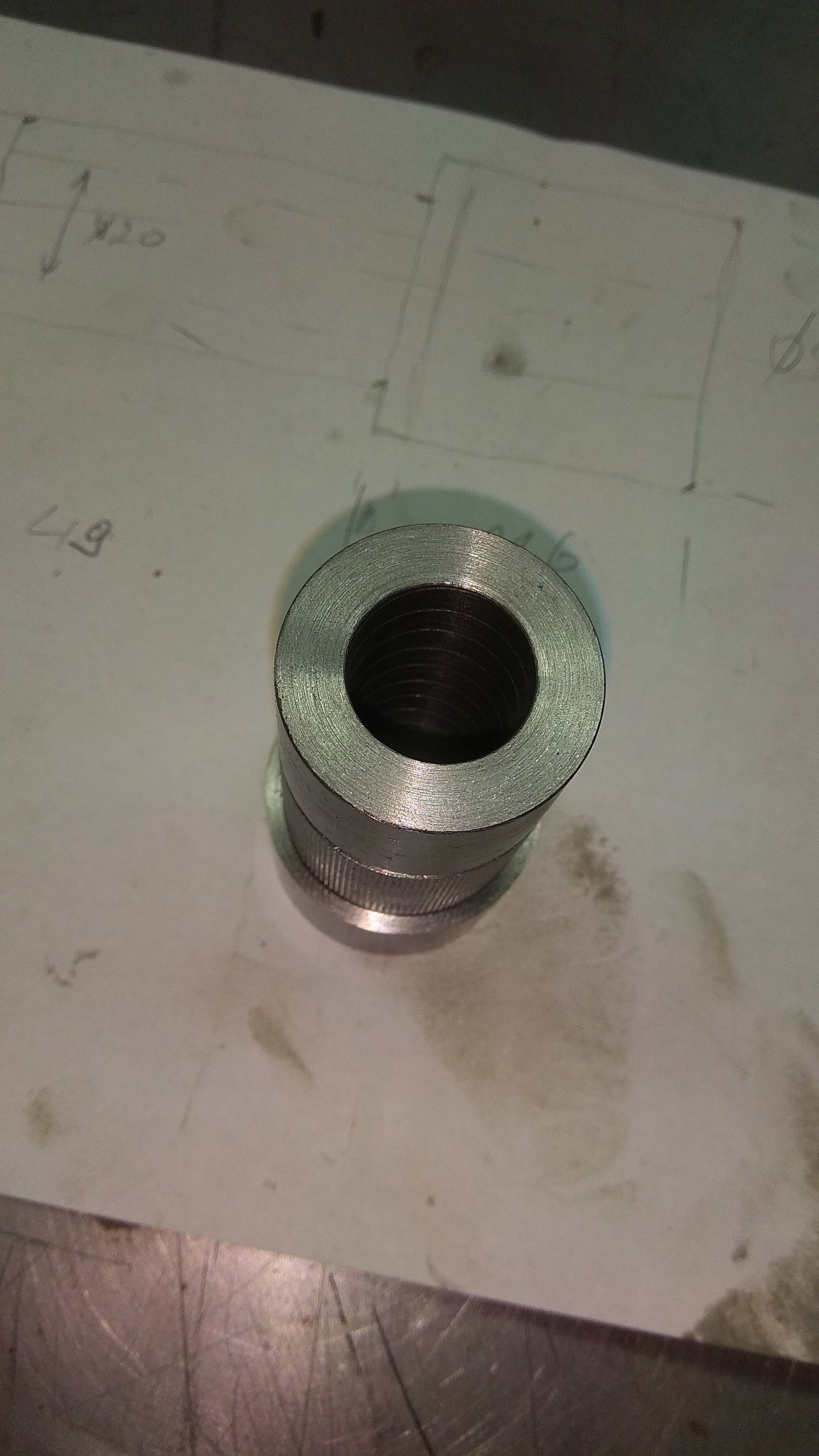

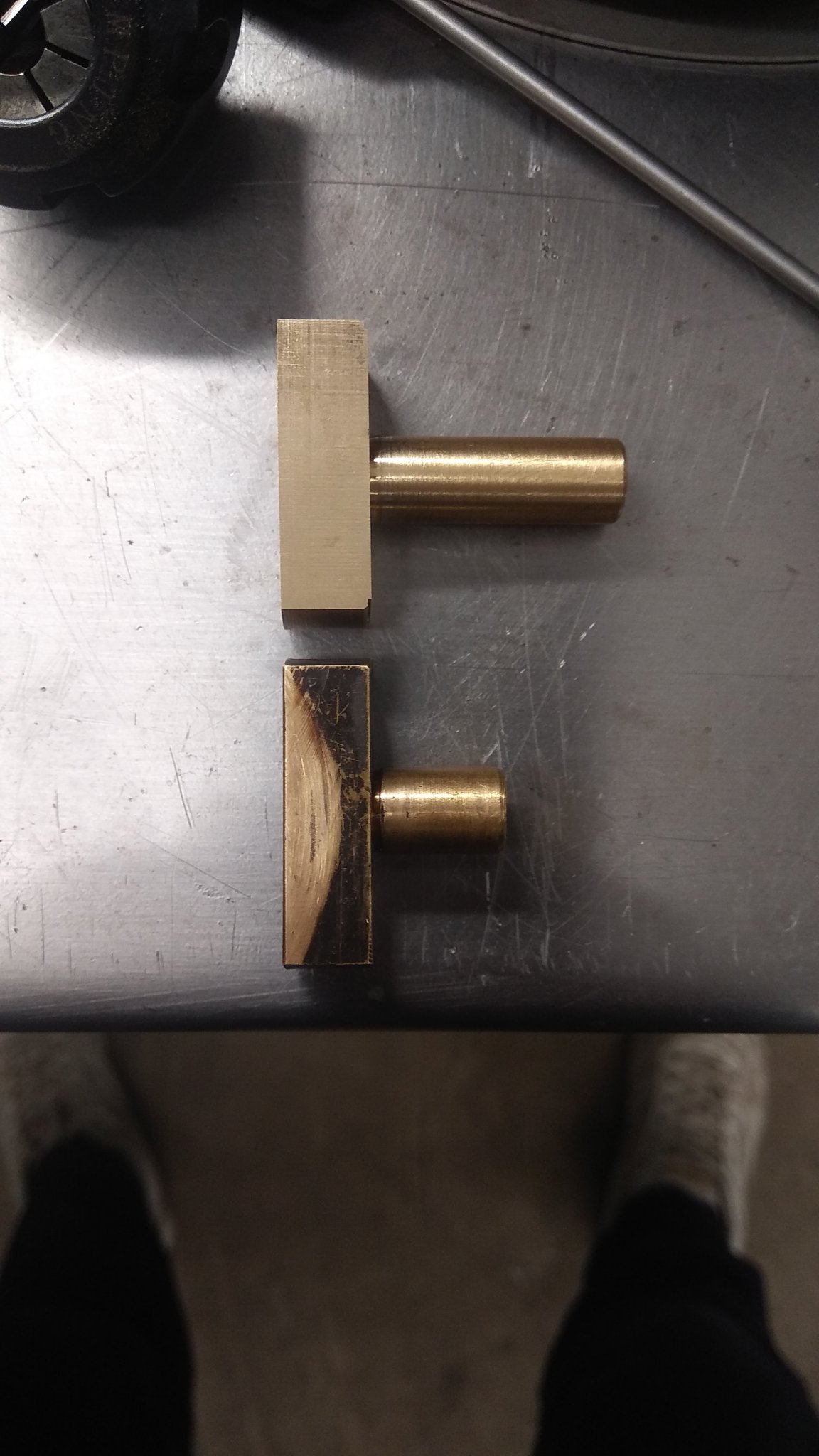

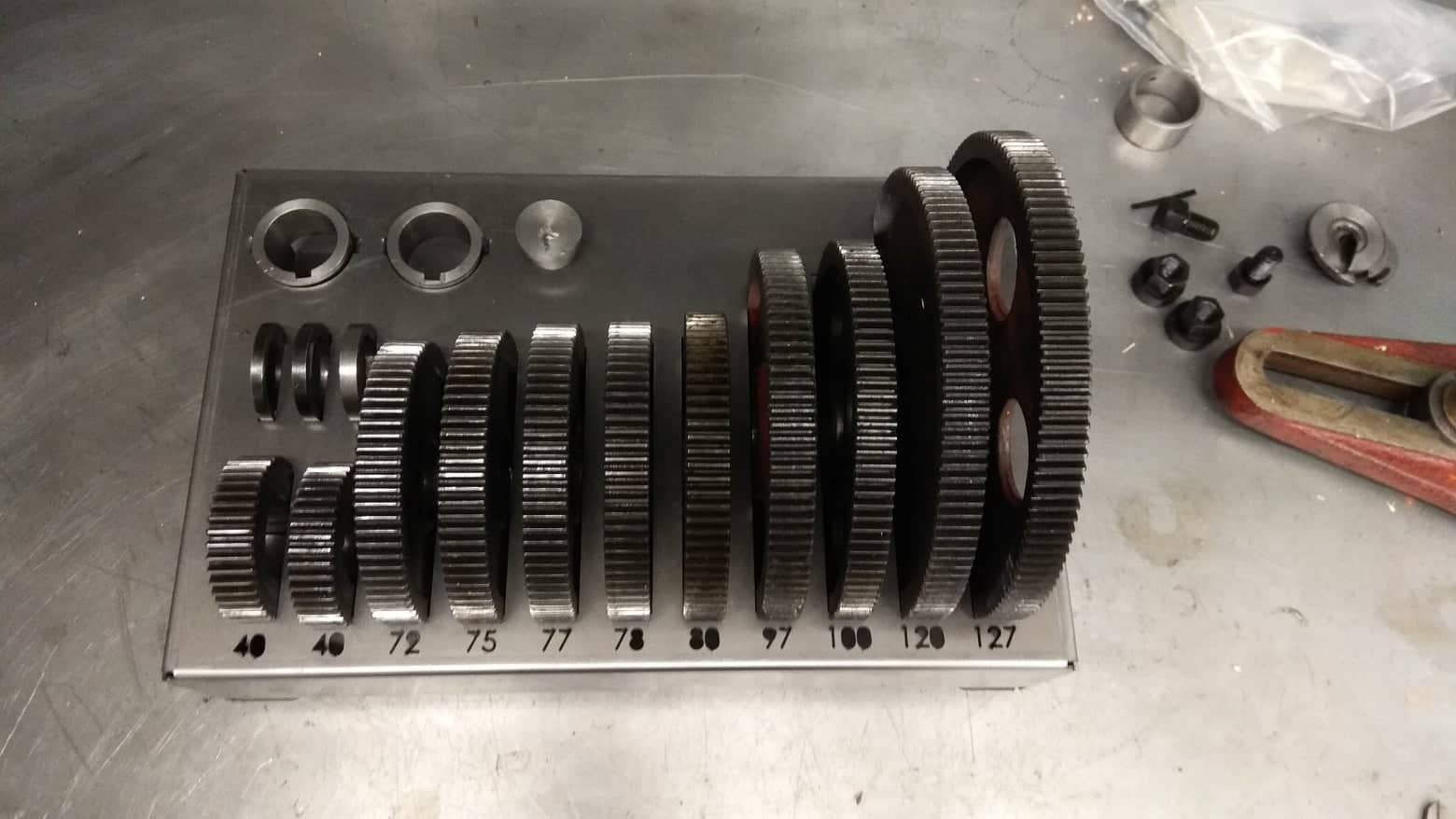

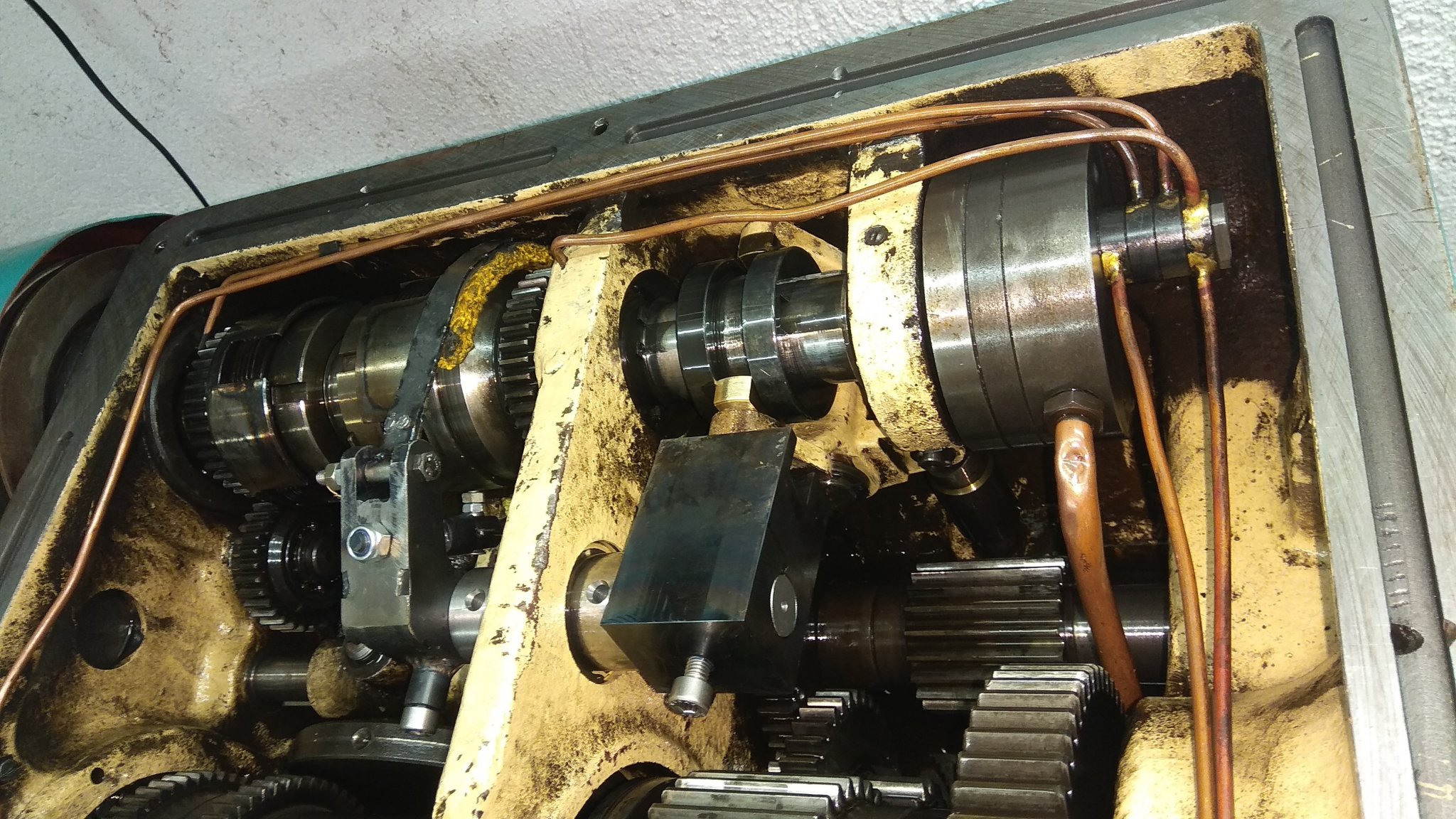

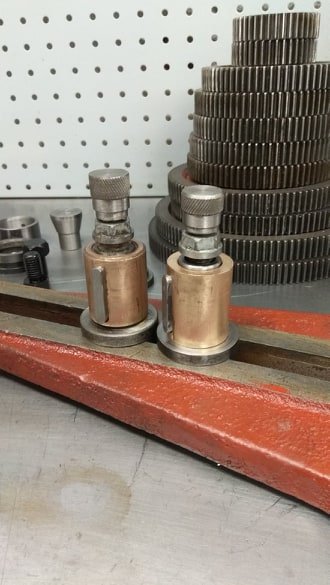

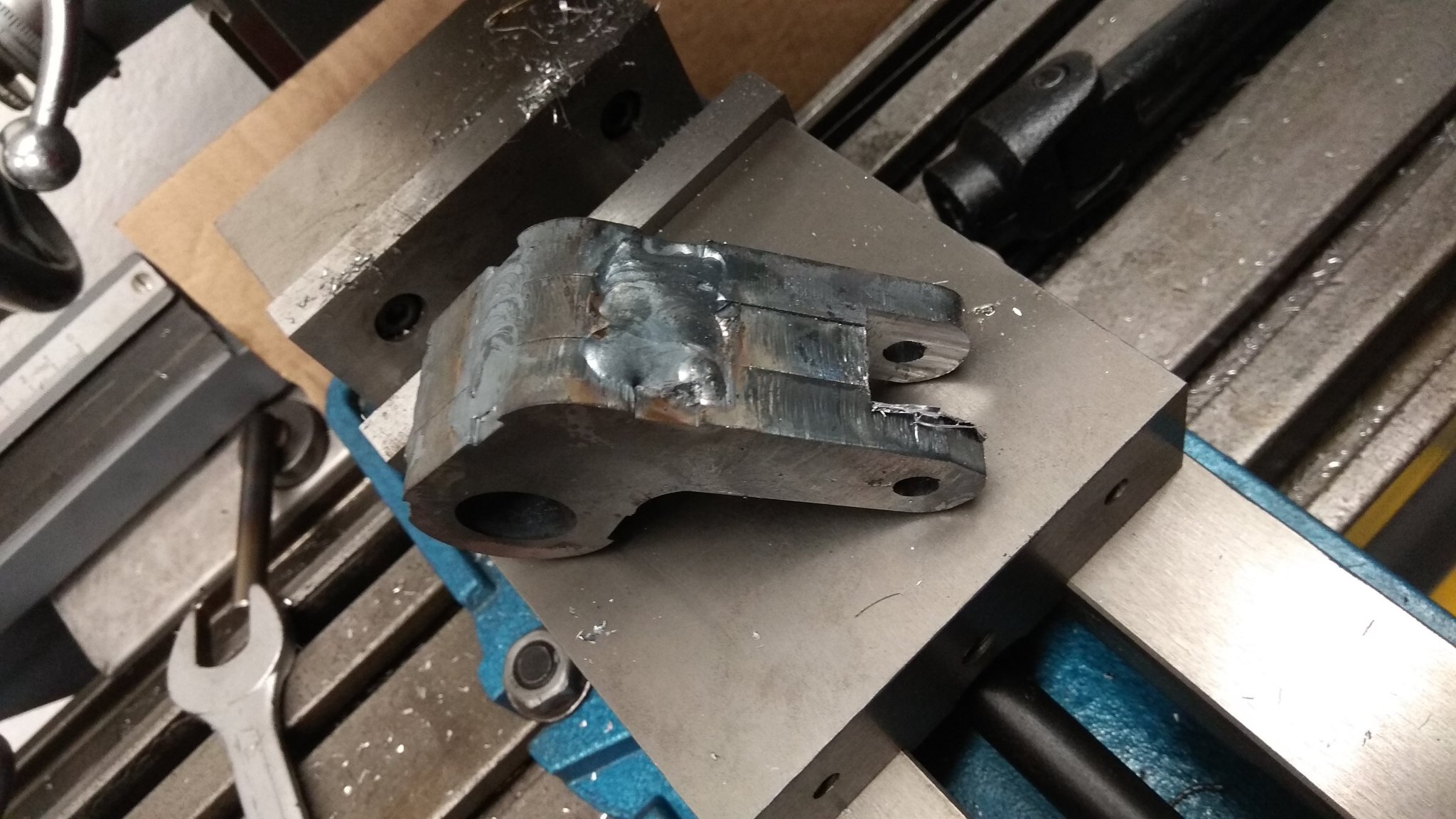

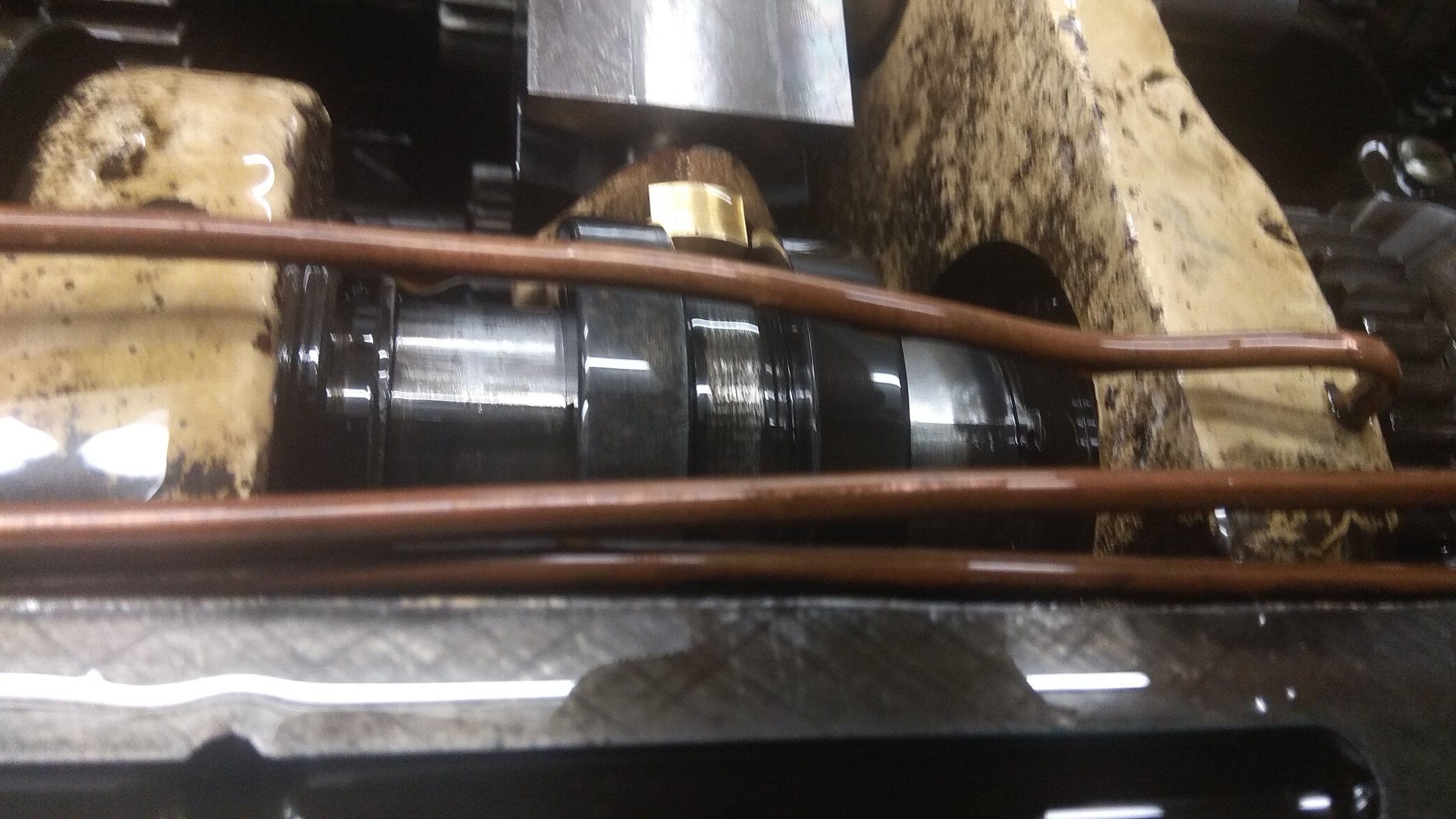

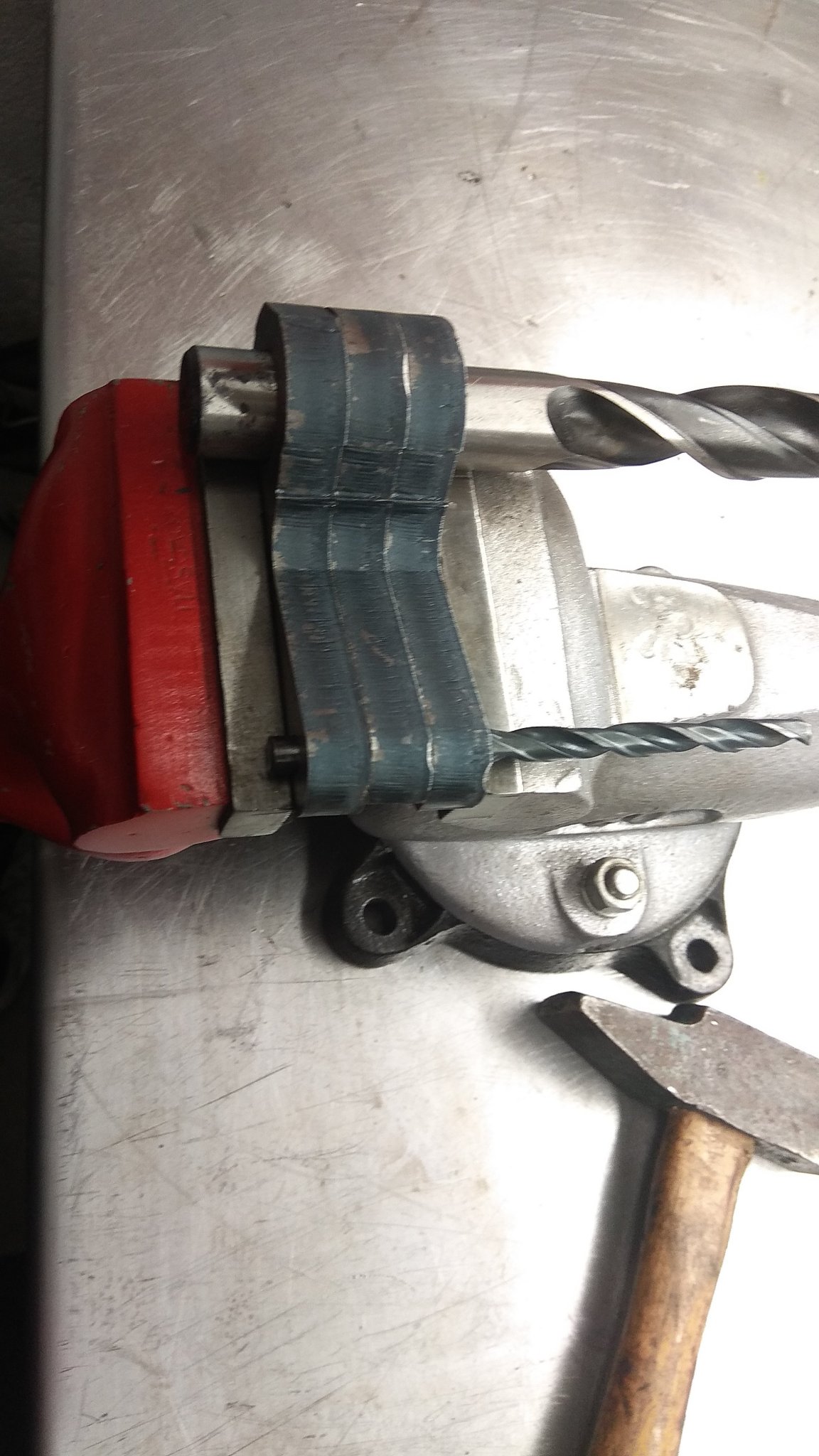

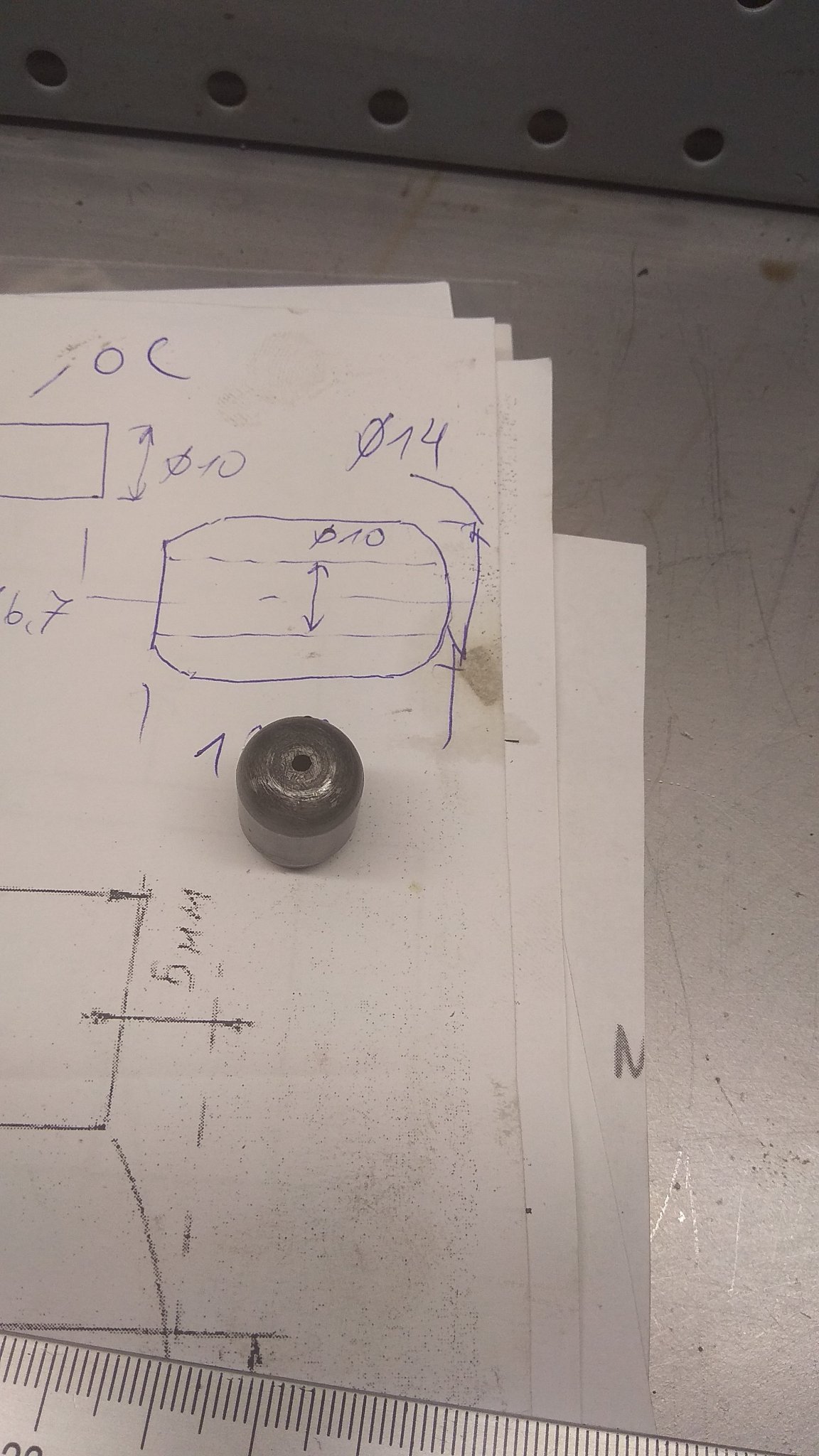

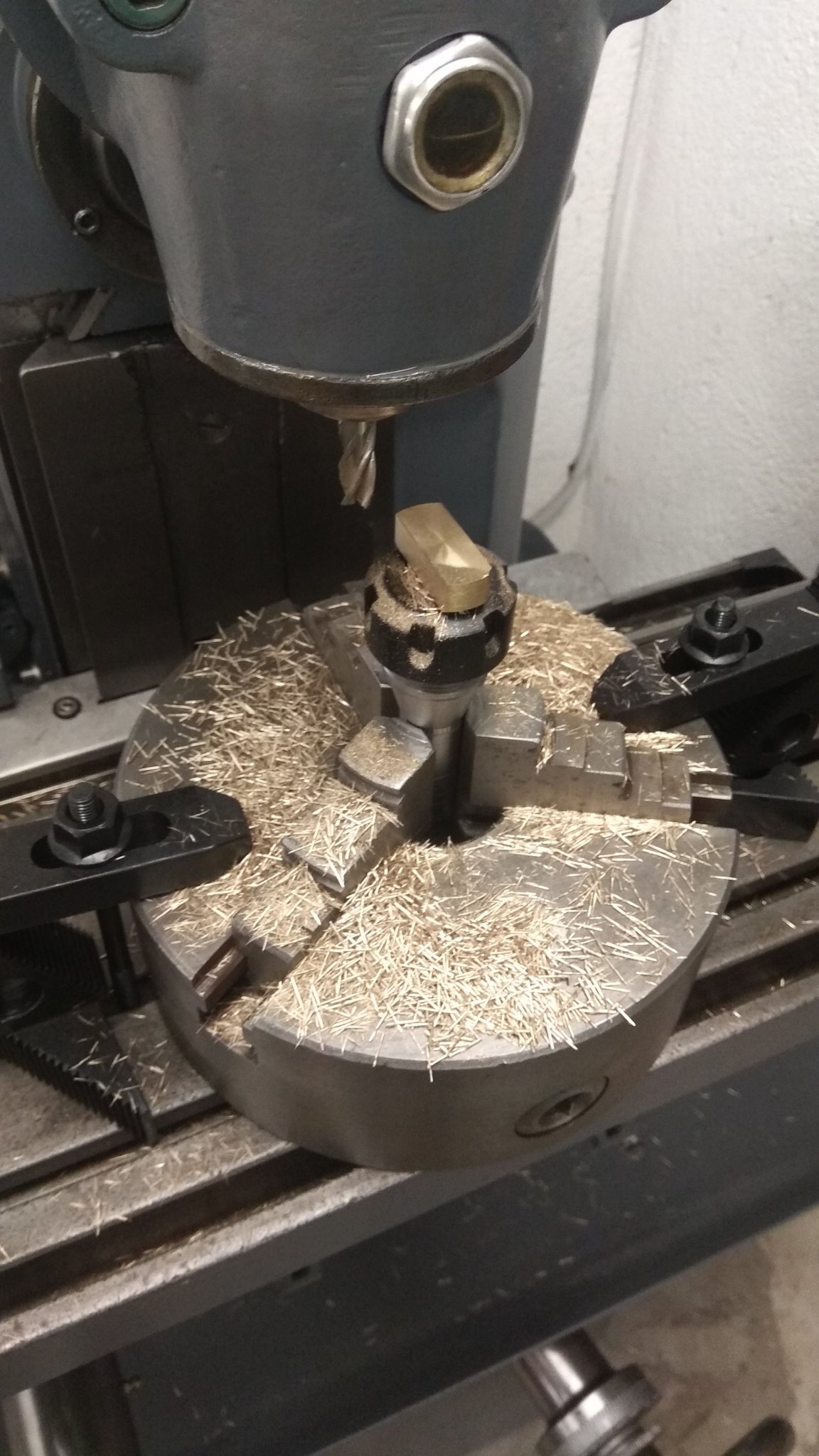

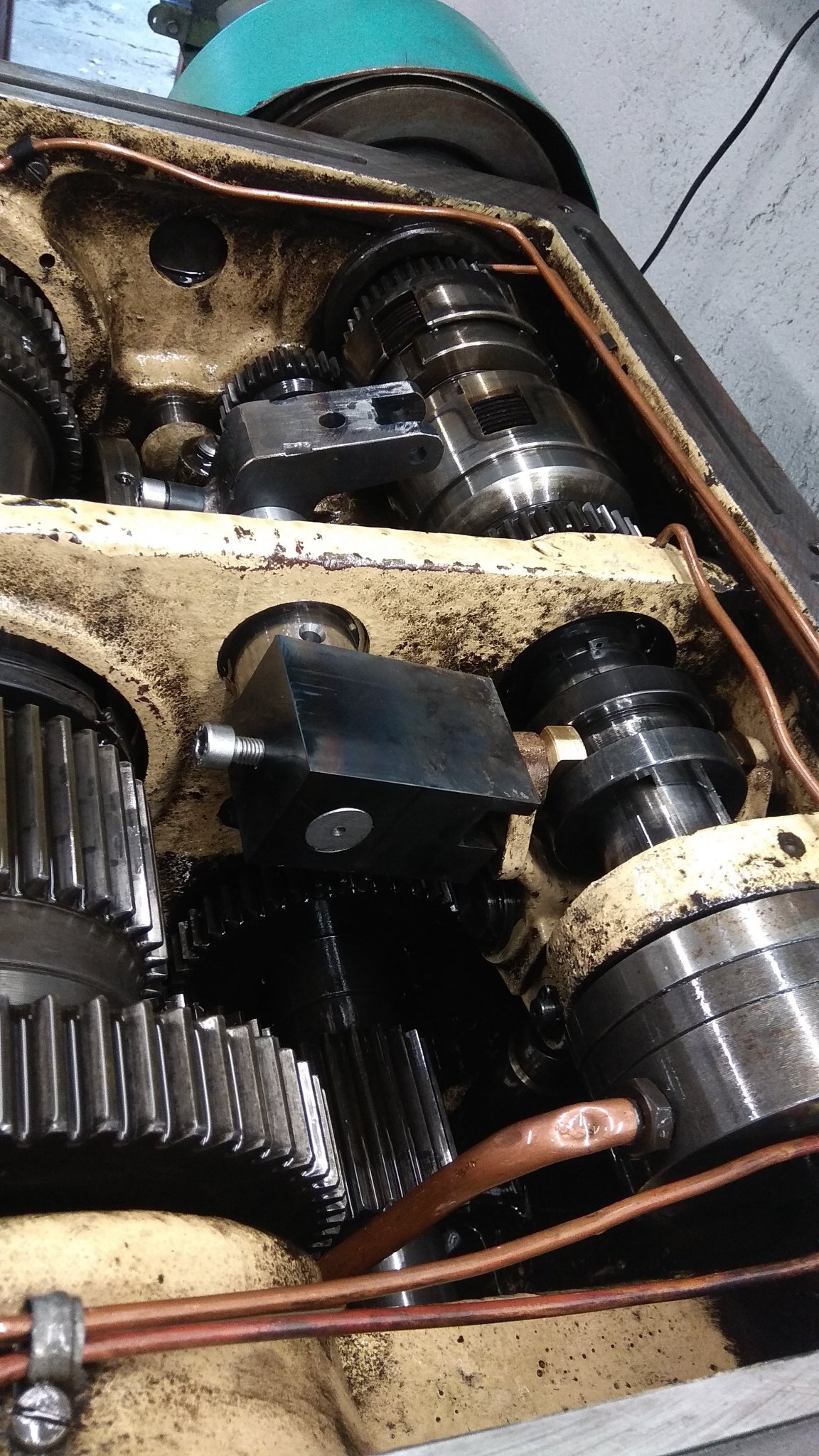

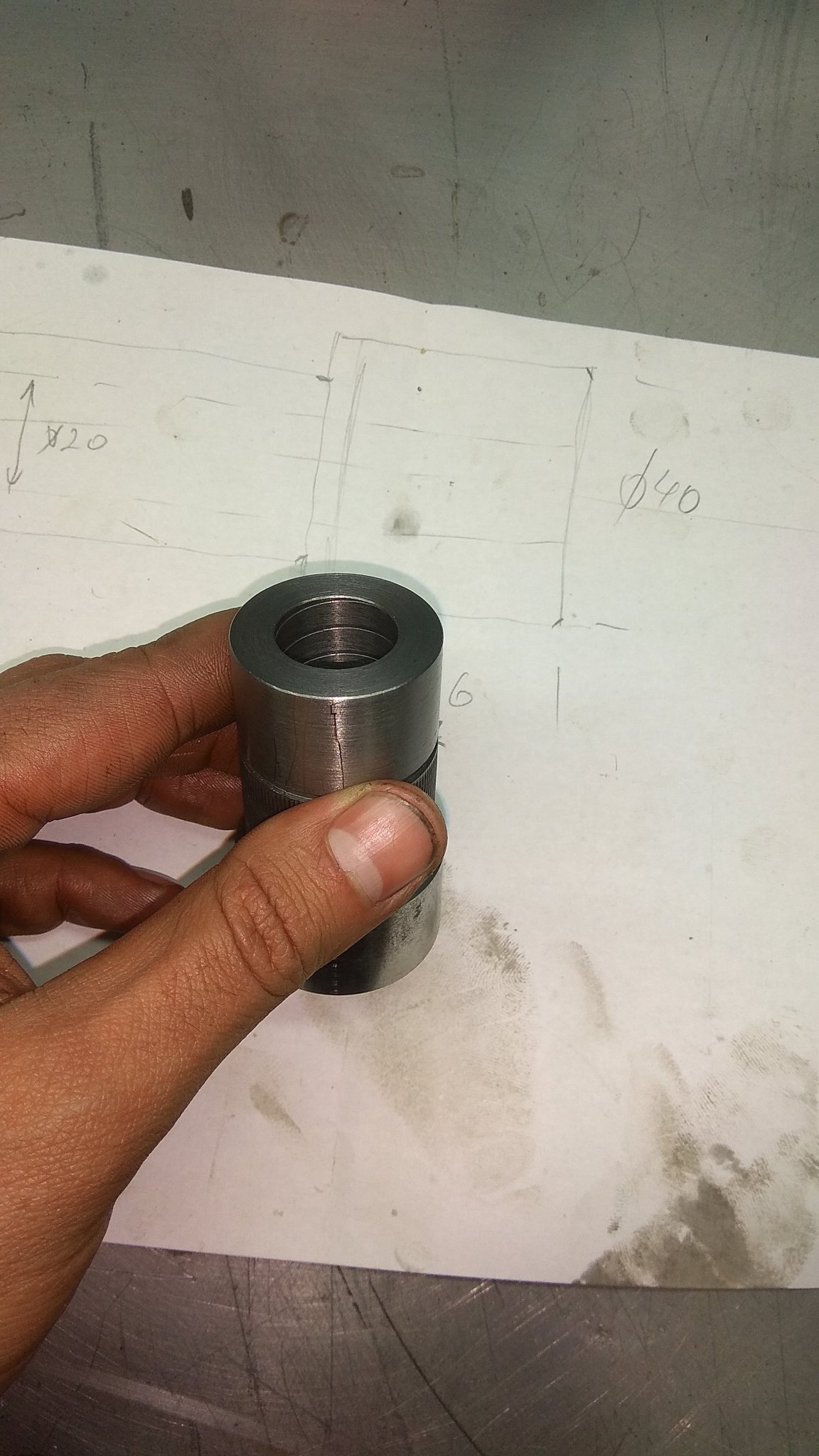

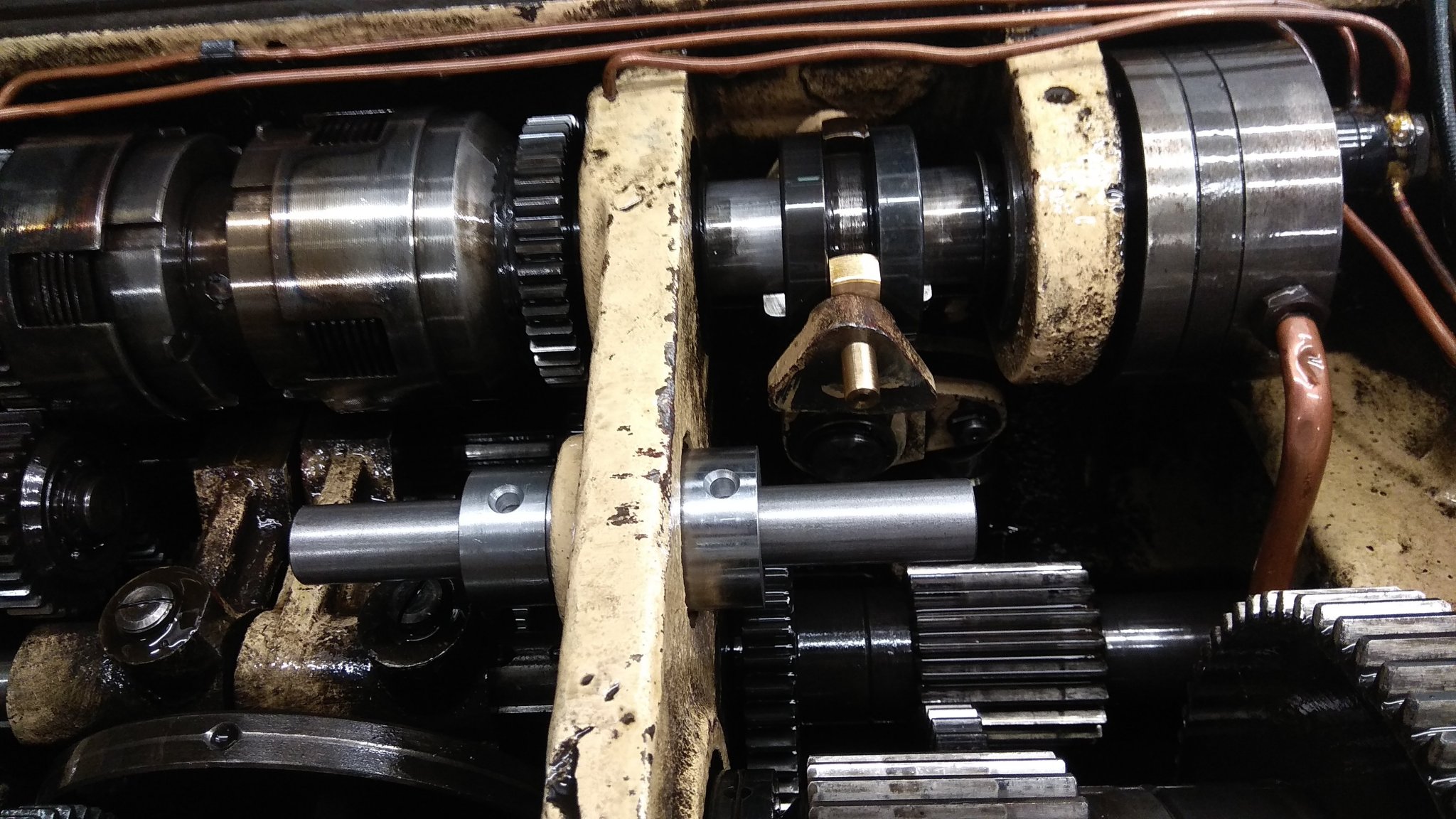

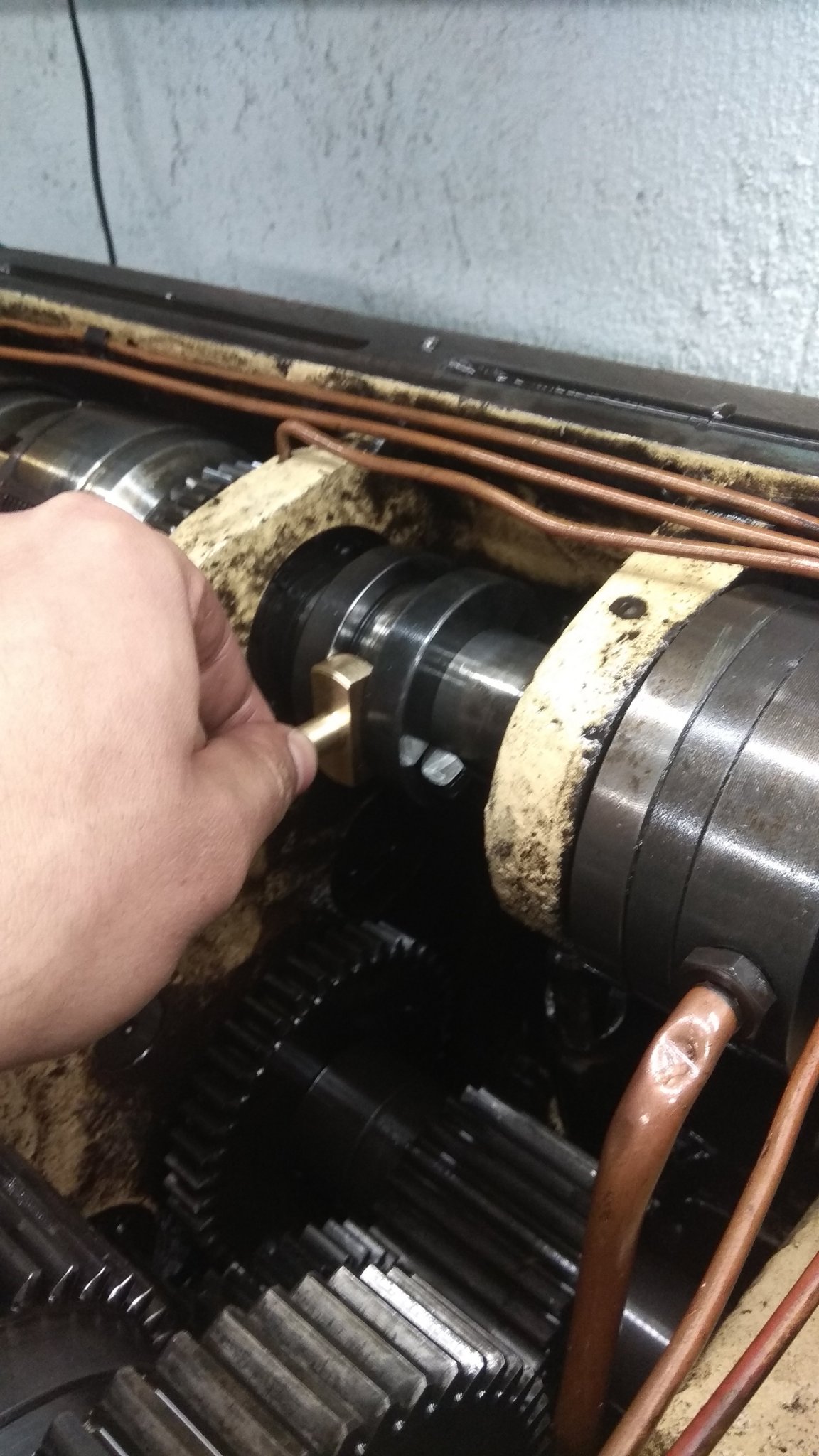

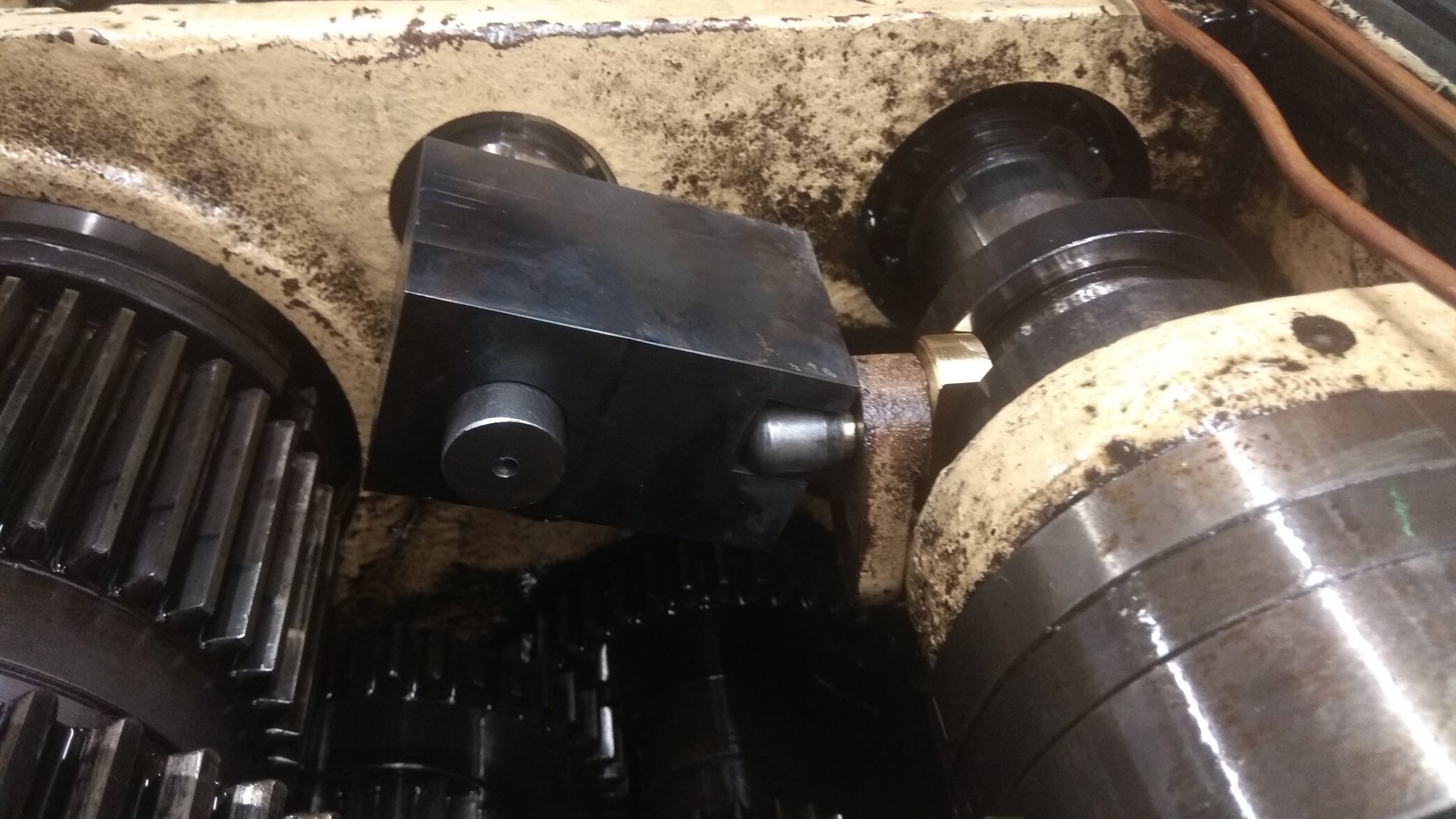

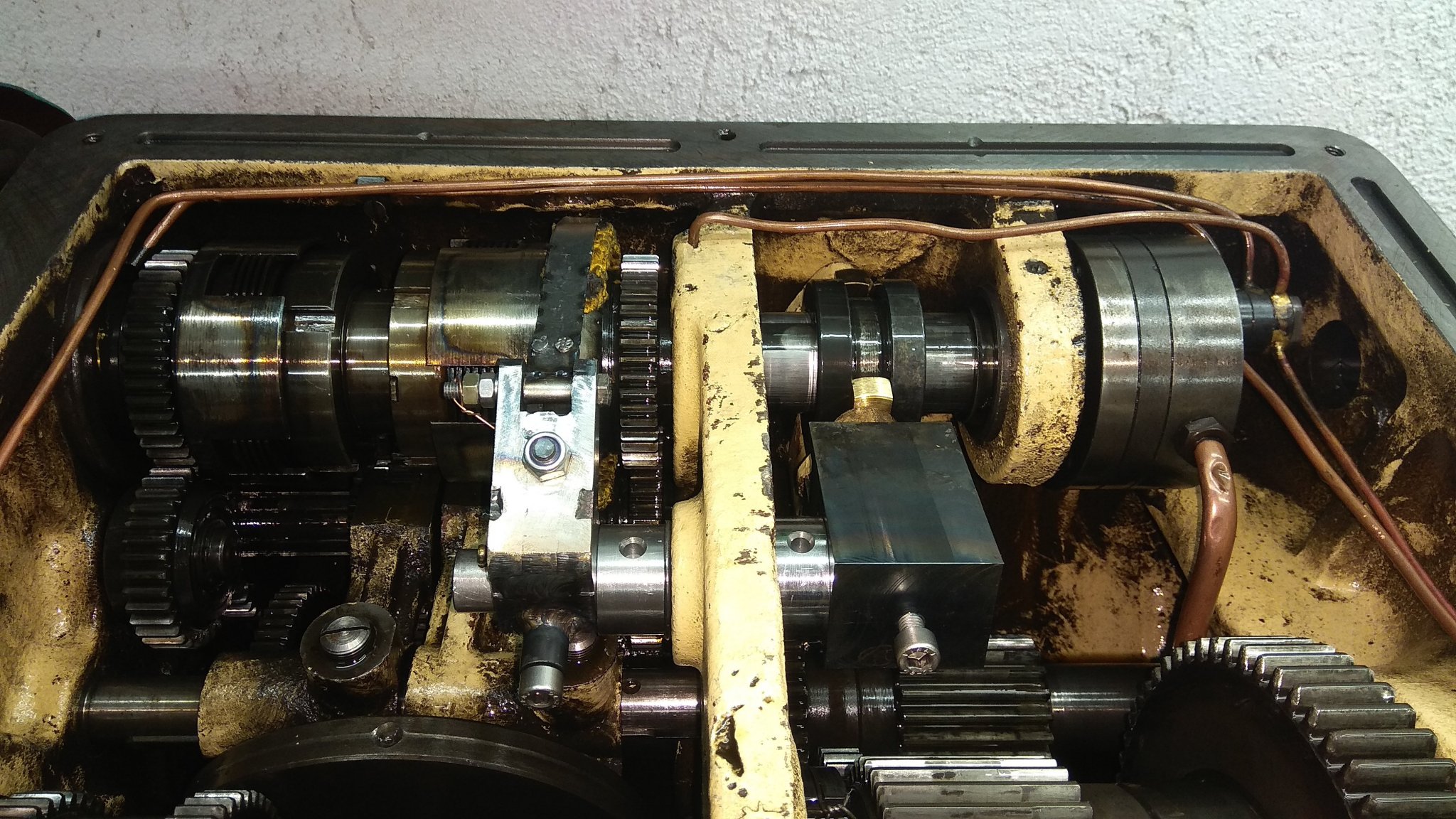

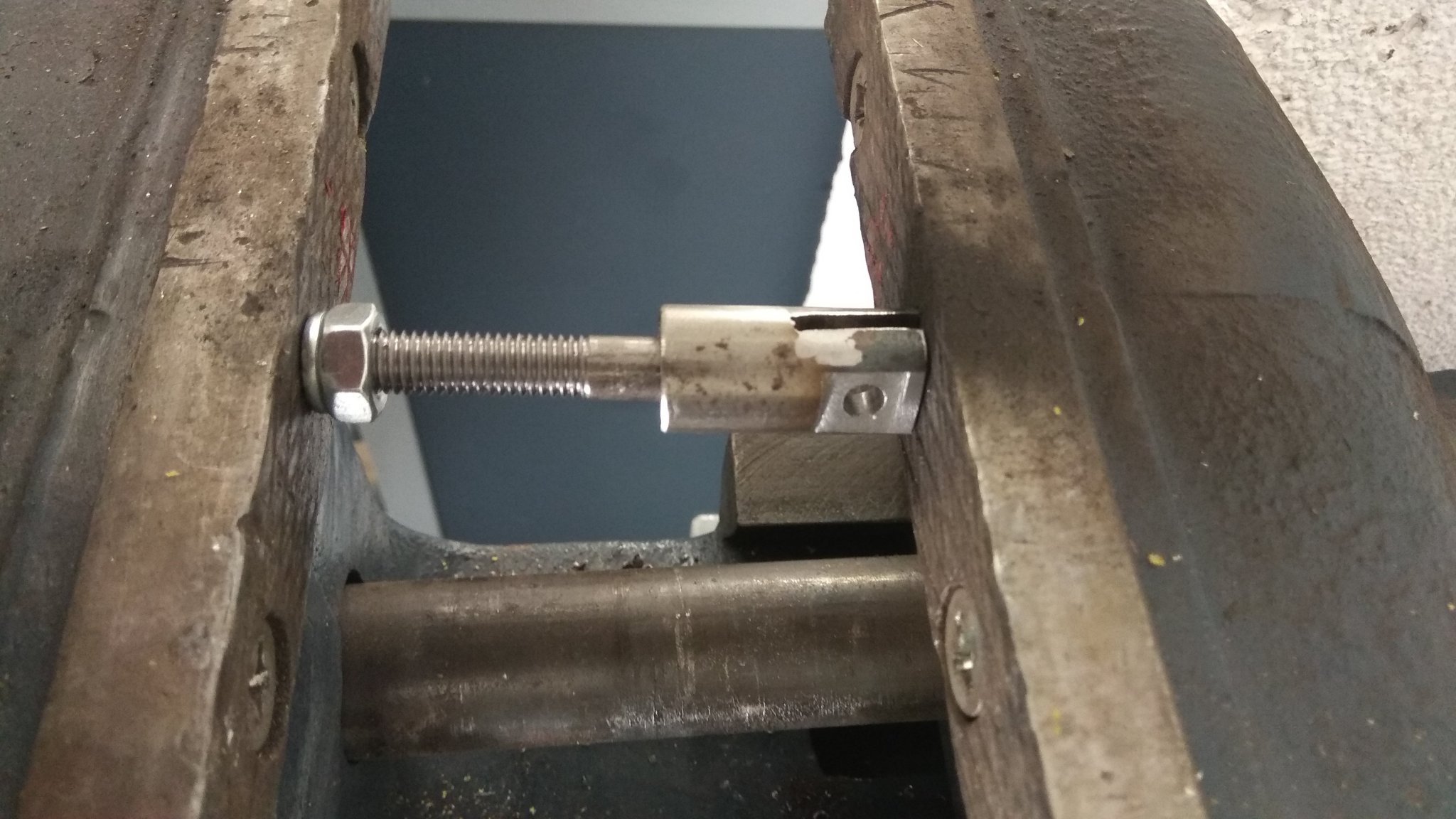

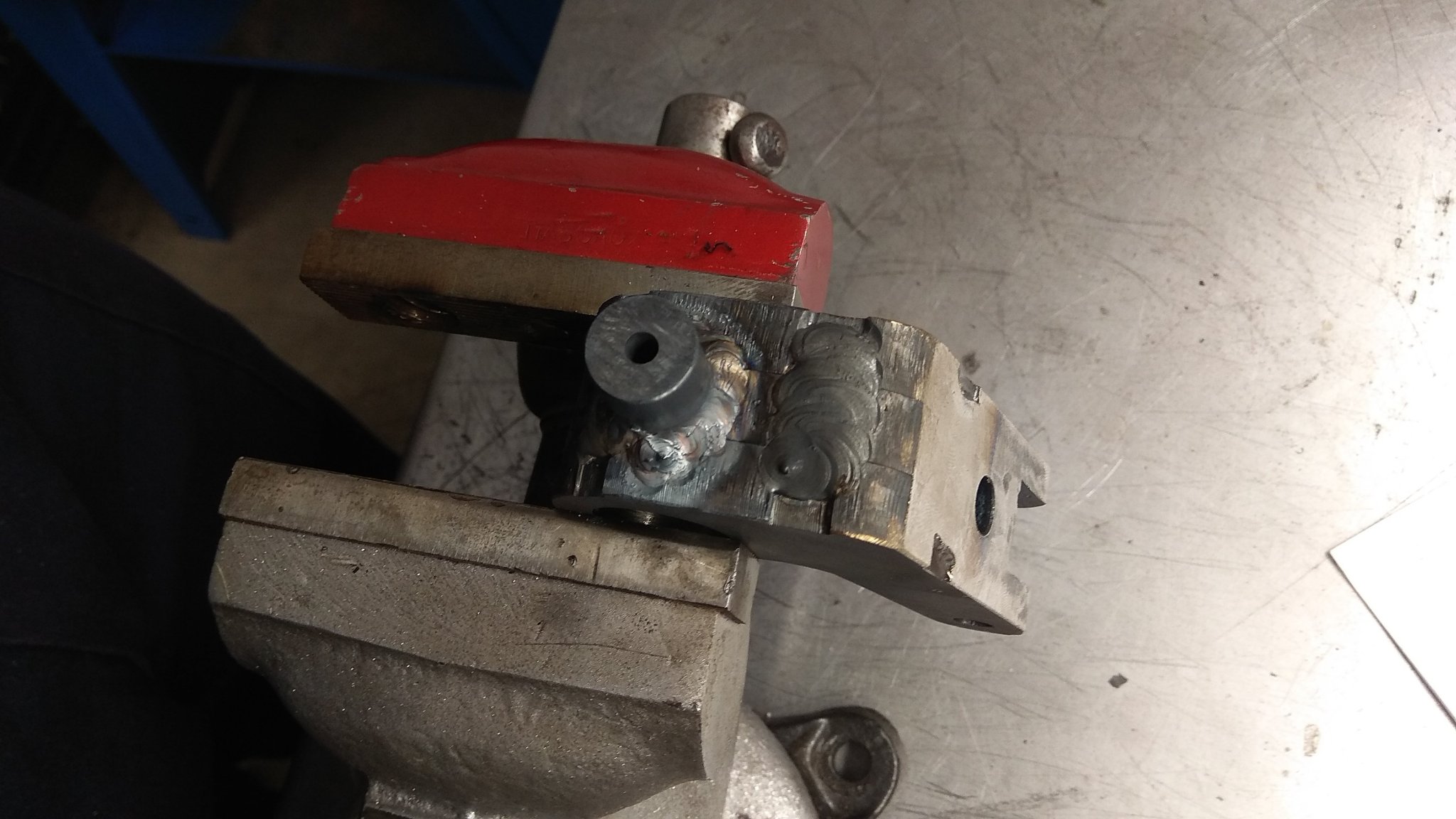

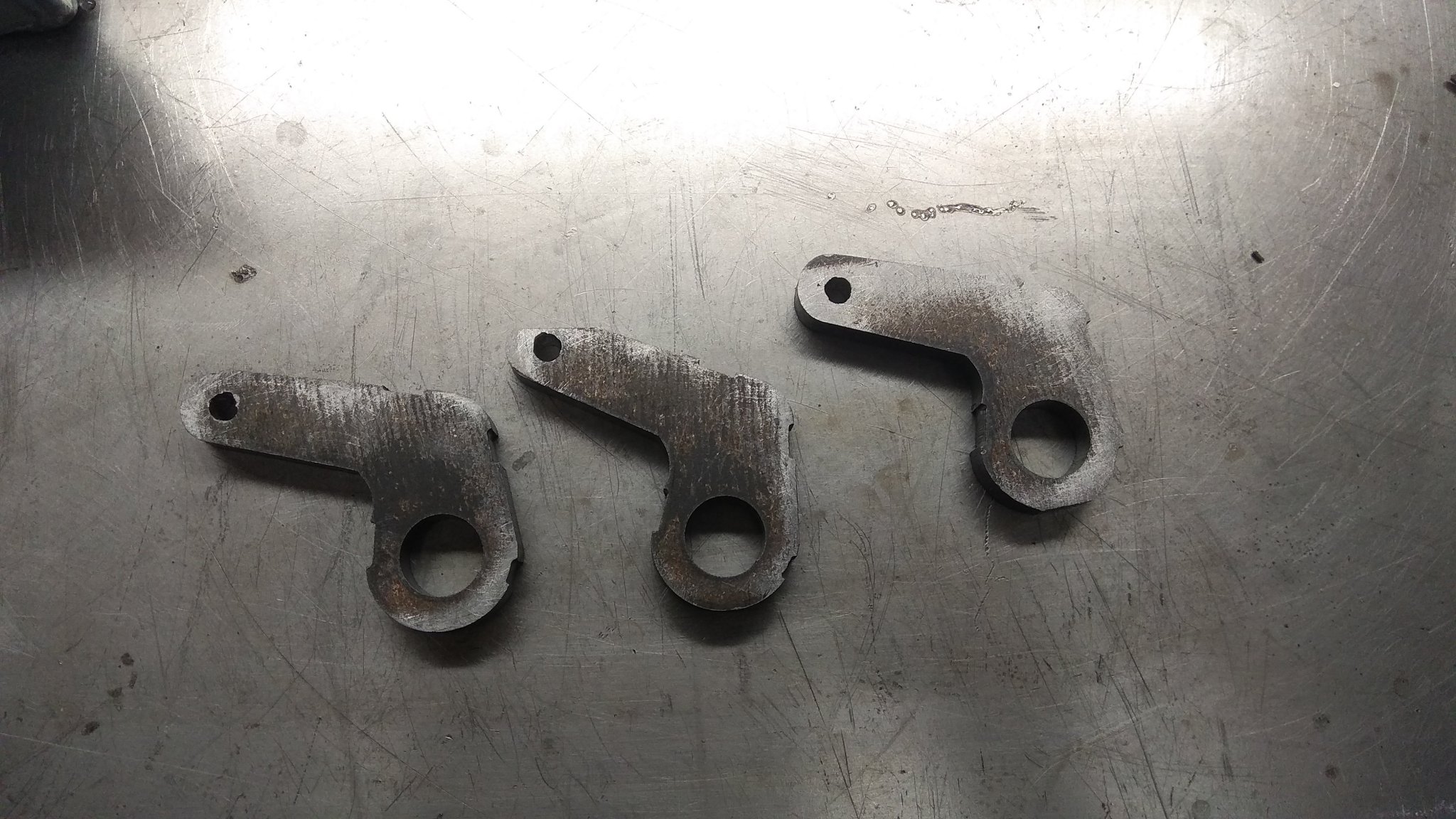

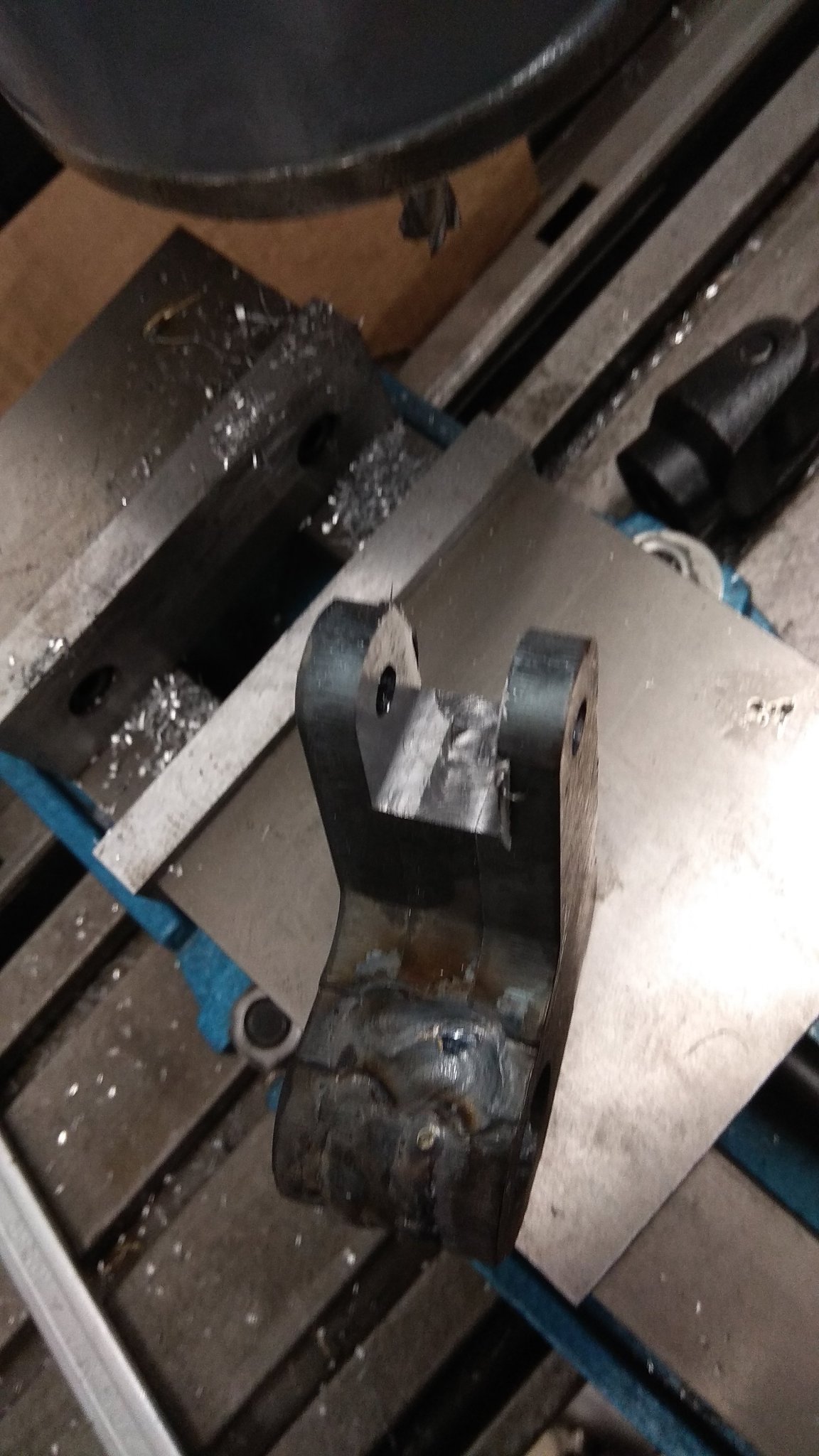

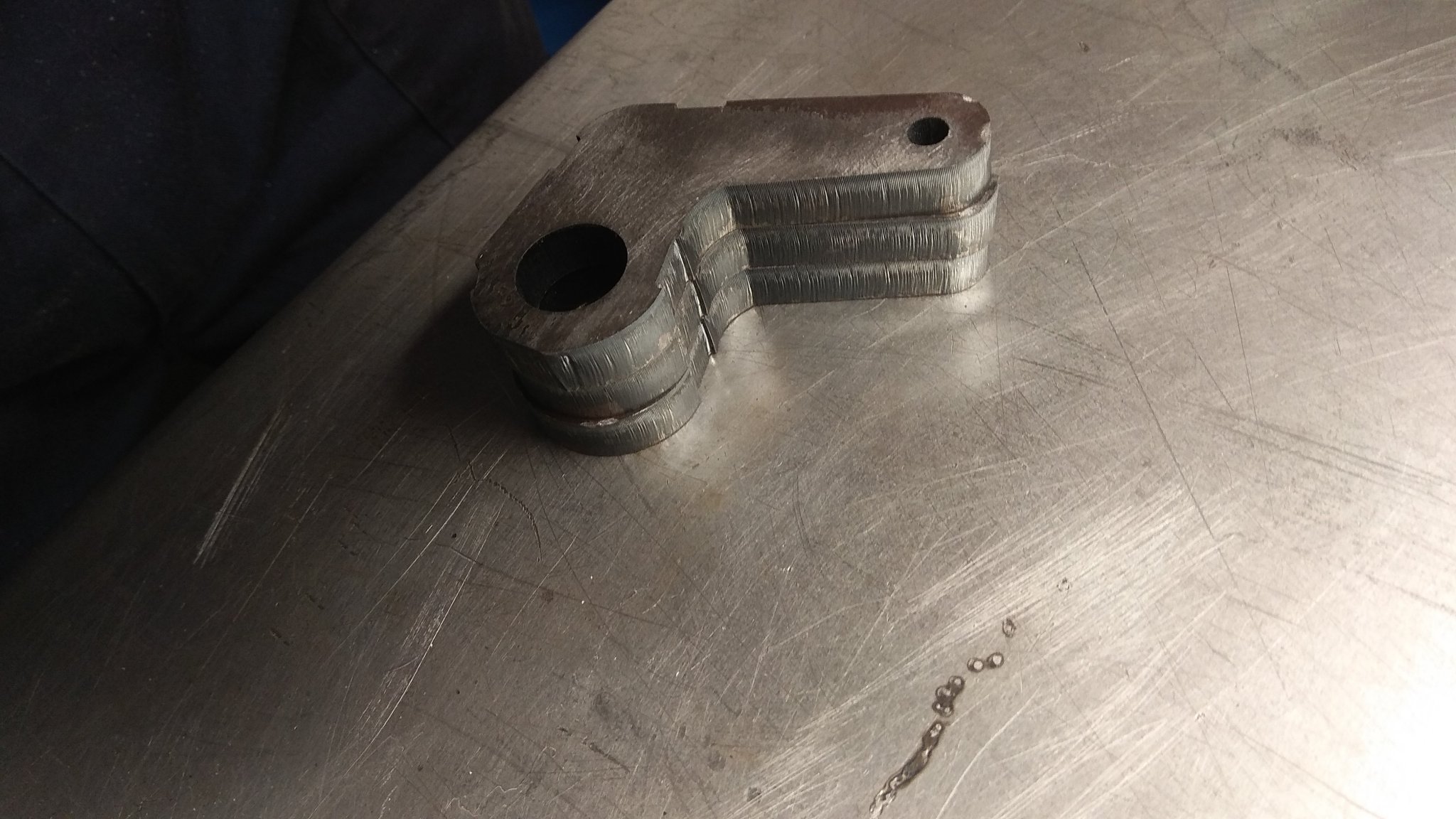

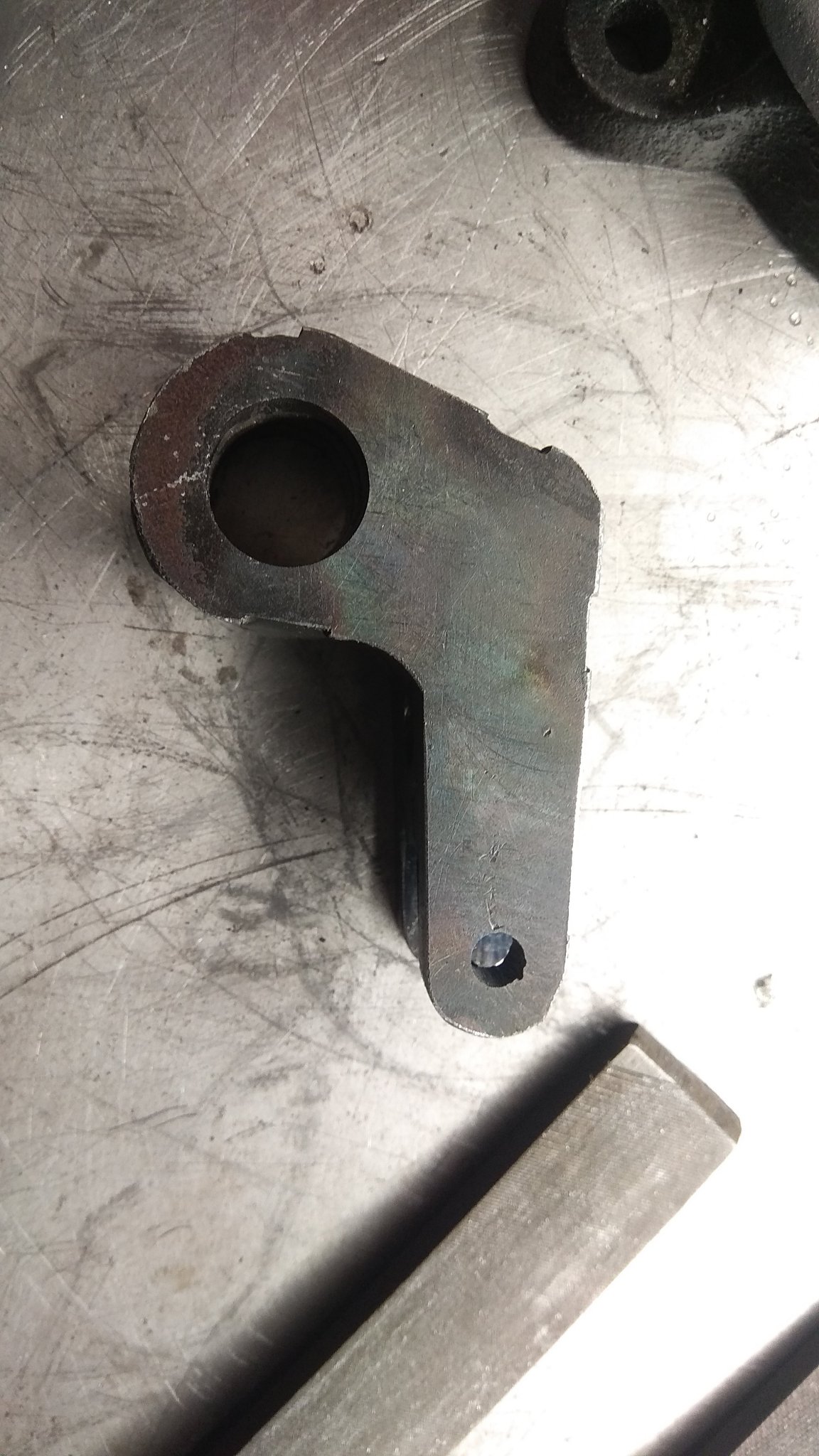

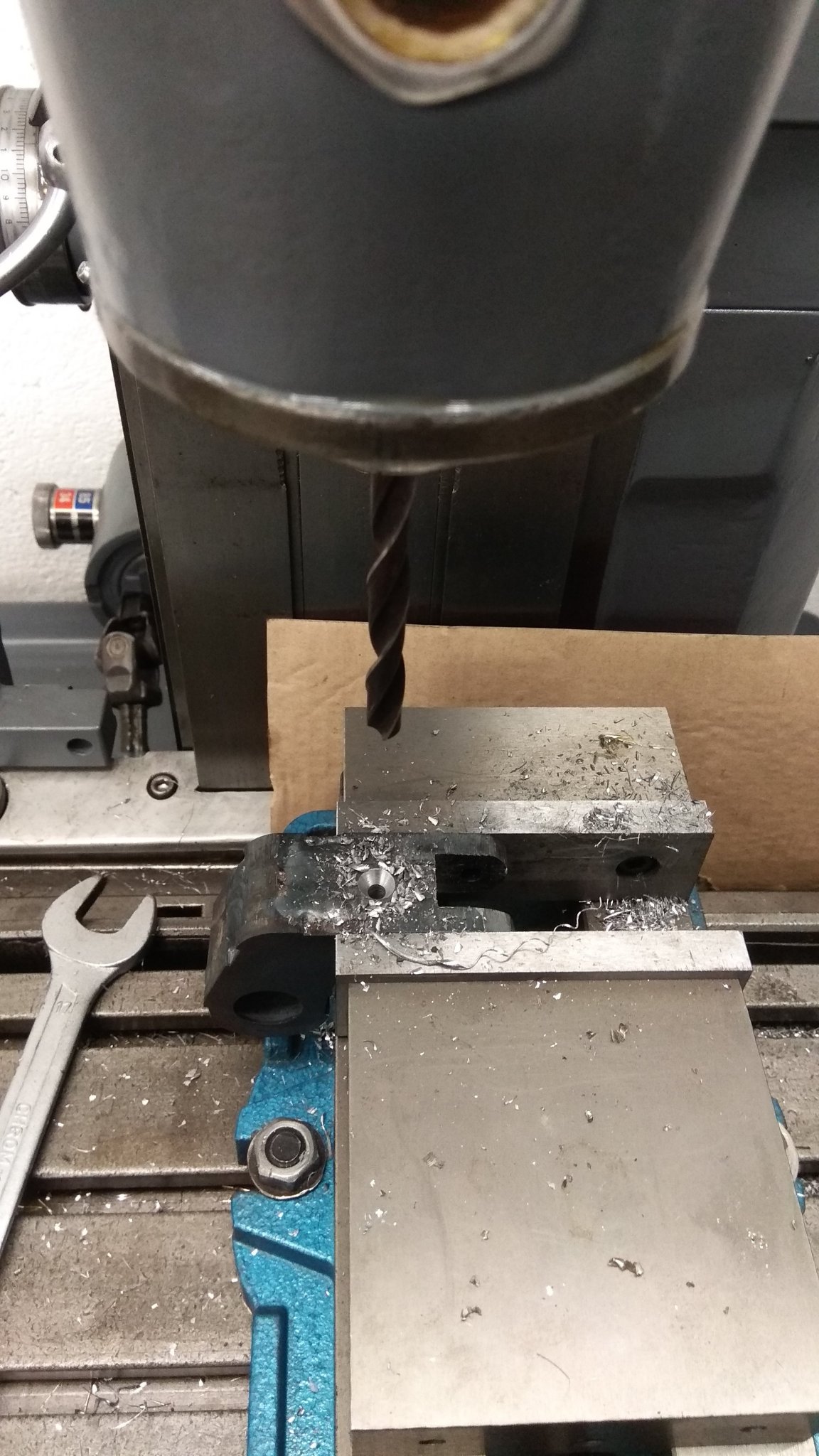

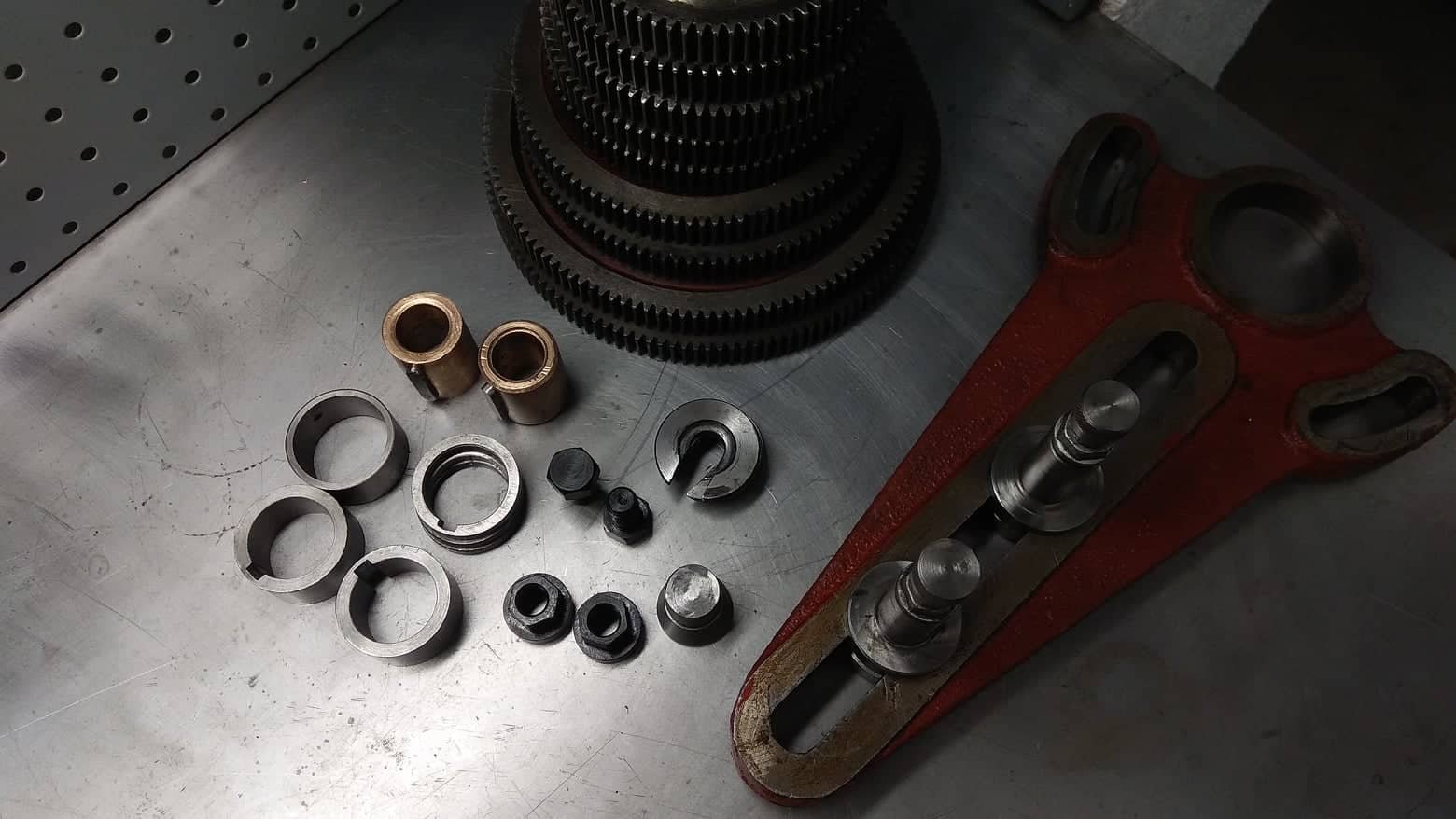

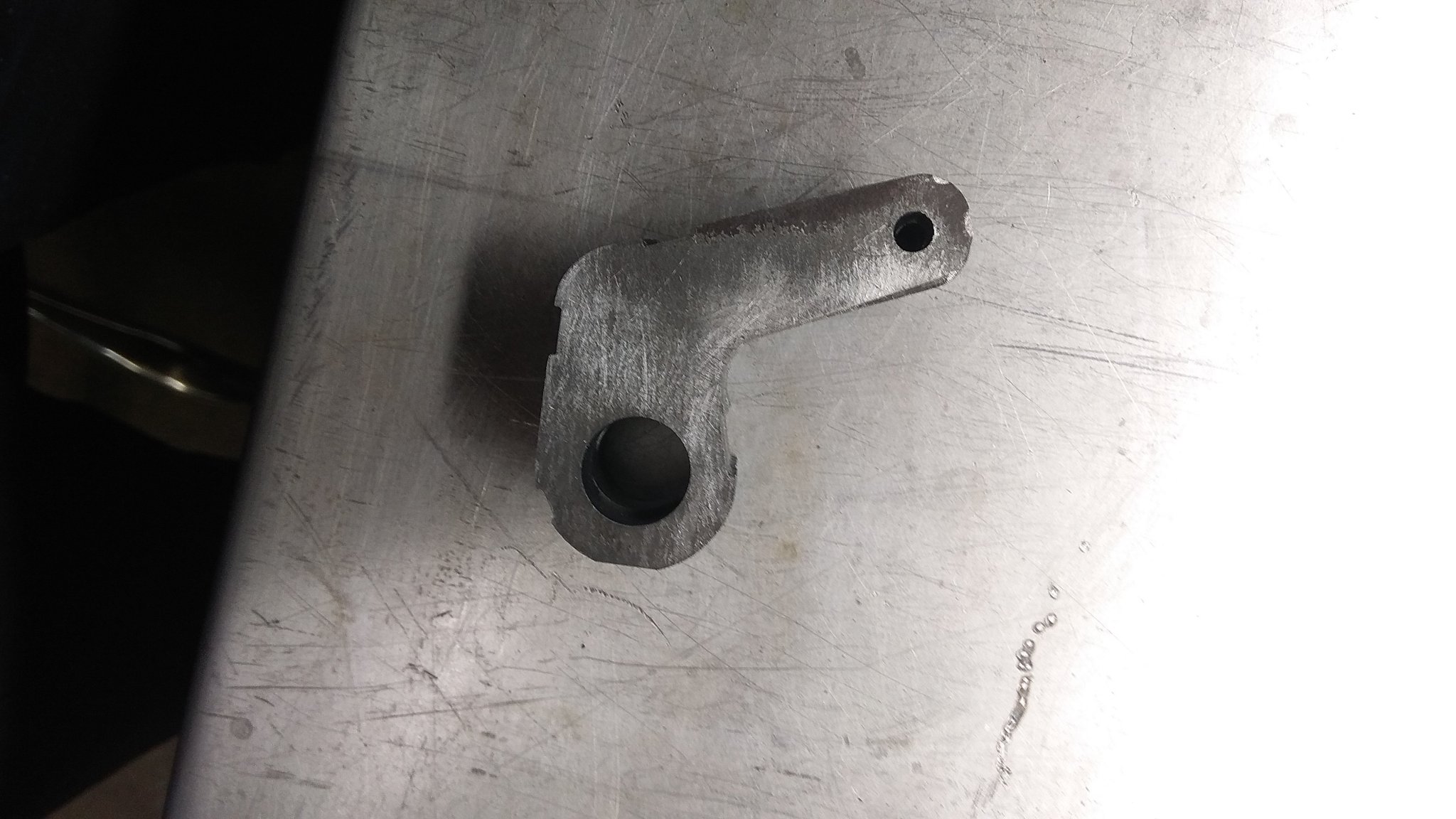

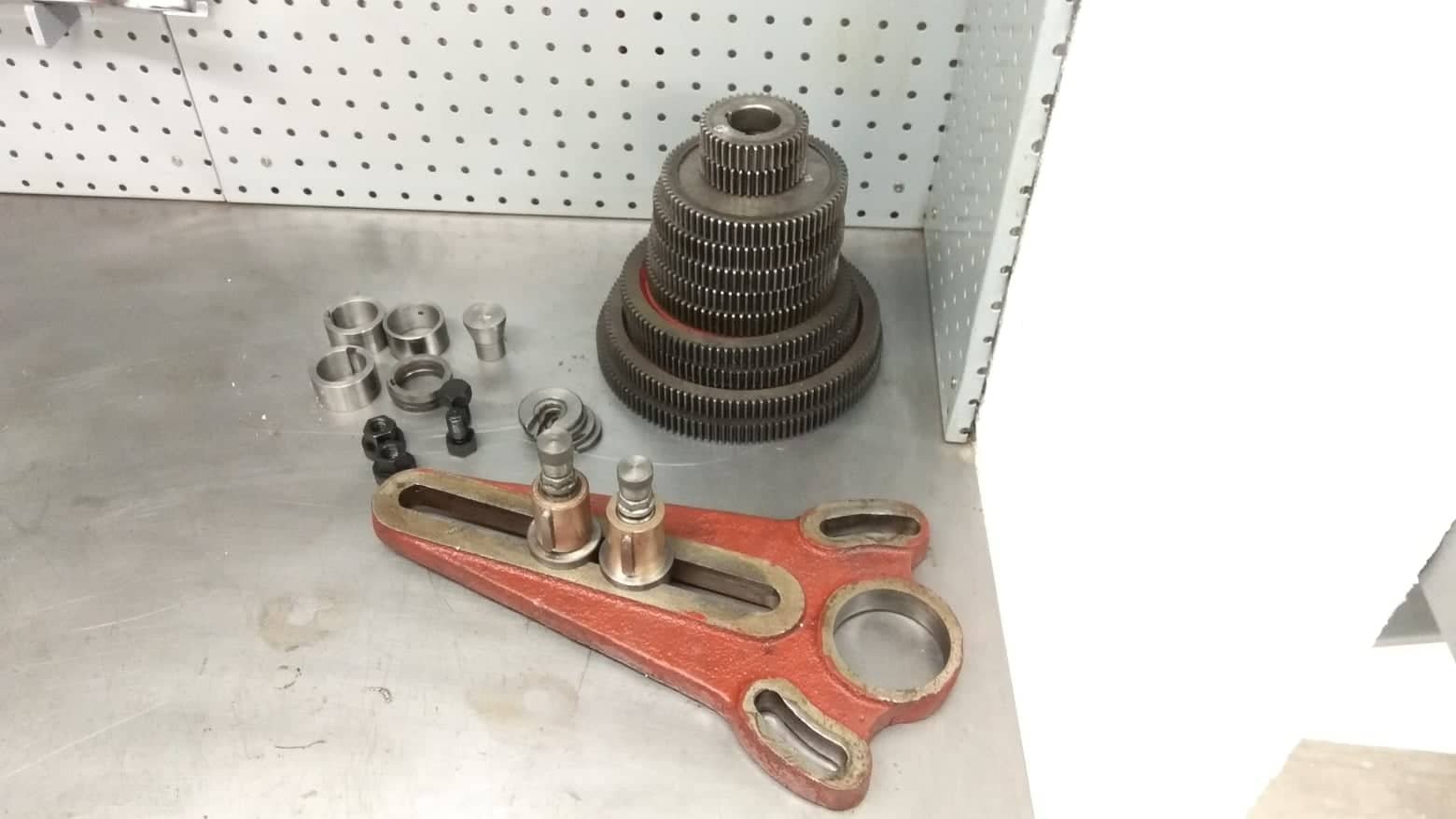

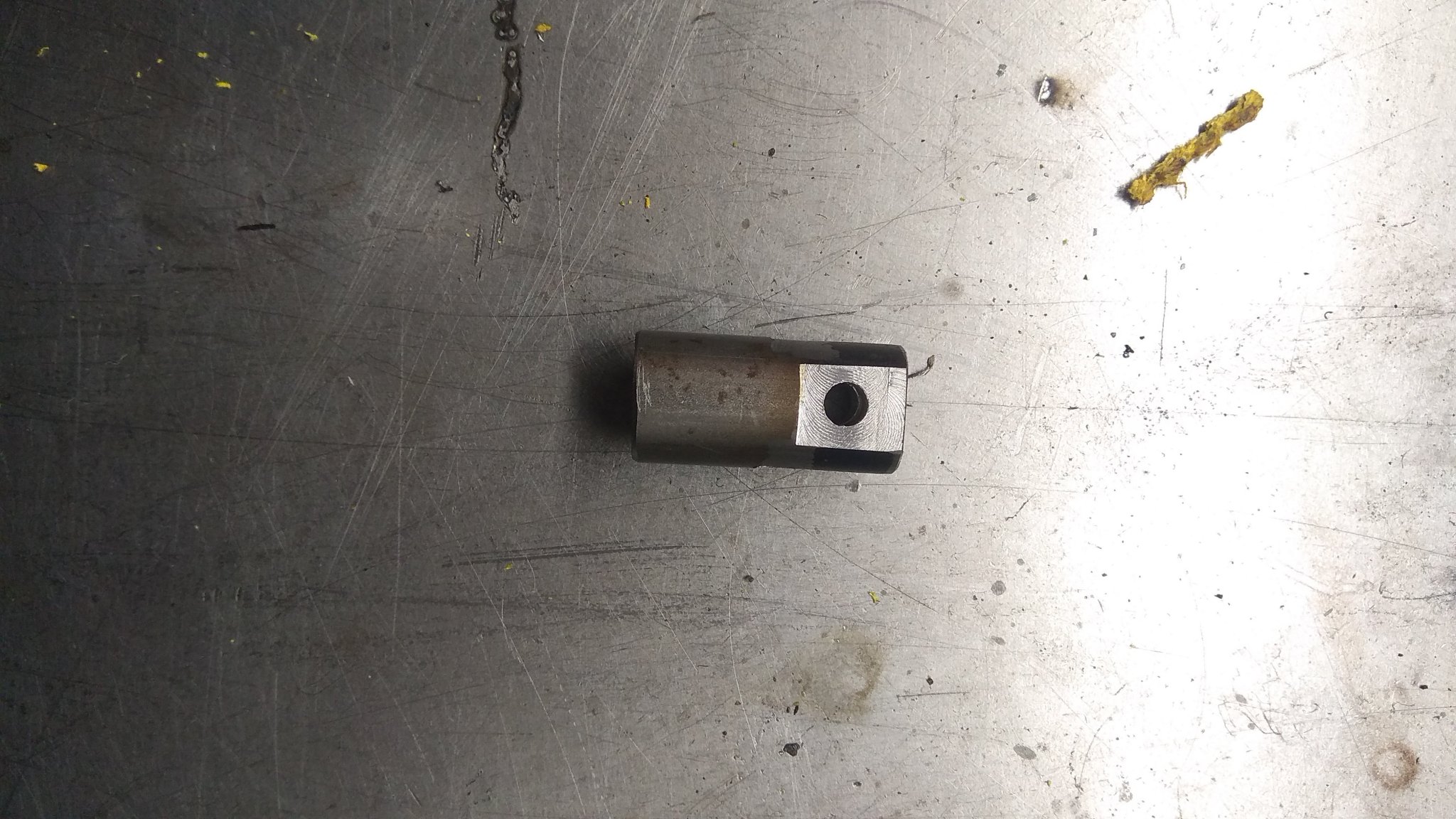

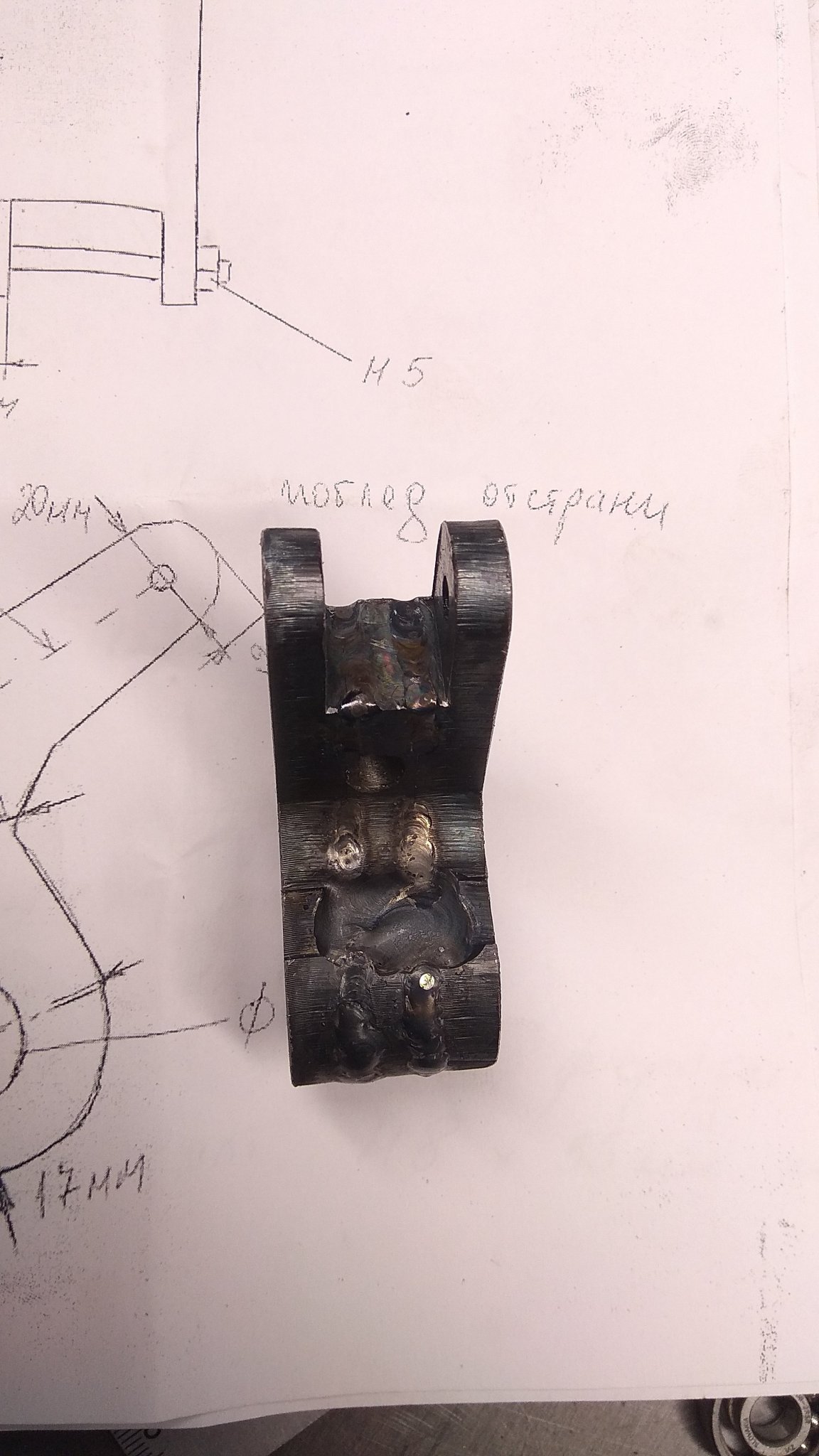

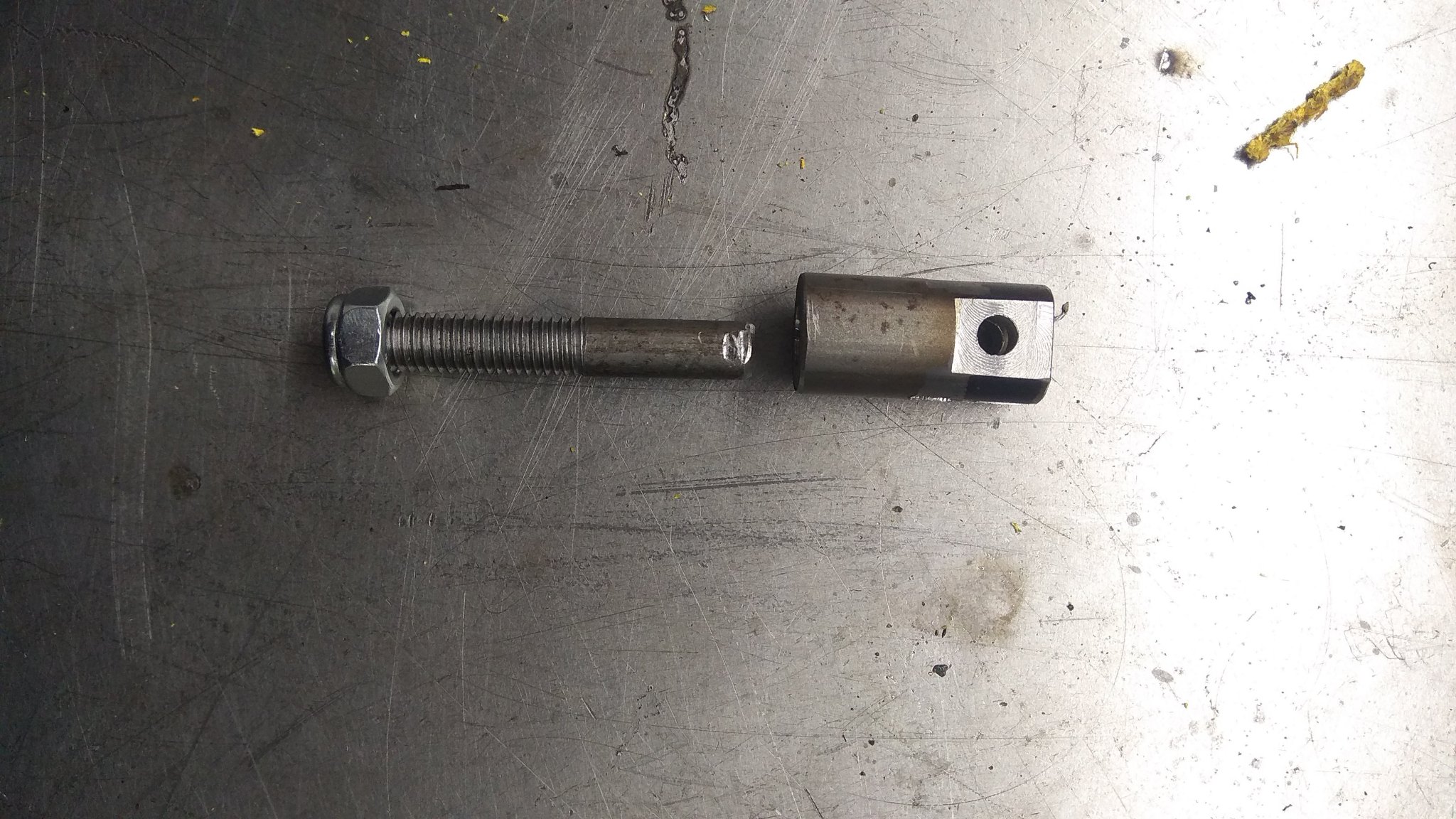

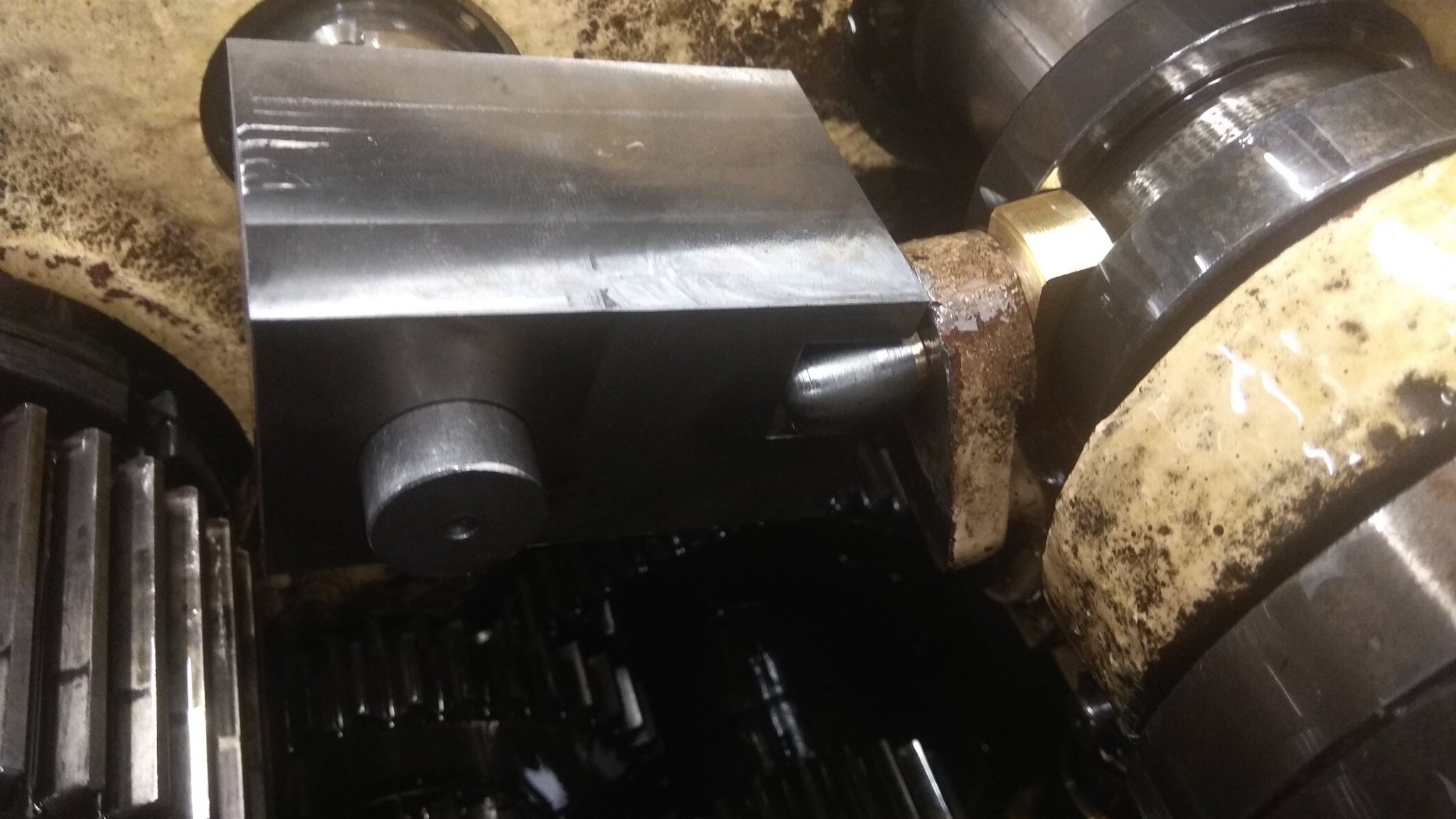

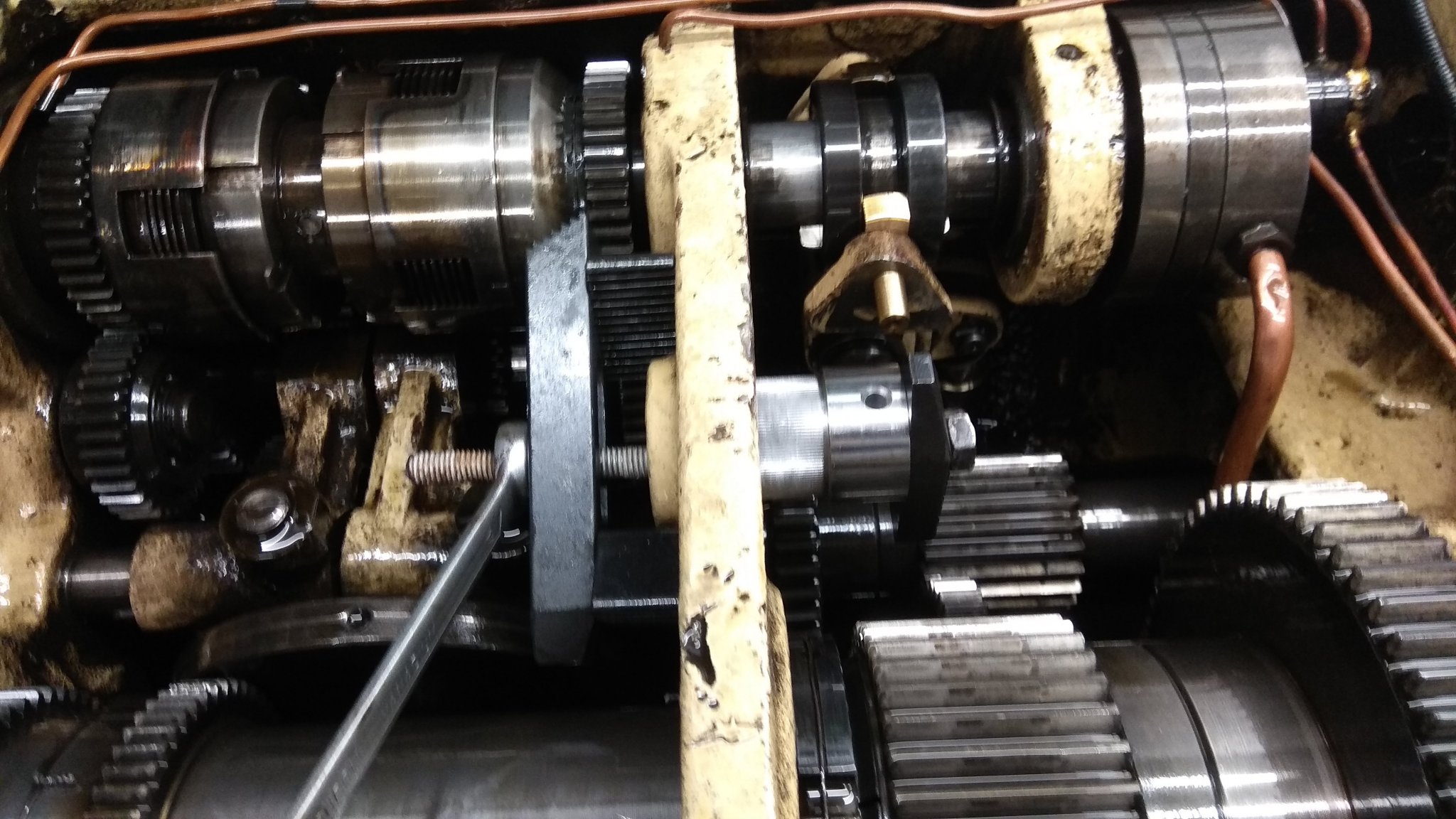

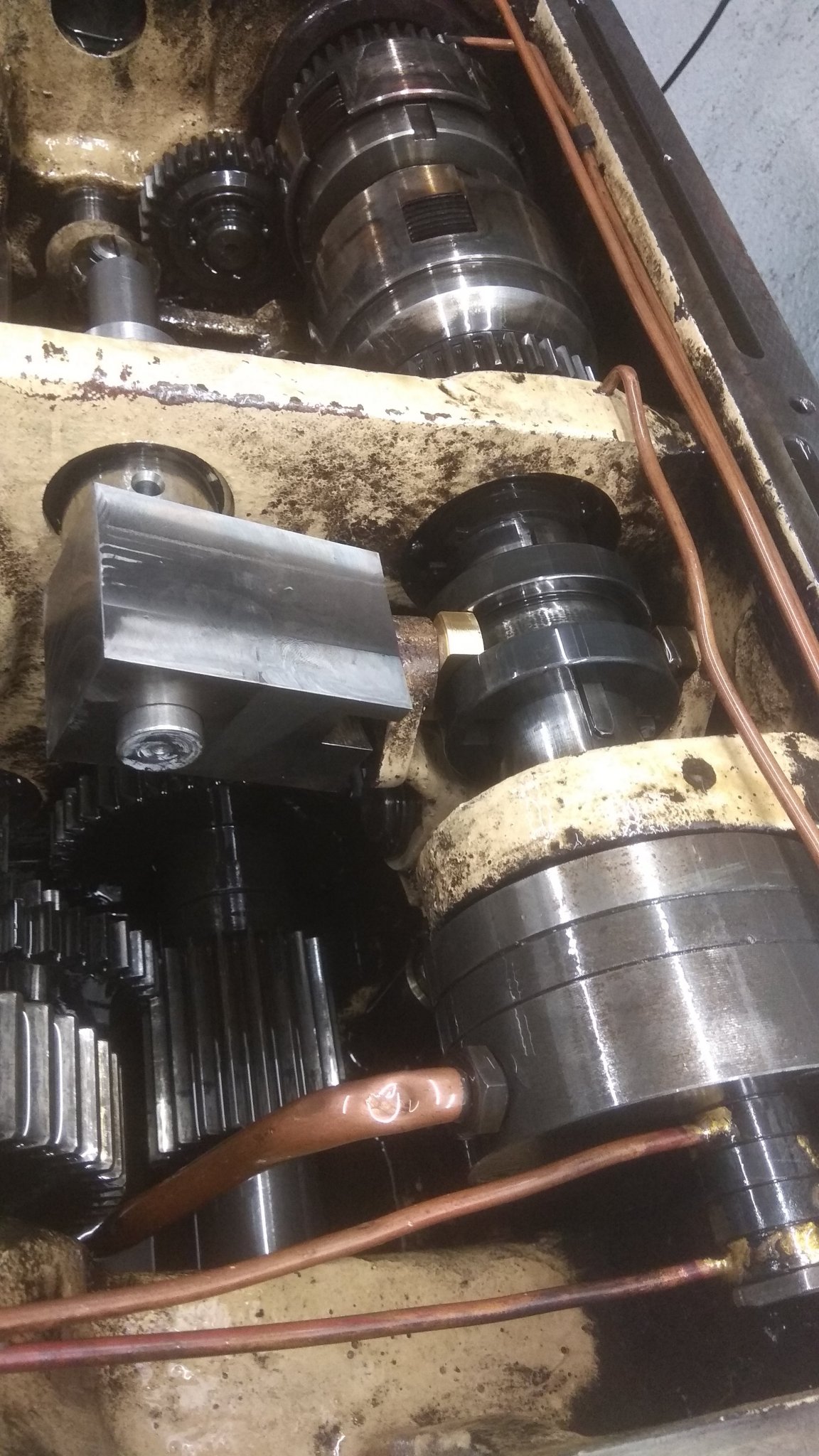

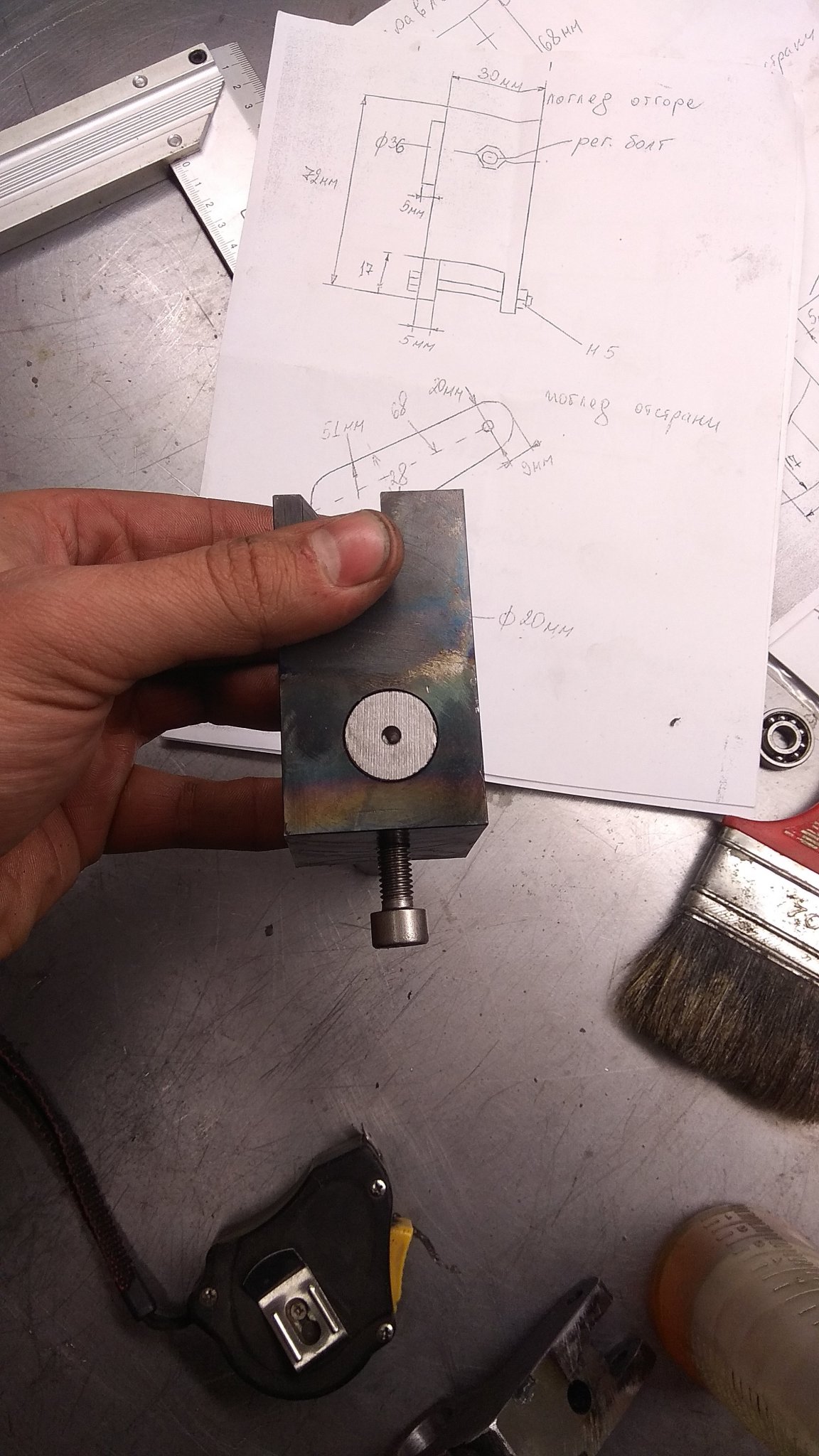

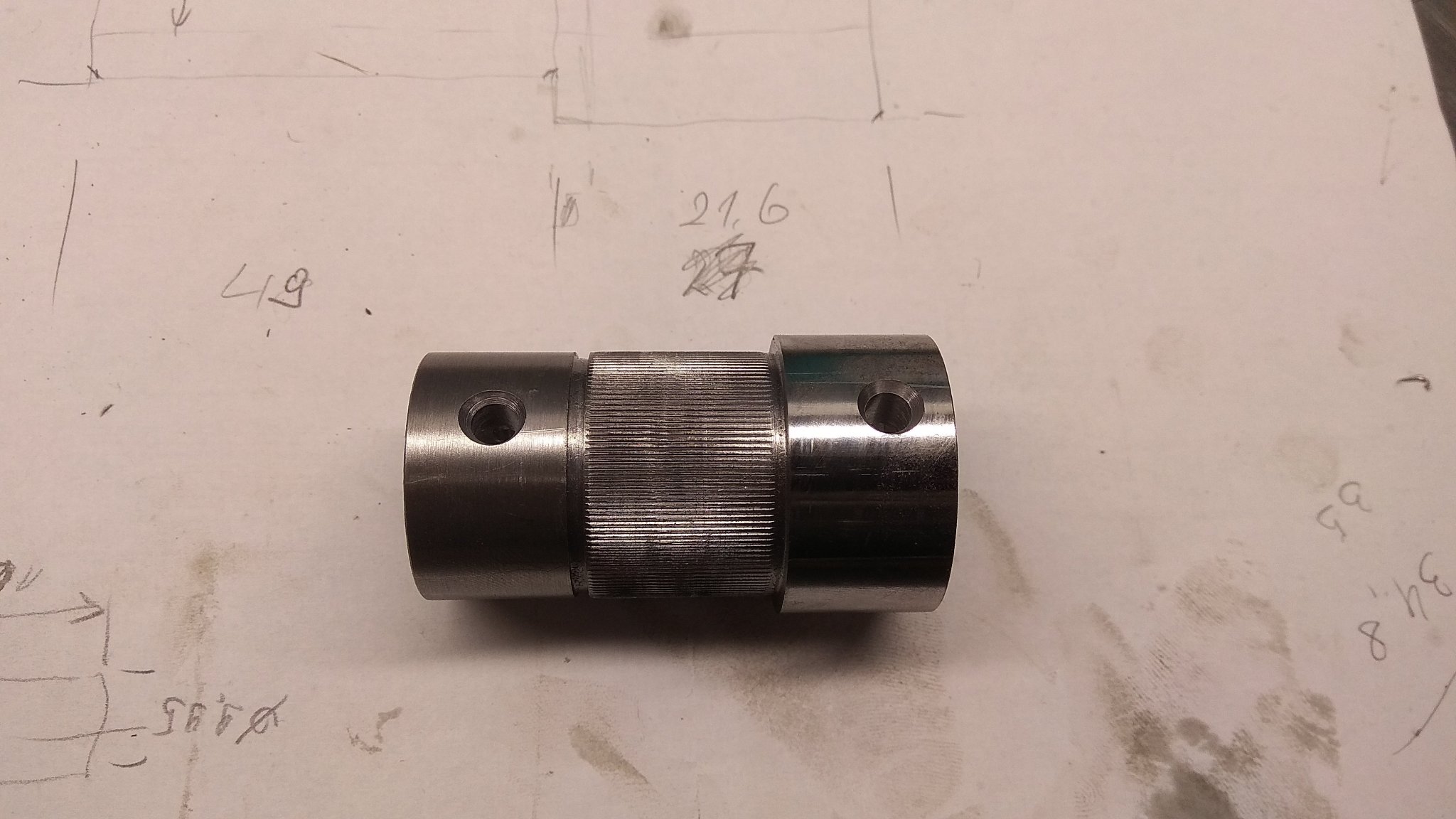

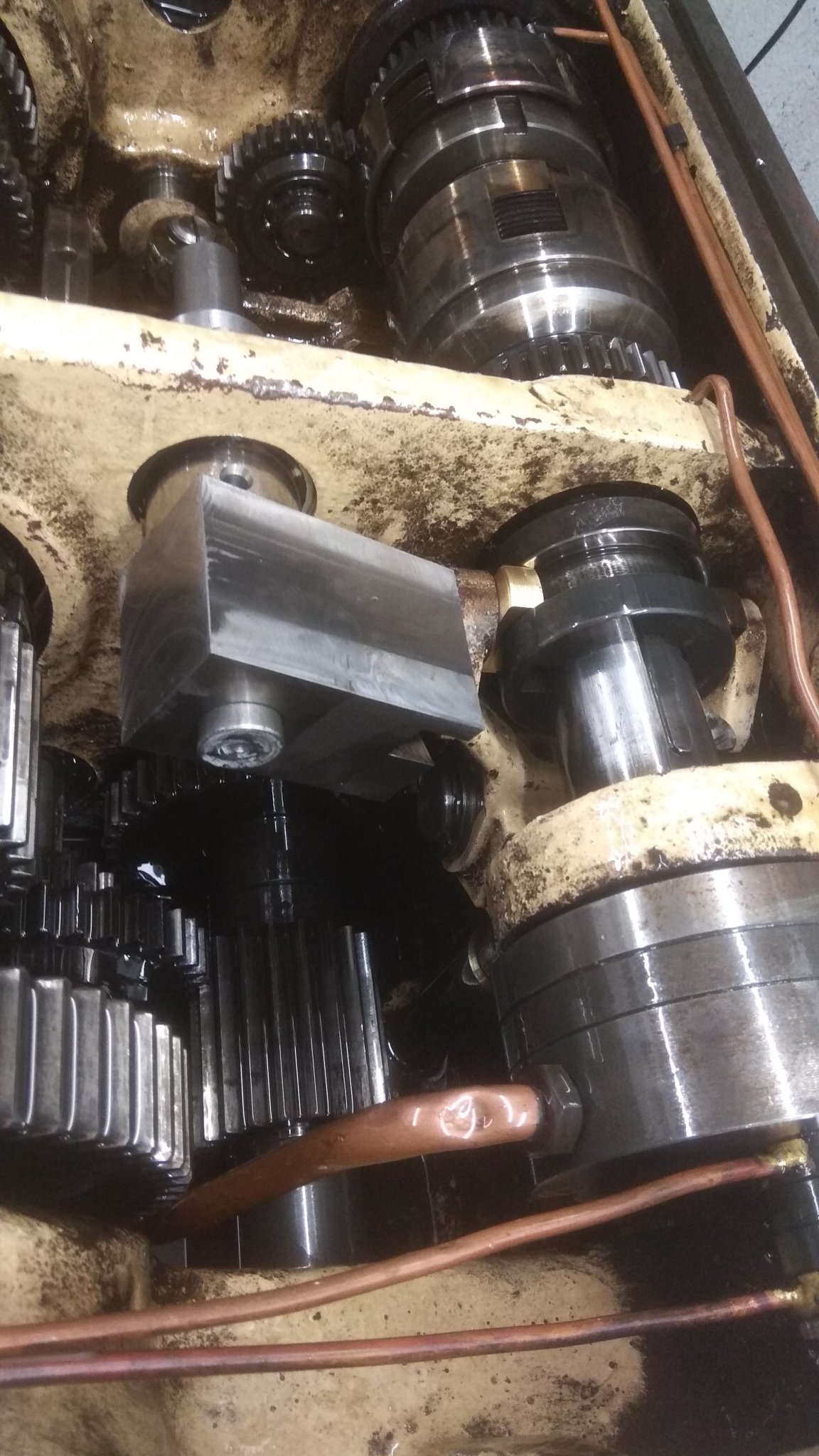

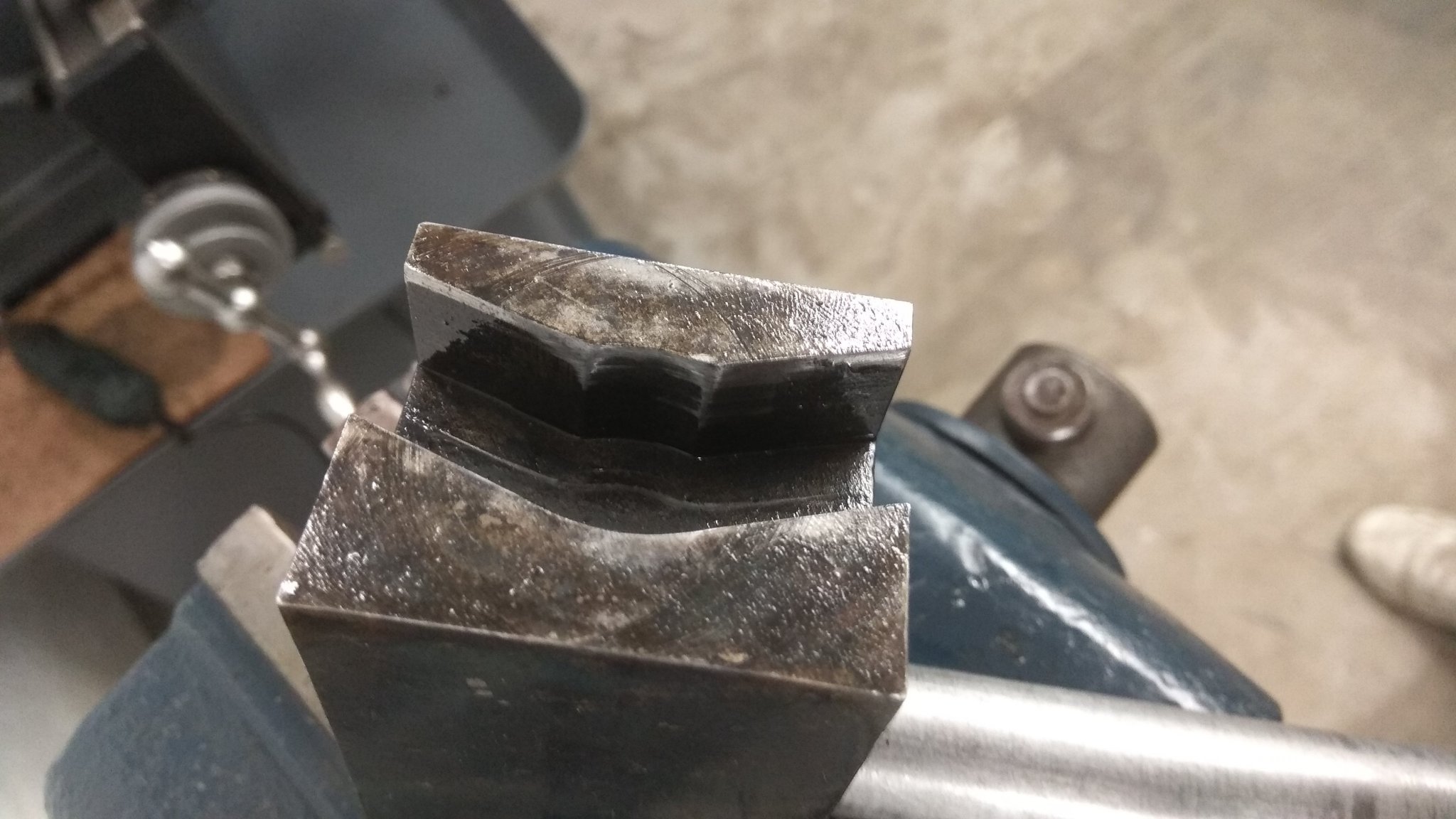

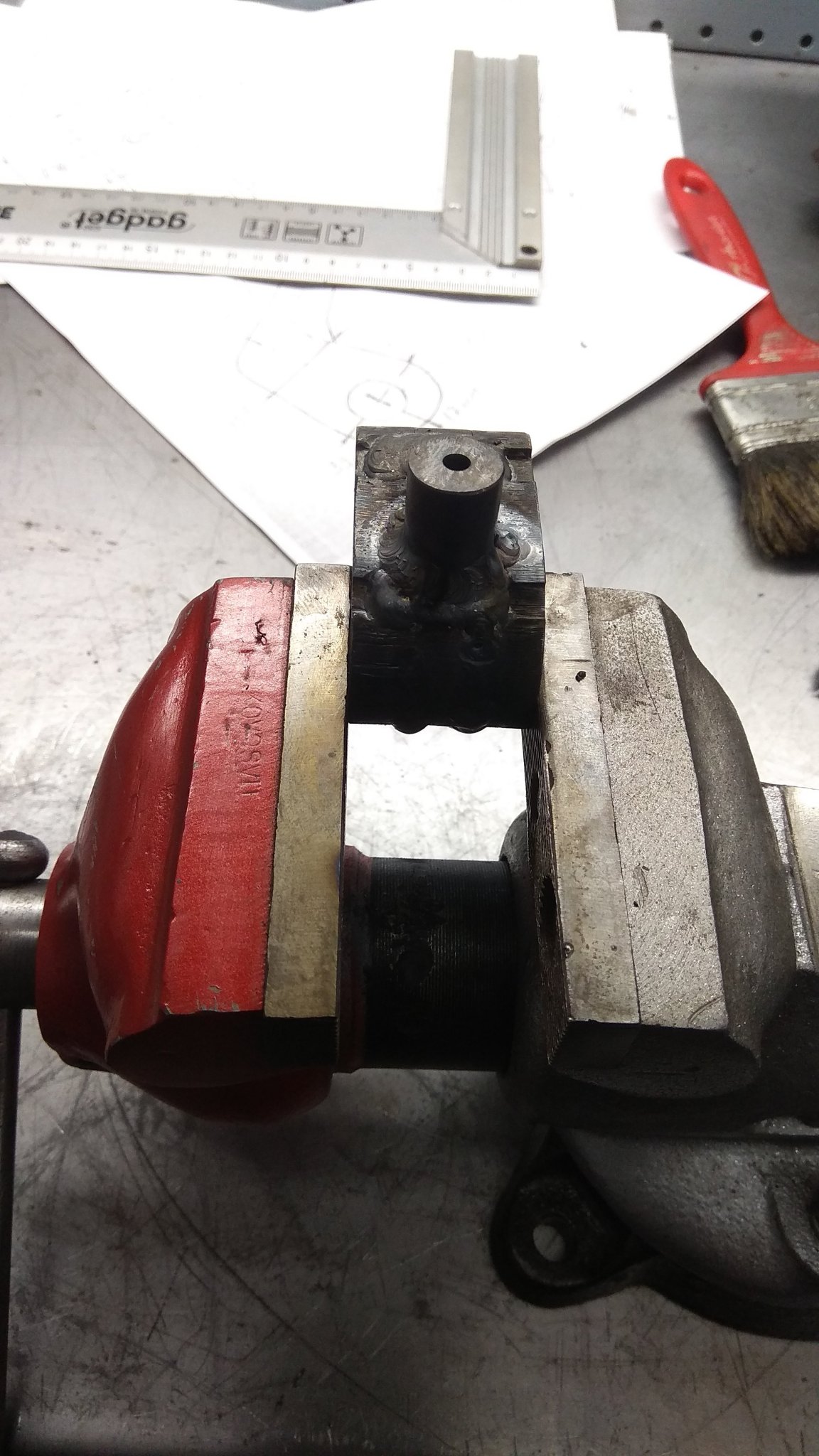

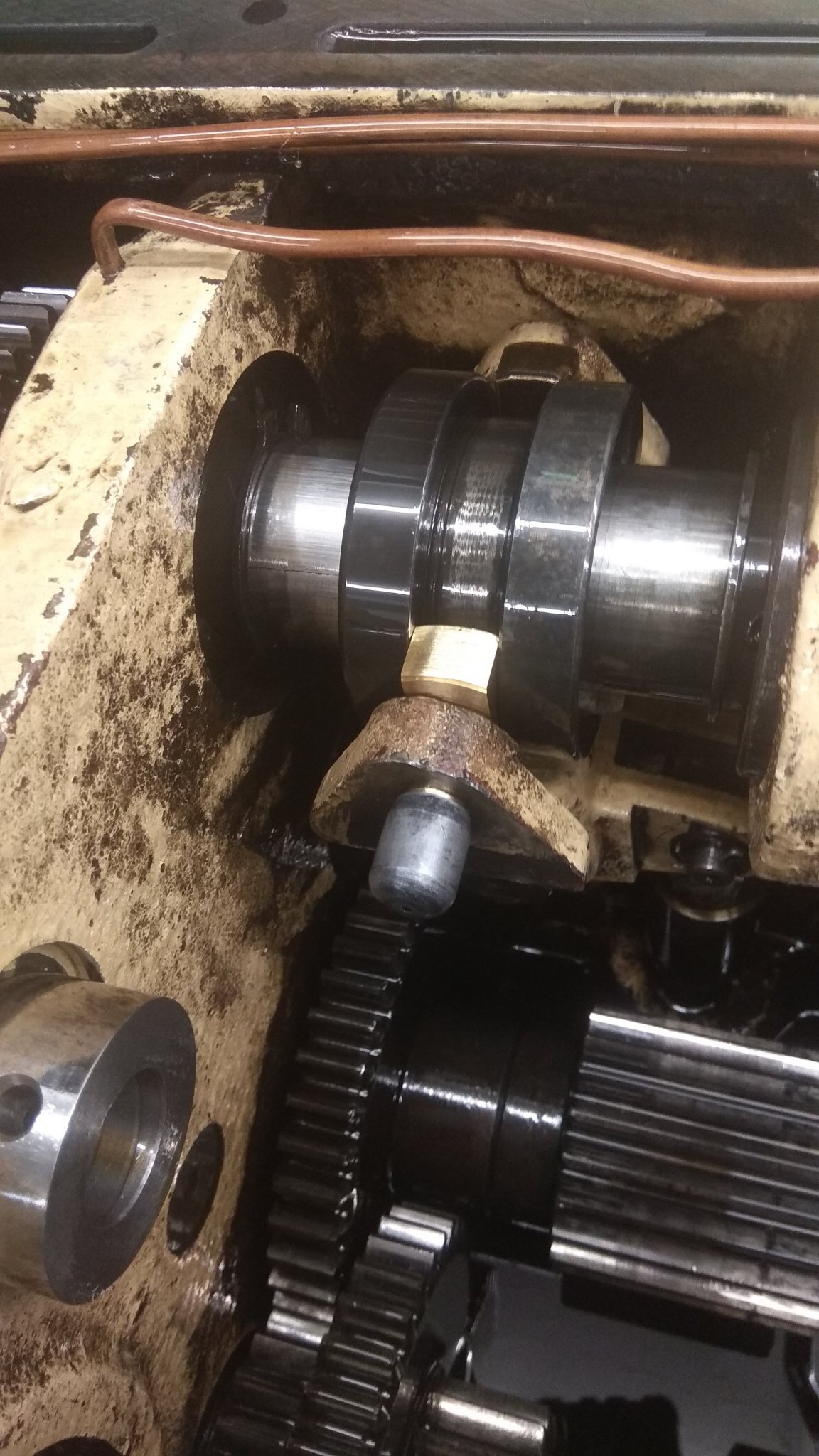

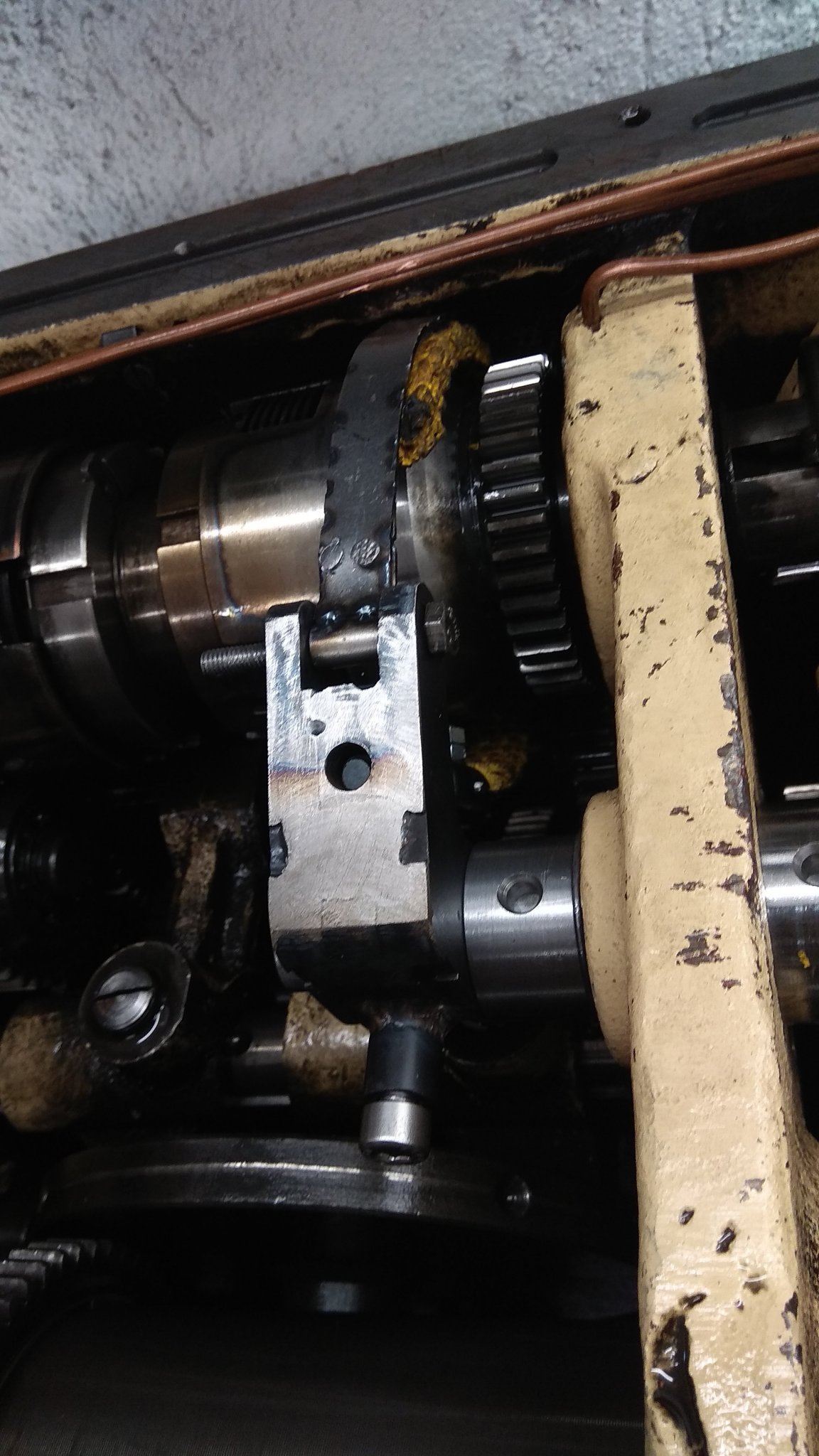

                    Процеса на работа по моята:

                    Натиснете снимката за да я уголемите

Прегледи:128
Размер:363.9 КБ
ID:6524635Натиснете снимката за да я уголемите

Прегледи:129
Размер:339.3 КБ
ID:6524639Натиснете снимката за да я уголемите

Прегледи:129
Размер:259.7 КБ
ID:6524652Натиснете снимката за да я уголемите

Прегледи:127
Размер:258.7 КБ
ID:6524663Натиснете снимката за да я уголемите

Прегледи:127
Размер:293.6 КБ
ID:6524675Натиснете снимката за да я уголемите

Прегледи:127
Размер:311.5 КБ
ID:6524655Натиснете снимката за да я уголемите

Прегледи:127
Размер:277.6 КБ
ID:6524661Натиснете снимката за да я уголемите

Прегледи:127
Размер:243.0 КБ
ID:6524637Натиснете снимката за да я уголемите

Прегледи:127
Размер:305.2 КБ
ID:6524667Натиснете снимката за да я уголемите

Прегледи:129
Размер:318.9 КБ
ID:6524641Натиснете снимката за да я уголемите

Прегледи:132
Размер:366.7 КБ
ID:6524679

                    Натиснете снимката за да я уголемите

Прегледи:128
Размер:326.7 КБ
ID:6524665Натиснете снимката за да я уголемите

Прегледи:129
Размер:447.5 КБ
ID:6524634Натиснете снимката за да я уголемите

Прегледи:128
Размер:261.2 КБ
ID:6524643Натиснете снимката за да я уголемите

Прегледи:128
Размер:346.3 КБ
ID:6524678

                    Натиснете снимката за да я уголемите

Прегледи:128
Размер:344.0 КБ
ID:6524709Натиснете снимката за да я уголемите

Прегледи:128
Размер:414.7 КБ
ID:6524694Натиснете снимката за да я уголемите

Прегледи:128
Размер:336.6 КБ
ID:6524664Натиснете снимката за да я уголемите

Прегледи:128
Размер:304.6 КБ
ID:6524662Натиснете снимката за да я уголемите

Прегледи:127
Размер:283.5 КБ
ID:6524647Натиснете снимката за да я уголемите

Прегледи:128
Размер:341.3 КБ
ID:6524658Натиснете снимката за да я уголемите

Прегледи:127
Размер:249.4 КБ
ID:6524656Натиснете снимката за да я уголемите

Прегледи:128
Размер:263.4 КБ
ID:6524653Натиснете снимката за да я уголемите

Прегледи:130
Размер:319.8 КБ
ID:6524674Натиснете снимката за да я уголемите

Прегледи:128
Размер:326.9 КБ
ID:6524684Натиснете снимката за да я уголемите

Прегледи:129
Размер:506.5 КБ
ID:6524685Натиснете снимката за да я уголемите

Прегледи:128
Размер:349.1 КБ
ID:6524670Натиснете снимката за да я уголемите

Прегледи:129
Размер:239.4 КБ
ID:6524648Натиснете снимката за да я уголемите

Прегледи:130
Размер:306.0 КБ
ID:6524642Натиснете снимката за да я уголемите

Прегледи:129
Размер:302.5 КБ
ID:6524649Натиснете снимката за да я уголемите

Прегледи:128
Размер:249.2 КБ
ID:6524650Натиснете снимката за да я уголемите

Прегледи:128
Размер:285.0 КБ
ID:6524657Натиснете снимката за да я уголемите

Прегледи:128
Размер:359.4 КБ
ID:6524704Натиснете снимката за да я уголемите

Прегледи:129
Размер:355.9 КБ
ID:6524659Натиснете снимката за да я уголемите

Прегледи:128
Размер:255.3 КБ
ID:6524666Натиснете снимката за да я уголемите

Прегледи:128
Размер:302.9 КБ
ID:6524660Натиснете снимката за да я уголемите

Прегледи:129
Размер:418.2 КБ
ID:6524668Натиснете снимката за да я уголемите

Прегледи:128
Размер:367.5 КБ
ID:6524672Натиснете снимката за да я уголемите

Прегледи:128
Размер:312.0 КБ
ID:6524676Натиснете снимката за да я уголемите

Прегледи:129
Размер:309.7 КБ
ID:6524677Натиснете снимката за да я уголемите

Прегледи:130
Размер:409.4 КБ
ID:6524680Натиснете снимката за да я уголемите

Прегледи:128
Размер:365.9 КБ
ID:6524682Натиснете снимката за да я уголемите

Прегледи:129
Размер:450.4 КБ
ID:6524683Натиснете снимката за да я уголемите

Прегледи:131
Размер:358.8 КБ
ID:6524686Натиснете снимката за да я уголемите

Прегледи:129
Размер:505.4 КБ
ID:6524699Натиснете снимката за да я уголемите

Прегледи:128
Размер:242.0 КБ
ID:6524714Натиснете снимката за да я уголемите

Прегледи:130
Размер:328.8 КБ
ID:6524671Натиснете снимката за да я уголемите

Прегледи:129
Размер:527.5 КБ
ID:6524695Натиснете снимката за да я уголемите

Прегледи:132
Размер:323.6 КБ
ID:6524687

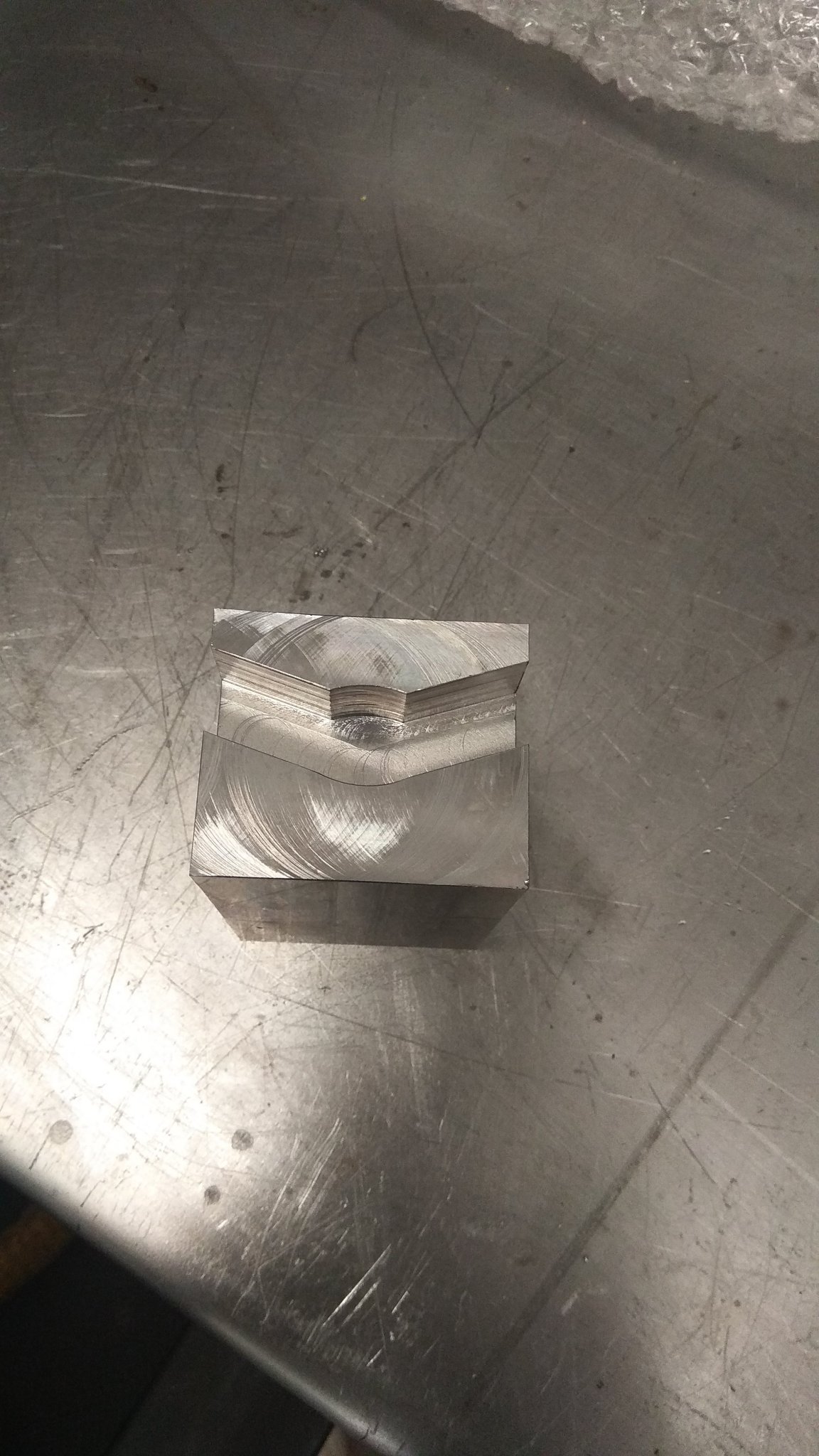

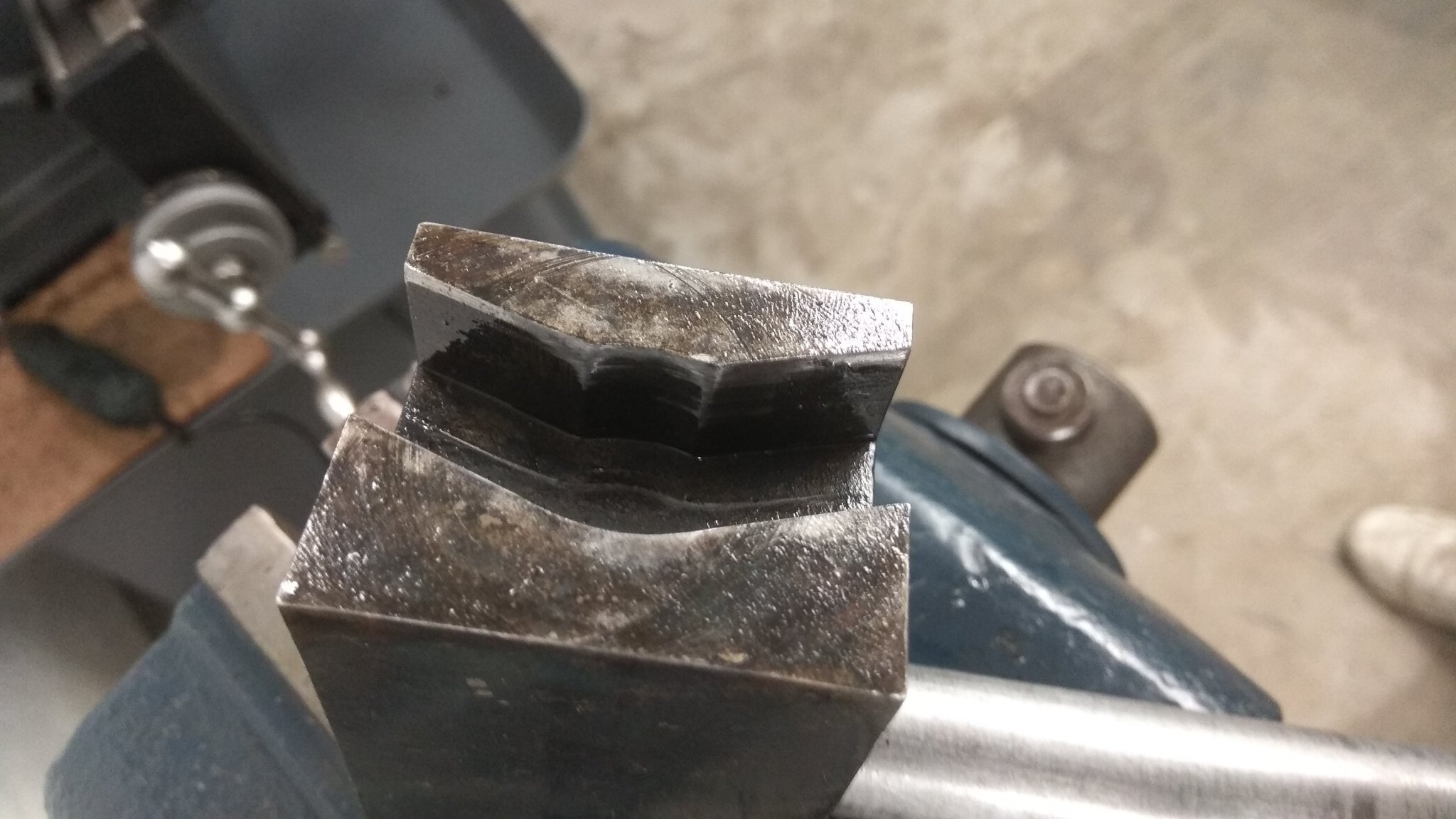

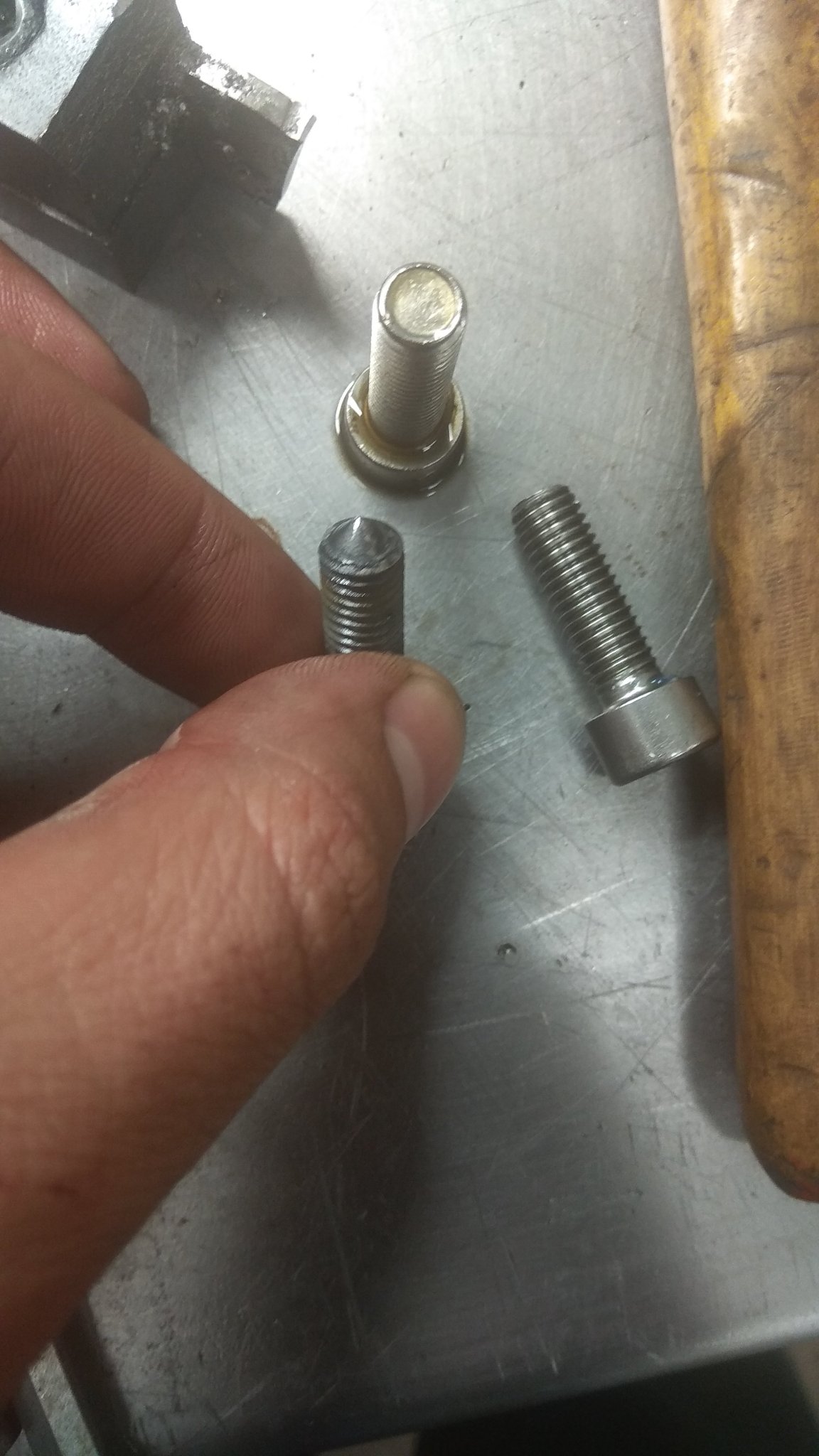

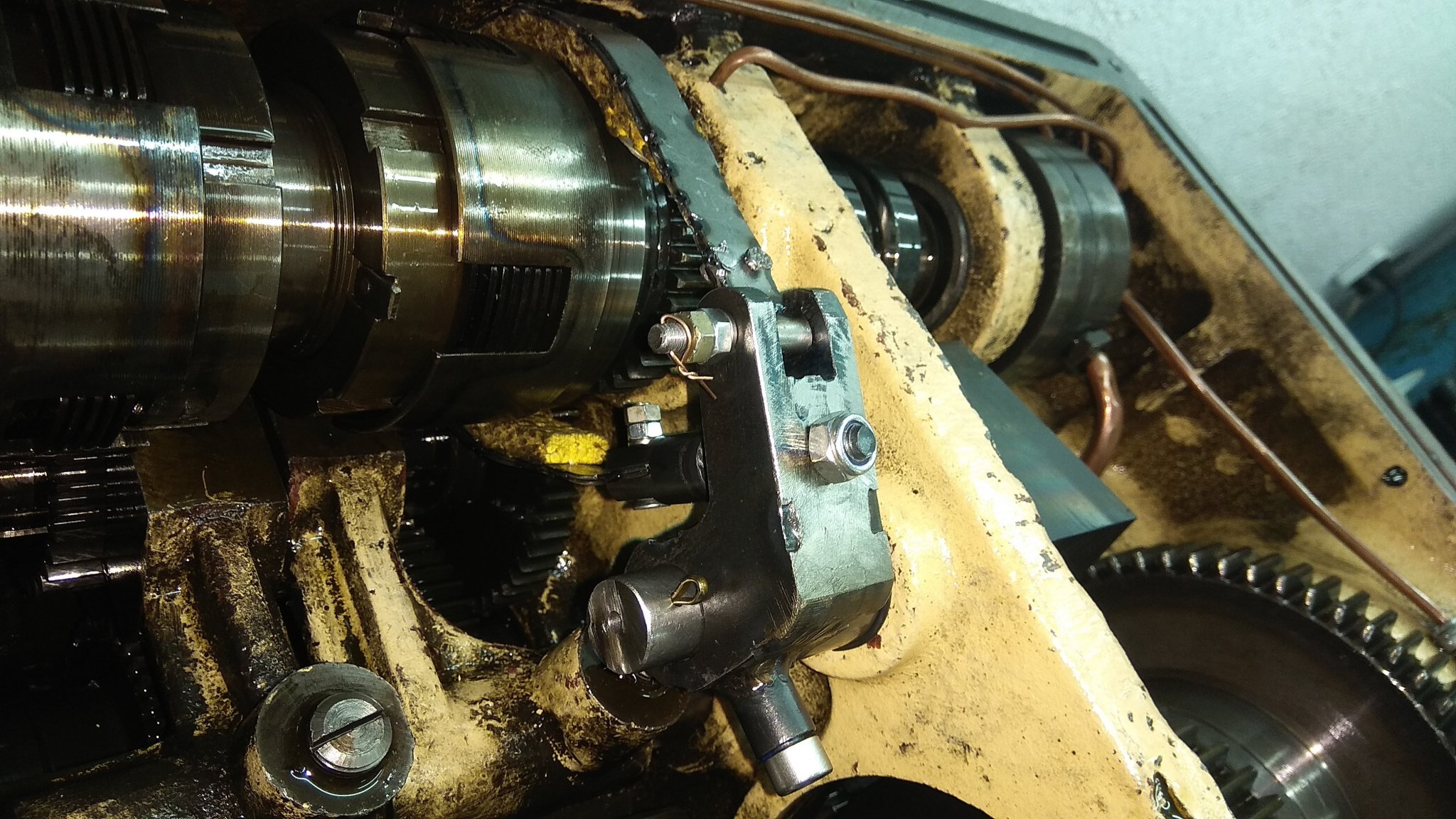

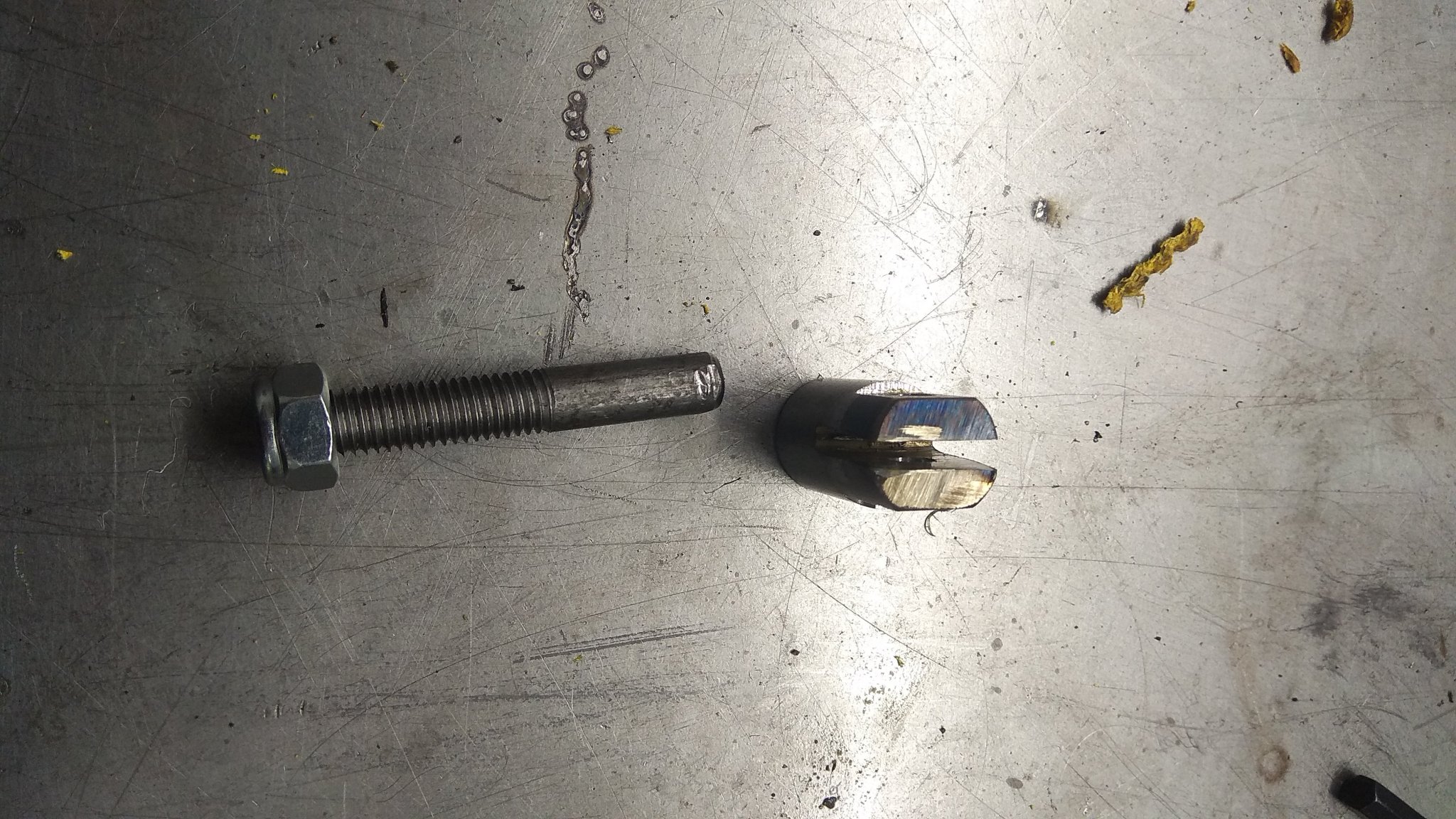

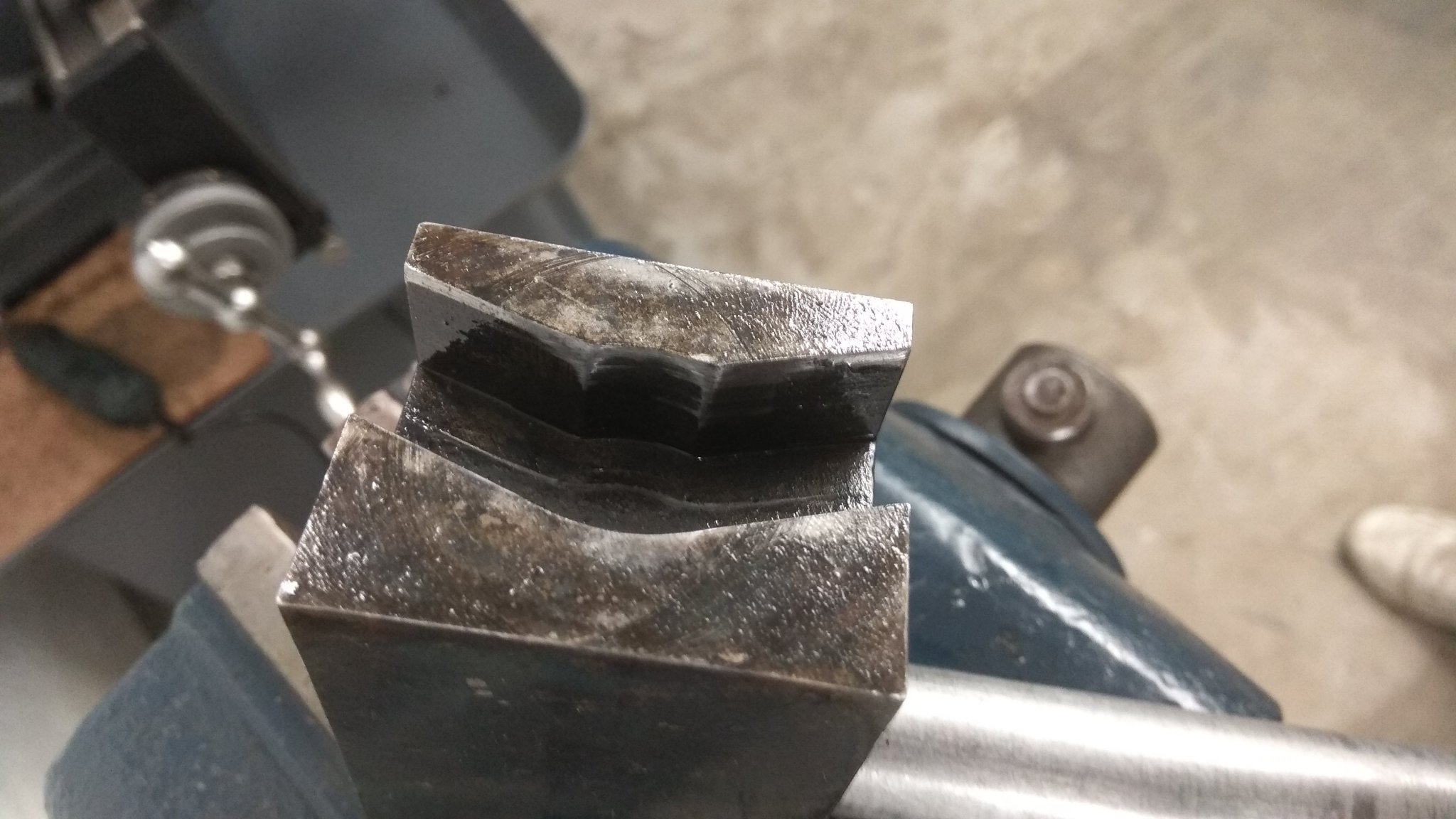

                    Всички детайли са направени от Ст45. В-образния канал на плъзгача и направляващата ролка са закалени до към 53-54 HRC. Останалите компоненти са в суров вид от същия материал.

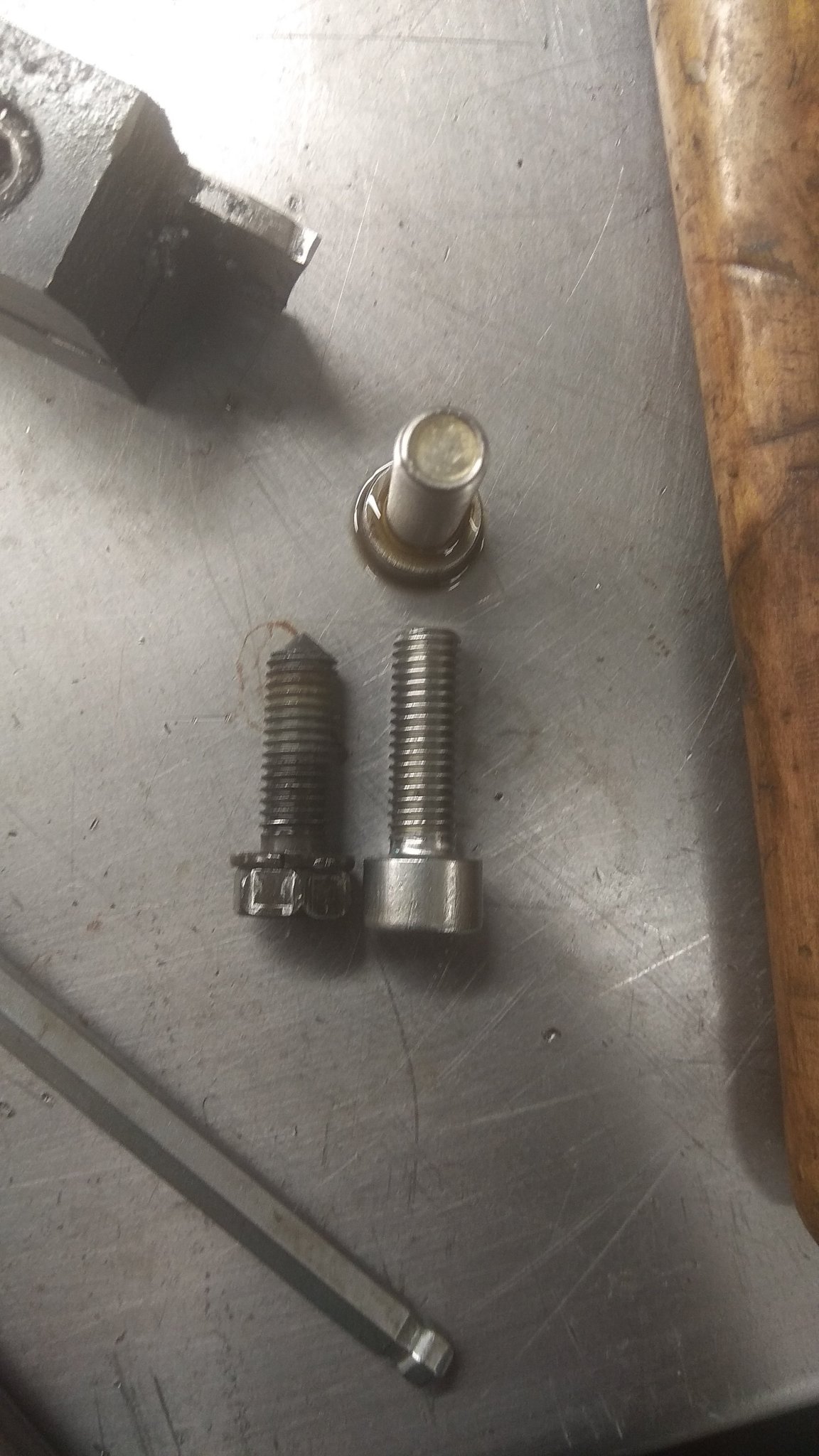

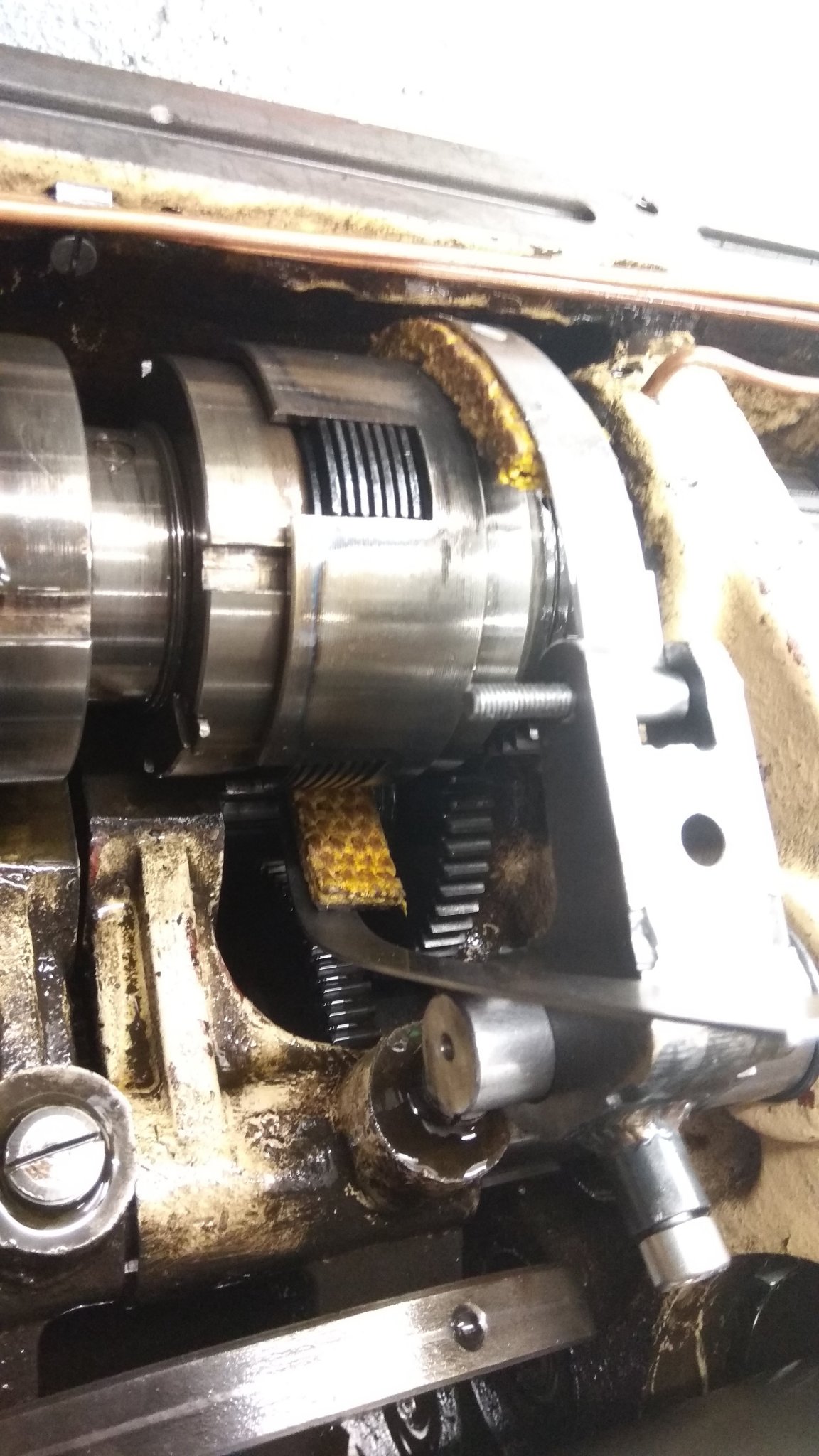

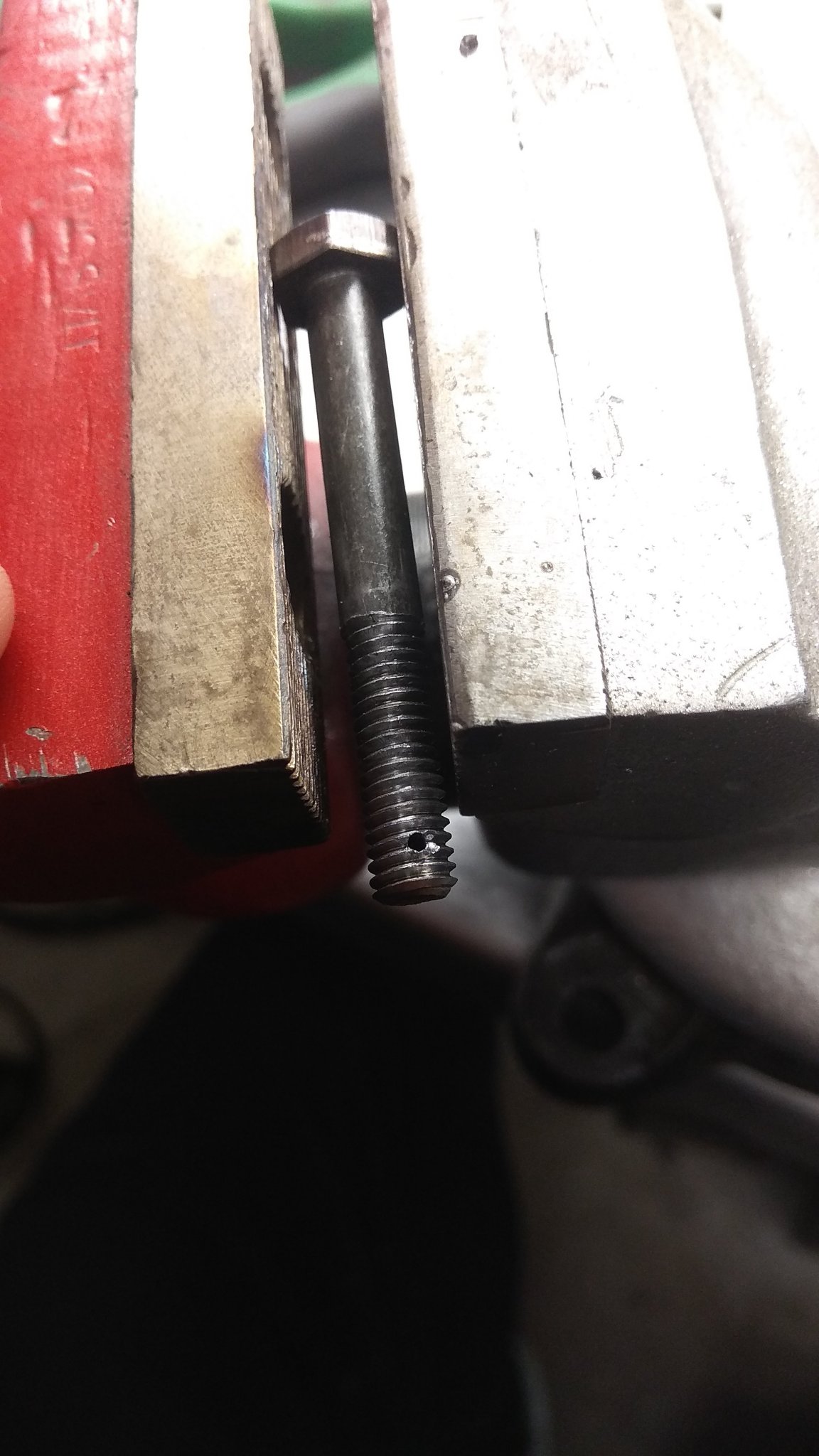

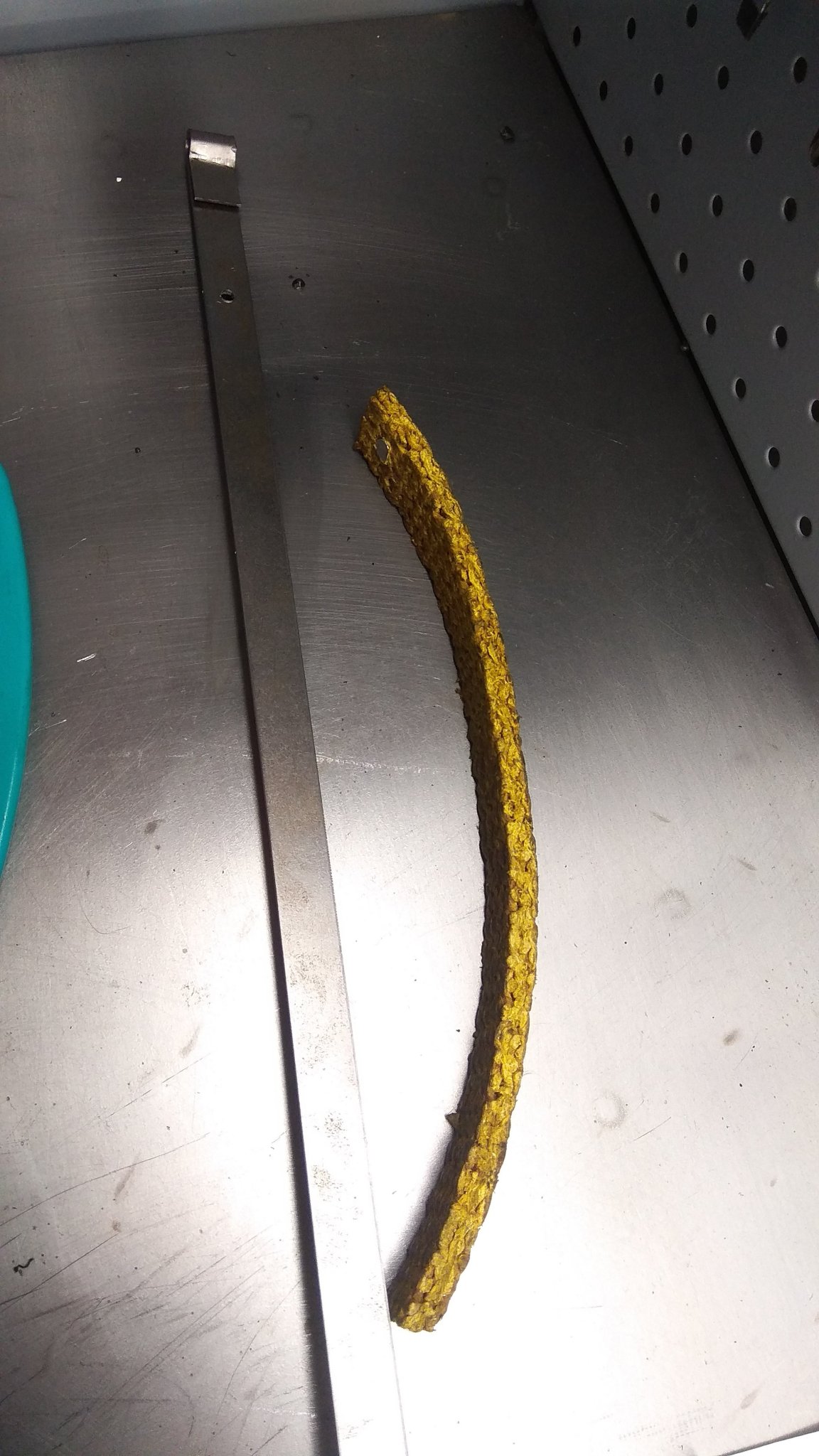

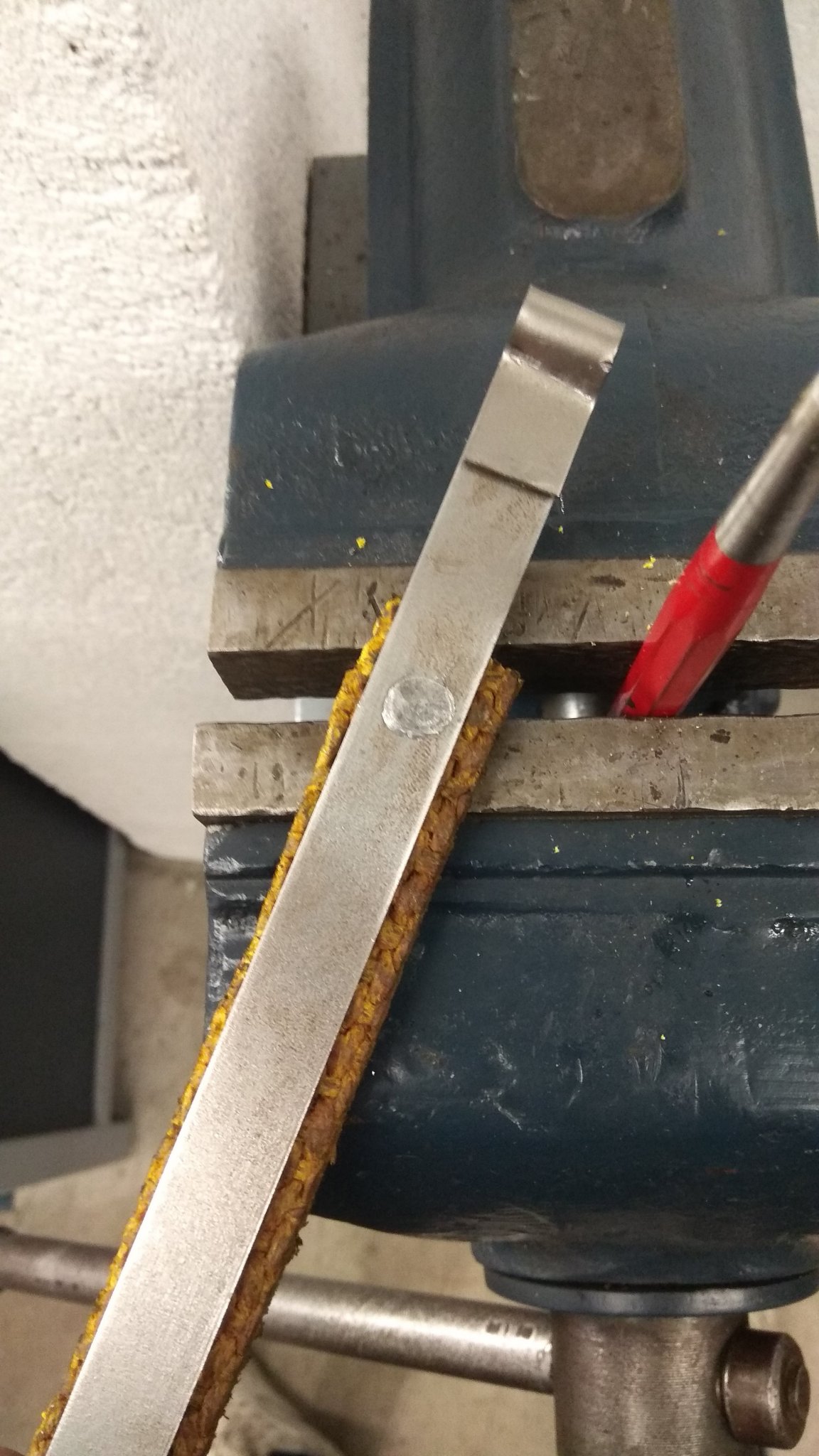

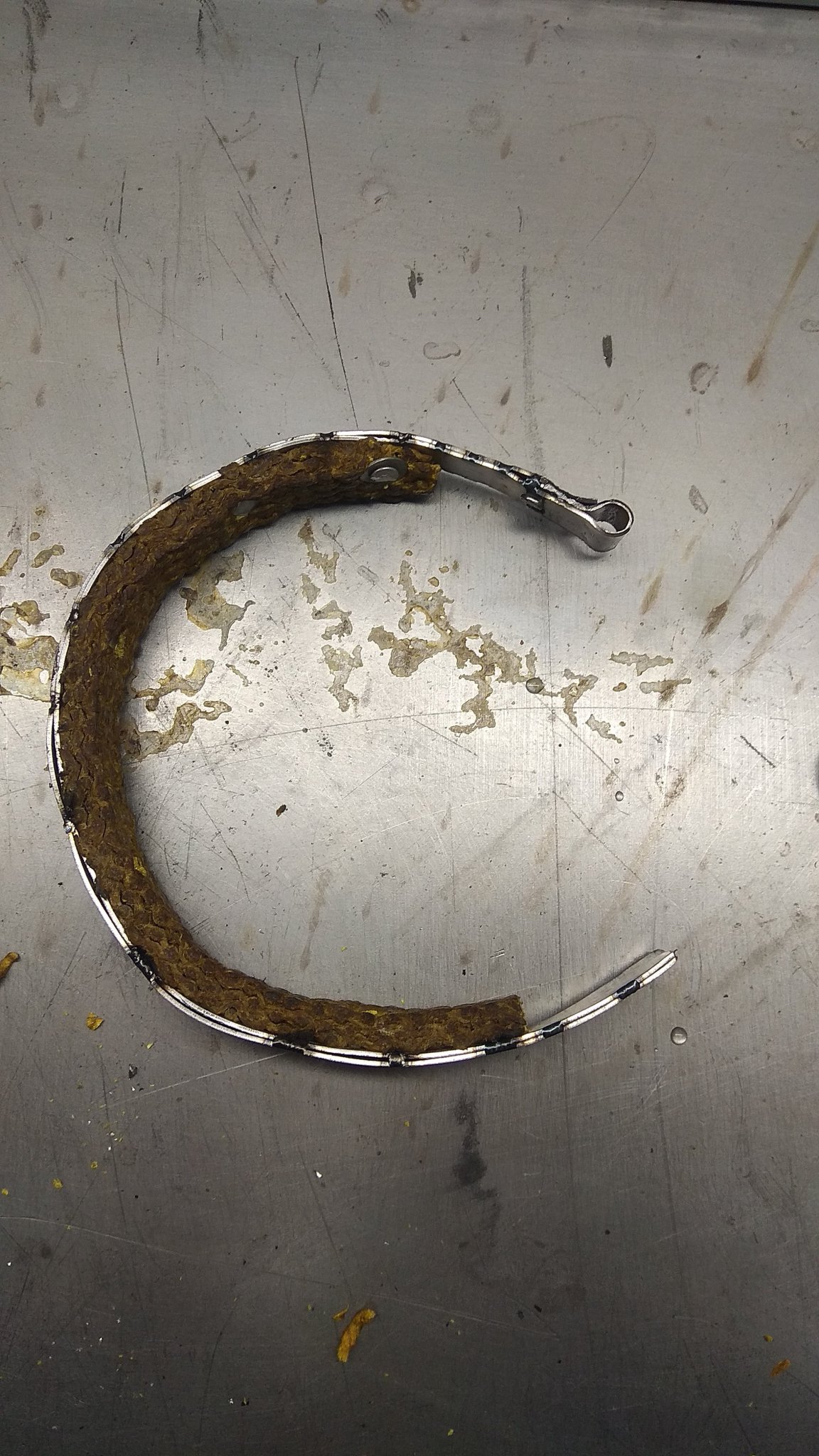

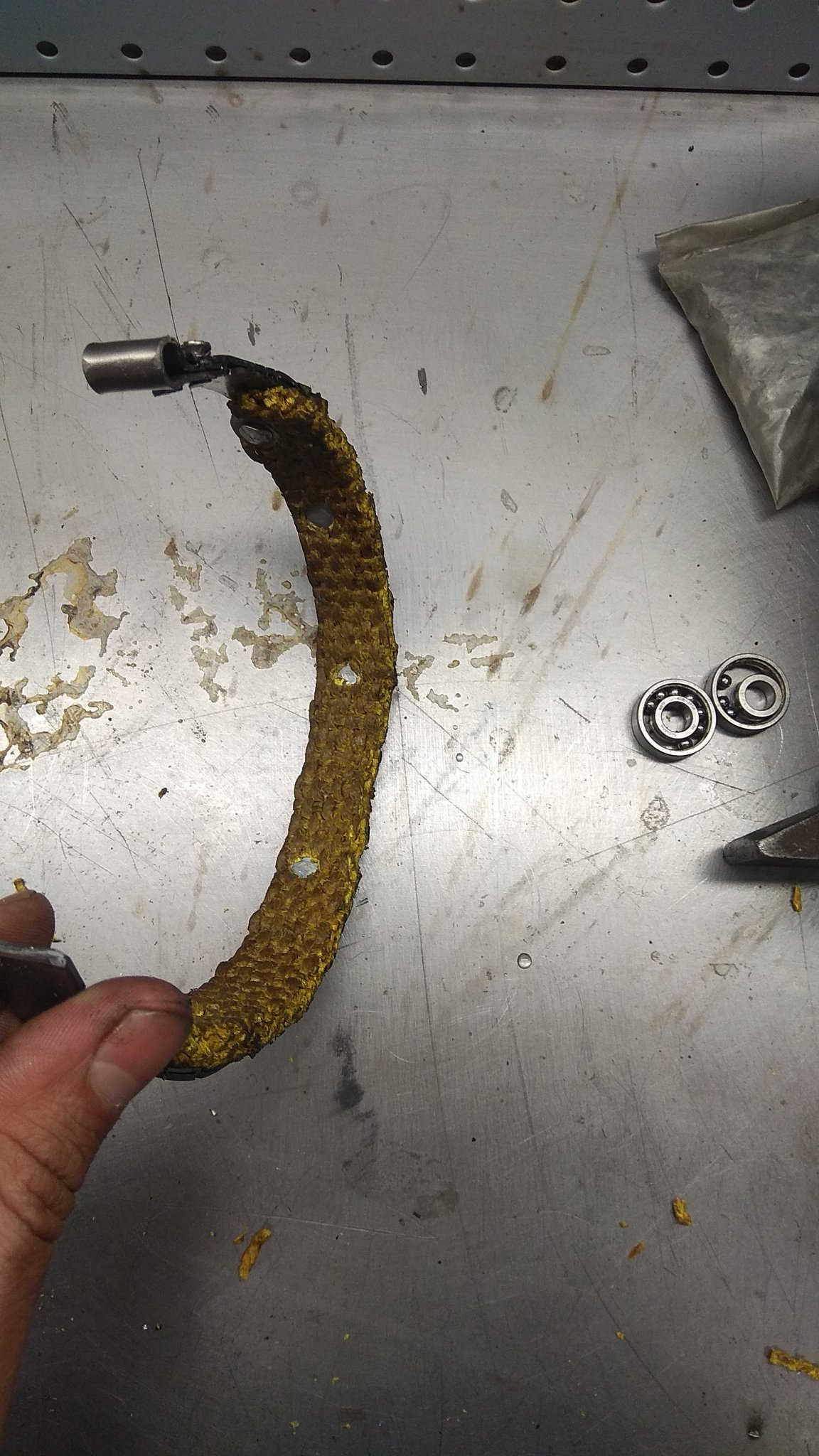

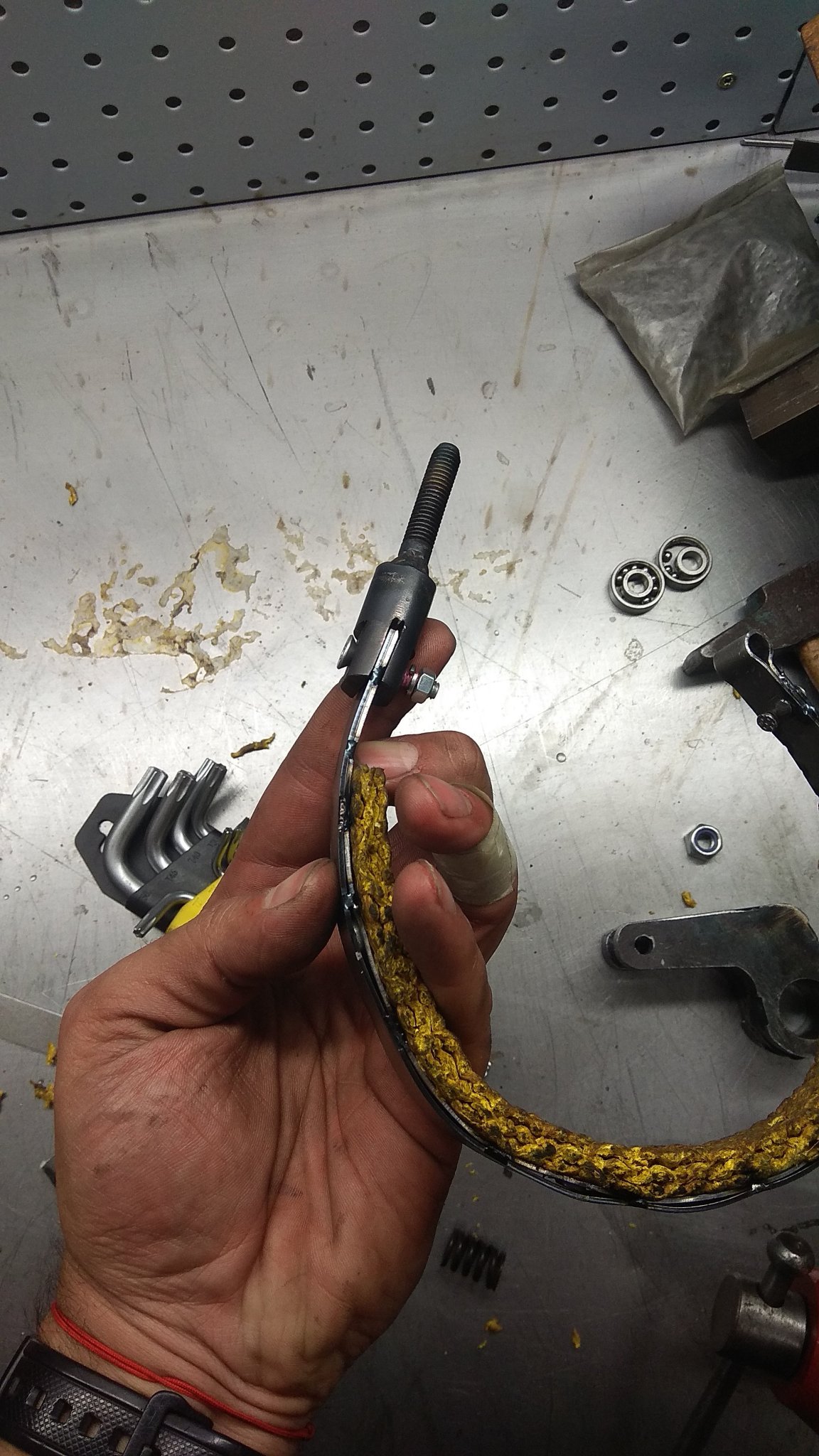

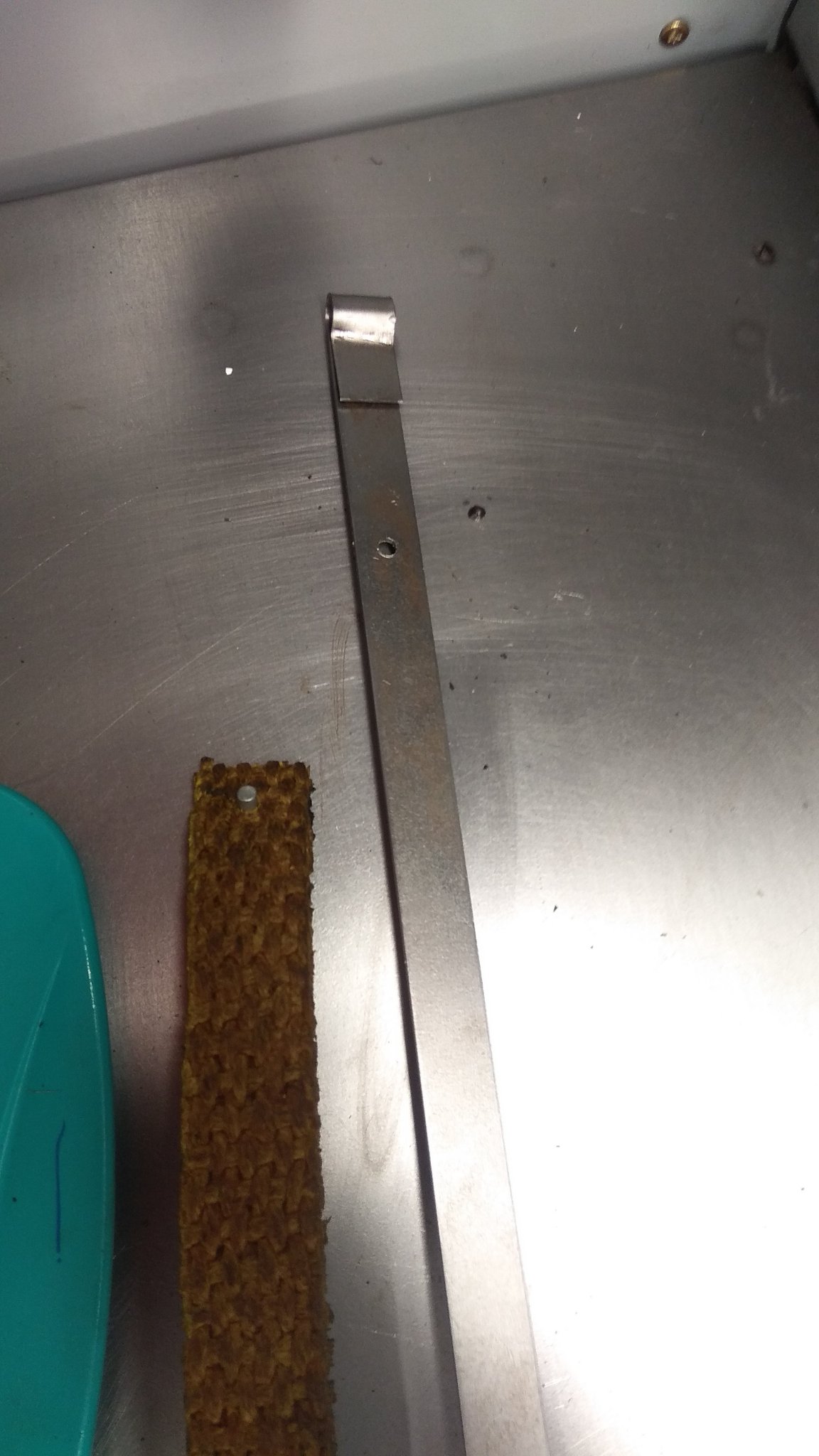

                    Лентовата спирачка е от 2 листа ст.3 по 1.5мм дебели. Феродото е плетено, 8мм дебело занитено с алуминийеви нитове. Фиксиращия болт на вилката е със закален връх. Втулката в която лагерува оста е набита в преградната стена на скоростната кутя и осигурена със зегерка. Отворът й е райберован на Ф20, оста е от калибрована Ф20 Ст.45.

                    Под поста в галерията са всички останали снимки. Като заключение мога да кажа, че съм доволен от новия интерфейс на форума макар и с някой забележки е много по-добре от старата версия. А относно спирачката - доволен съм от постигнатите резултати
                    Прикачени файлове

                    Коментар


                    • Моите адмирации за машината. Свършил си страхорна работа, пълна реставрация... немога да му се нагледам

                      Преди да се спра на Ц8Ц за малко да взема една Ц5 като тази, но за разлика от твоята паралелите бяха вкопани.. на око изглждаха прилично, но на пипане се усещаха хълмовете.

                      Успех от тук нататък аз точно поемам по твоя път сега.

                      Коментар


                      • Първоначално публикуван от haiduk Преглед на мнение
                        Моите адмирации за машината. Свършил си страхорна работа, пълна реставрация... немога да му се нагледам

                        Преди да се спра на Ц8Ц за малко да взема една Ц5 като тази, но за разлика от твоята паралелите бяха вкопани.. на око изглждаха прилично, но на пипане се усещаха хълмовете.

                        Успех от тук нататък аз точно поемам по твоя път сега.
                        Благодаря!
                        Ако износването е линейно не е чак такава драма. Коригира се донякъде. Зависи какво произвеждаш. Все пак ако стържеш валове над метър с допуаки +/-0.01мм по-добре да се ориентираш към друг клас машина.

                        ​​​​​​
                        Успех с реставрацията. Бъди търпелив и не губи желание, лека полека ще стане всичко

                        Коментар


                        • Някой да каже дали се вижда видеото

                          Коментар


                          • Първоначално публикуван от I.Stoyanov Преглед на мнение
                            Някой да каже дали се вижда видеото
                            Вижда се перфектнно .

                            Без цигари и алкохол ще съм най здравия труп в гробищата .
