  • Струг С-8М на ЗММ „Металик“ гр. Пазарджик

    Здравейте,
    Мисля, че би било много полезно да се създаде тема само за тази машина. На мен ми е трудно да чета разпокъсани мнения в отделни теми описани по различен начин.
    Разбира се , би могло да има отделни теми за различните модели машини. Така всеки , който има нужда от определена информация, може да я намери или търси систематизирана и конкретно за необходимата му машина.
    Надявам се администраторите да помагат активно за поддържане на необходимото съдържание в темите.
    Относно моят струг, макар, че силно казано в момента струг, защото от пренасянето му в гаража ми все още не е сглобен. Имах доста други ангажименти и вероятно по-сериозно ще мога да му обърна внимание през есента.
    Купих го от човек, който го е ползвал за дърводелски. Купих го с намерението да го възстановя и ползвам и да го спася от тотално унищожение .Надявах се, като българско производство да има много повече техническа информация за него, но до момента тя е изключително оскъдна.
    Реших, че така и така е разглобен мога да правя снимки (а защо не и скици на отделни детайли с размерите им) с цел да помогна на всички, които имат или ще закупят подобна машина.
    Разбира се надявам се и на помощ от страна на хората , които имат познанията и опита с подобни стругове.
    Проблемите при мен са доста. За някой от тях знаех при покупката, за други нямах и идея.
    Имам желанието обаче да ги отстраня всичките и да доведа машината до едно добро работещо състояние отговарящо на техническата и спецификация.
    За да не стане много дълъг пост в следващия ще опиша първият ми проблем с молба за мнение и помощ. Имам и подробни снимки , които ще постна.

  • #2
    От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

    Независимо от това, че има информация във форума за този струг мисля, че е редно първо в темата да присъстват основните му характеристики.
    Струг С-8М производство на завод ЗММ Металик гр.Пазарджик

    Габарти
    • Дължина 1750 мм
    • Ширина 475 мм
    • Височина 1230 мм
    • Тегло на струга с принадлежностите 750 кг

    Главни размери
    • Височина на центрите над паралелите 150 мм
    • Най-голямо разстояние между центрите 690 мм
    • Най-голяма обработваема дължина 650 мм
    Най-голям обработваем диаметър
    • Прътов материал 30 мм
    • Над тялото 300 мм
    • Над супорта 165 мм
    • В неподвижният люнет 70 мм
    • В подвижният 70 мм

    Ширина на паралелите
    • Вретено 200 мм
    • Преден край на вретеното

    Морзов конус 4 ½ А В5 10-1943
    • Центровка по цилиндричната шийка 55 мм

    Резба М52х5
    • Отвор за прътов материал ф32 мм

    Обороти
    • Брой на оборотните степени 12
    • Оборотен обхват 80-1900 об/мин

    Подавания
    • Брой на надлъжните и напречните 48

    подавания
    • Обхват на надлъжните подавания 0,006-1,77 мм/об
    • Обхват на напречните подавания 0,003-0,885 мм/об

    Резби цолови
    • брой на цоловите резби 53
    • обхват на цоловите резби- навивки в 1“ 75-2,5
    Резби милиметрови
    • Брой на милиметровите резби 48
    • Обхват на милиметровите резби 0,1-28 мм

    Модулни резби
    • Брой на модулните резби 19
    • Обхват на модулните резби-стъпка в модули 0,1-1,75М
    Диаметралпитчови резби
    • Брой на диаметралпитчови резби 19
    • Обхват на диаметралпитчови резби 70-4 DP
    Ножодържач
    • Разстояние от оста на вретеното до основната плоскост на ножа 20 мм

    Най-голям размер на ножа
    • Височина 25 мм
    • Ширина 20 мм
    • Максимално завъртане на ножодържача 360⁰/8х45⁰/
    • Максимално завъртане на горната шейна ± 90
    Подвижно седло
    • Диаметър на пинолата 40мм
    • Най-голямо изместване на пинолата в основно направление 100 мм
    • Най-голямо напречно изместване на подвижното седло ± 10 мм
    • Морзов конус на пинолата Морз 3
    Превод на струга
    • Вид на превода- индивидуален
    • Мощност на електродвигателя 2,2KW
    • Обороти на електродвигателя 1416 об/мин
    • Ремъци- клиновидни 13х8х900
    • Брой ремъци 3
    Електропомпа
    • Тип ПЦП 025
    • Мощност 0,180 KW
    • Обороти 2800 об/мин
    • Производителност на помпата 25л/мин

    Коментар


    • #3
      От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

      Прилагам в началото таблица с техническите характеристики на машината.

      Габарти
      - Дължина 1750 мм
      - Ширина 475 мм
      - Височина 1230 мм
      - Тегло на струга с принадлежностите 750 кг
      Главни размери
      - Височина на центрите над паралелите 150 мм
      - Най-голямо разстояние между центрите 690 мм
      - Най-голяма обработваема дължина 650 мм
      Най-голям обработваем диаметър
      - Прътов материал 30 мм
      - Над тялото 300 мм
      - Над супорта 165 мм
      - В неподвижният люнет 70 мм
      - В подвижният 70 мм
      Ширина на паралелите
      - Вретено 200 мм
      - Преден край на вретеното
      Морзов конус 4 ½ А В5 10-1943
      - Центровка по цилиндричната шийка 55 мм
      Резба М52х5
      - Отвор за прътов материал ф32 мм
      Обороти
      - Брой на оборотните степени 12
      - Оборотен обхват 80-1900 об/мин
      Подавания
      - Брой на надлъжните и напречните 48
      подавания
      - Обхват на надлъжните подавания 0,006-1,77 мм/об
      - Обхват на напречните подавания 0,003-0,885 мм/об
      Резби цолови
      - брой на цоловите резби 53
      - обхват на цоловите резби- навивки в 1“ 75-2,5
      Резби милиметрови
      - Брой на милиметровите резби 48
      - Обхват на милиметровите резби 0,1-28 мм
      -
      Модулни резби
      - Брой на модулните резби 19
      - Обхват на модулните резби-стъпка в модули 0,1-1,75М
      Диаметралпитчови резби
      - Брой на диаметралпитчови резби 19
      - Обхват на диаметралпитчови резби 70-4 DP
      Ножодържач
      - Разстояние от оста на вретеното до основната плоскост на ножа 20 мм
      Най-голям размер на ножа
      - Височина 25 мм
      - Ширина 20 мм
      - Максимално завъртане на ножодържача 360⁰/8х45⁰/
      - Максимално завъртане на горната шейна ± 90
      Подвижно седло
      - Диаметър на пинолата 40мм
      - Най-голямо изместване на пинолата в основно направление 100 мм
      - Най-голямо напречно изместване на подвижното седло ± 10 мм
      - Морзов конус на пинолата Морз 3
      Превод на струга
      - Вид на превода- индивидуален
      - Мощност на електродвигателя 2,2KW
      - Обороти на електродвигателя 1416 об/мин
      - Ремъци- клиновидни 13х8х900
      - Брой ремъци 3
      Електропомпа
      - Тип ПЦП 025
      - Мощност 0,180 KW
      - Обороти 2800 об/мин
      - Производителност на помпата 25л/мин

      Коментар


      • #4
        От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

        Много бавно се публикуват постовете ми в темата.Трябваше да има таблица с основните характеристики на машината ,но в рамките на 3 дена не се случва нищо.
        Продължавам нататък.
        Моят струг,макар, че в момента е разглобен на части има няколко проблема с които трябва да се справя.
        Първият от тях е блокирала едноделна гайка на с механизма за преместването и в подавателната кутия.
        Направих ГРЕШЕН опит да раздвижа гайката.С почукване и лост успях да я изместя с 3-4 мм в посока задната част на кутията.Това не даде резултат и механизма и гайката са все така "мъртво" блокирани.
        Ако някои има идея или знае устройството на механизма ще му бъда благодарен да го сподели.
        Това е кутията


        Вижда се и механизма на самохода.Капачката е херметизирана в завода с ......боя!

        Ето и как изглежда едноделната гайка и механизма за нейното преместване.






        И в предната част


        Гайката и изместването и се виждат от тази снимка.


        Механизма и изместването.


        Надявам се да имате мнение ,как да успея да освободя гайката,без да я унищожавам.

        Коментар


        • #5
          От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

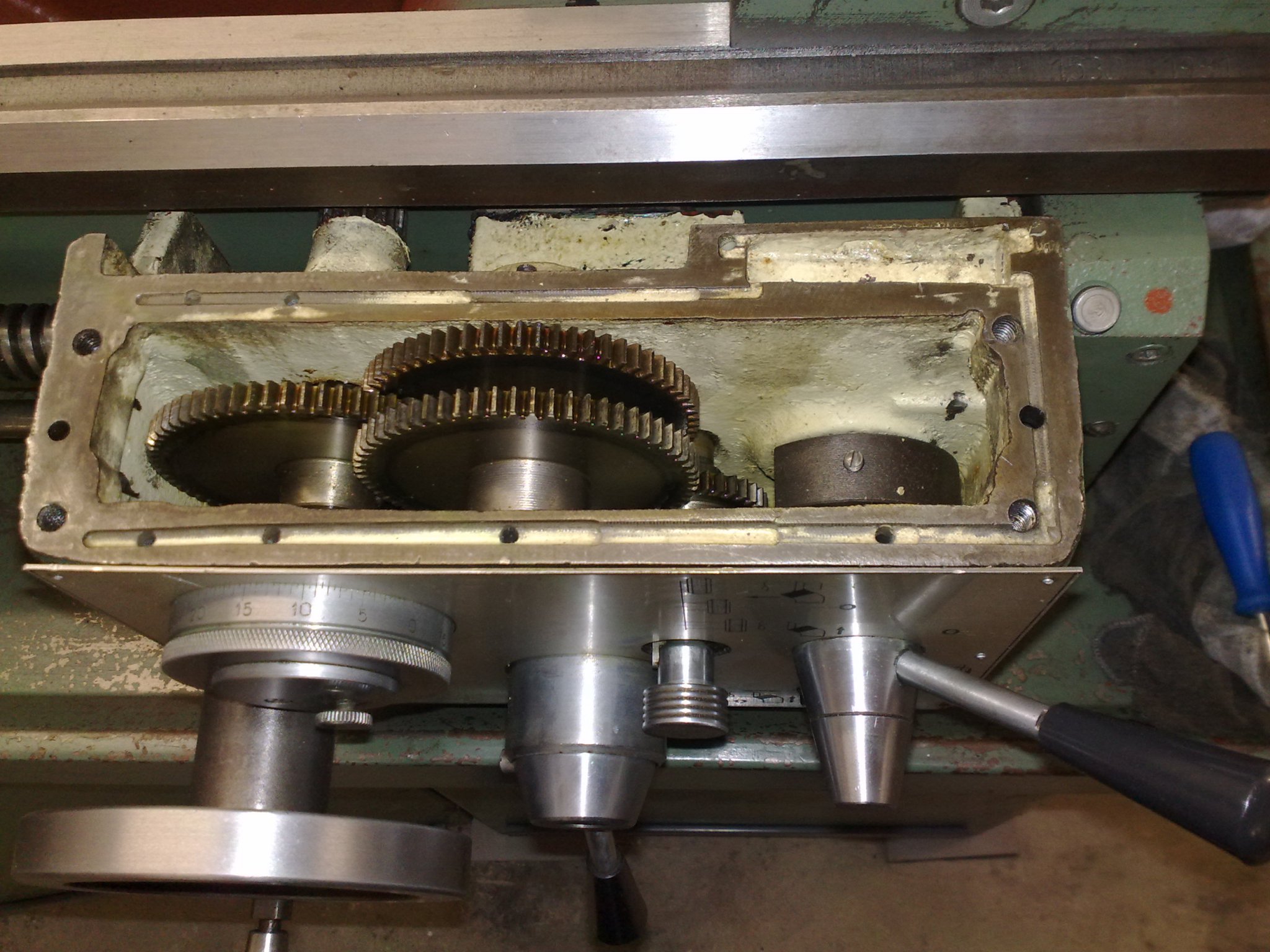

          Аз съм я разглобявал цялата кутъя но преди доста време.
          Виждам една разлика сравнение с моята.
          Натиснете снимката за да я уголемите

Прегледи:2
Размер:138.2 КБ
ID:5794745

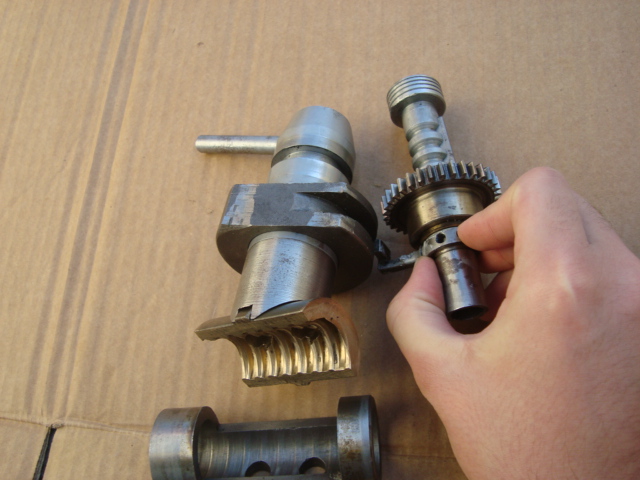

          Забележи че пасивната част на гайката има два отвора, през тях се отвиват винтовете на другата част на гайката.

          Развива се стопорния винт на гривната.
          Натиснете снимката за да я уголемите

Прегледи:1
Размер:447.5 КБ
ID:5794746
          Ако небъркам имаше един стопорен винт отстрани на кутията, и трябва да излезе в вид като на първата снимка горе в ляво.

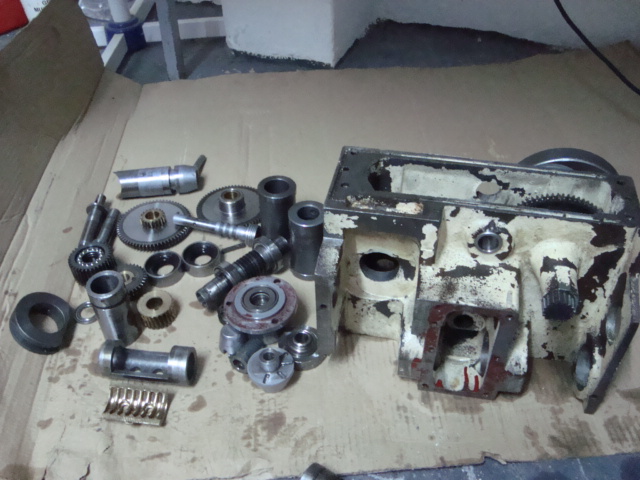

          Пръсната и на части снимката не е моя.
          Натиснете снимката за да я уголемите

Прегледи:1
Размер:130.9 КБ
ID:5794747

          Коментар


          • #6
            От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

            Благодаря за споделената информация.
            Успях да разглобя възела , макар и с малко повече усилие. Наложи се да се загрява гривната и да избия със сила модула. Никак не ми се искаше, но какво ли не пробвах и не се получи.
            Киснах го в нафта. Пръсках го с WD 40.Използвах и Meglio за обезмасляване ефекта беше минимален.
            При мен предпазната тръбичка на ходовият винт нямаше пробити отвори. Пробих първо нея,за да мога да сваля гайката.
            Сега остава и да раздвижа двете половини една спрямо друга .Сериозно са заклинили. Нямам идея, какво са правили с тях. Стругът не е ползван от 7-8 години. Не е ясно и как са го експлоатирали преди това.
            Предполагам ,че хода на едната спрямо другата половина трябва да е много лек и свободен.
            Прилагам и снимките.



            Поставил съм частите така, както са монтирани в подавателната кутия.Вижда се и фиксатора за ръкохватката.Имам съмнения , дали това е оригиналната пружина, но когато сглобя обратно кутията ще я тествам и сменя, ако е необходимо.




            Тук се вижда леко подбитият отвор на който ще направя малко по-голяма фаска и ще прекарам началото на резбата с метчик. Размера на резбата е М6.


            Механизма за напречен самоход на кръстатият супорт с гайката на ходовият винт .

            Коментар


            • #7
              От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

              Снимките ги немА нещо.
              Вива: Което само доказва, че земята е била плоска, преди да я намотаят на глобус...

              Коментар


              • #8
                От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                Първоначално публикуван от petroffbg Преглед на мнение
                Снимките ги немА нещо.
                Аз без да съм логнат ги виждам.
                Ако и другите не ги виждат да пишат.Ще ги повторя.

                Коментар


                • #9
                  От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                  Снимките не се виждат.
                  Компютрите са създадени, за решаване на проблеми, които не са съществували преди появата на компютрите...

                  Коментар


                  • #10
                    От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                    Тази вижда ли се?

                    Коментар


                    • #11
                      От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                      Аз ги виждам...
                      В миналото ще остане, каквито сме били...

                      Коментар


                      • #12
                        От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                        Тсъ,вижда се знак забранено влизането.
                        Вива: Което само доказва, че земята е била плоска, преди да я намотаят на глобус...

                        Коментар


                        • #13
                          От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                          Тази последната,вчера се виждаше,а днес я няма.

                          Поздрави!!!
                          Pajero 2.5.TDI GLS Super Selekt
                          лодка RIGIFLEX CAP370+YAMAHA 15hp. four stroke

                          Коментар


                          • #14
                            От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик

                            Коментар


                            • #15
                              От: Струг С-8М на ЗММ „Металик“ гр. Пазарджик





                              Така виждат ли се?
