Привет, имам този електрожен от промоция в Баумах и заради ниската цена се престраших да го взема. Знаейки че взимам слаба машина съм с ясната цел че ще горя предимно 1,6мм електроди и по някога 2мм. Имам променливотоков правен електрожен с трансформатор, на който се превключват първична и вторична намотка. Него ползувам за по-дебели детайли. Ето тема със снимки на това как заварява http://www.offroad-bulgaria.com/showthread.php?t=178710

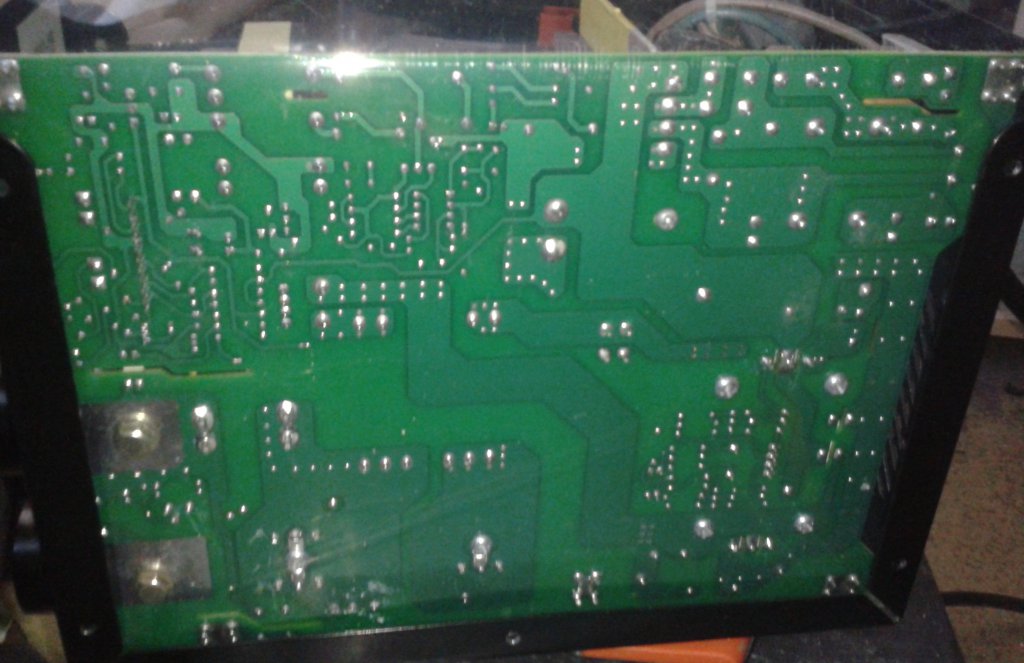

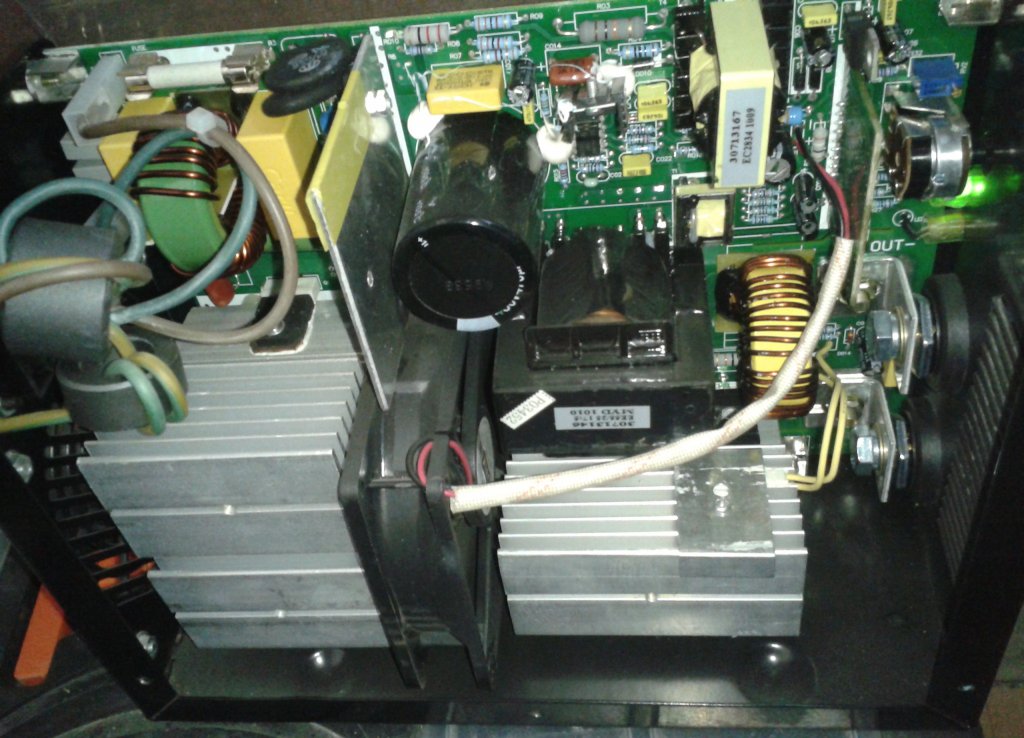

Като за начало отворих електрожена, който е на 2-3месеца, макар да ми е ясно че няма да ми се признае гаранцията. Благодарности на Пансим за идейте, който ми даде! Ето снимки:
На първо четене:
1-вътре е много подредено и чисто, няма размотани кабели и много олято със силикон, смд елементи има само на една малка платка в горният десен ъгъл на снимката.
2-конструкцията е една голяма платка закрепена на ламаринено шаси, като радиаторите са монтирани към нея с болтчета. На тях има отвори с резба за укрепващи планки, който не са поставени.
3-транзистори и диоди от мощните са на куплунзи явно за по-лесно ремонтиране.
4-не е много спестявано от към ферити, входният гретц е 25А обаче електролита след него е само един 470uF/450V не видях да е шунтиран с неполярен. Компонентите като цяло не ми изглеждат прекалено китайски: металослойни резистори и не лоши кондензатори белязани в процеса на производството явно са минали нещо като ОТК или поне така си мисля.
5-машинката няма плавен старт за включване, има някякви съпротивления ограничаващи до някъде пусковият ток. Все пак като поставя щепсела в контакта се чува едно прищракване от самото включване.
6-заварявах при отворен капак/колкото се може по-дълеч от пръските/ и след изключването оj контакта проврих затоплянето макар и с ръка. На големите радиатори нищо, студени като камък, дросела на изхода също както и електронните компоненти по платката. Само импулсният трансформатор с феритният магнитопровод си беше най-топъл, около 30градуса при нормално натоварване. Вентилатора си работи през цялото време духайки с мощен поток, на етикета му пише ток 410мА, което не е малко.
7-явно китаеца е имал свободно време и е сложил термосвиваем шалух на крачетата на светодиодите индикиращи работата на инвертора, което приятно ме учуди. Спойките са много добре направени, като между тях и капака има изолация от прозрачно PVC . Поне на такова го определих прилича ми на изрязано от изпита бутилка безалкохолно

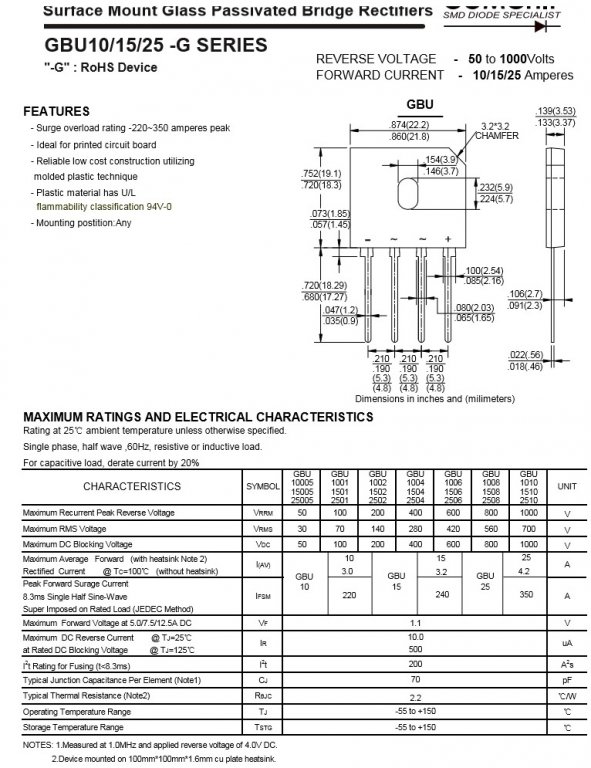

Има и още, но това сещам като за начало. Както сподели Пансим гретца е добре да се смени с по-мощен. Той е GBU2510 и по дейташита и го дават с висок моментен ток, пък и не е от нонейм производител.
Имам из къщи чисто нов 50А КВРС5010 и не е проблем да го сменя. Мога да му сложа 10nF/2000V неполярни идеално посват по крачетата на греца за да блокирам диодите в него. Това е лесно и планката за охлаждане го позволява, дори има отвор за новият гретц.
Кондензатора след него е наистина малък имам високоволтови и мога да докарам малко над 1000uF. Проблема е че няма място. Мога да си пърачам готин кондензатор над 1000uF ама за цената му ще си купя нов инвертор
. За това съм решил да изработя от текстолит една конзола, която да обхване радиаторите и да има масто за една нова печатна платка с кондензаторите и с къси проводници да се запои на мястото на сегашният капацитет. Тази конзола закрепвам за шасито и така хем ще заздравя радиаторите/виж точка 2/ хем ще имам взможност да сложа повече кондензатори, пък и няма да стане чак толкова тежко.
Плавен старт мога да добавя с реле и резистор като захранване мога да взема от самият инвертор. Погледнах схеми на такива и ще взема на готово нещо, което работи. Само трябва да проследя с уреда къде какво напрежение излиза с нужните волтове и да видя от къде да го изкарам. Място мога да намеря или на бъдещатата конзола или на задният капак на инвертора.

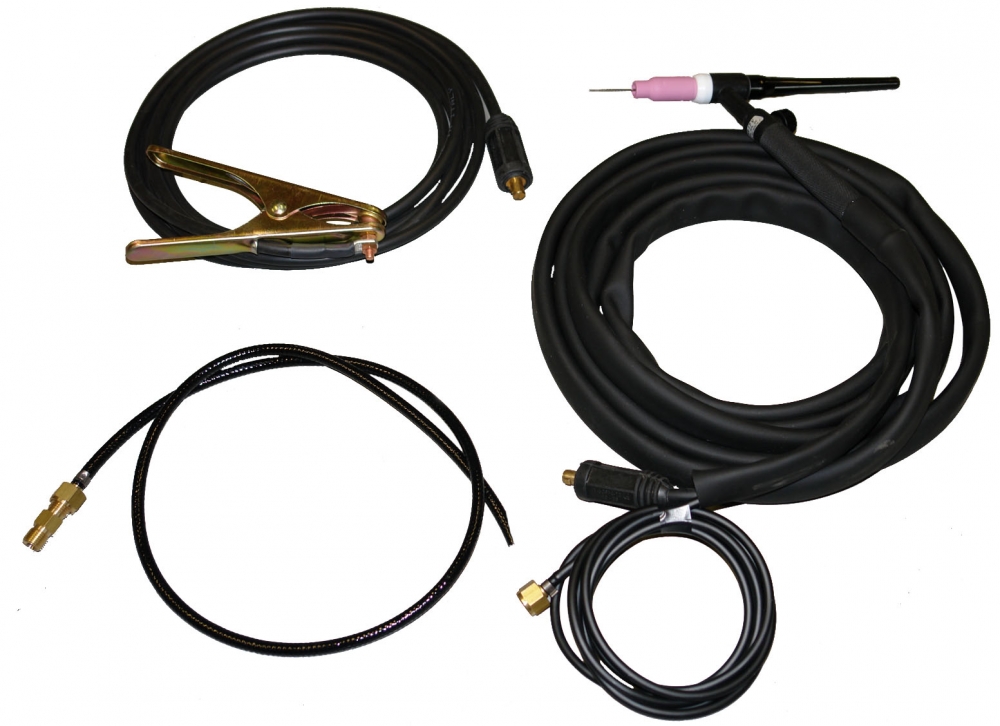

Вече за най-най-накрая нещо като черешката на тортата е ето това макар и да се пали с драскане:
Тогава и за газта ще трябва бутилка, клапани, вентили и стойка някаква с колелца...... и отиде коня у ряката
Поздрави!

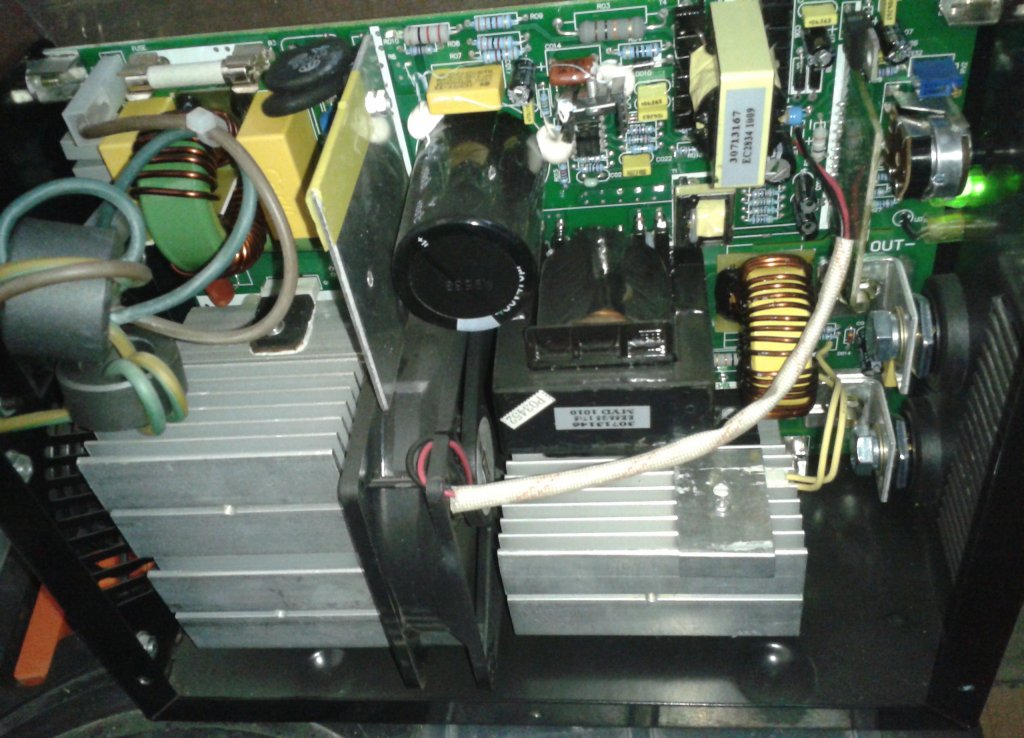

Като за начало отворих електрожена, който е на 2-3месеца, макар да ми е ясно че няма да ми се признае гаранцията. Благодарности на Пансим за идейте, който ми даде! Ето снимки:
На първо четене:
1-вътре е много подредено и чисто, няма размотани кабели и много олято със силикон, смд елементи има само на една малка платка в горният десен ъгъл на снимката.
2-конструкцията е една голяма платка закрепена на ламаринено шаси, като радиаторите са монтирани към нея с болтчета. На тях има отвори с резба за укрепващи планки, който не са поставени.
3-транзистори и диоди от мощните са на куплунзи явно за по-лесно ремонтиране.
4-не е много спестявано от към ферити, входният гретц е 25А обаче електролита след него е само един 470uF/450V не видях да е шунтиран с неполярен. Компонентите като цяло не ми изглеждат прекалено китайски: металослойни резистори и не лоши кондензатори белязани в процеса на производството явно са минали нещо като ОТК или поне така си мисля.
5-машинката няма плавен старт за включване, има някякви съпротивления ограничаващи до някъде пусковият ток. Все пак като поставя щепсела в контакта се чува едно прищракване от самото включване.
6-заварявах при отворен капак/колкото се може по-дълеч от пръските/ и след изключването оj контакта проврих затоплянето макар и с ръка. На големите радиатори нищо, студени като камък, дросела на изхода също както и електронните компоненти по платката. Само импулсният трансформатор с феритният магнитопровод си беше най-топъл, около 30градуса при нормално натоварване. Вентилатора си работи през цялото време духайки с мощен поток, на етикета му пише ток 410мА, което не е малко.
7-явно китаеца е имал свободно време и е сложил термосвиваем шалух на крачетата на светодиодите индикиращи работата на инвертора, което приятно ме учуди. Спойките са много добре направени, като между тях и капака има изолация от прозрачно PVC . Поне на такова го определих прилича ми на изрязано от изпита бутилка безалкохолно
Има и още, но това сещам като за начало. Както сподели Пансим гретца е добре да се смени с по-мощен. Той е GBU2510 и по дейташита и го дават с висок моментен ток, пък и не е от нонейм производител.
Имам из къщи чисто нов 50А КВРС5010 и не е проблем да го сменя. Мога да му сложа 10nF/2000V неполярни идеално посват по крачетата на греца за да блокирам диодите в него. Това е лесно и планката за охлаждане го позволява, дори има отвор за новият гретц.
Кондензатора след него е наистина малък имам високоволтови и мога да докарам малко над 1000uF. Проблема е че няма място. Мога да си пърачам готин кондензатор над 1000uF ама за цената му ще си купя нов инвертор
. За това съм решил да изработя от текстолит една конзола, която да обхване радиаторите и да има масто за една нова печатна платка с кондензаторите и с къси проводници да се запои на мястото на сегашният капацитет. Тази конзола закрепвам за шасито и така хем ще заздравя радиаторите/виж точка 2/ хем ще имам взможност да сложа повече кондензатори, пък и няма да стане чак толкова тежко.Плавен старт мога да добавя с реле и резистор като захранване мога да взема от самият инвертор. Погледнах схеми на такива и ще взема на готово нещо, което работи. Само трябва да проследя с уреда къде какво напрежение излиза с нужните волтове и да видя от къде да го изкарам. Място мога да намеря или на бъдещатата конзола или на задният капак на инвертора.
Вече за най-най-накрая нещо като черешката на тортата е ето това макар и да се пали с драскане:
Тогава и за газта ще трябва бутилка, клапани, вентили и стойка някаква с колелца...... и отиде коня у ряката
Поздрави!
