Направи си сам двубандова (2м/70см) мобилна антена .

Свий
Това е залепена тема.
X
X

  • Филтър
  • Час
  • Покажи
Изчисти всичко
нови мнения

  • Направи си сам двубандова (2м/70см) мобилна антена .

    Това е една мнго добра антена на Даймонд http://www.thiecom.de/diamond/mr77b.htm , която всеки може да си направи в домашни условия. Проблема е само основата, всъщност самата антена не е скъпа, ако човек тръгне да купува всеки един елемент поотделно считано с горивото и изгубеното време . В случая имах основа от СВ антена на покрива с прекаран кабел и букса . Работи с ясно изразен резонанс на две честоти в двата банда, като КСВ-то стига почти единица за тези честоти . На теория би трябвало частта над намотките да работи , като 5/8 за горния банд , а цялата 1/4 за долния, затова е хубаво да може да се регулира дължината от двете страни за настройка .









    За направата използвах добавъчна тел неръждавейка за виг 2.2 мм, оригинала е 2мм . Външния диаметър на бобинката е 16мм, при мен се получи малко повече, но явно не оказва влиание на работата. Направих връзка на 70км на 2м с 1.5вт с портативна 5вт от другата страна и почти пряка видимост.
    Утре ще я снимам на светло на колата .
    0 8 9 8 4 8 1 3 3 0
    Аз не пазарувам в „Била”, „Кауфланд”, „Лидъл”, „Карфур”

  • #2
    От: Направи си сам двубандова (2м/70см) мобилна антена .

    Мери ли КСВ?
    Интернет експлорър: Безплатно предоставян от Майкрософт тул за сваляне на браузер по избор.

    Коментар


    • #3
      От: Направи си сам двубандова (2м/70см) мобилна антена .

      Нещо не стоплям. В описанието от линка се тврди, че дължината и е 50 см, а пък от чертежа излиза че е 100 см.
      My Jeep is not a SUV. Your SUV is not a Jeep.

      Коментар


      • #4
        От: Направи си сам двубандова (2м/70см) мобилна антена .

        ей, рече, и я направи....
        Браво..

        А оня къдрав тел, дето уж го загуби из джипа, намери ли го?

        Да се запиша и аз на опашката от мераклии?
        Driving experience - since 1976.
        Ако знаеш къде да прочетеш нещо, значи вече си го чел.

        Коментар


        • #5
          От: Направи си сам двубандова (2м/70см) мобилна антена .

          За Спарки, да мерих, както съм написал има много добро КСВ на по една честота за двата банда.
          eldbg грешката е механична, 40мм на дългата част да се четат 400мм (всички размери в мм )
          Вени, да това е онзи къдрав, тел намерих го .С теб ще се видим тези дни
          0 8 9 8 4 8 1 3 3 0
          Аз не пазарувам в „Била”, „Кауфланд”, „Лидъл”, „Карфур”

          Коментар


          • #6
            От: Направи си сам двубандова (2м/70см) мобилна антена .

            Здравейте,
            и аз да кажа за антенката:

            РАБОТИ .Размерите не за критични, НО ТРЯБВА да се настрои. КСВ-то за долния банд е в рамките на нормалното за целия банд.
            "Горе", обаче не е баш така, покрива приемливо част от обхвата. Причината да се откажа да я ползвам е, че по време на движение се клатеше безобразно и фадинга беше ужасен.Това за оригинала. Правих опити с една голяма навивка на бобината с допълнително укрепване. Беше по добре, но пак не както трябва.Покривих една камара закачалки и накрая се отказах.
            Евалата за мерака иначе.

            Поздрави

            Коментар


            • #7
              От: Направи си сам двубандова (2м/70см) мобилна антена .

              За джипка на пръв поглед е много добре, хем не стърчи много, хем може да се сгъва във всички посоки без щети. Трябва да я пробвам и в движение .

              0 8 9 8 4 8 1 3 3 0
              Аз не пазарувам в „Била”, „Кауфланд”, „Лидъл”, „Карфур”

              Коментар


              • #8
                От: Направи си сам двубандова (2м/70см) мобилна антена .

                travelling, приятелю
                това което написах за фадинга, да не те обесърчава. аз съм ползвал антенката на служебна станция, която не млъква. Буквално! за любителско ползване предполагам няма да усетиш или поне няма да е толкова дразнещо.Още повече, че имаш и бонус: като я закачиш по търетата няма да се чупи .

                Поздрави и успех.

                Коментар


                • #9
                  От: Направи си сам двубандова (2м/70см) мобилна антена .

                  Добре, а какво използвате?

                  Коментар


                  • #10
                    От: Направи си сам двубандова (2м/70см) мобилна антена .

                    Чудесен проект ще я опитам задължително, като си намеря материал
                    "Когато целта е всичко и пътят е без значение"

                    Grand Cherokee Limited 2.7CRD

                    Коментар


                    • #11
                      От: Направи си сам двубандова (2м/70см) мобилна антена .

                      Материал има в магазините за заваръчна техника и консумативи, струва стотинки .
                      0 8 9 8 4 8 1 3 3 0
                      Аз не пазарувам в „Била”, „Кауфланд”, „Лидъл”, „Карфур”

                      Коментар


                      • #12
                        От: Направи си сам двубандова (2м/70см) мобилна антена .

                        Това не разбрах поцинкована тел 2мм ли е?
                        "Когато целта е всичко и пътят е без значение"

                        Grand Cherokee Limited 2.7CRD

                        Коментар


                        • #13
                          От: Направи си сам двубандова (2м/70см) мобилна антена .

                          Неръждавейка добавъчен тел за заваряване с ВИГ 2.2мм .
                          0 8 9 8 4 8 1 3 3 0
                          Аз не пазарувам в „Била”, „Кауфланд”, „Лидъл”, „Карфур”

                          Коментар


                          • #14
                            От: Направи си сам двубандова (2м/70см) мобилна антена .

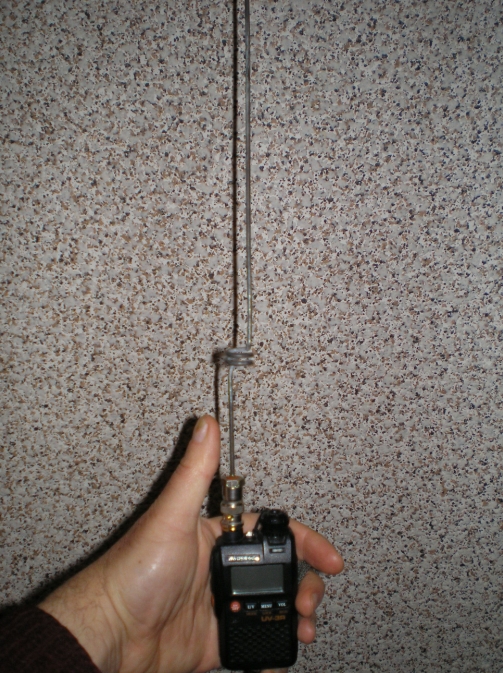

                            Още един вариант на тази антена ; КСВ на 145 MHz =

                            Натиснете снимката за да я уголемите

Прегледи:1
Размер:384.3 КБ
ID:5360052

                            1,2 ; на 432 MHz = 1,3

                            Коментар


                            • #15
                              От: Направи си сам двубандова (2м/70см) мобилна антена .

                              Здравейте,

                              Може ли да ме ориентирате в Пловдив откъде мога да закупя такава добавъчна тел и да започна експериментите?
